Exterior del anillo de la puerta

Información de reparación

Se puede sustituir cualquier sección individual o combinación de secciones del exterior del anillo de la puerta siempre que se respeten las líneas de corte descritas en la sección Descripciones de la sección del exterior del anillo de la puerta de este documento.
Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
Reparación completa: 1 Nota Solo para reparaciones de secciones: Algunas reparaciones de sección requieren una segunda parte. Consulte Descripciones de la sección del exterior del anillo de la puerta para determinar si la reparación planificada de la sección requiere una pieza adicional.	MY ASY – DOOR RING OUTER SVC E-COATED (exterior del anillo de la puerta)
2	Remache abombado estructural, 6,5 mm
3	Remache Flow Form S28
8	Remache Flow Form S38

Nota

Las cantidades anteriores de remaches son para la reparación completa. Consulte las Descripciones de la sección exterior del anillo de la puerta para ver las fijaciones necesarias para las reparaciones de secciones.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Descripciones de la sección del exterior del anillo de la puerta


Exterior del anillo de la puerta, subconjuntos y secciones de los subconjuntos

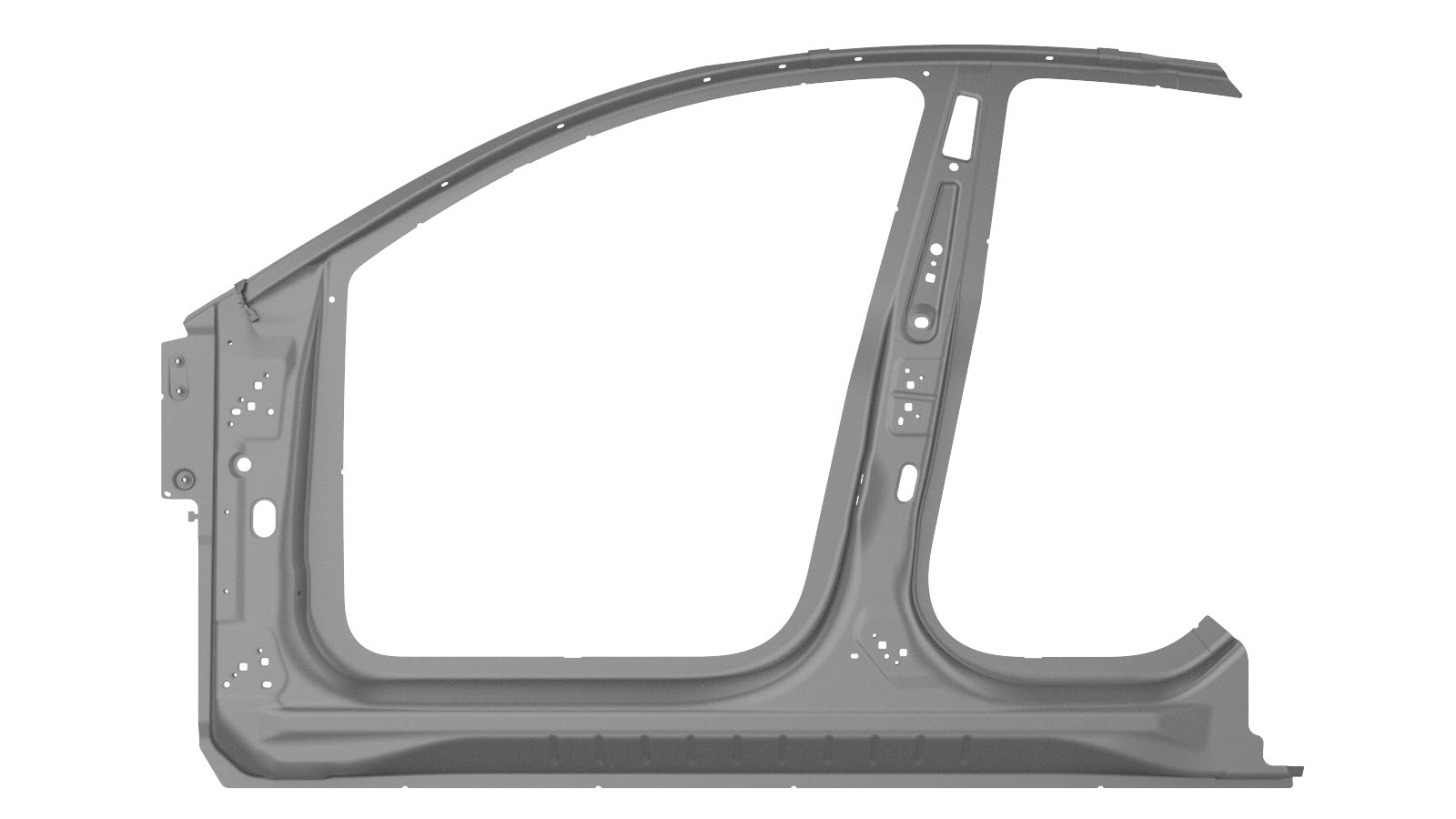

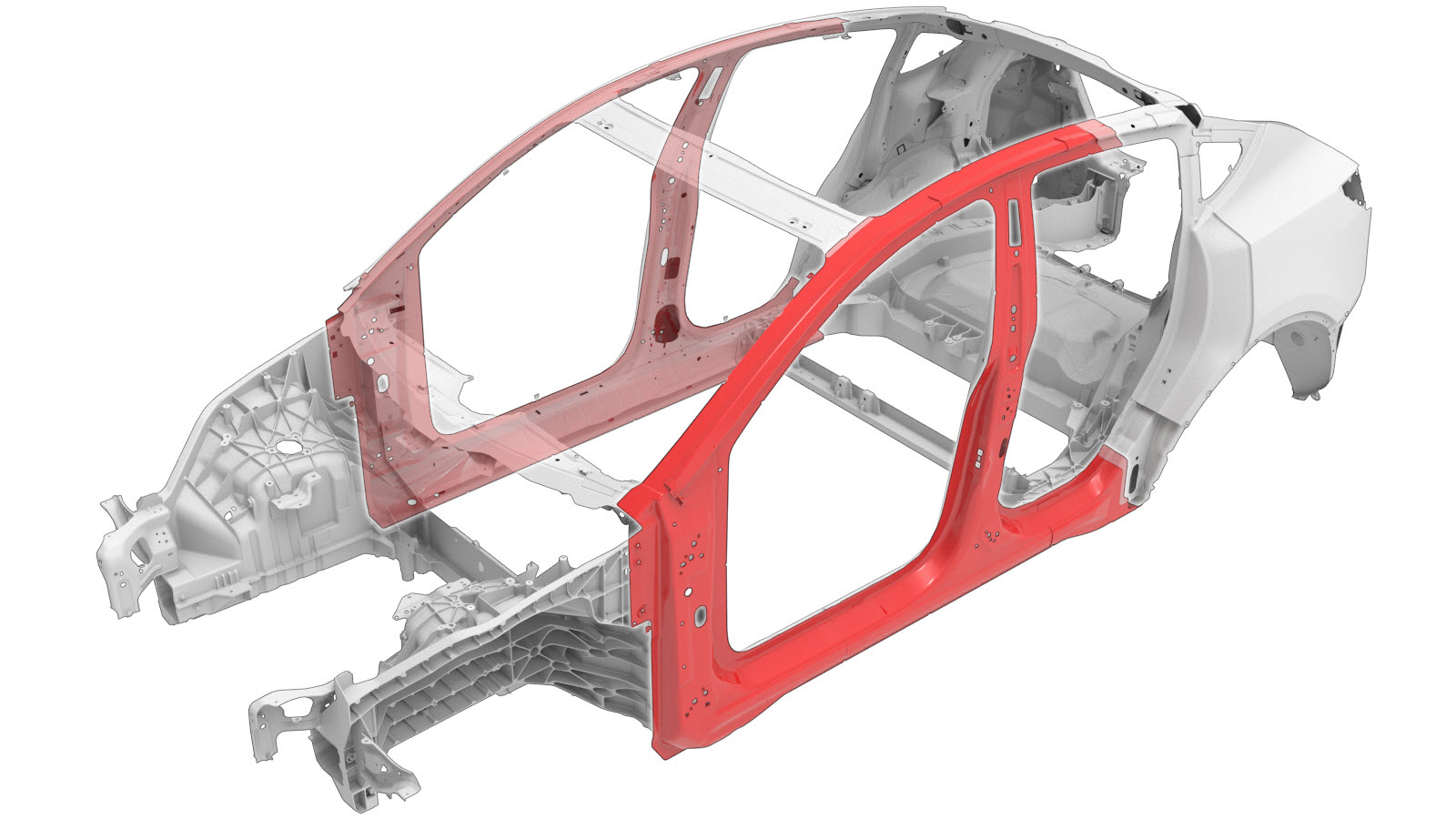

El exterior del anillo de la puerta (se muestra a continuación) es un solo componente y se puede sustituir como una sola reparación:

Como alternativa, en lugar de sustituir todo el exterior del anillo de la puerta, se pueden reemplazar partes del exterior del anillo de la puerta con porciones del exterior del anillo de la puerta mediante las líneas de corte descritas en este documento.

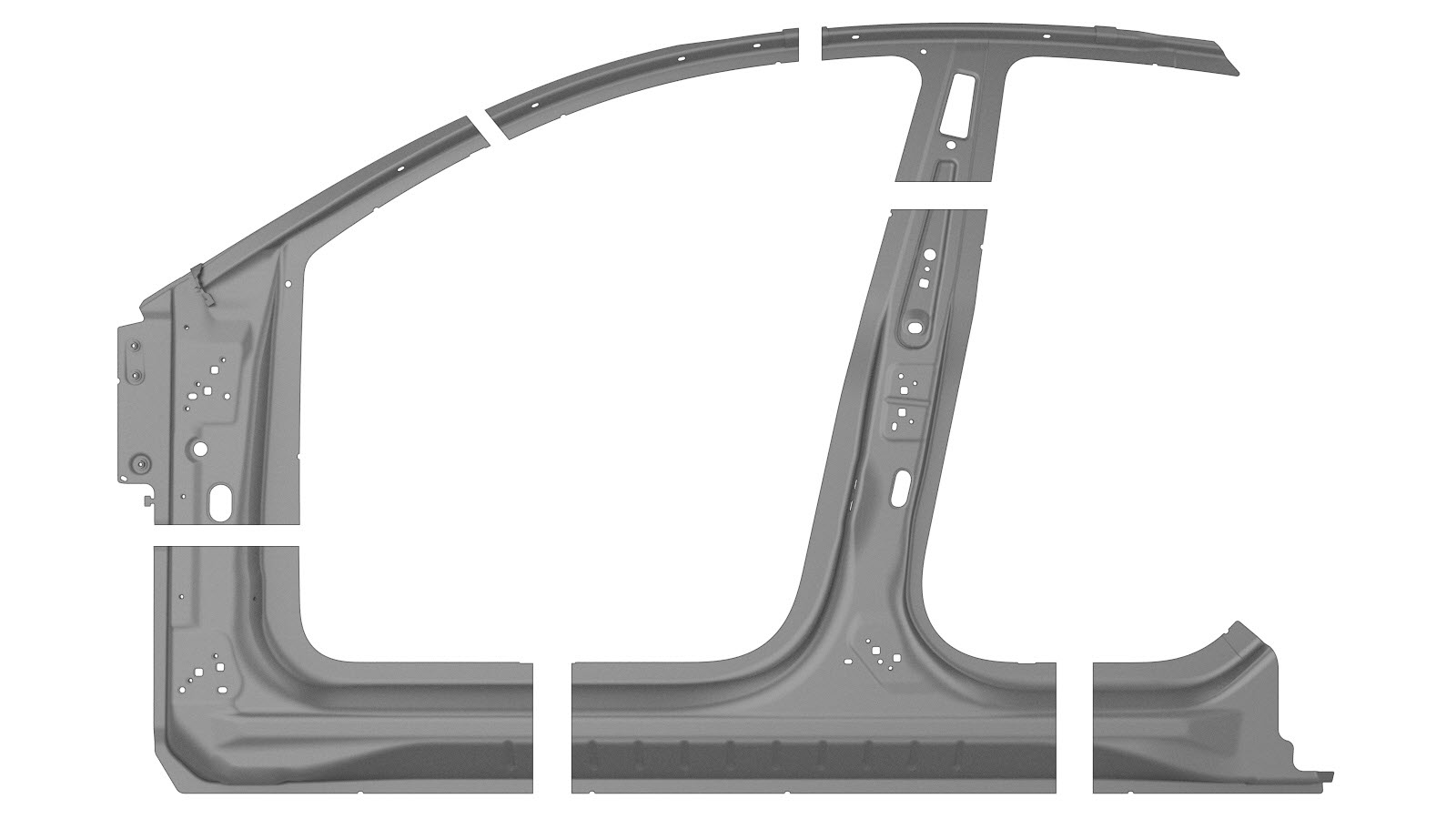

Secciones del exterior del anillo de la puerta


Descripciones de la sección del exterior del anillo de la puerta

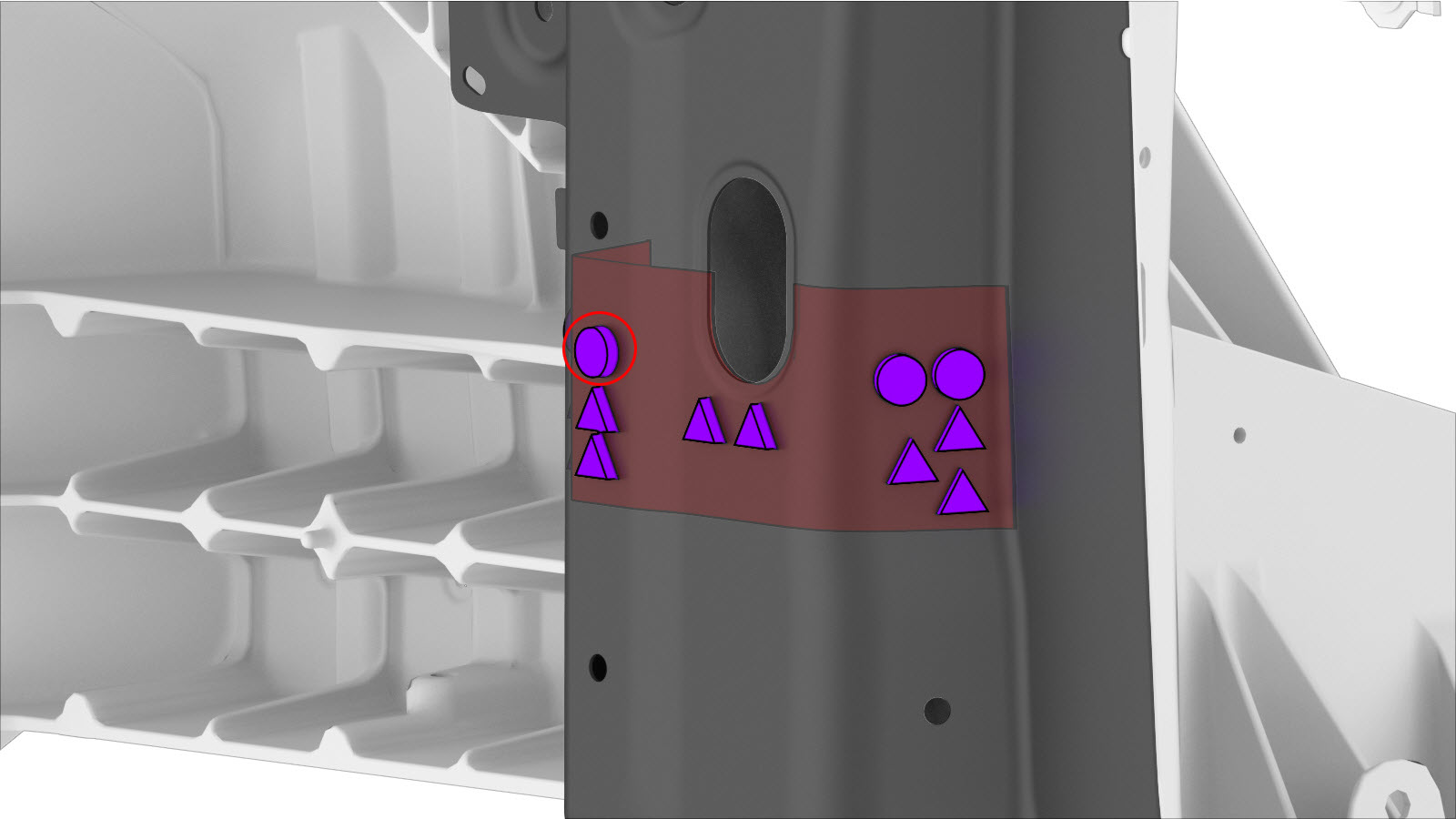

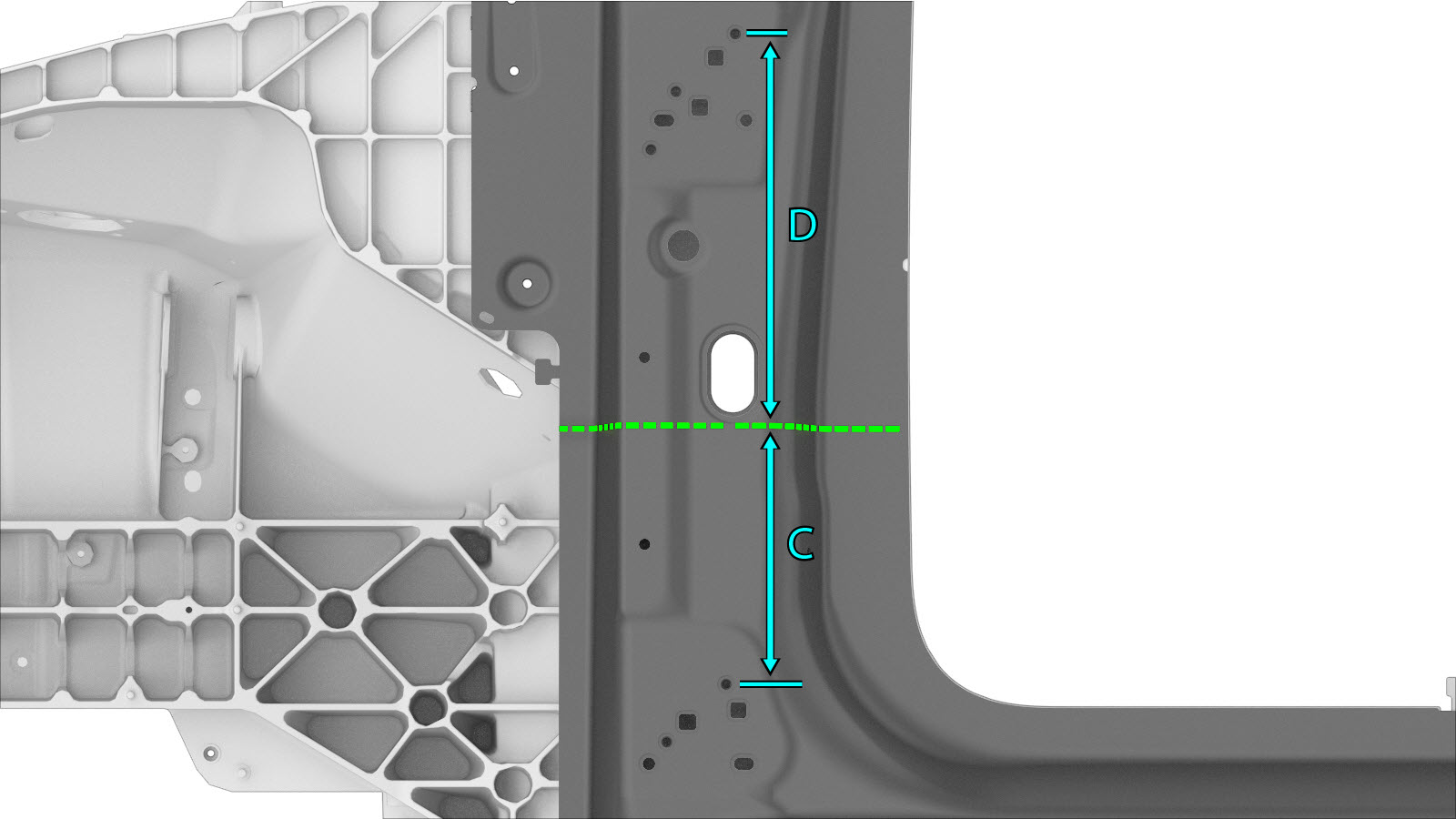

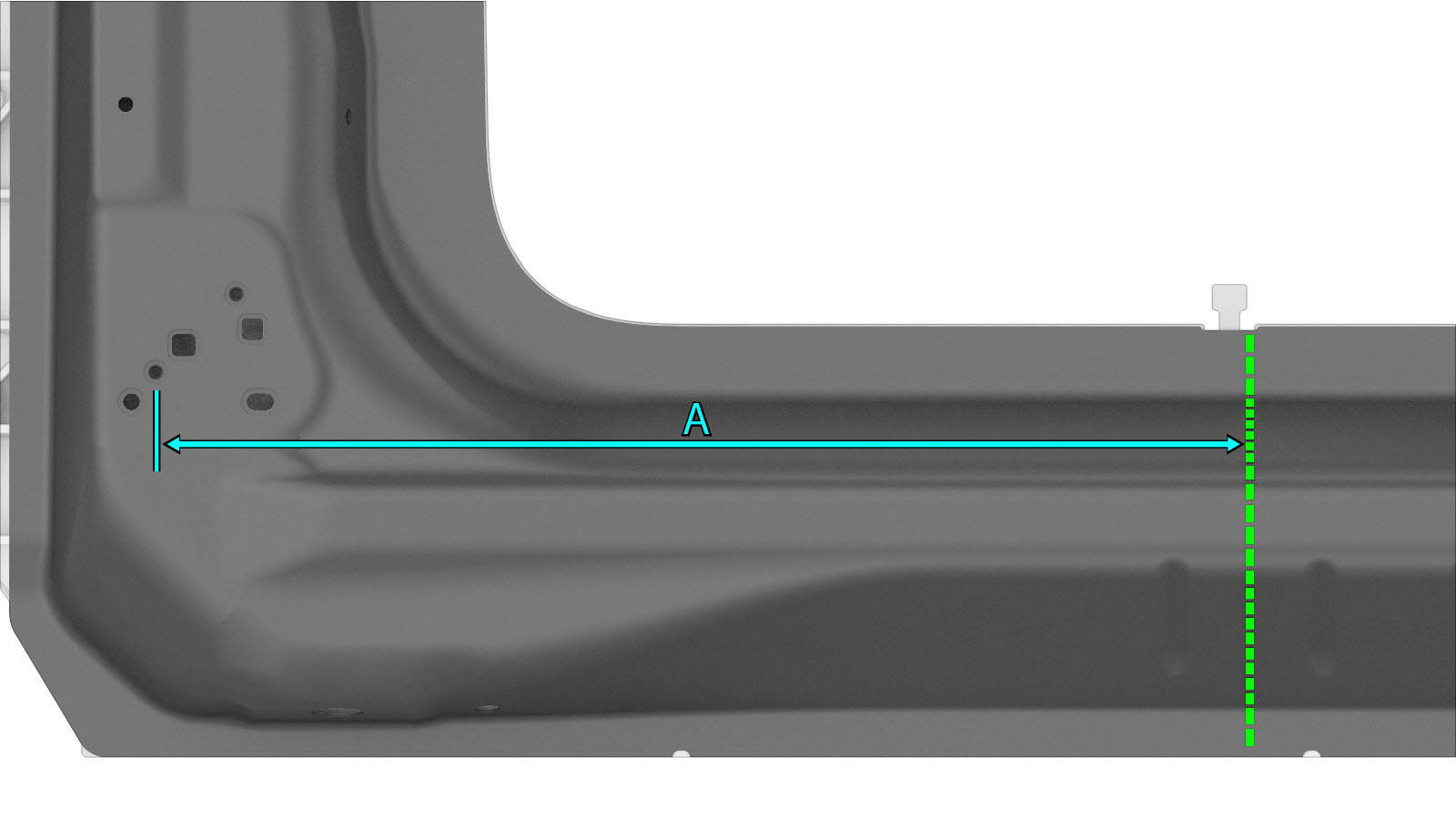

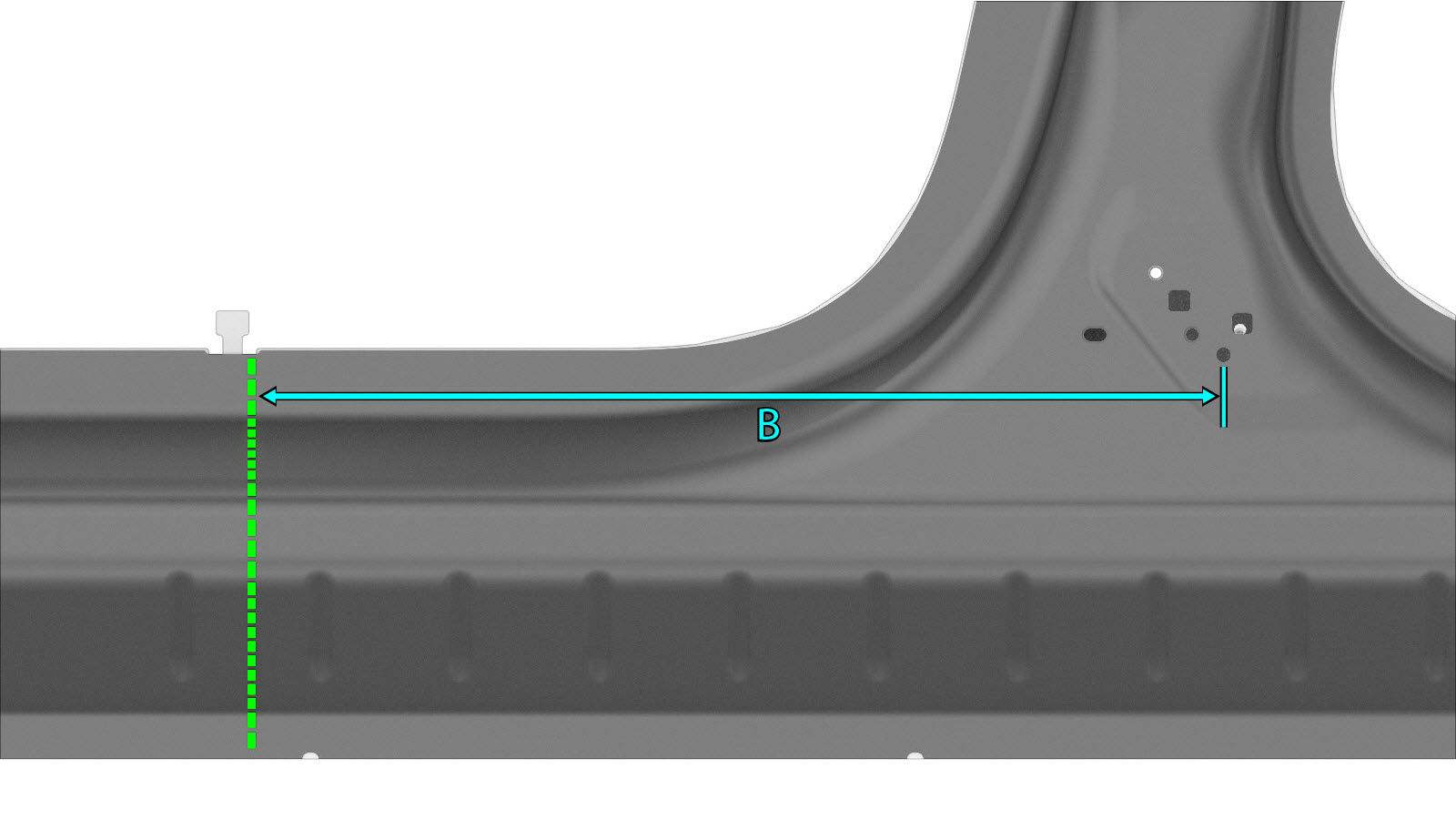

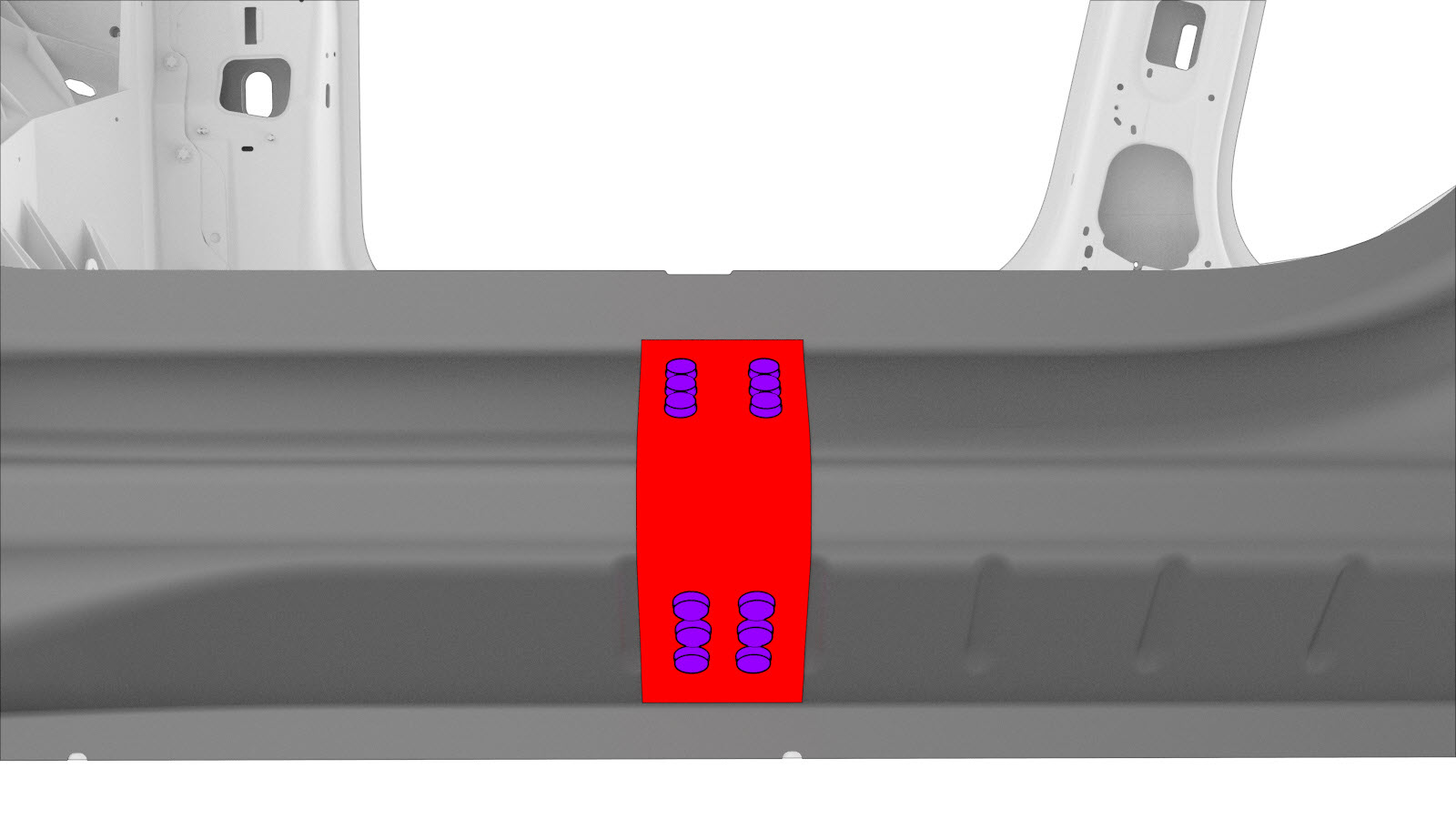

Sección inferior del pilar de la bisagra Línea de corte Línea/punto de referencia A = 620 mm B = 585 mm C = 200 mm D = 300 mm Nota Solicite un exterior de anillo de puerta adicional al realizar esta reparación de sección. Nota Para la unión del pilar inferior de la bisagra con el pilar inferior B, cree e instale una placa de refuerzo de 80 mm de ancho. Coloque los remaches abombados estructurales uniformemente y deje espacio suficiente en la parte inferior para los remaches que están cerca del inserto del larguero lateral. Nota Para la unión del pilar inferior de la bisagra con el pilar superior de la bisagra, cree e instale una placa de soporte de 80 mm de ancho e instálela como se indica. o Remaches abombados estructurales, 6,5 mm – Hasta 20.	Línea de corte del pilar inferior de la bisagra con el pilar inferior B Línea de corte del pilar superior de la bisagra con el pilar inferior de la bisagra Placa de refuerzo del pilar inferior de la bisagra con el pilar inferior B Placa de respaldo del pilar superior de la bisagra con el pilar inferior de la bisagra

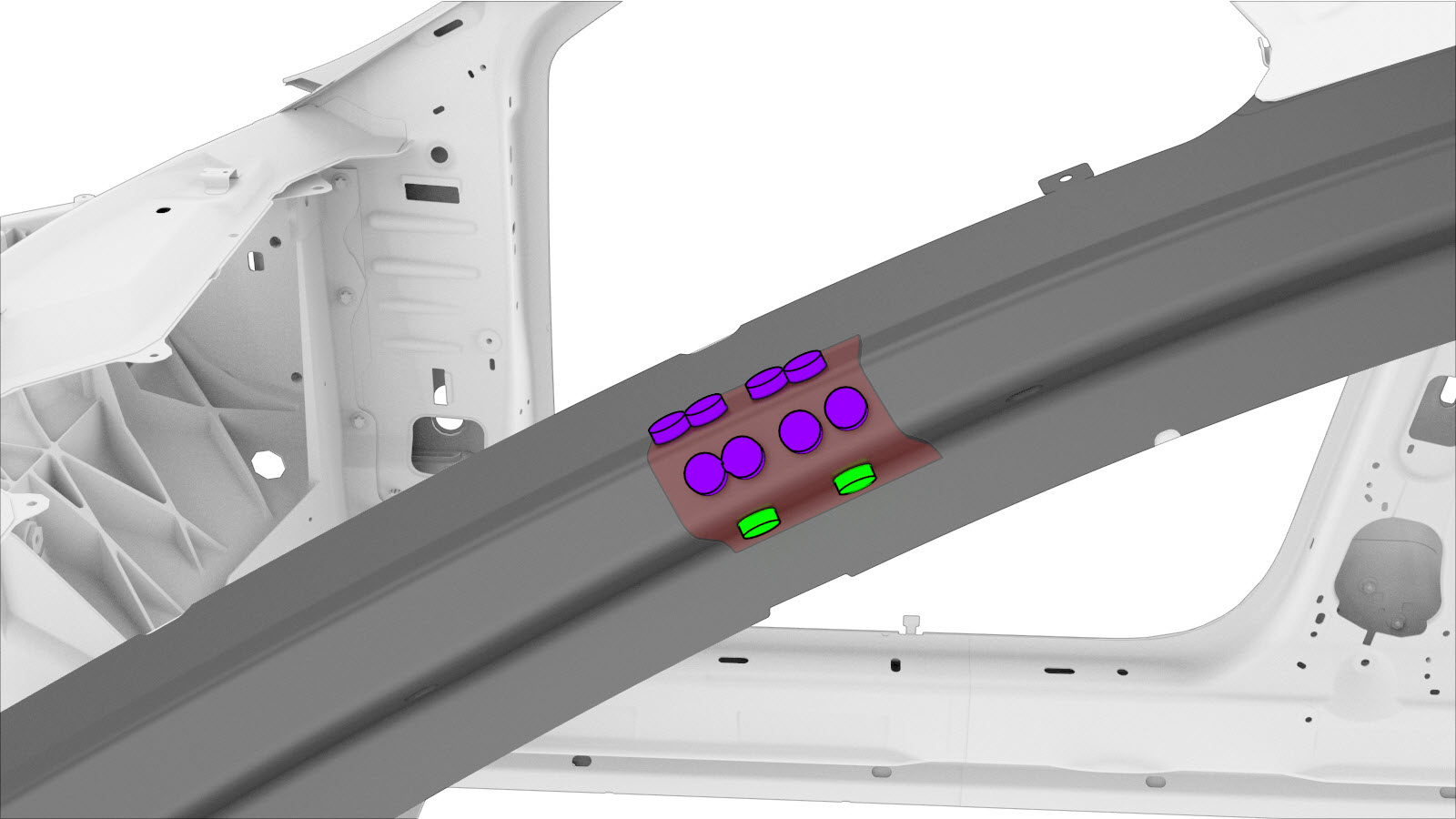

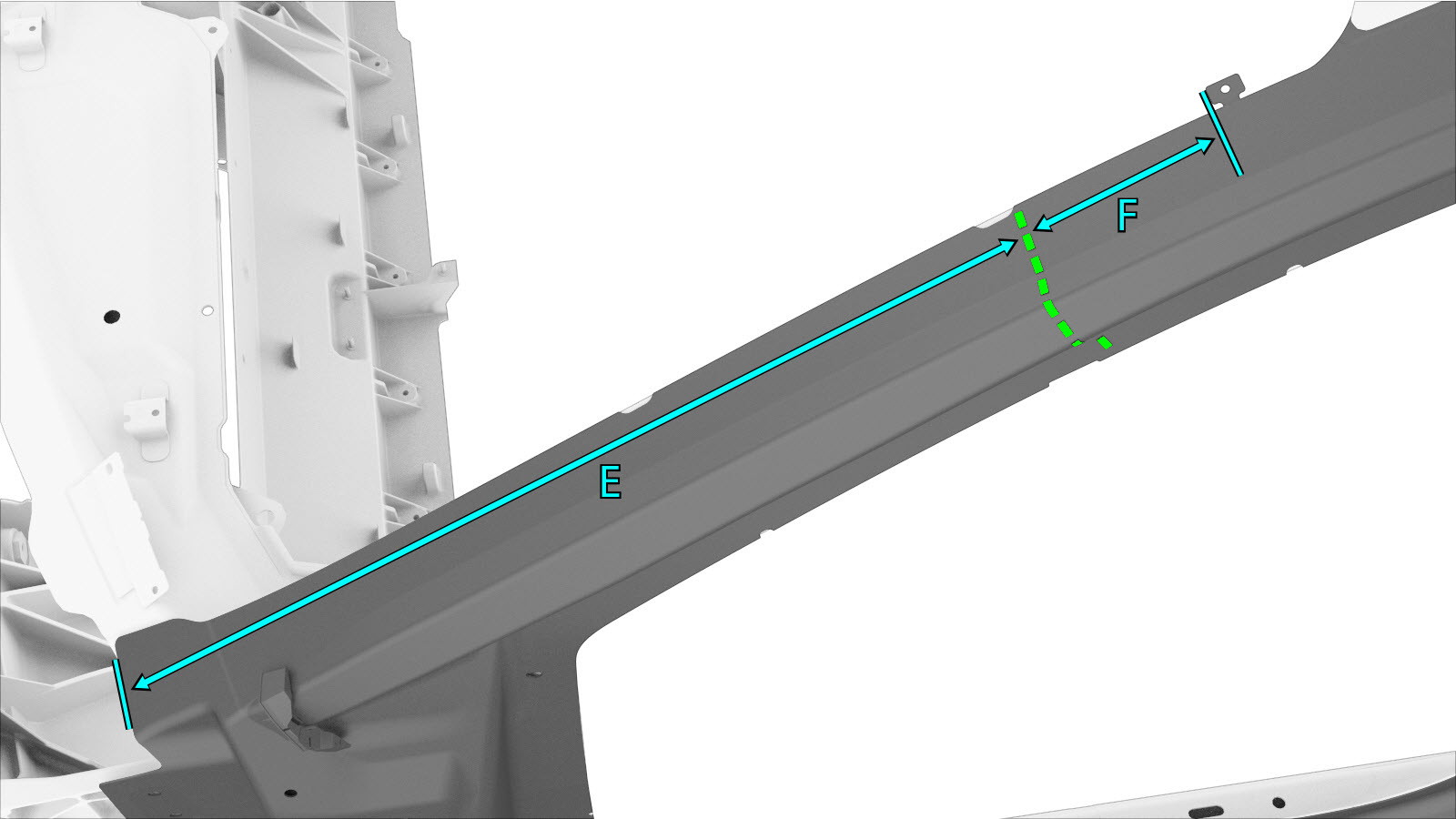

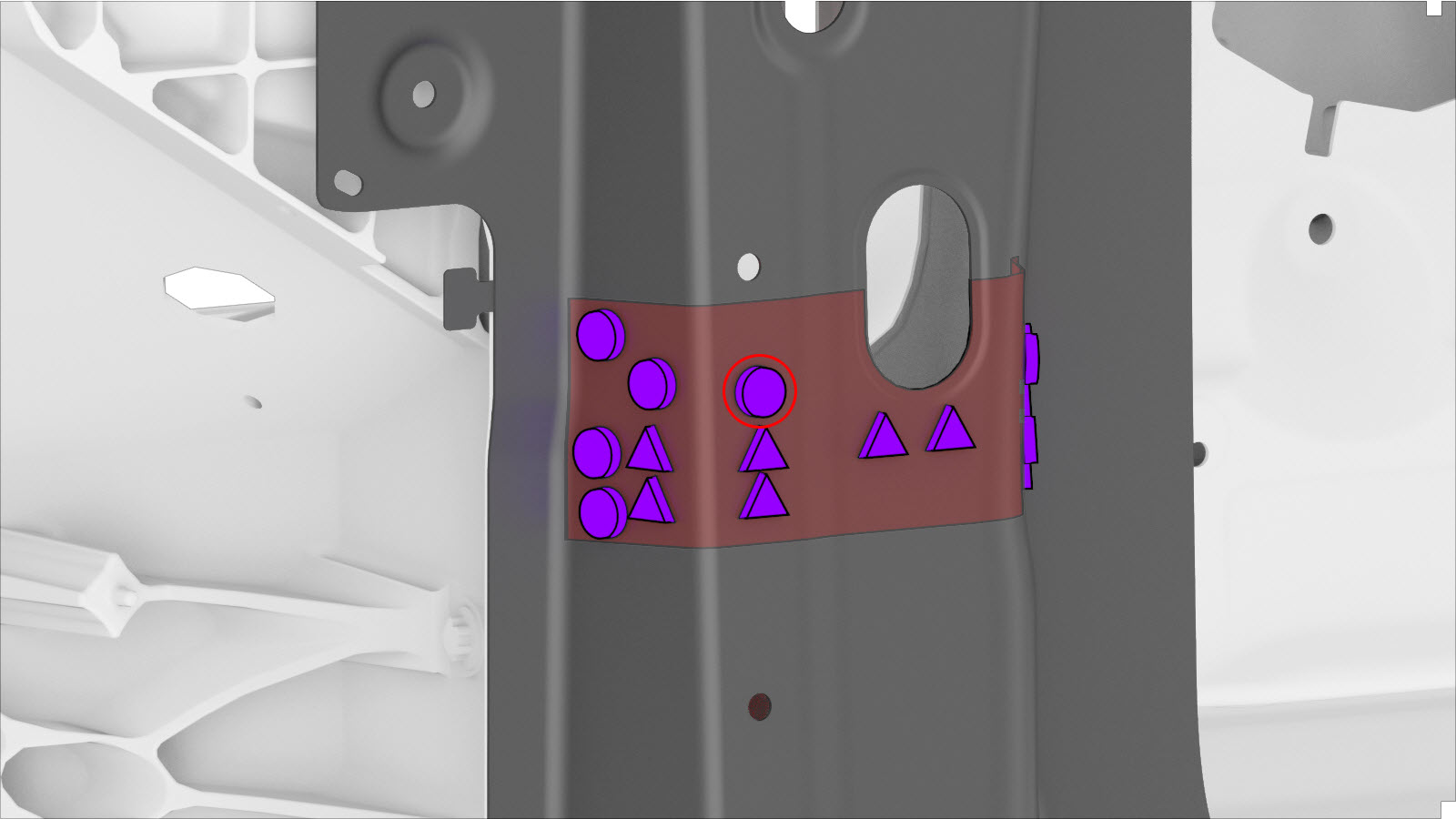

Sección del pilar superior de la bisagra Línea de corte Línea/punto de referencia C = 200 mm D = 300 mm E = 700 mm F = 122 mm Nota Solicite un exterior de anillo de puerta adicional al realizar esta reparación de sección. Nota Para la unión del pilar inferior de la bisagra con el pilar superior de la bisagra y la unión del pilar superior A de la bisagra con el pilar superior A, cree e instale una placa de soporte de 80 mm de ancho e instálela como se indica. Nota El remache del círculo rojo se instala después de montar el componente Exterior del lateral de la carrocería. o Remaches abombados estructurales, 6,5 mm – Hasta 15. o Remaches, 4,8 mm – Hasta 2.	Línea de corte del pilar superior de la bisagra con el pilar inferior de la bisagra Línea de corte del pilar superior de la bisagra con el pilar superior A Placa de respaldo del pilar superior de la bisagra con el pilar inferior de la bisagra Placa de respaldo del pilar superior de la bisagra con el pilar superior A

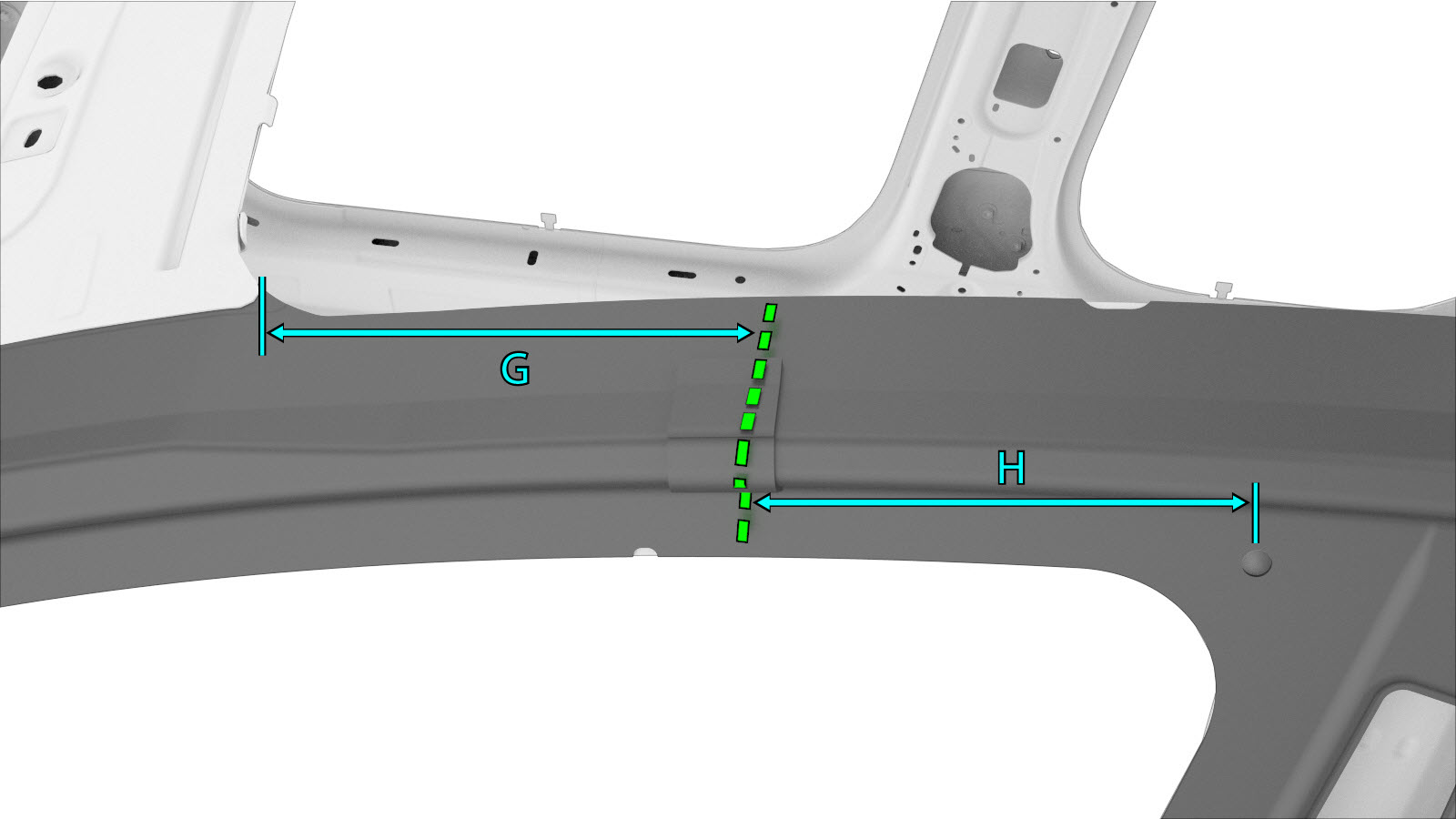

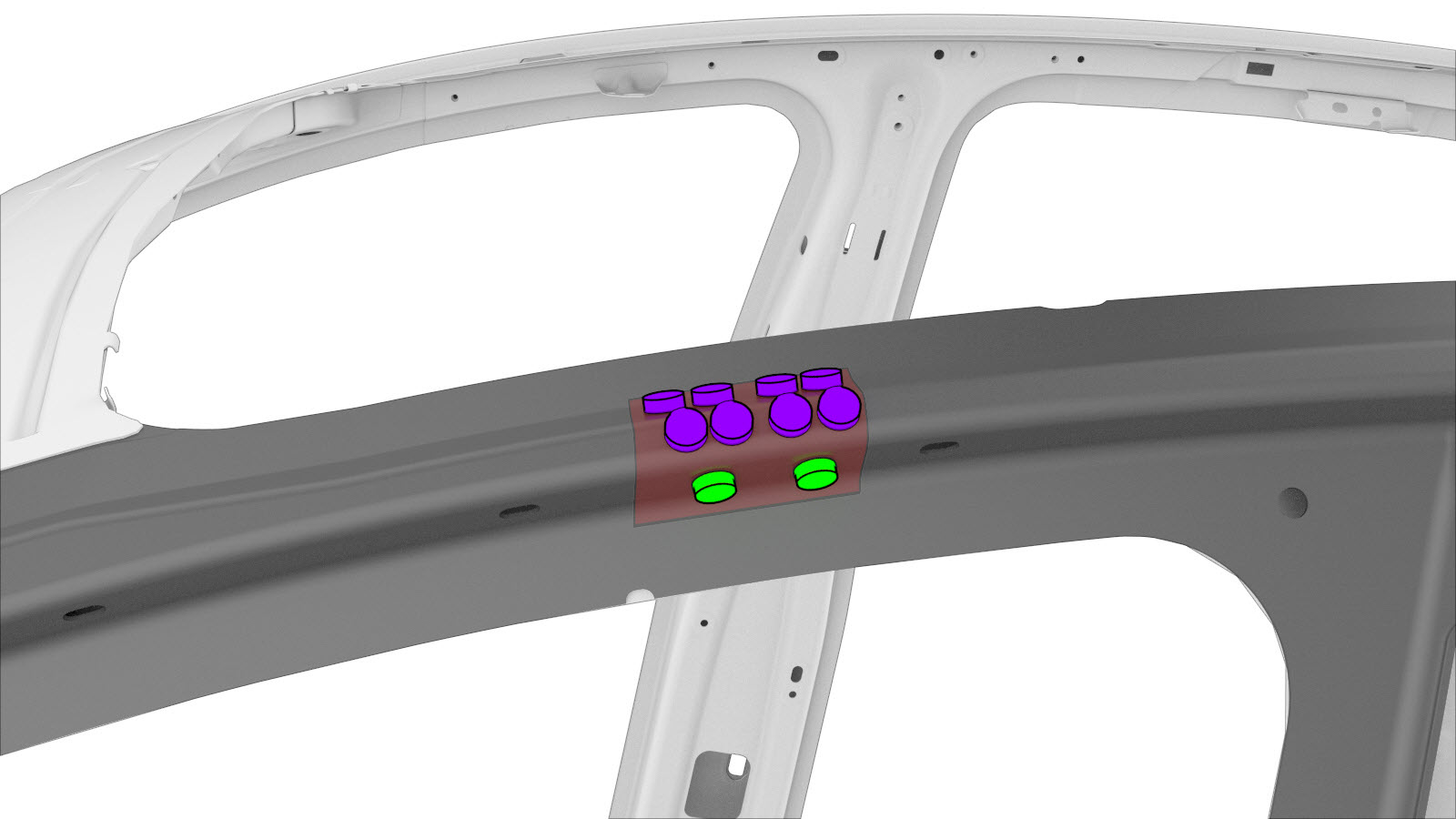

Sección del pilar superior A Línea de corte Línea/punto de referencia E = 700 mm F = 122 mm G = 217 mm H = 195 mm Nota Para la unión del pilar superior de la bisagra con el pilar superior A de la bisagra y la unión del pilar superior A con el pilar superior B, cree e instale una placa de soporte de 80 mm de ancho e instálela como se indica. o Remaches abombados estructurales, 6,5 mm – Hasta 16. o Remaches, 4,8 mm – Hasta 4.	Línea de corte del pilar superior de la bisagra con el pilar superior A Línea de corte del pilar superior A con el pilar superior B Placa de respaldo del pilar superior de la bisagra con el pilar superior A Placa de respaldo del pilar superior A con el pilar superior B

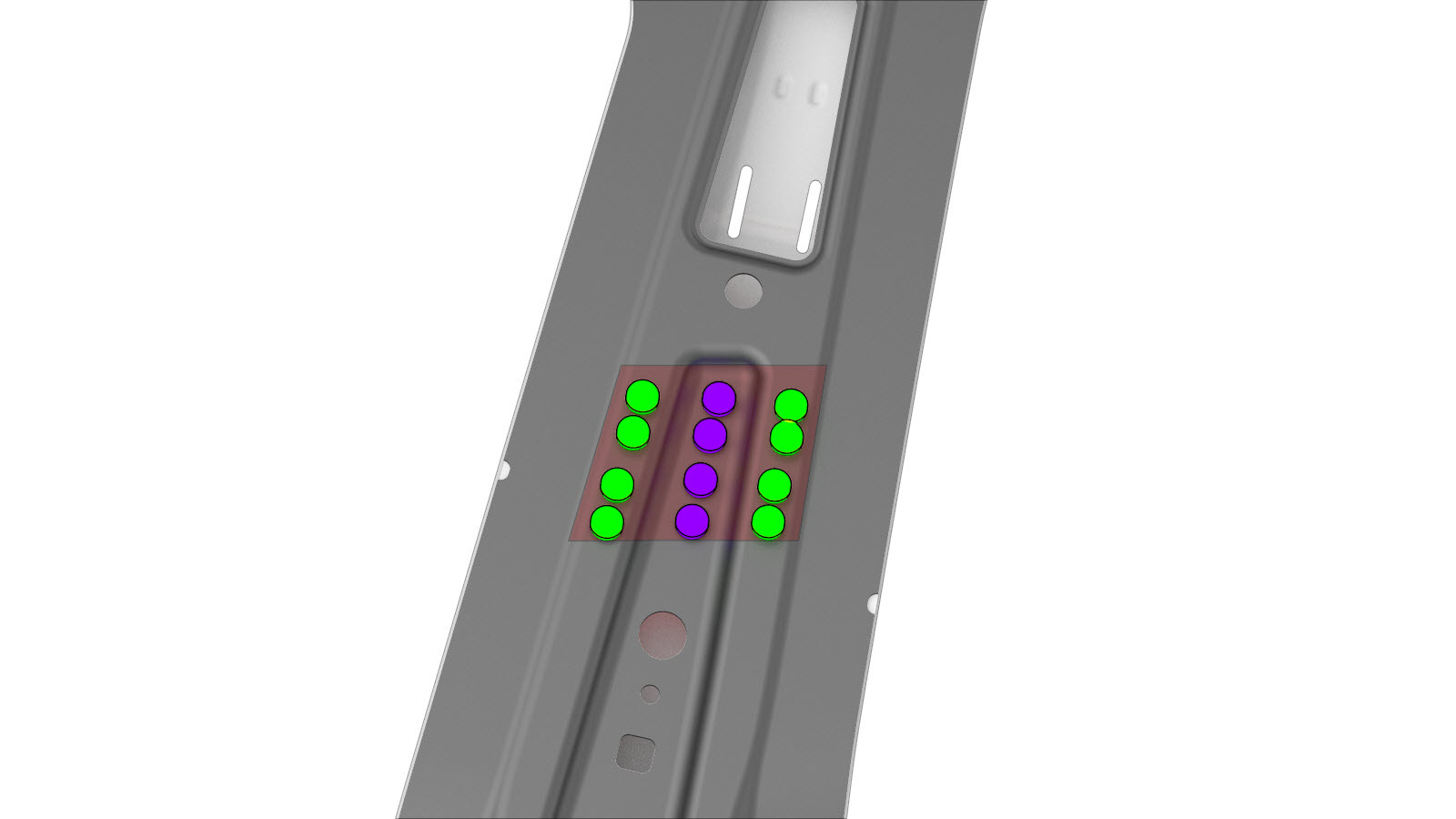

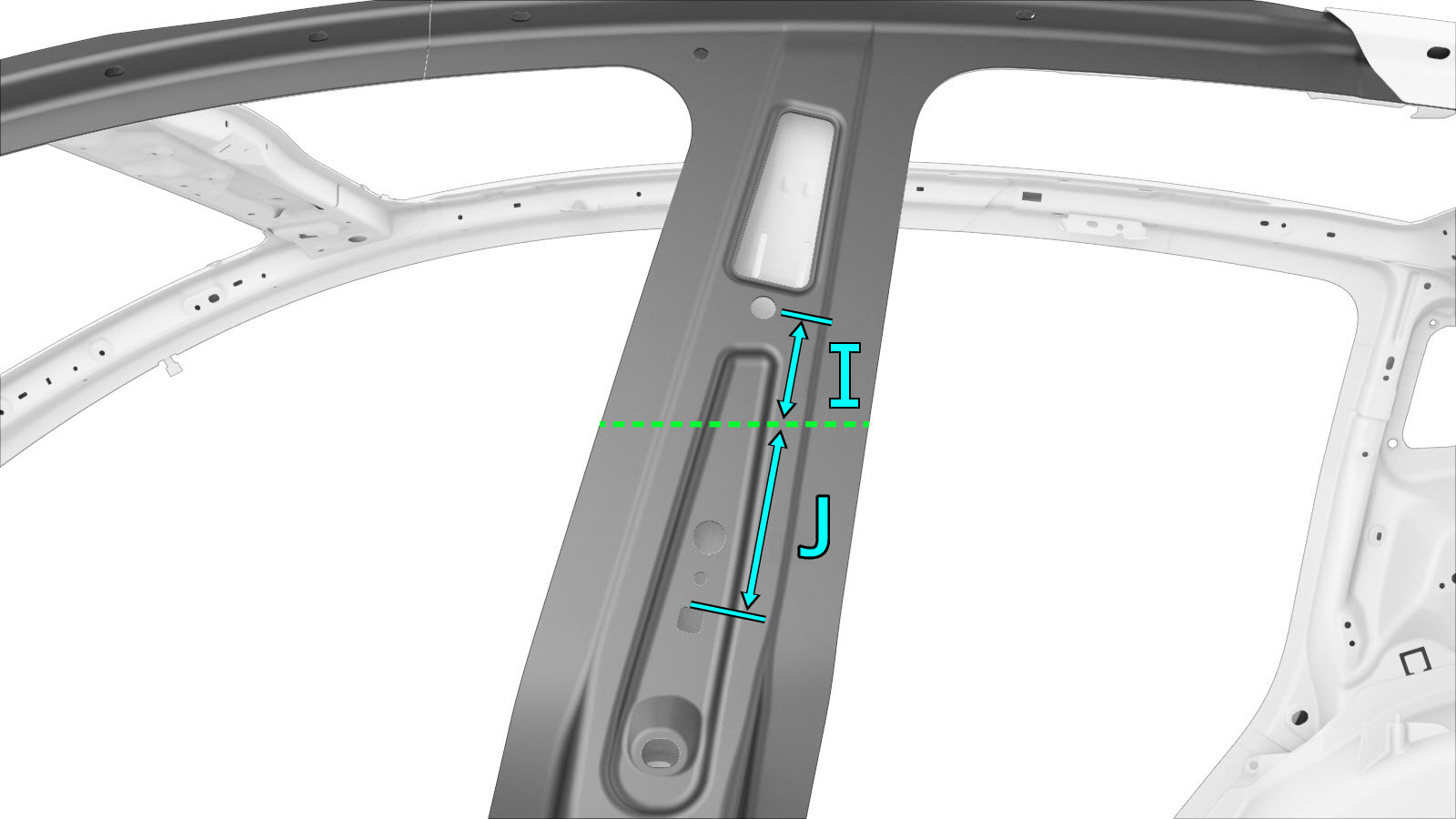

Sección del pilar superior B Línea de corte Línea/punto de referencia G = 217 mm H = 195 mm I = 84 mm J = 130 mm Nota Solicite un exterior de anillo de puerta adicional al realizar esta reparación de sección. Nota Para la unión del pilar superior A con el pilar superior B y la unión del pilar superior B con el pilar inferior B, cree e instale una placa de respaldo de 80 mm de ancho e instálela como se indica. o Remaches abombados estructurales, 6,5 mm – 4. o Remaches, 4,8 mm – Hasta 8.	Línea de corte del pilar superior A con el pilar superior B Línea de corte del pilar superior B con el pilar inferior B Placa de respaldo del pilar superior A con el pilar superior B Placa de respaldo del pilar superior B con el pilar inferior B

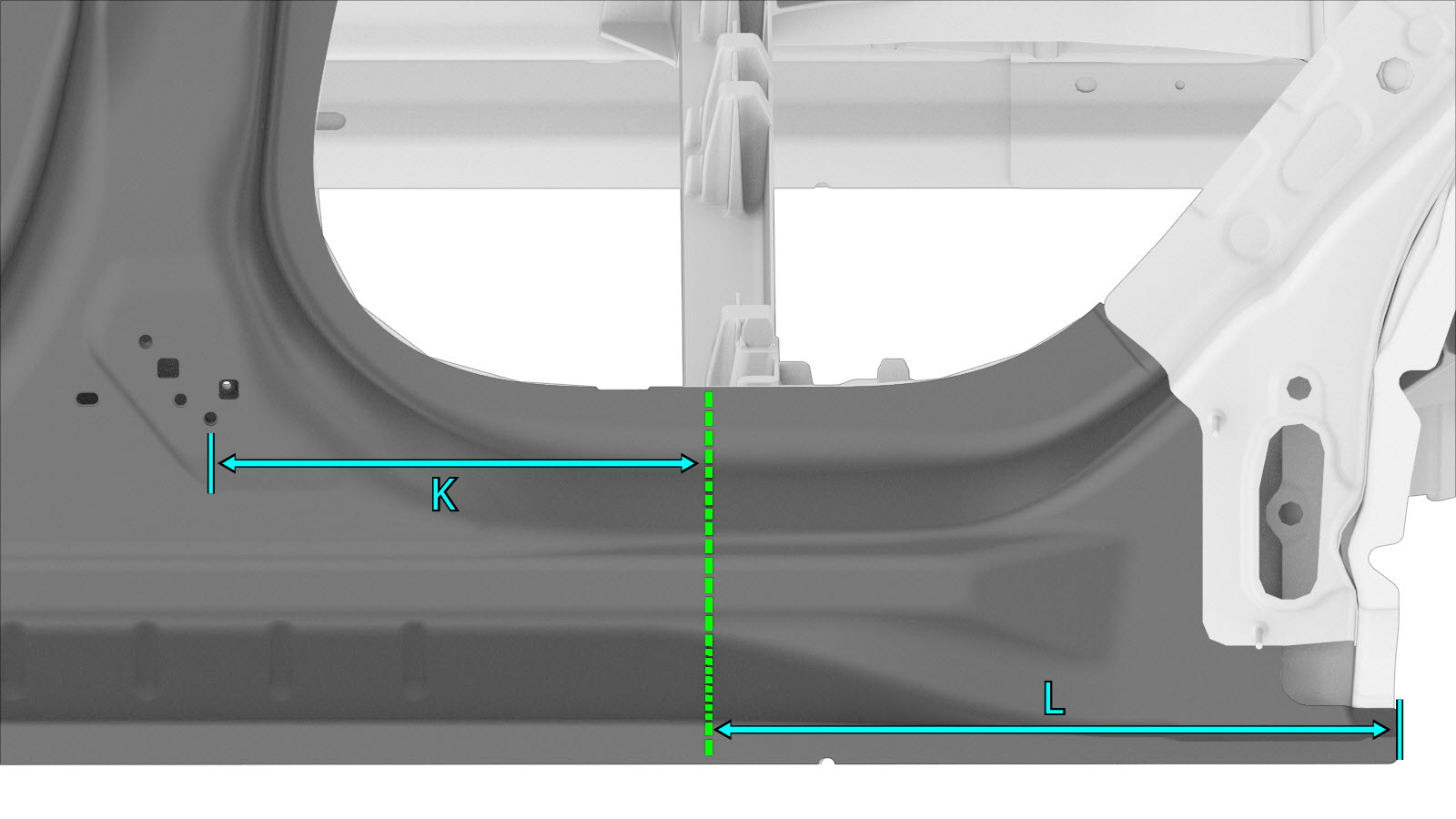

Sección del pilar inferior B Línea de corte Línea/punto de referencia I = 84 mm J = 130 mm K = 310 mm L = 429 mm Nota Solicite un exterior de anillo de puerta adicional al realizar esta reparación de sección. Nota Para la unión del pilar superior B con el pilar inferior B, cree e instale una placa trasera de 80 mm de ancho e instálela como se indica. Nota Para la junta del pilar B inferior con el larguero, cree e instale una placa de refuerzo de 80 mm de ancho, e instálela como se indica. o Remaches abombados estructurales, 6,5 mm – Hasta 14. o Remaches, 4,8 mm – Hasta 8.	Línea de corte del pilar superior B con el pilar inferior B Línea de corte del pilar inferior B con el larguero trasero Placa de respaldo del pilar superior B con el pilar inferior B Placa de respaldo de pilar inferior B con el larguero trasero

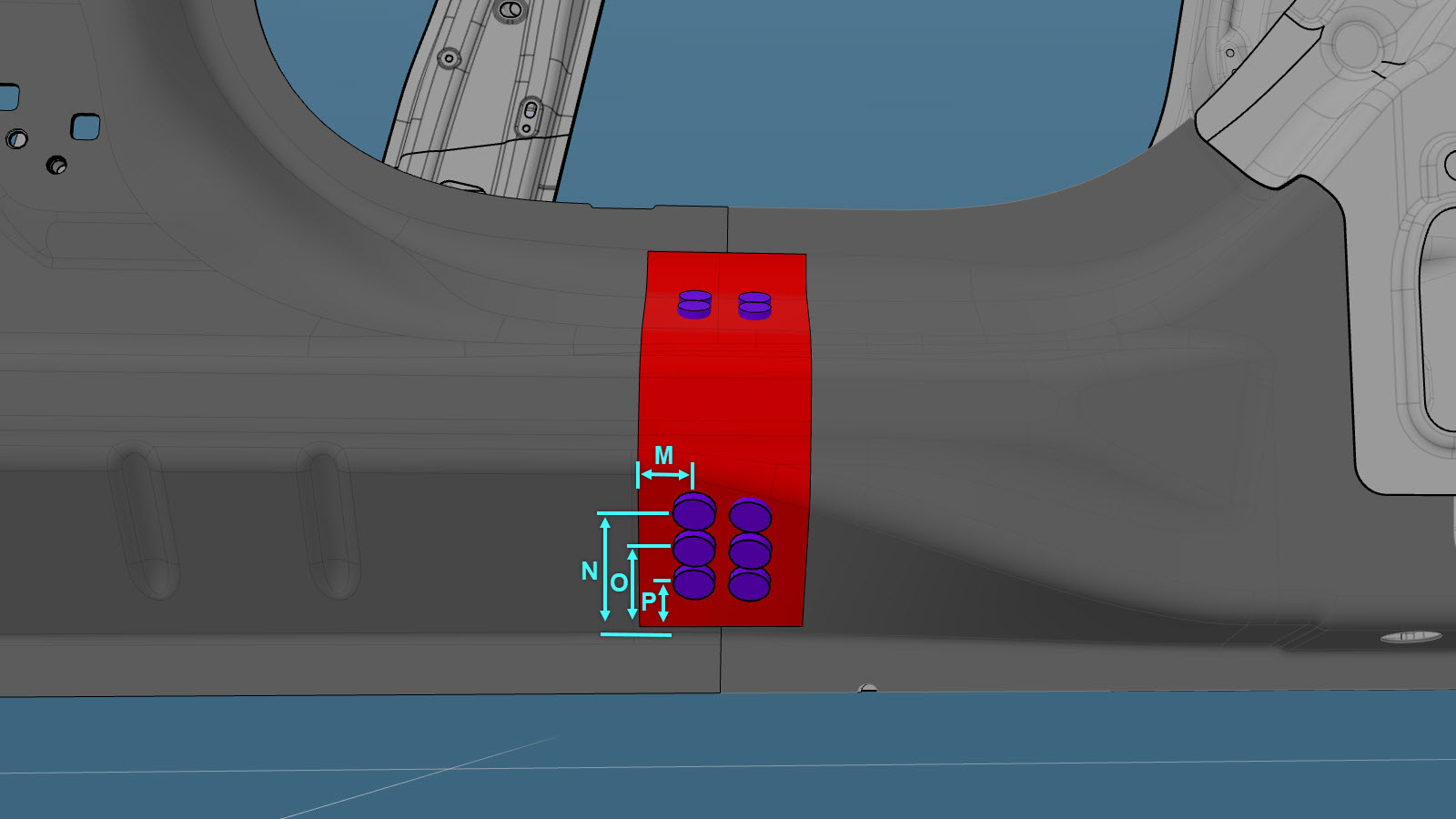

Sección del larguero trasero Línea de corte Línea/punto de referencia K = 310 mm L = 429 mm Nota Solicite un exterior de anillo de puerta adicional al realizar esta reparación de sección. Nota Para la junta del pilar B inferior con el larguero, cree e instale una placa de refuerzo de 80 mm de ancho, e instálela como se indica. o Remaches abombados estructurales, 6,5 mm – 10. M = 26 mm N = 85 mm O = 64 mm P = 40 mm	Línea de corte del pilar inferior B con el larguero trasero Placa de respaldo de pilar inferior B con el larguero trasero

Procedimiento de reparación

Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.
Si se sustituye una sección del exterior del anillo de la puerta: Marque el exterior del anillo de la puerta en las ubicaciones de la línea de corte de sección descritas en Descripciones de la sección del exterior del anillo de la puerta.

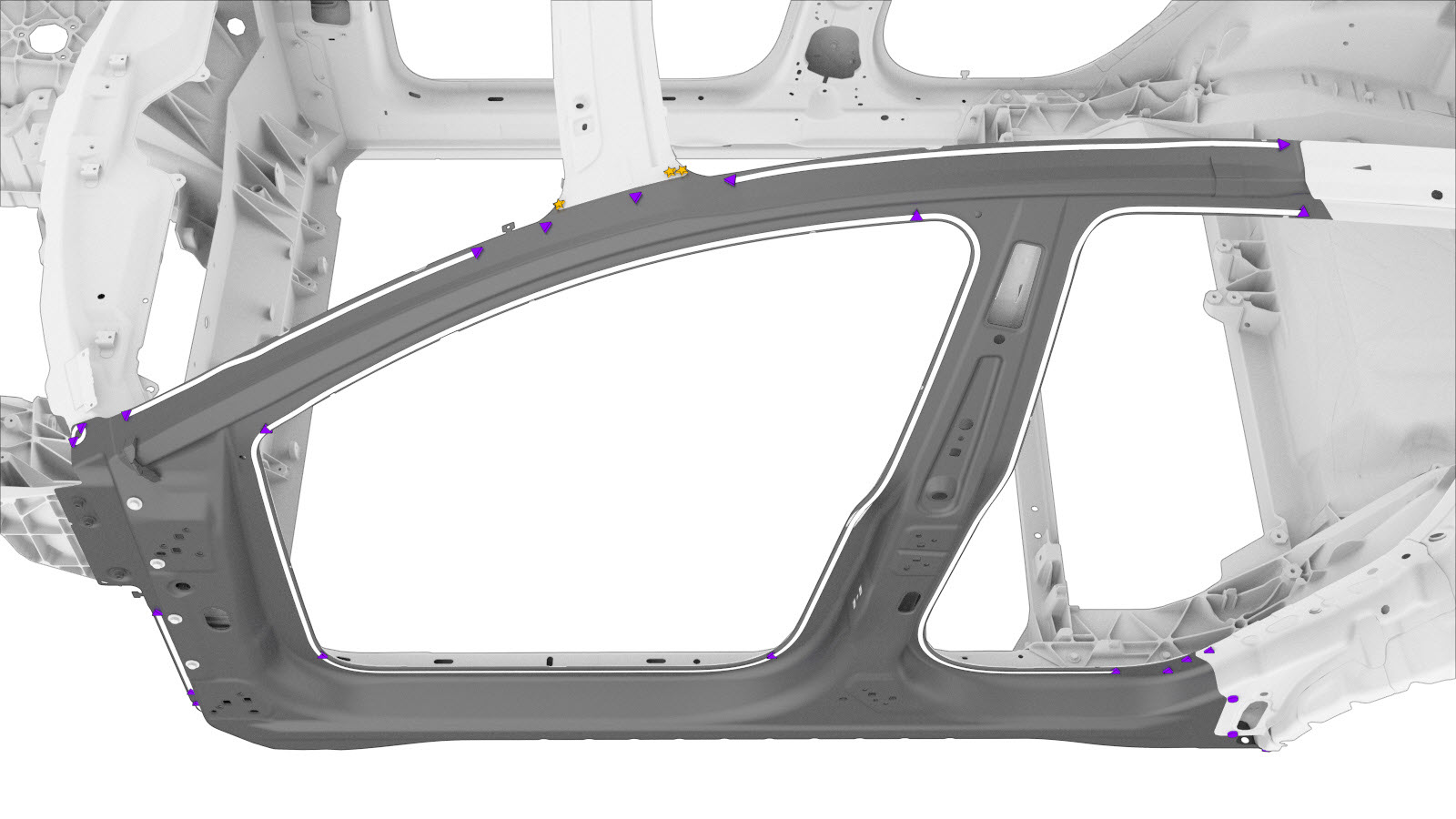

Retire el componente original.

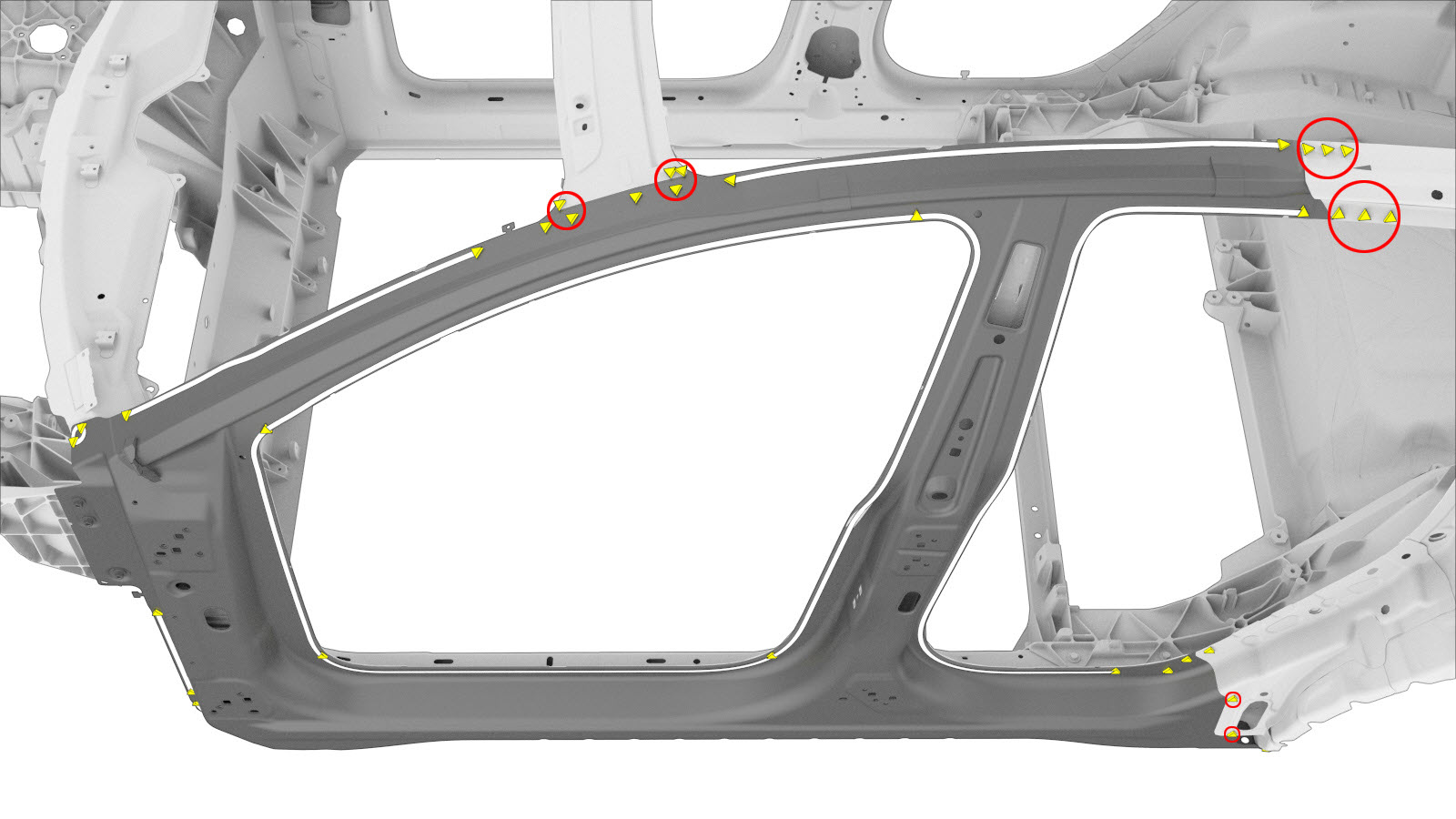

o Soldaduras por puntos de fábrica

o Perfore a través de los puntos de soldadura de fábrica
Solo para reparaciones de secciones: Cree placas de soporte o placas de refuerzo, como se describe en la sección Descripciones de la sección del exterior del anillo de la puerta.
Preparación para la instalación.

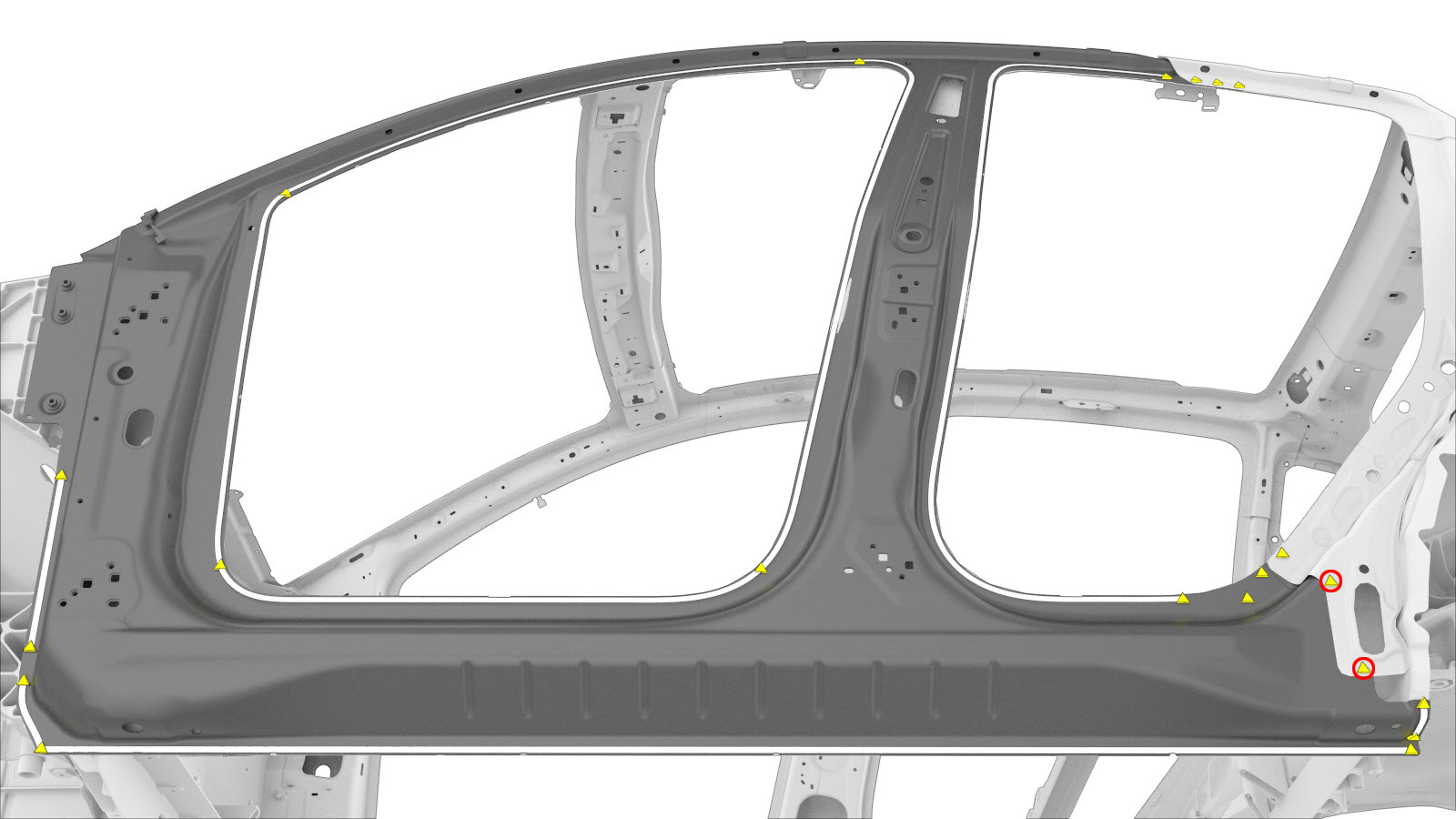

o Soldaduras por puntos de instalación

o Remaches abombados estructurales, 6,5 mm

o Remaches Flow Form, S28
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Solo para reparaciones de secciones: Instale placas de soporte o placas de refuerzo, como se describe en la sección Descripciones de la sección del exterior del anillo de la puerta.

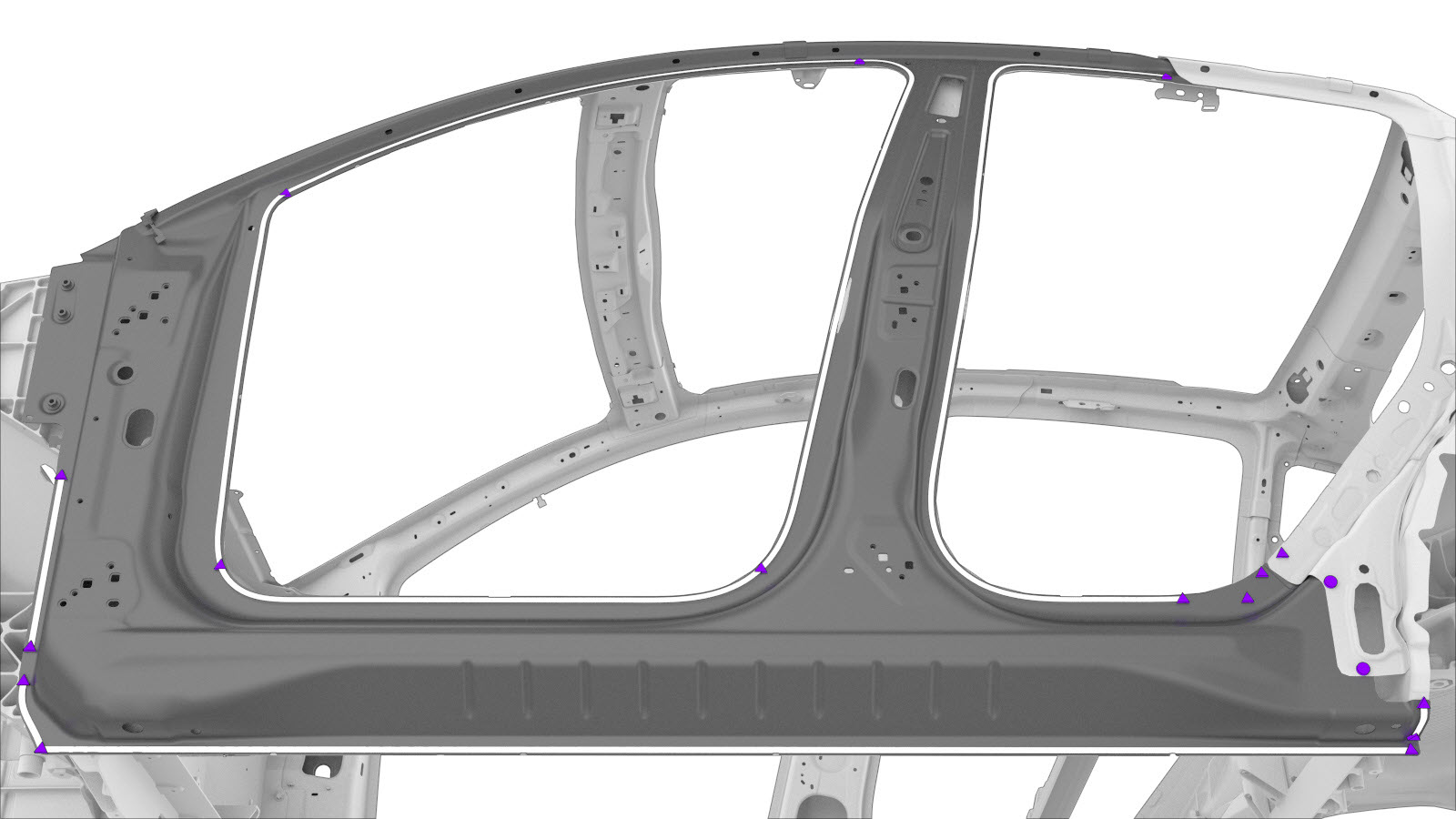

Instale el componente o los componentes nuevos.
Realice una soldadura por puntos de resistencia.
o Soldaduras por puntos de instalación
Aviso
Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.

PRECAUCIÓN
No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.

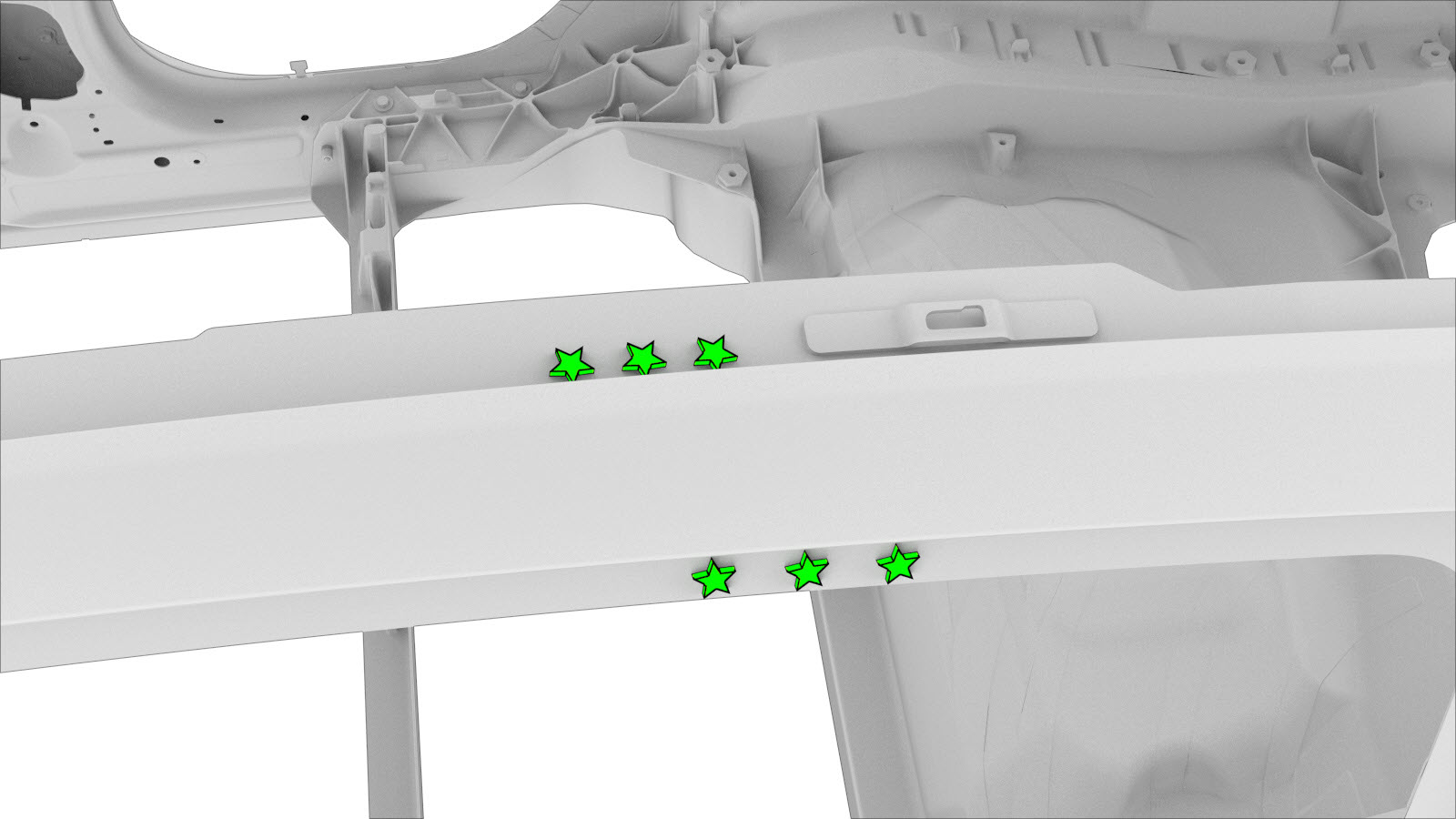

Instale las fijaciones como se indica.
o Remaches Flow Form, S38

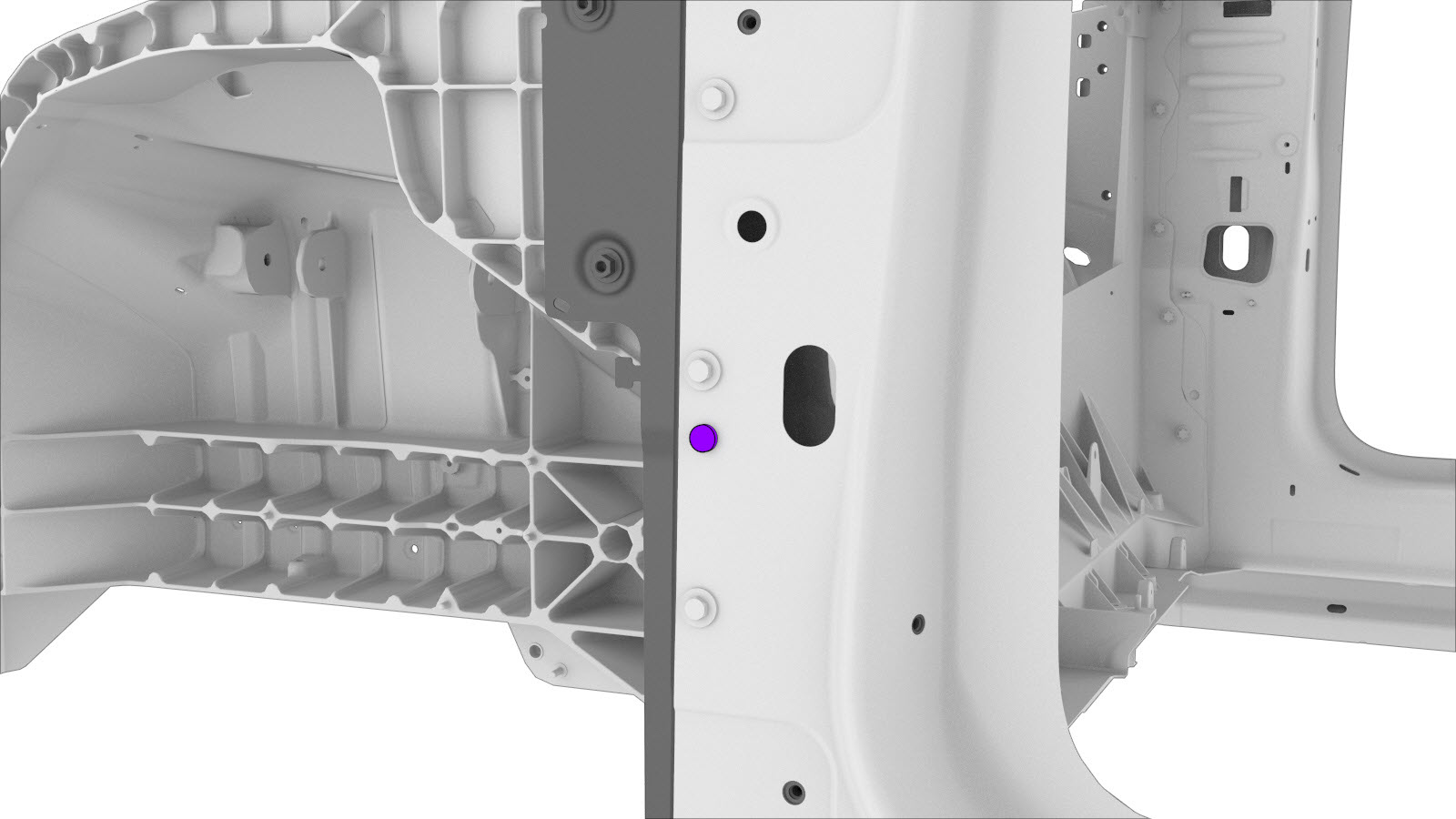

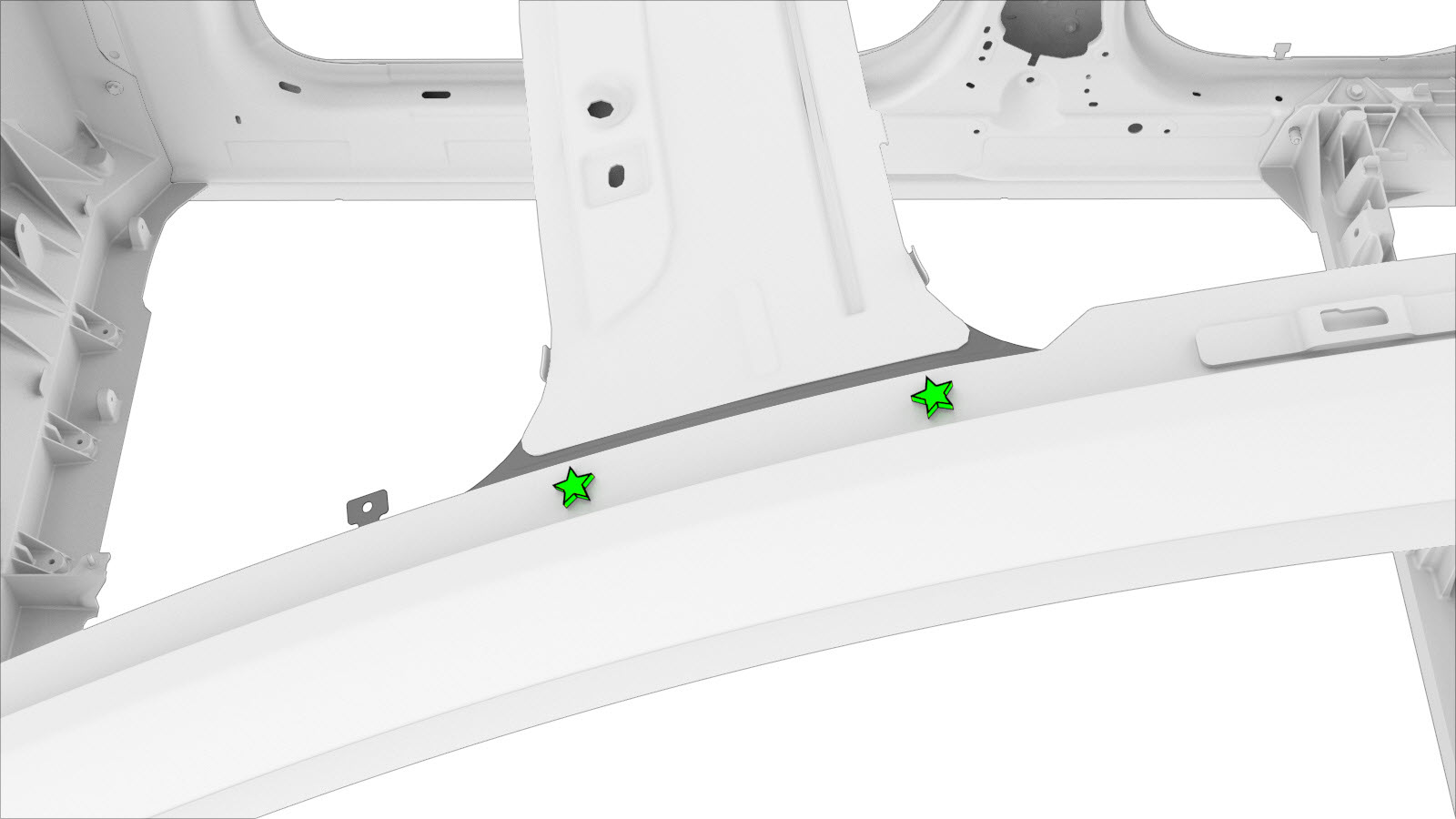

Solo para la reparación de la sección del pilar de la bisagra: Instale la fijación del círculo rojo en la ubicación indicada.
o Remaches abombados estructurales, 6,5 mm
