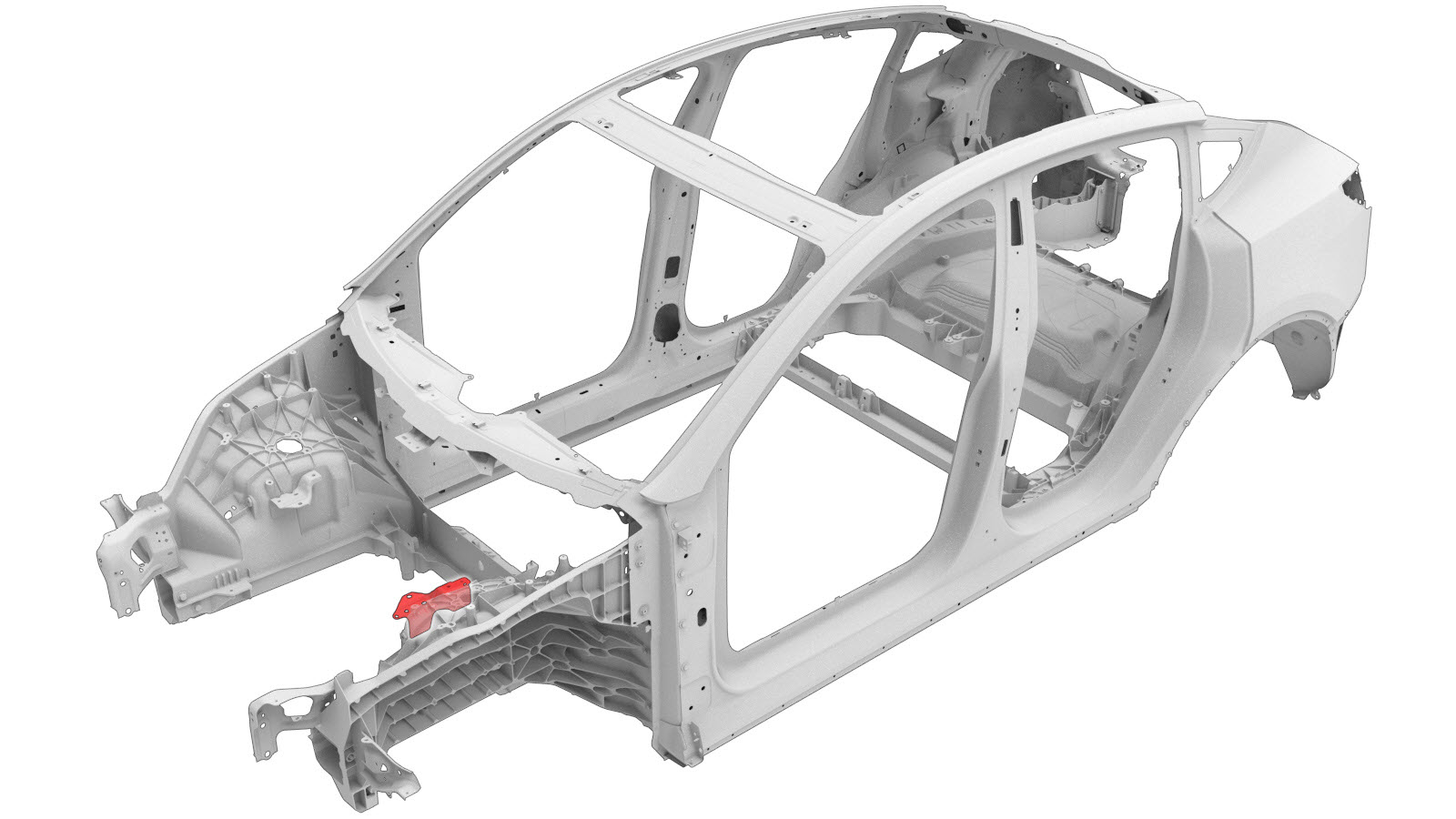

Soporte de apoyo de la torre del amortiguador (izquierda)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

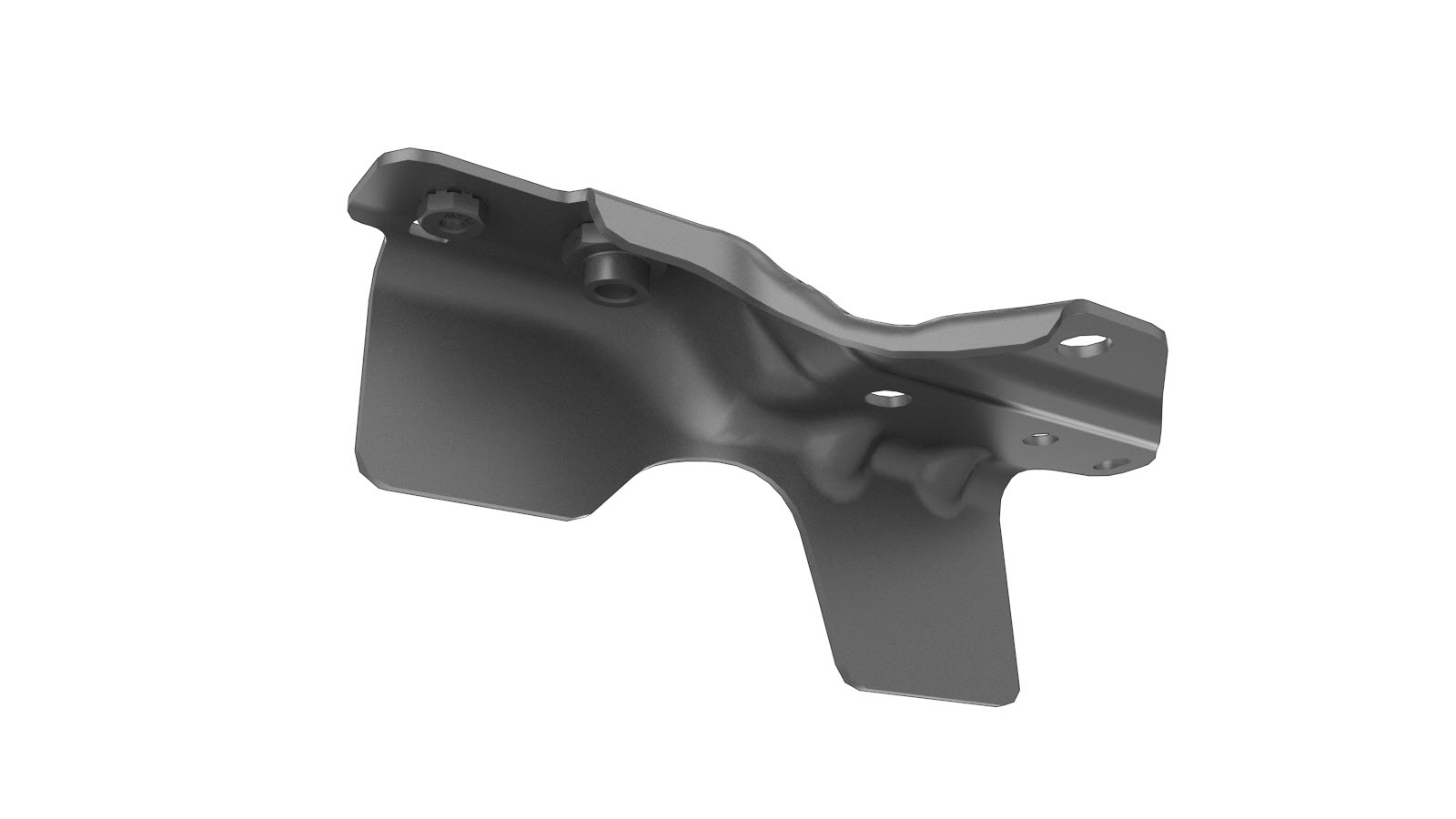

1	ASY - BRKT SHOCKTOWER BRACE - LH (Soporte de apoyo de la torre del amortiguador, izquierda)
5	Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

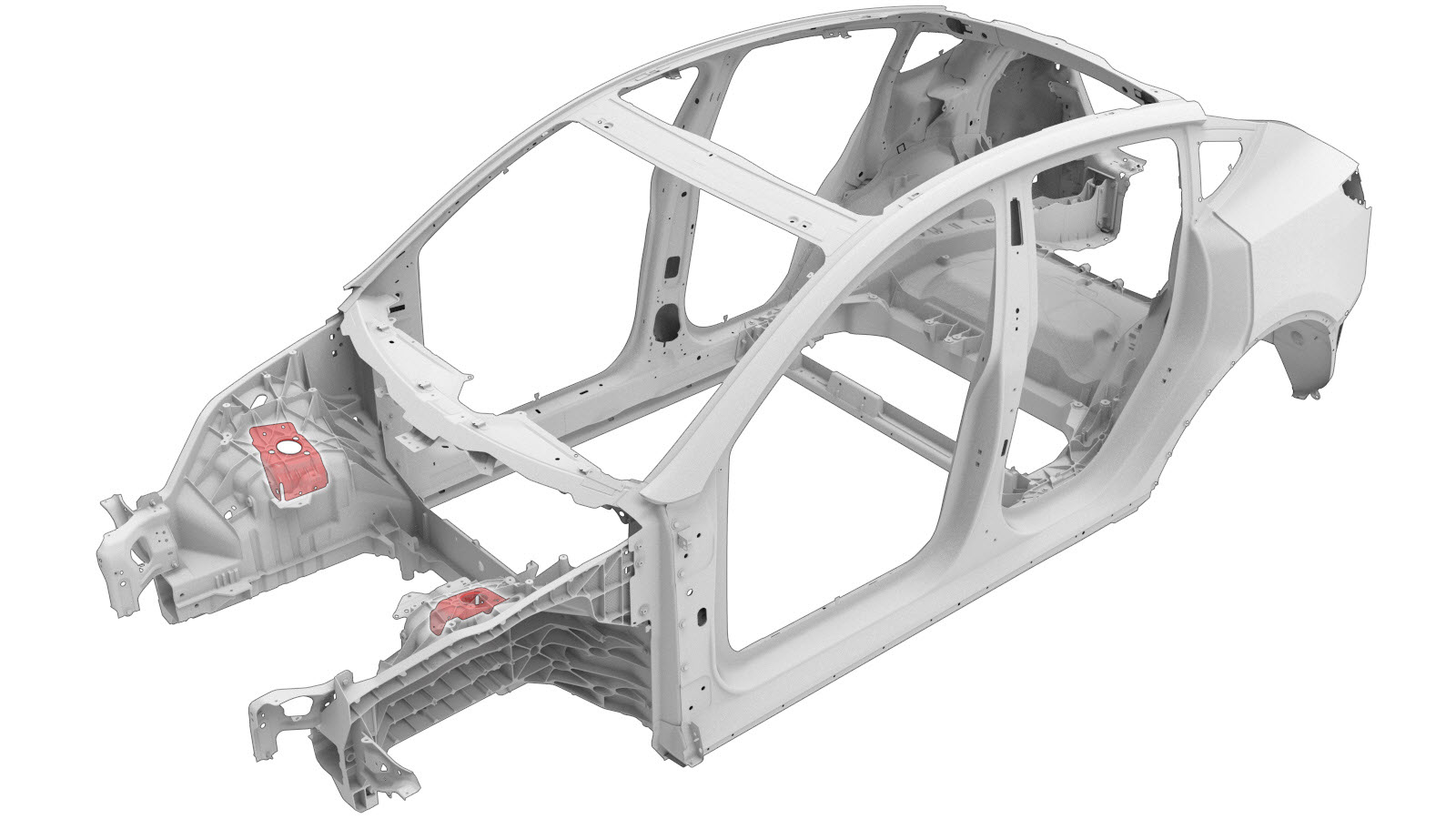

Retirar Refuerzo de torre de amortiguador (vehículos fabricados hasta el 6 de febrero de 2023).
Retire el componente original.

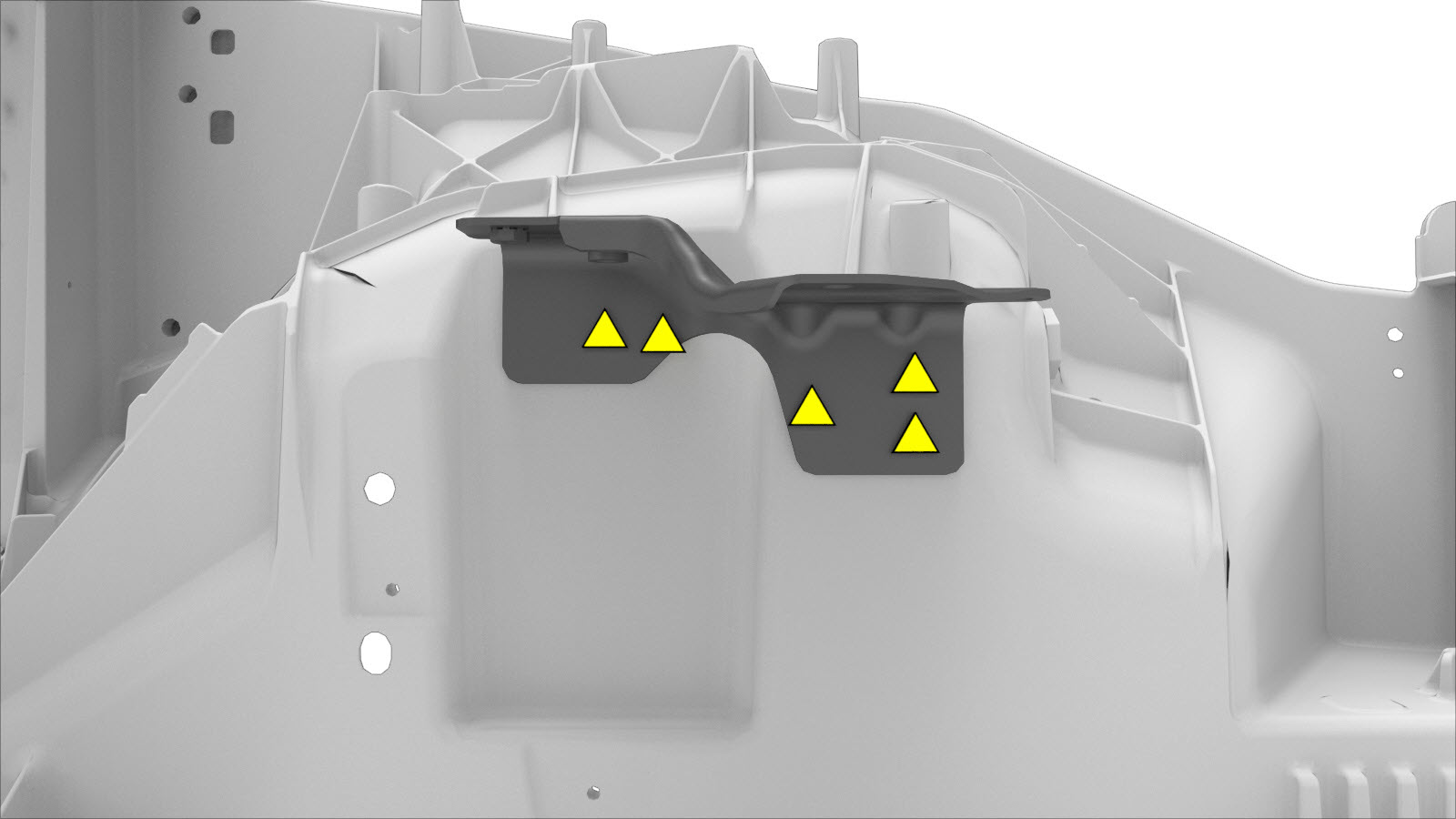

o Soldaduras por puntos de fábrica
Preparación para la instalación.
Nota
Instale los remaches desde el interior del paso de rueda.
o Remaches estructurales de alta resistencia, 6,5 mm

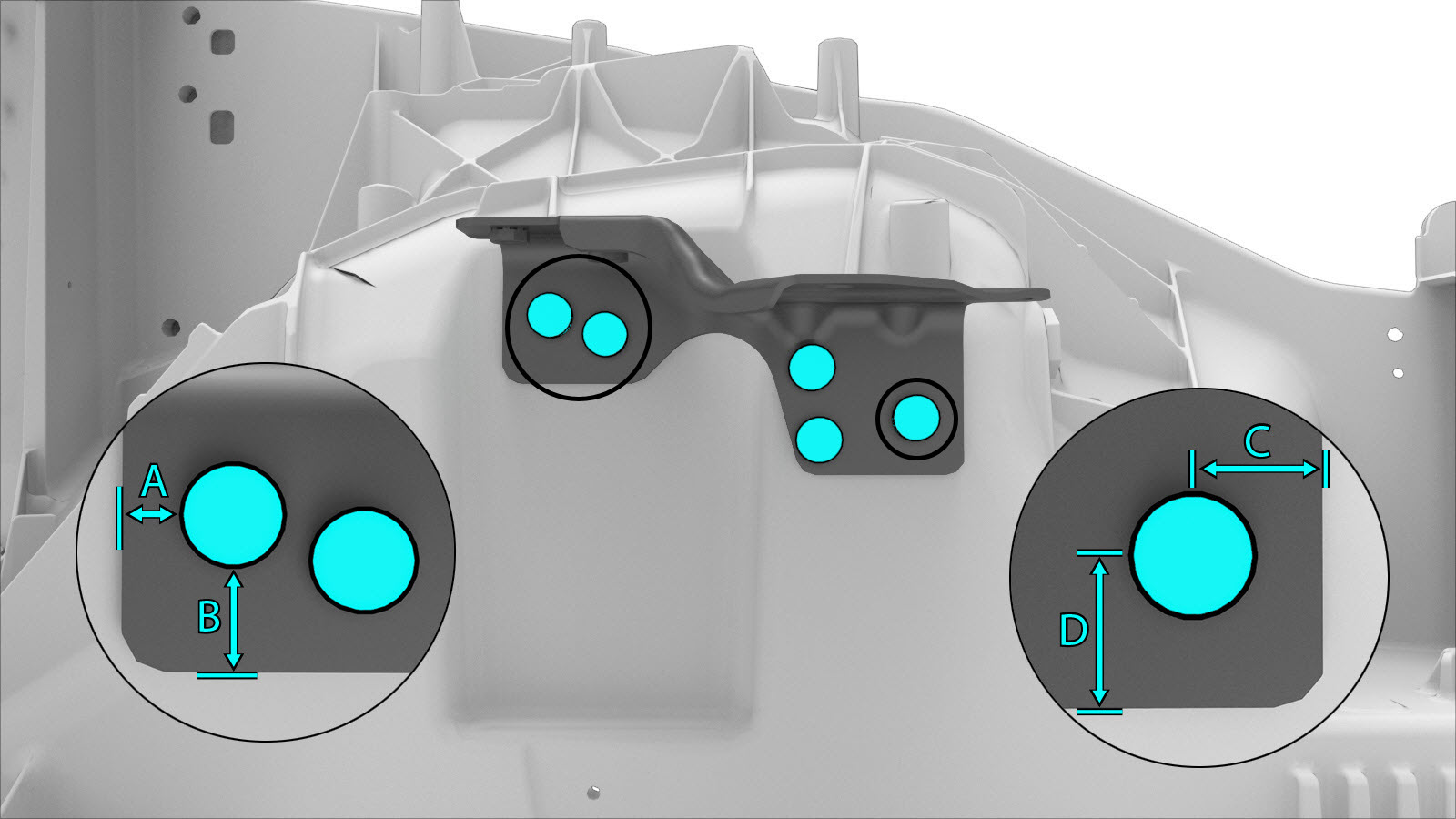

- A = 20 mm.
- B = 28 mm.
- C = 20 mm.
- D = 23 mm.

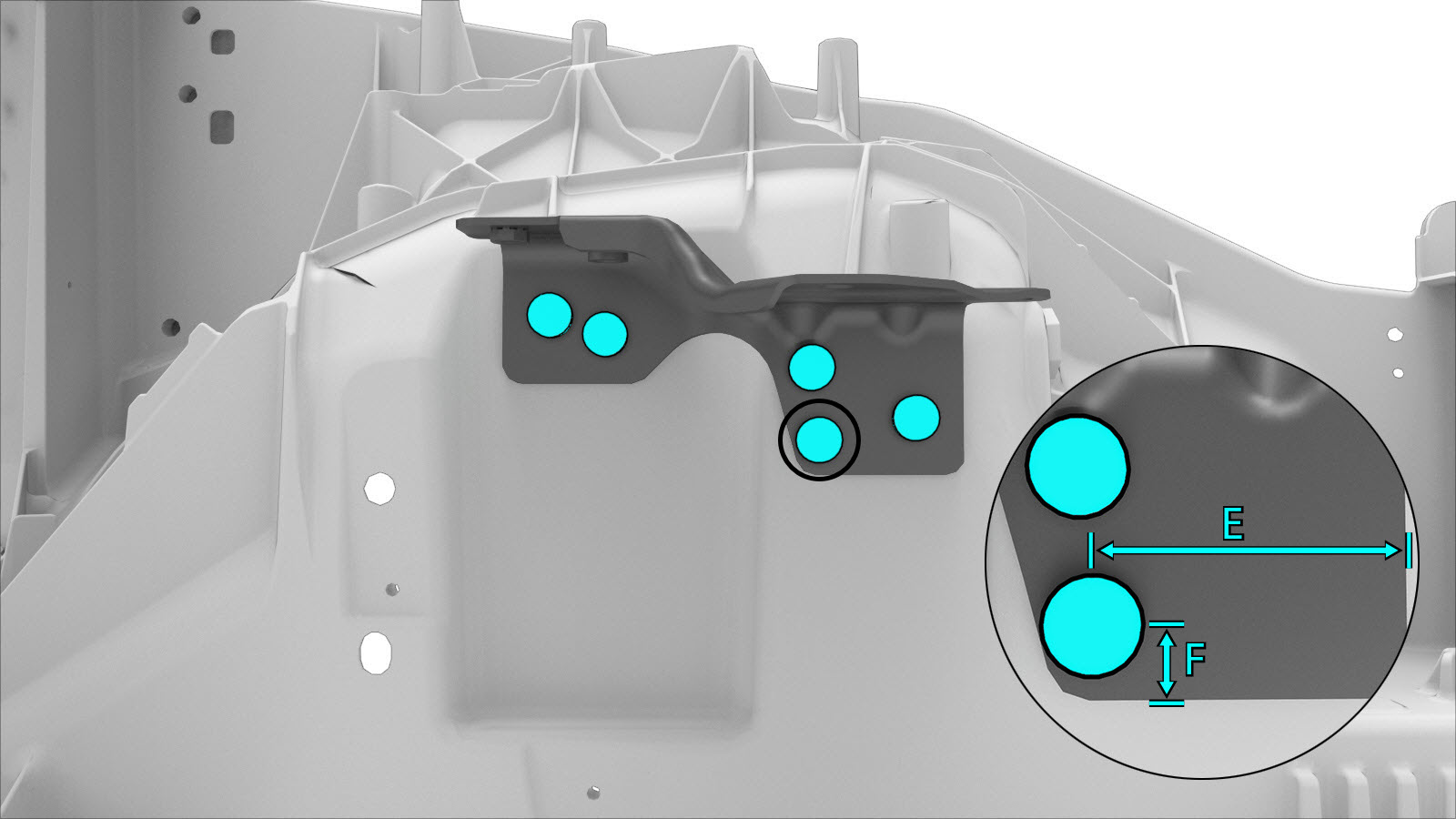

- E = 58 mm.
- F = 14 mm.

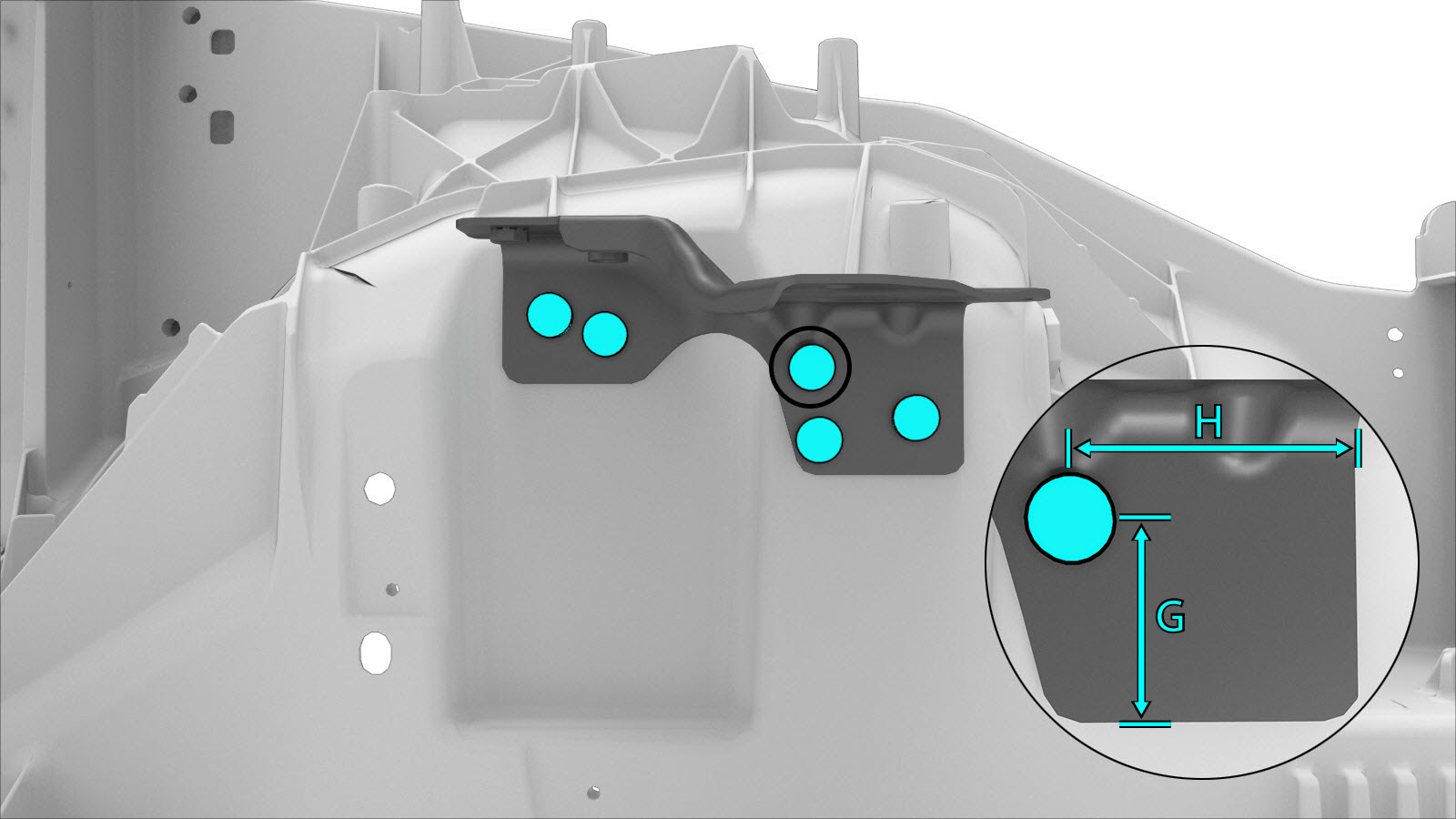

- G = 43 mm.
- H = 61 mm.
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Instale Refuerzo de torre de amortiguador (vehículos fabricados hasta el 6 de febrero de 2023).
Efectúe las operaciones posteriores a la reparación necesarias.
