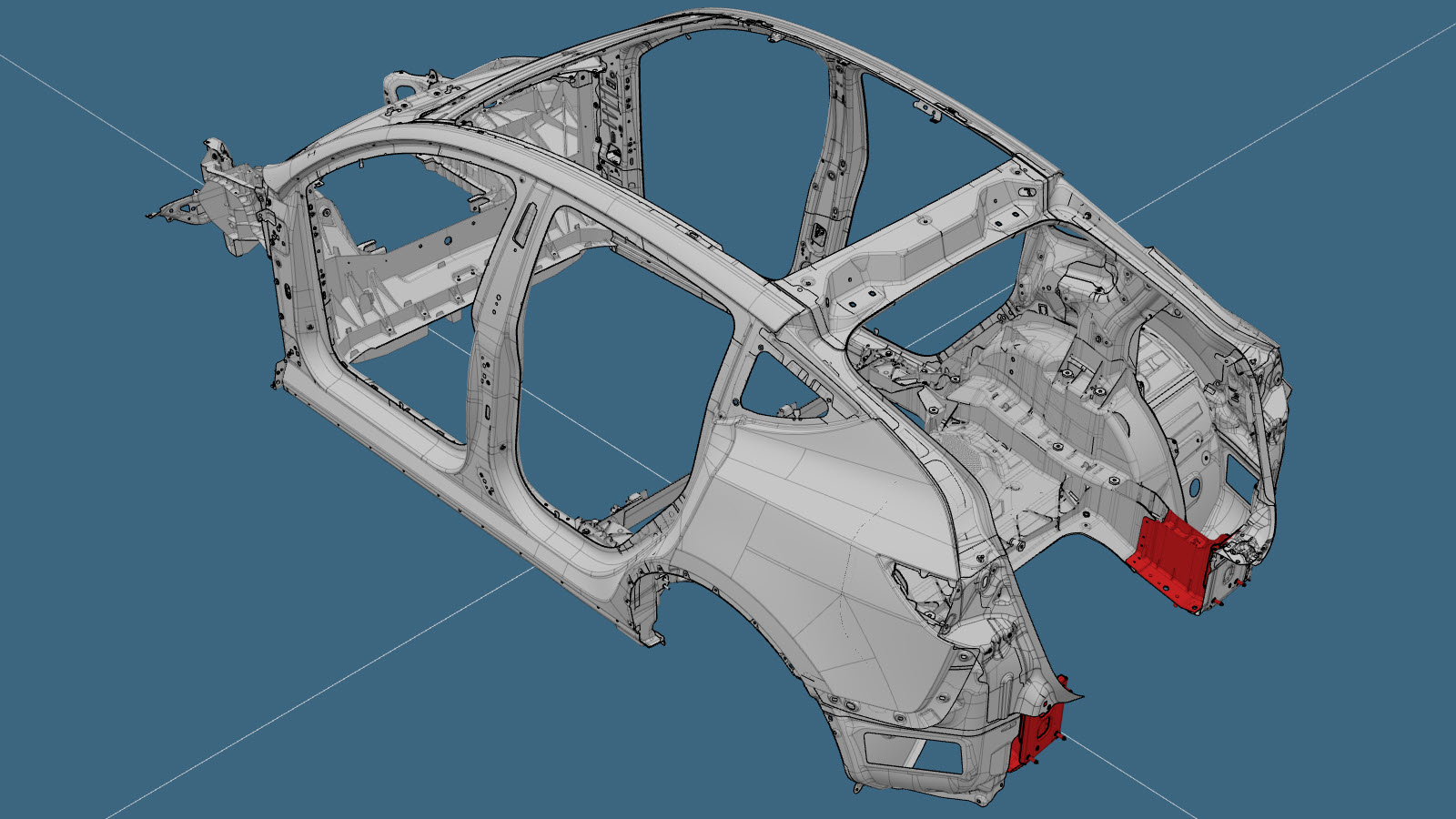

Raíl trasero (sección pequeña)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

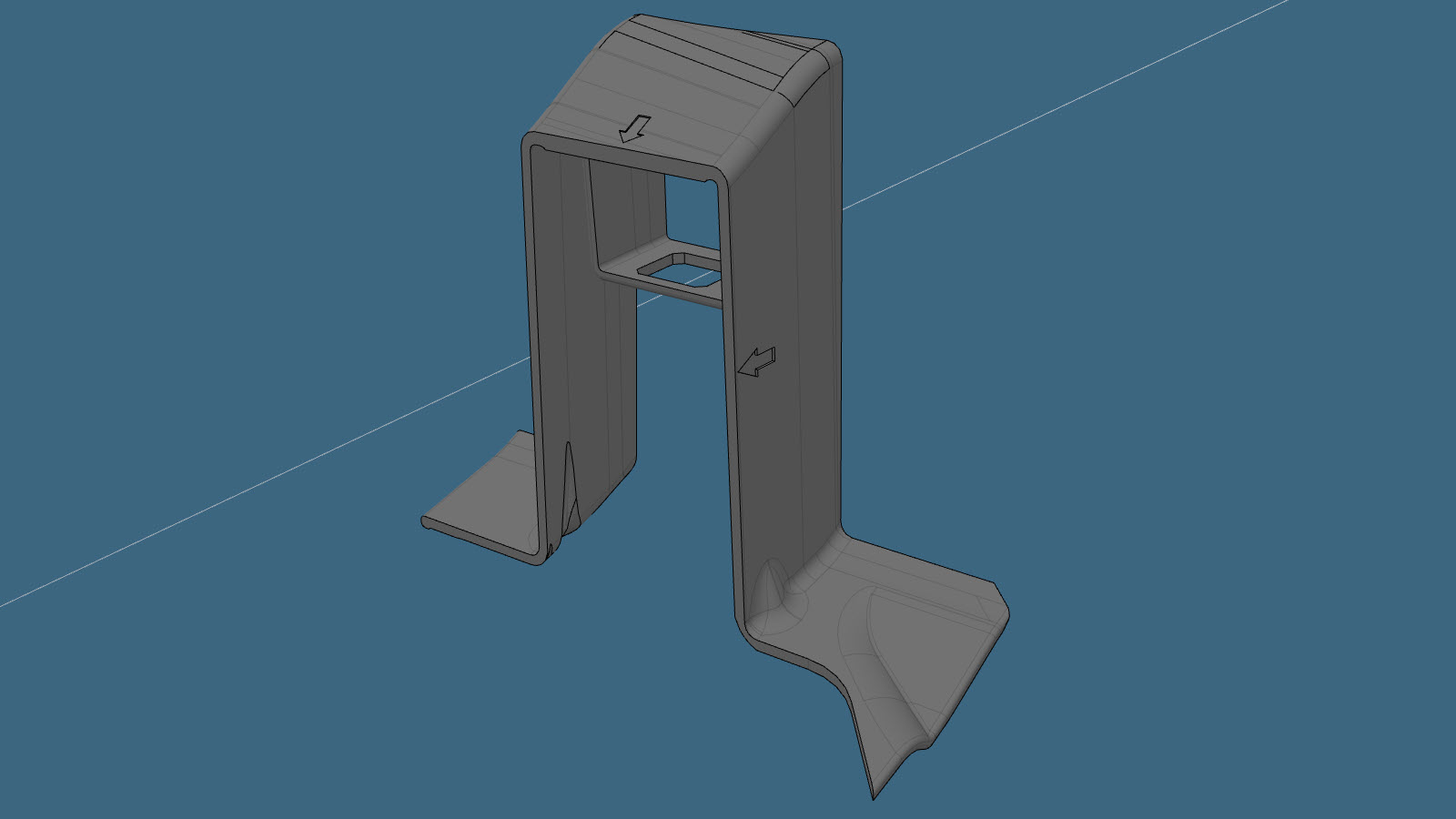

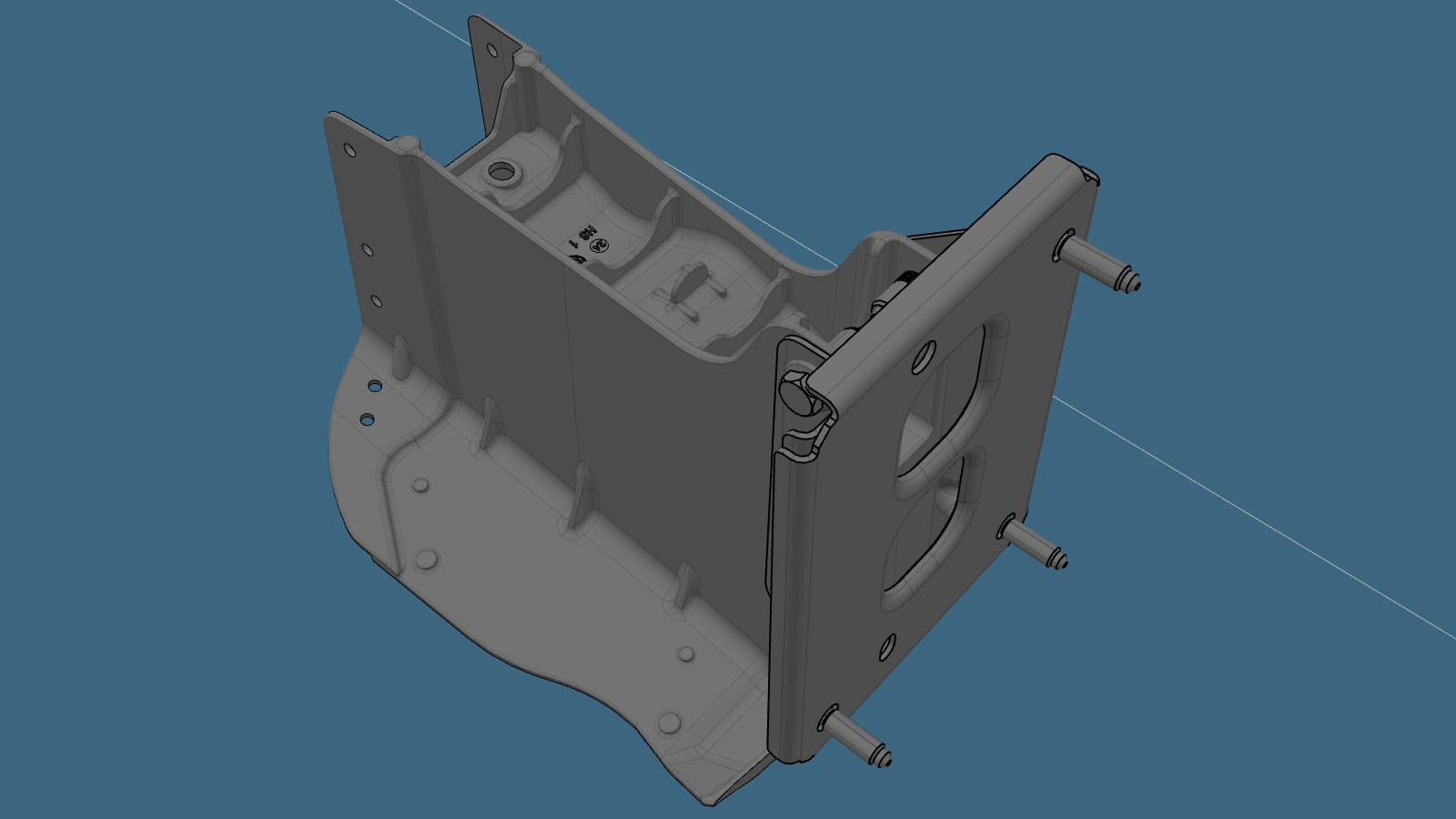

1	MY RUB RAIL SMAL SERVICE ASSEMBLY (Raíl trasero – Sección pequeña)

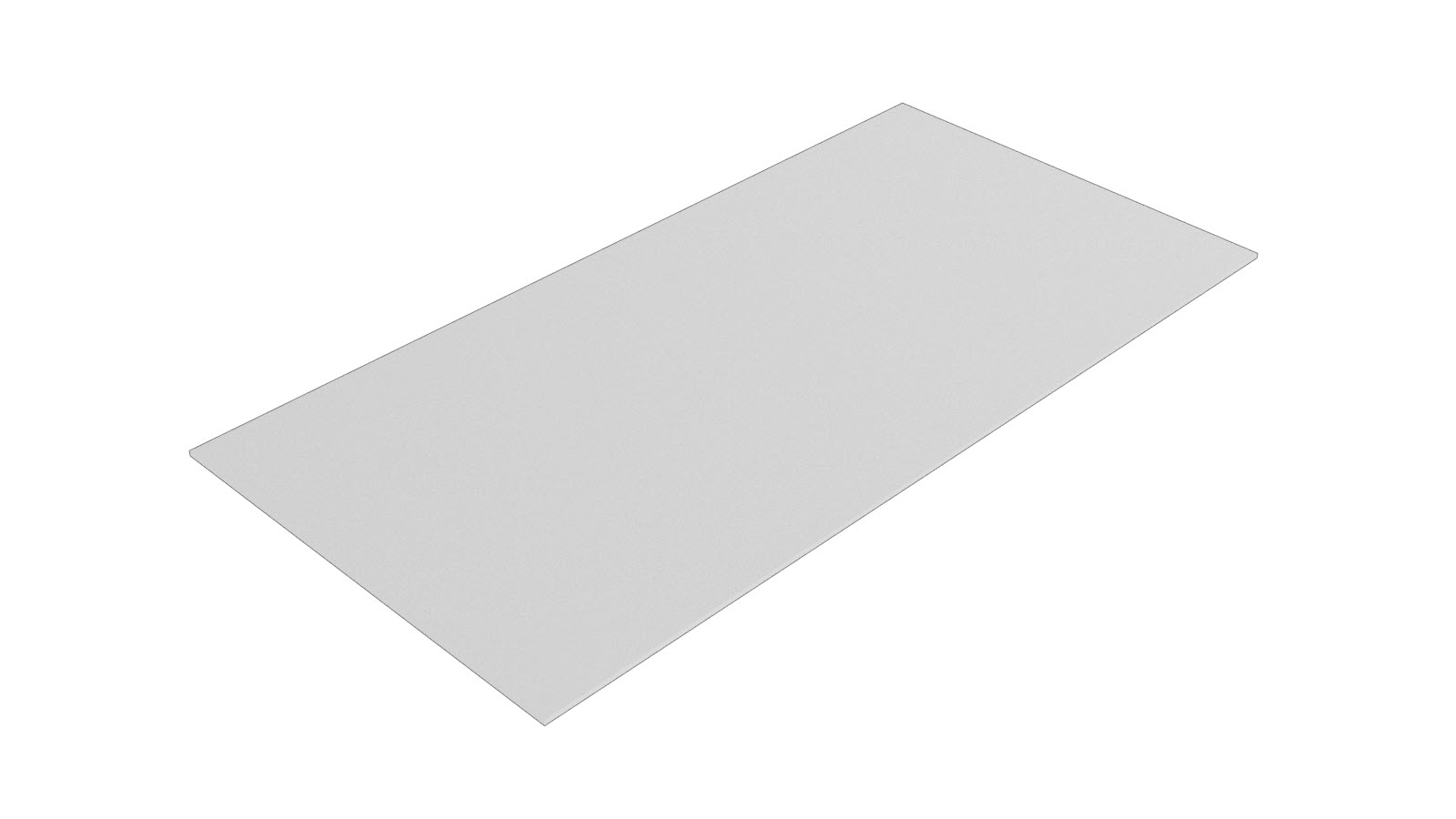

1	BUTYL FOIL PATCH 300X150x2MM (Parche de película de butilo)	Referencia de Tesla 1004969-00-A.
1	MODEL Y RUB SMALL CUTLINE JIG - LEFT HAND	Referencia de Tesla 2173884-00.
1	MODEL Y RUB SMALL CUTLINE JIG - RIGHT HAND	Referencia de Tesla 2173885-00.
10	Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Conjunto de lateral del panel trasero (para bajos de fundición de 1 pieza).
Retire Soporte lateral (inferior).

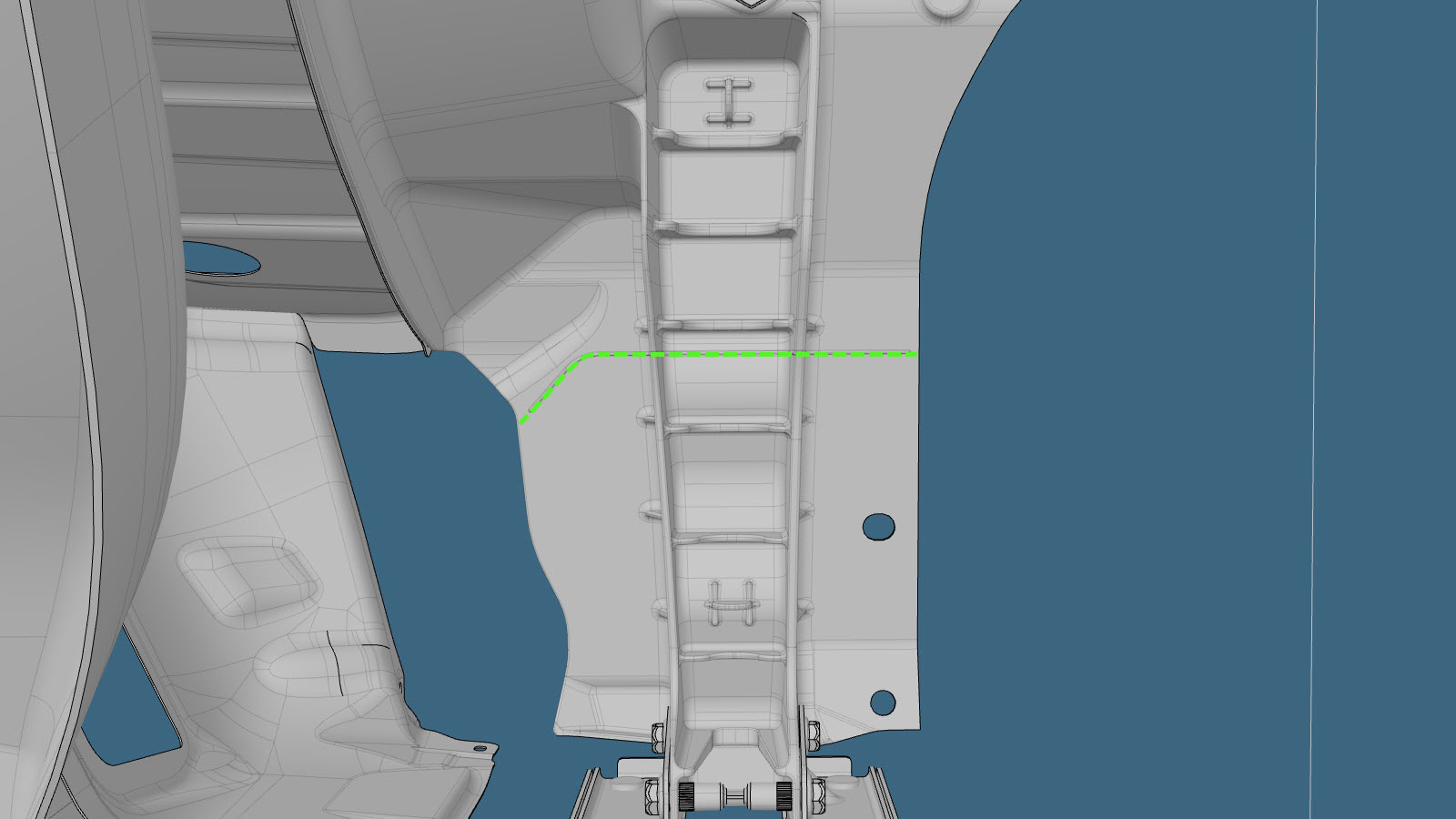

Marque la línea de corte en el componente original.

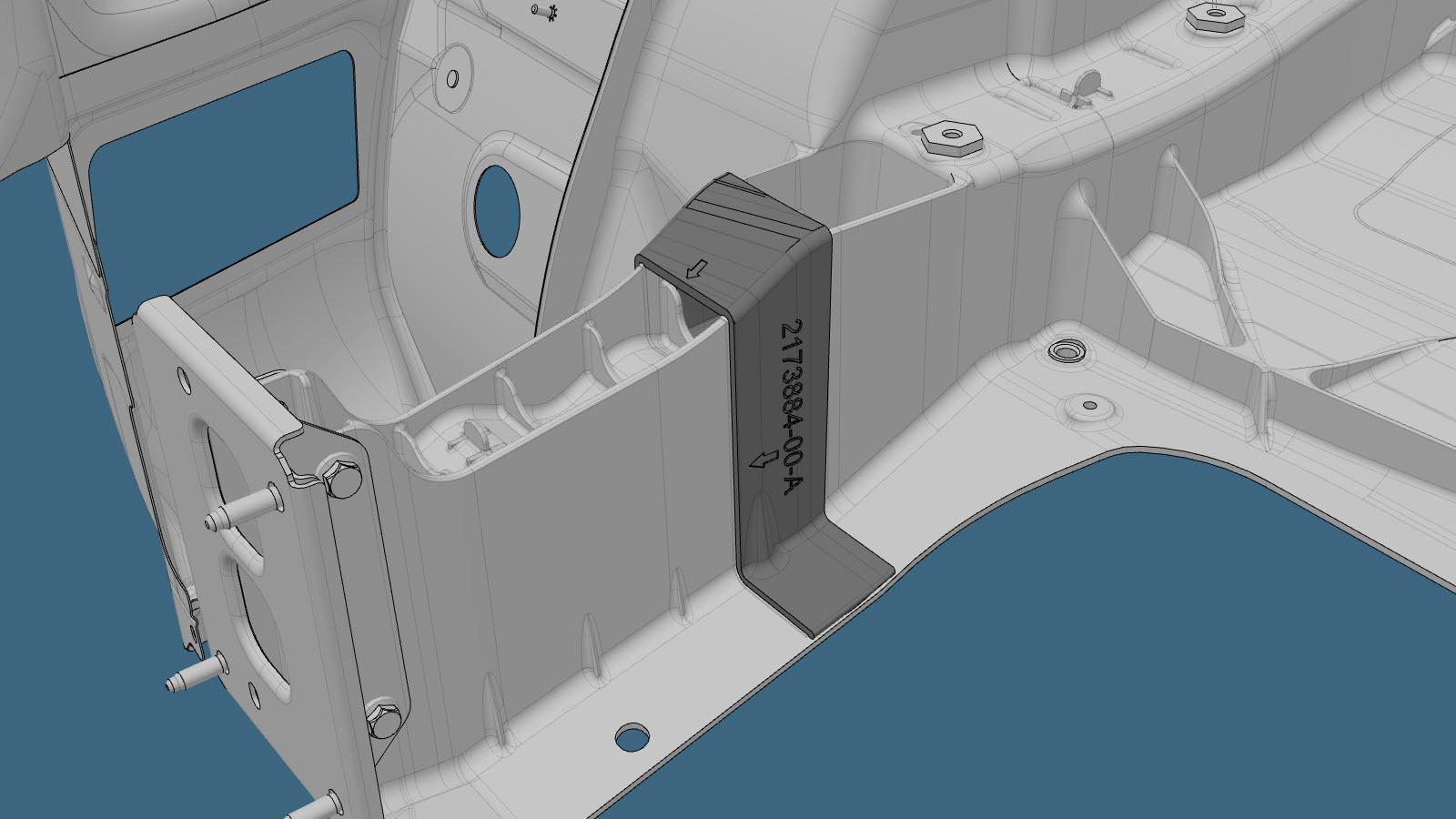

Coloque la plantilla de corte como se indica y, a continuación, marque la línea de corte hacia la parte trasera del vehículo.
Nota
Evite dañar las plantillas para que puedan volver a utilizarse.
Retire el componente original.

Línea de corte
Nota
Corte lo más cerca posible del borde trasero de la línea de corte marcada en el componente original y, a continuación, corte el componente original según sea necesario para que encaje. Las separaciones deben ser lo más pequeñas posible.
Preparación para la instalación.

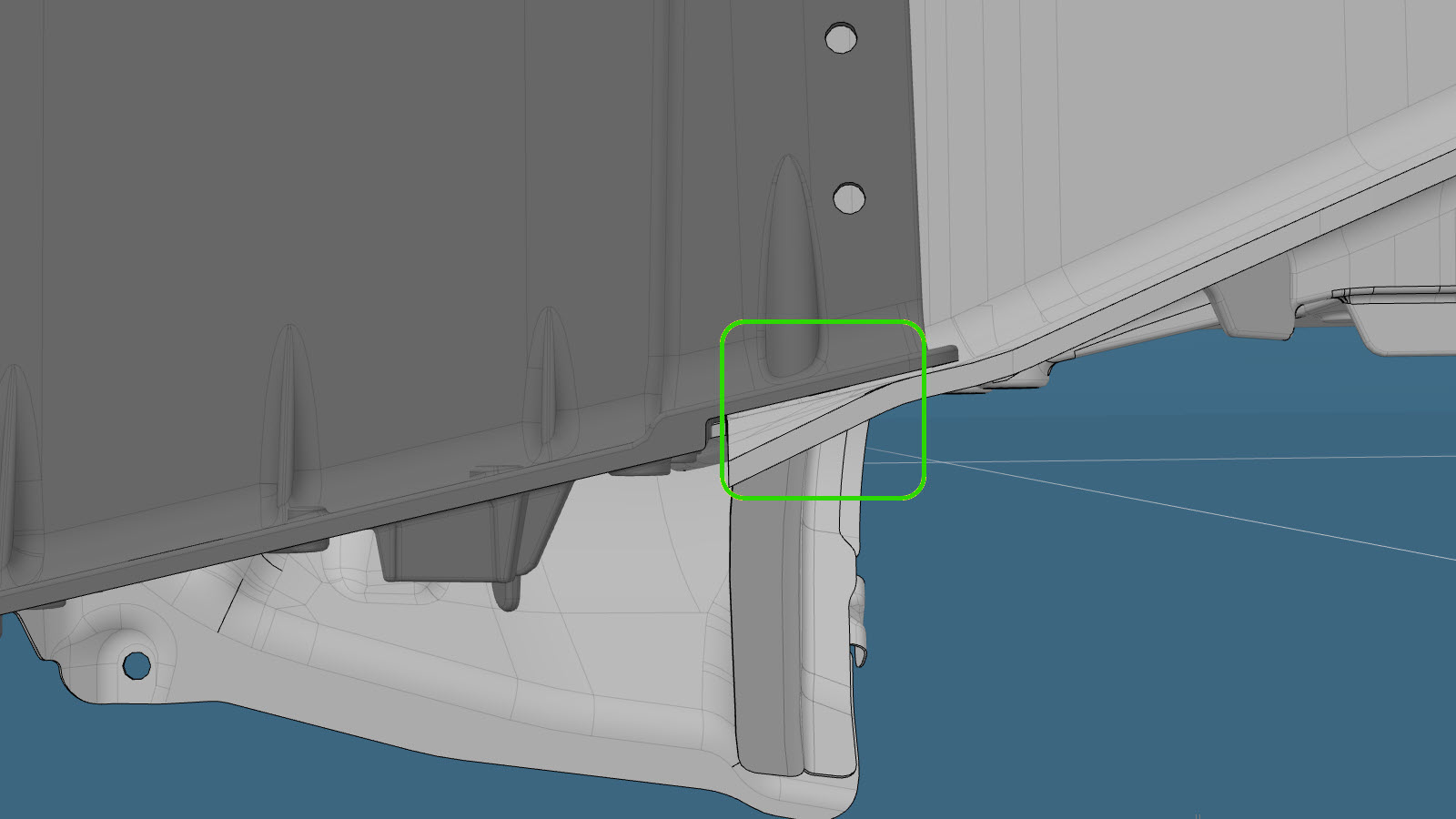

Compruebe si el nuevo componente encaja.
Nota

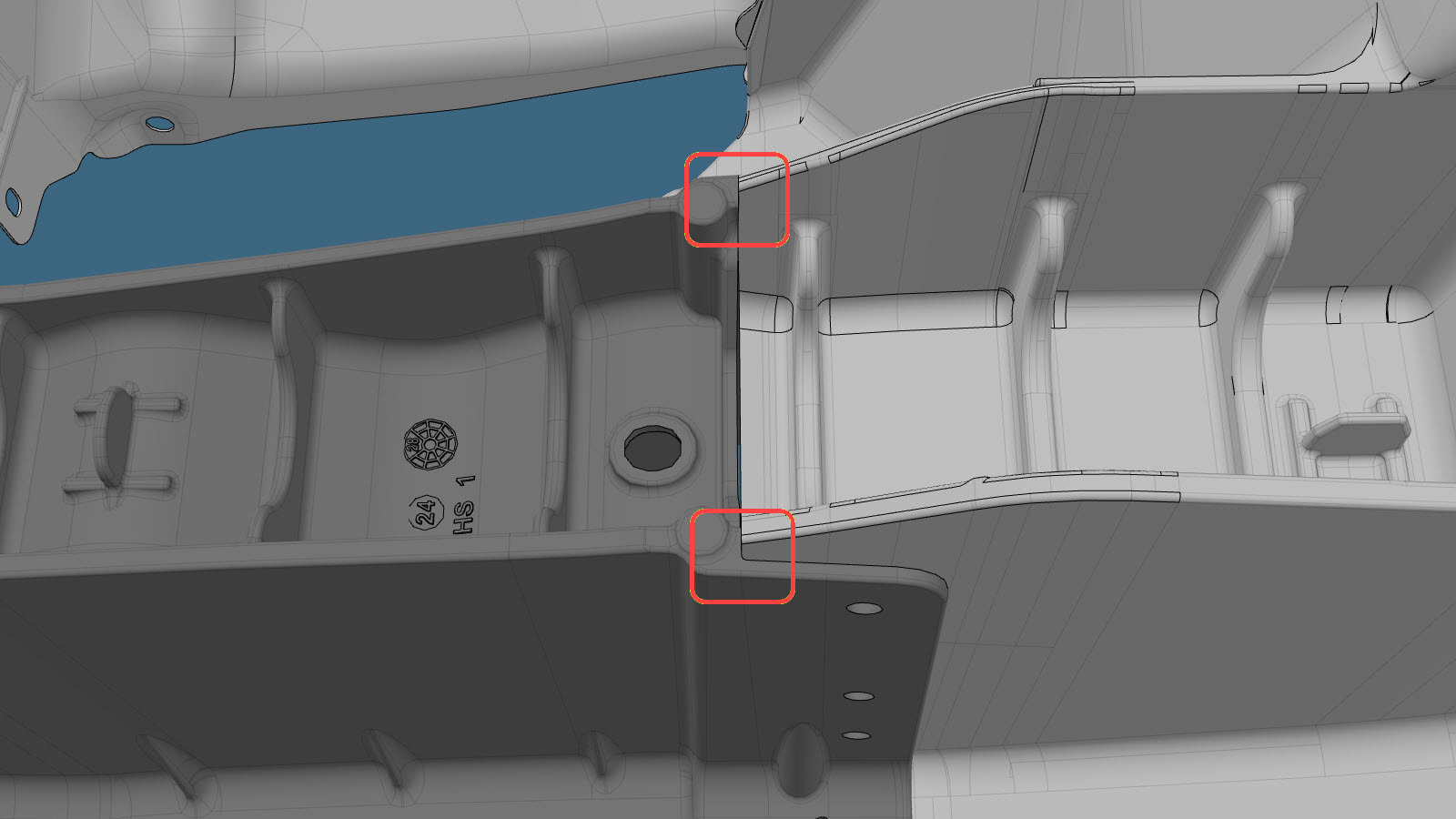

No puede haber huecos en las áreas marcadas en rojo (las esquinas del raíl trasero superior).
Nota
Se permiten huecos de hasta 4 mm en las áreas marcadas en amarillo.
Nota
En las zonas marcadas en verde, puede haber huecos.
Preparación para la instalación.

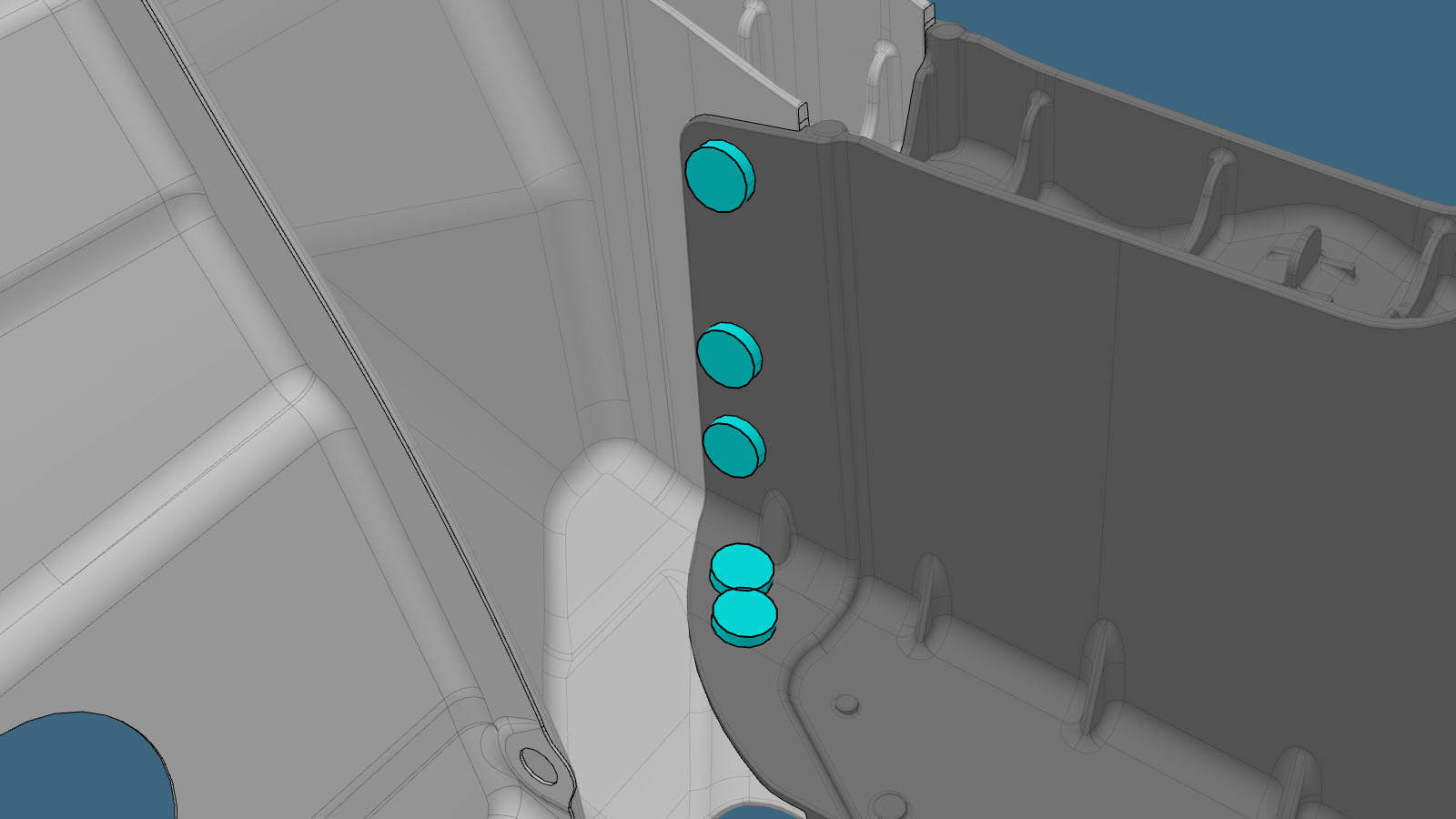

o Remaches estructurales de alta resistencia, 6,5 mm
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.

Nota

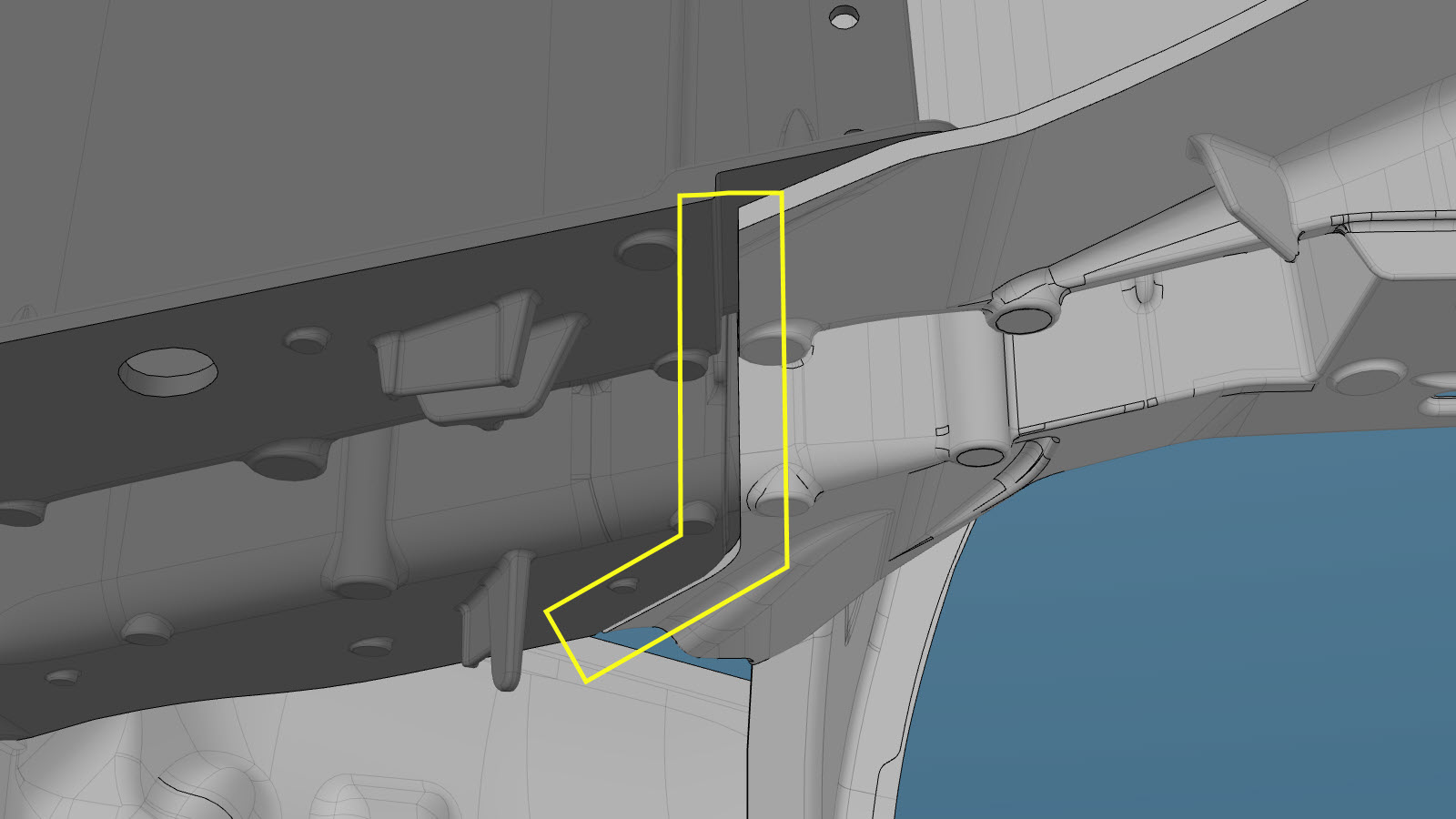

Aplique sellador de uniones en la junta entre el nuevo componente y los bajos traseros de fundición.
Instale Soporte lateral (inferior).
Nota
Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

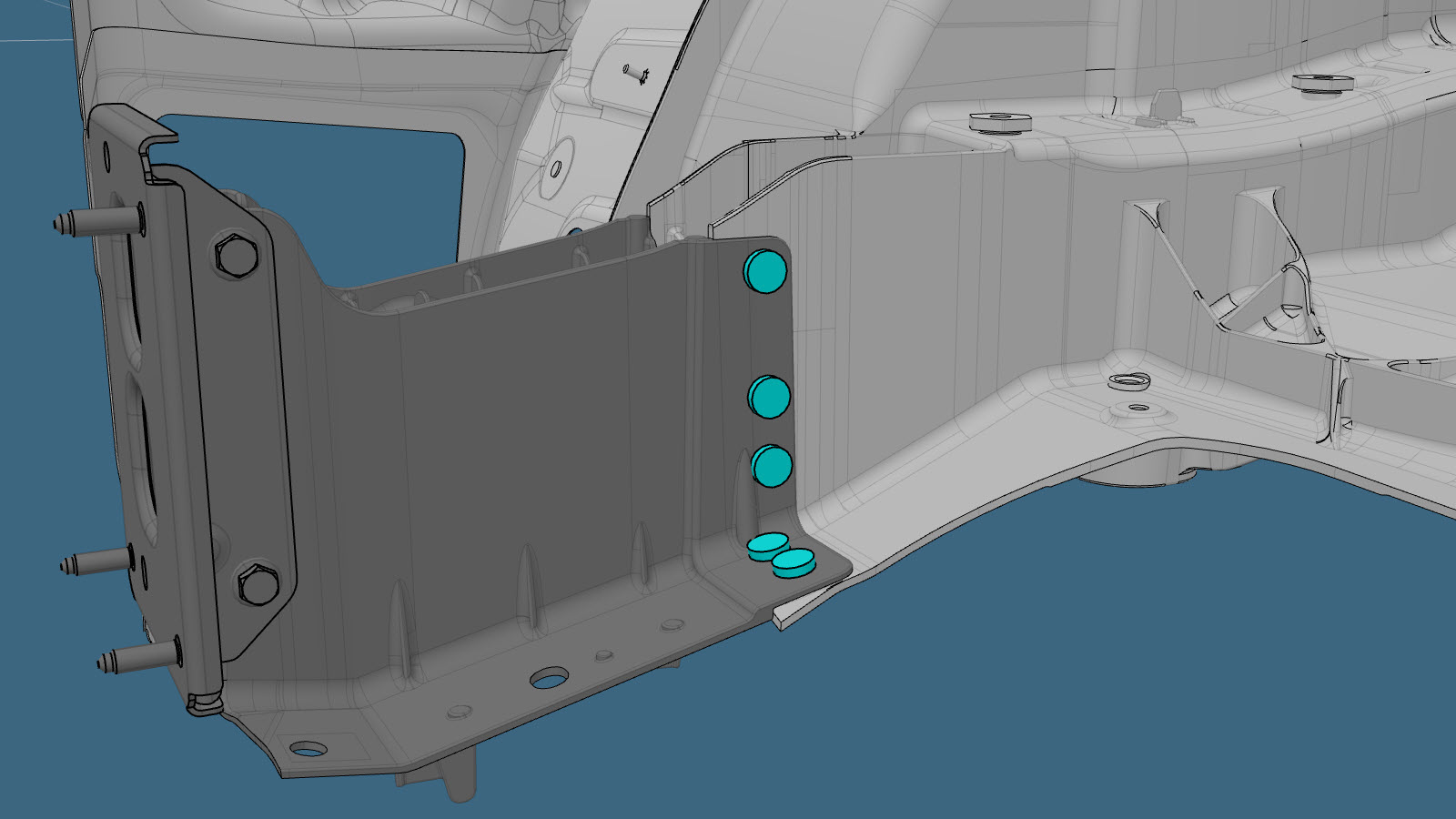

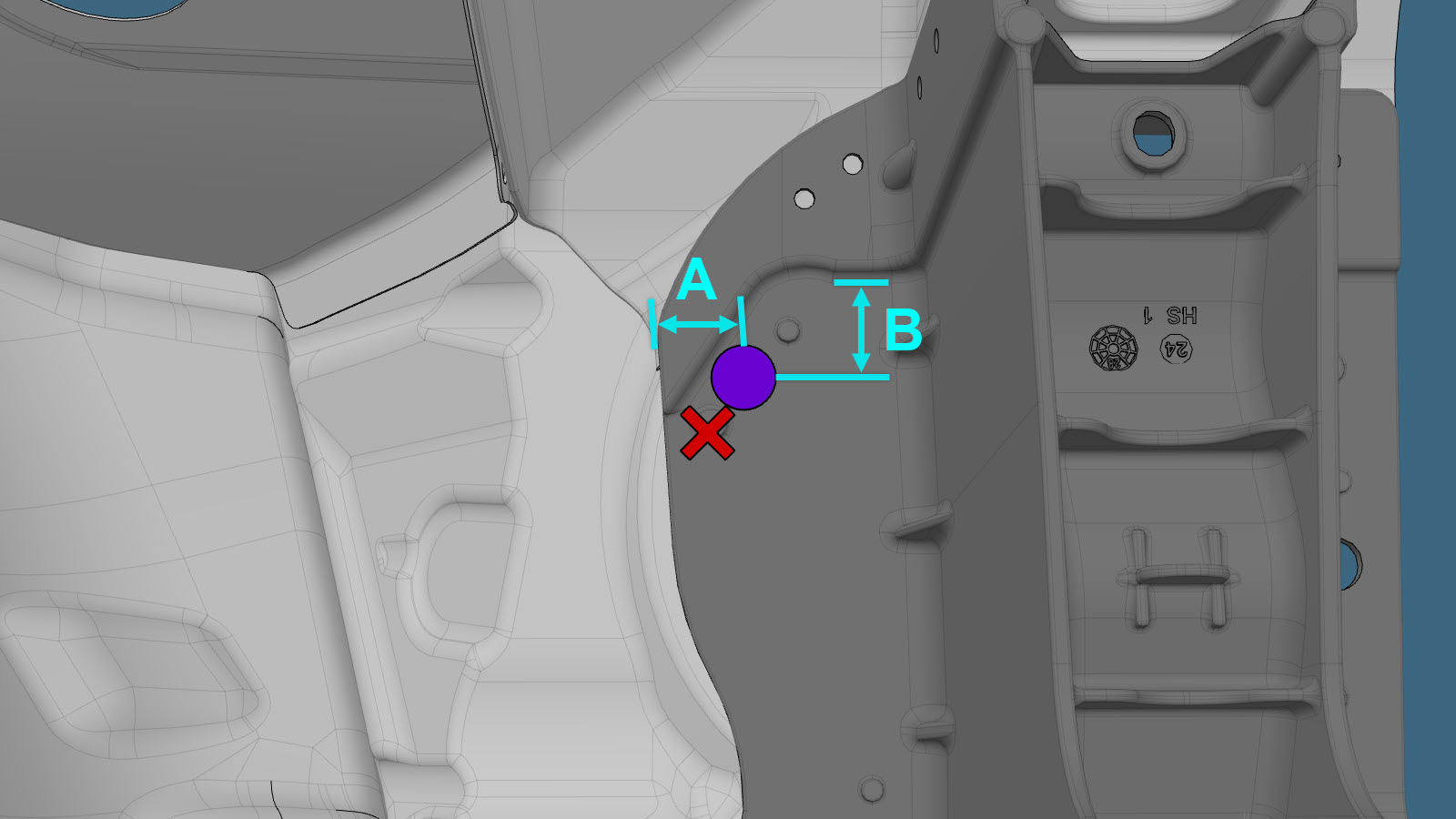

o Remaches abombados estructurales, 6,5 mm
- A = 26 mm
- B = 31 mm
Nota
Reubique el elemento de fijación indicado en la ubicación especificada para el procedimiento del soporte lateral (inferior) para evitar interferencias con el pasador eyector.
Instale Conjunto de lateral del panel trasero (para bajos de fundición de 1 pieza).

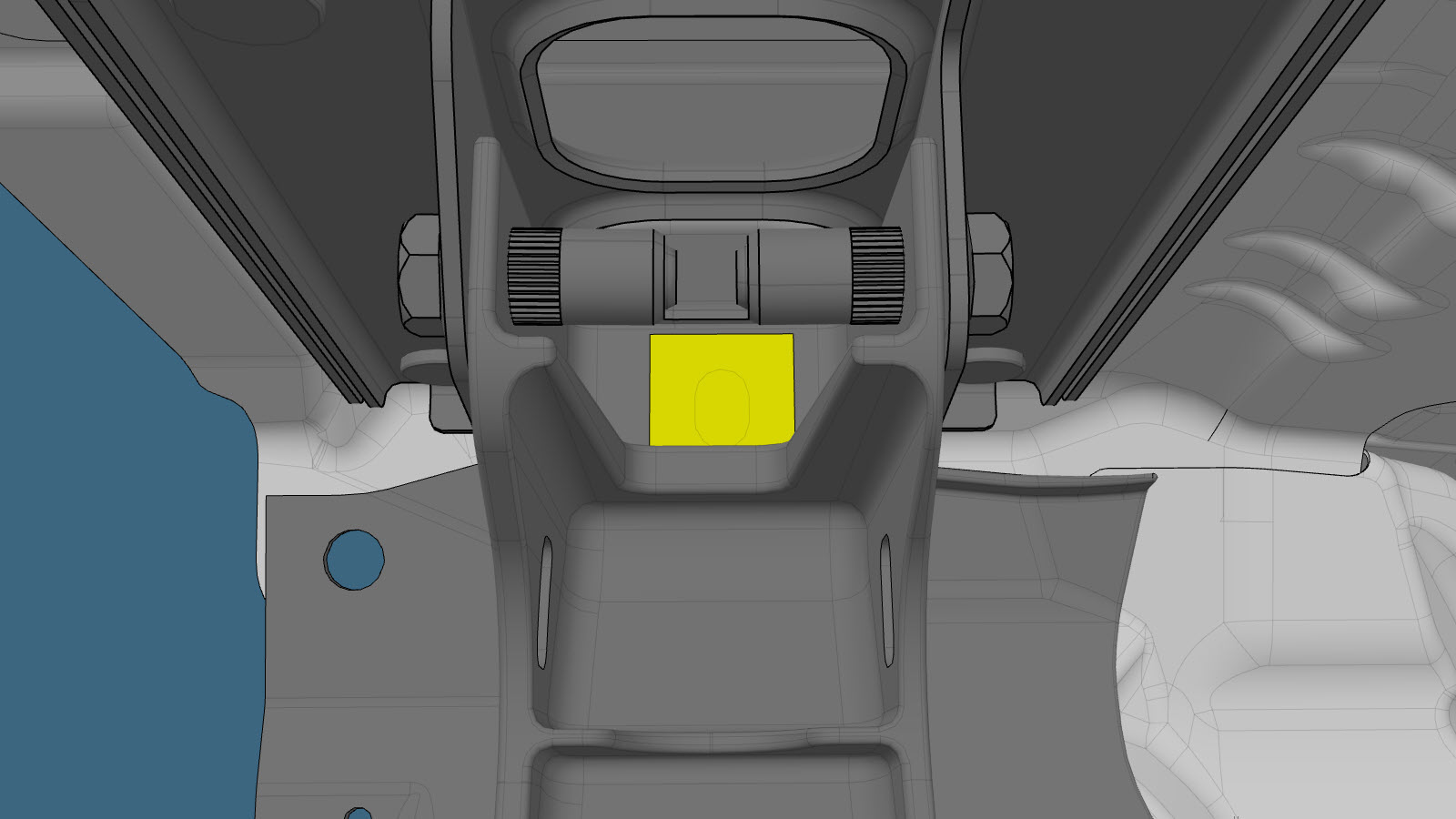

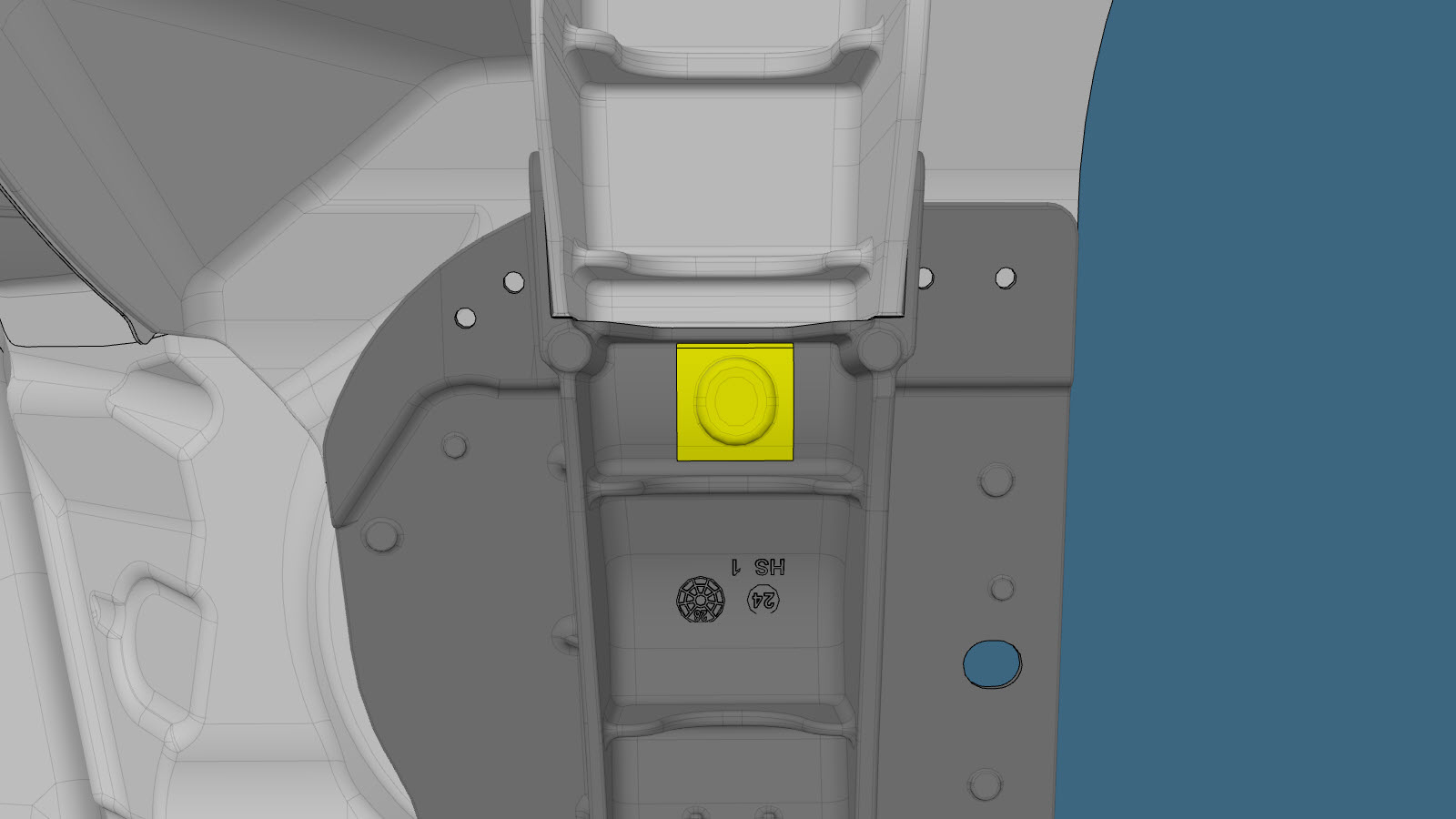

Instale el parche de película de butilo como se indica.
Efectúe las operaciones posteriores a la reparación necesarias.
