Extensión interior del larguero

Código de corrección: 10100138402 10100138502 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

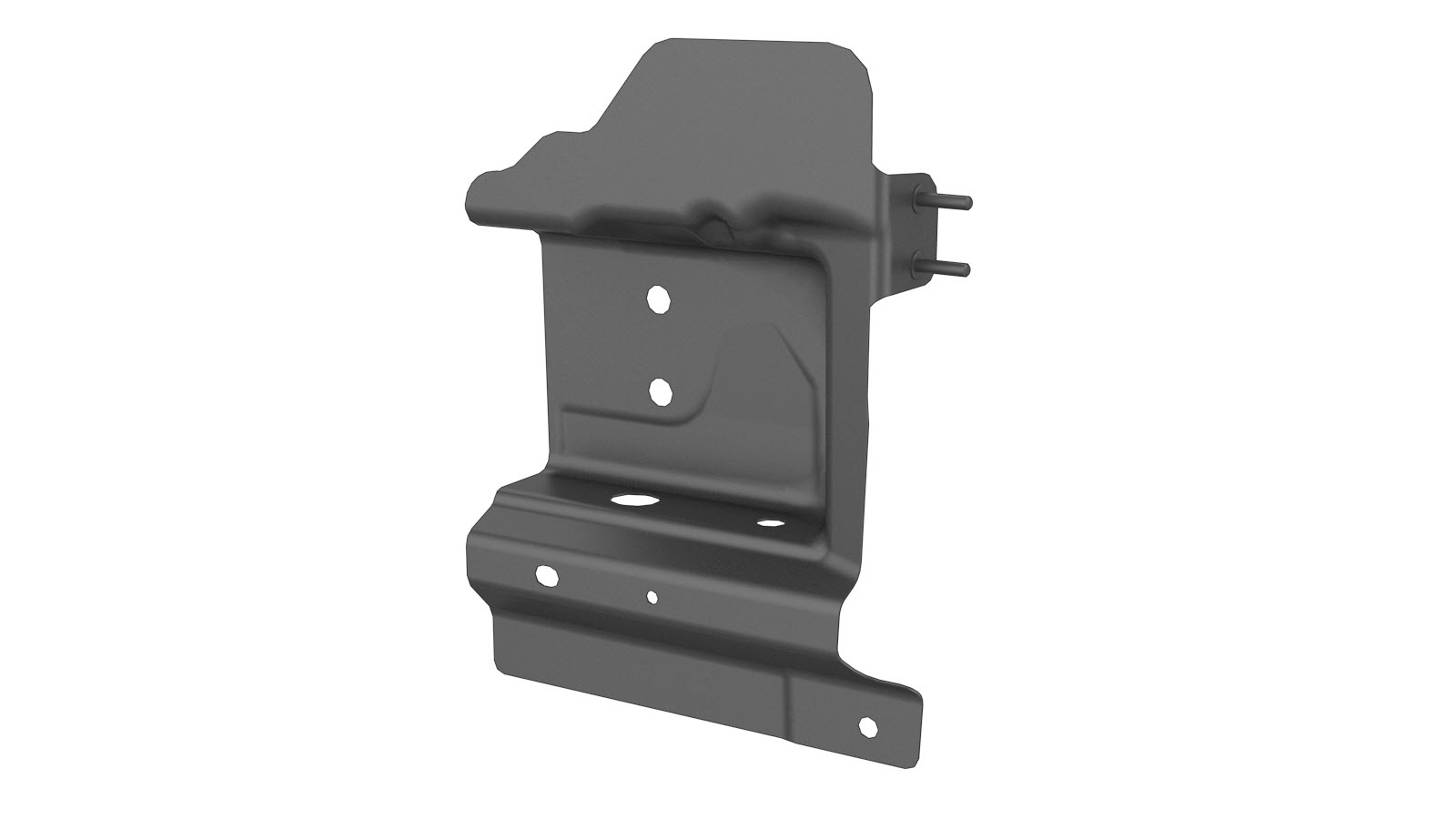

1 ASY EXTN, SILL INNER LWR (Extensión interior del larguero)
2 Remache avellanado estructural, 6,5 mm
1 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

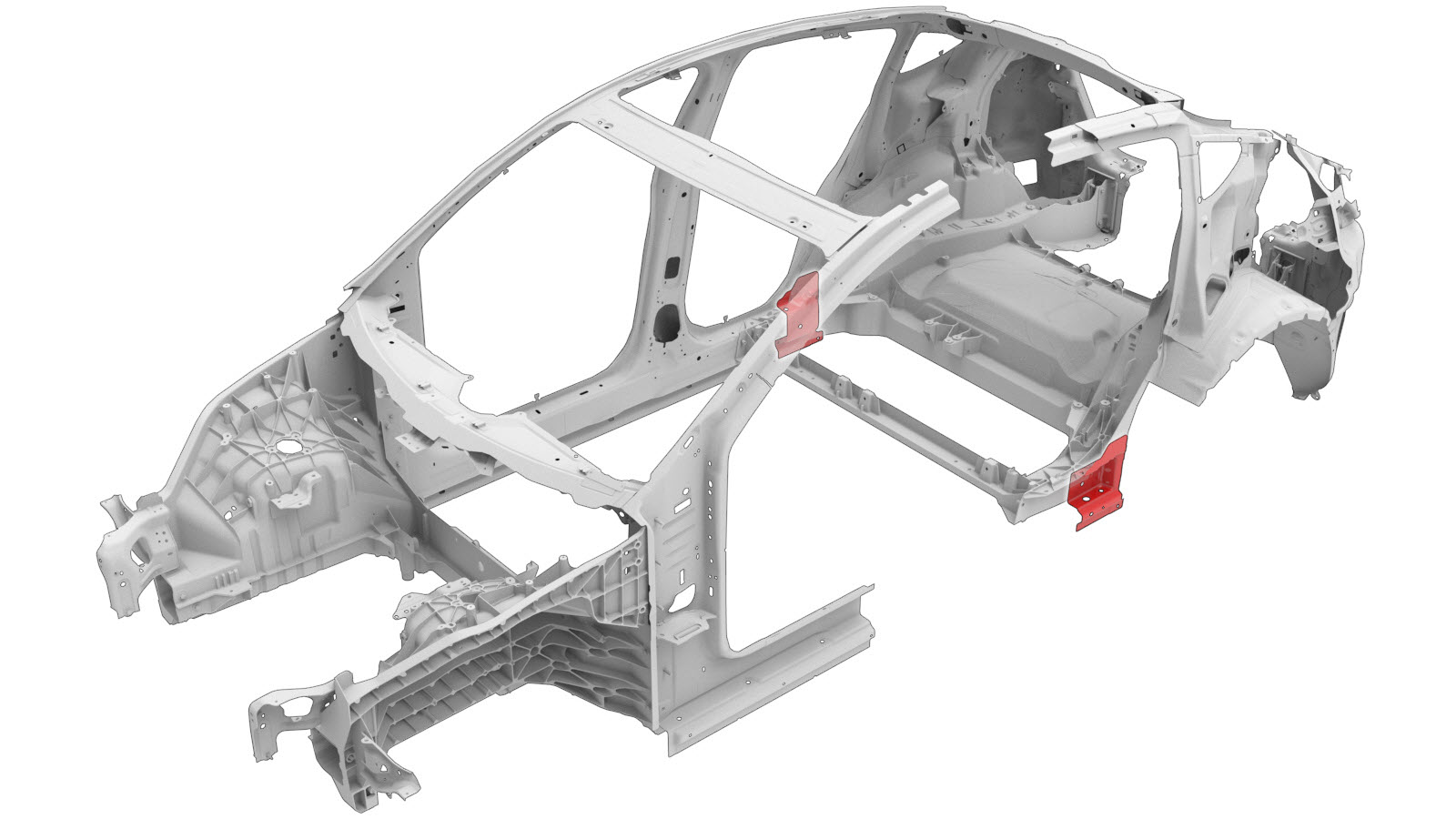

  1. Retire Extensión del paso de rueda (delantero).

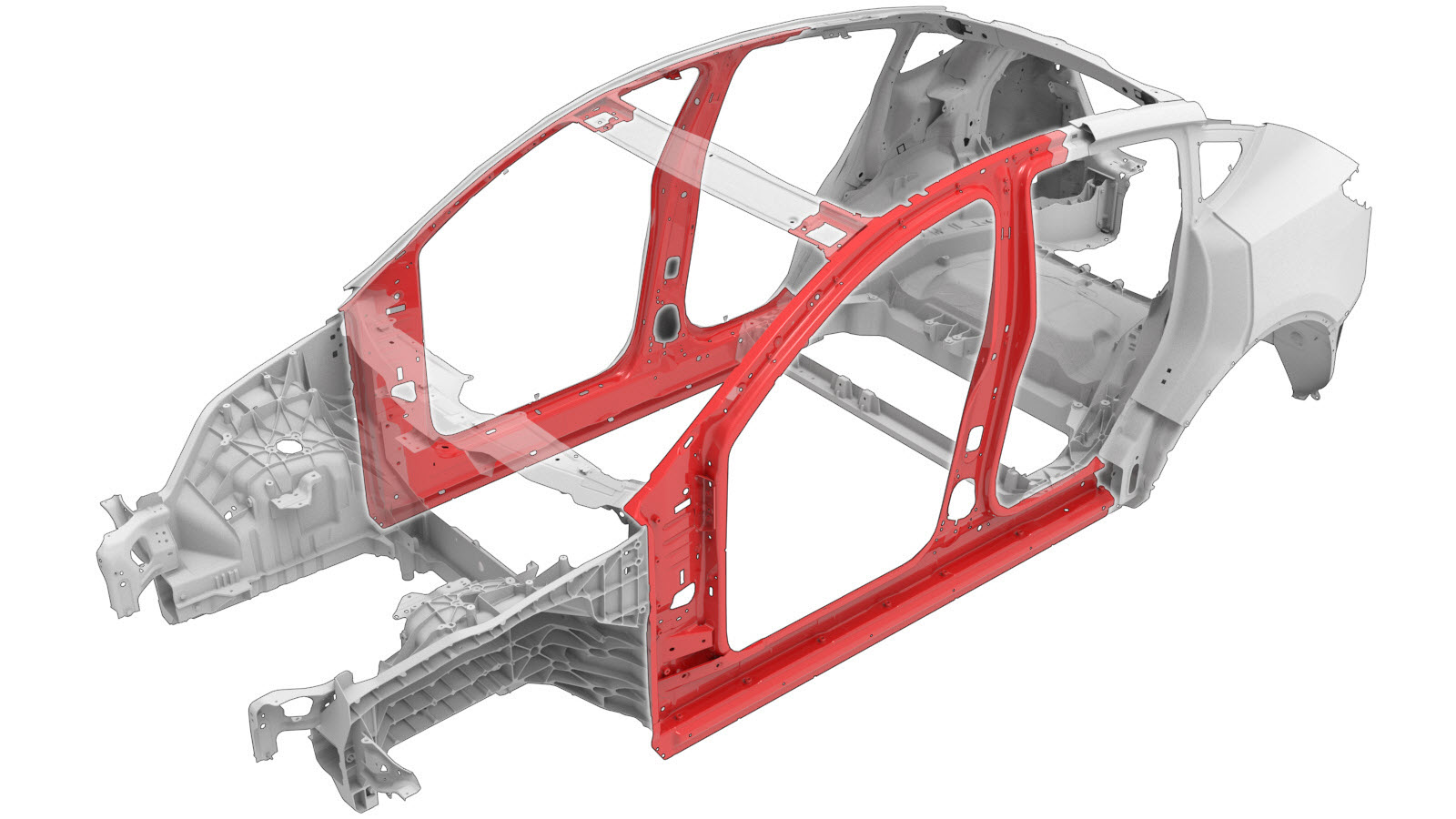

  2. Retire la parte necesaria de la Interior del anillo de la puerta para dejar a la vista el componente subyacente que se desea sustituir.

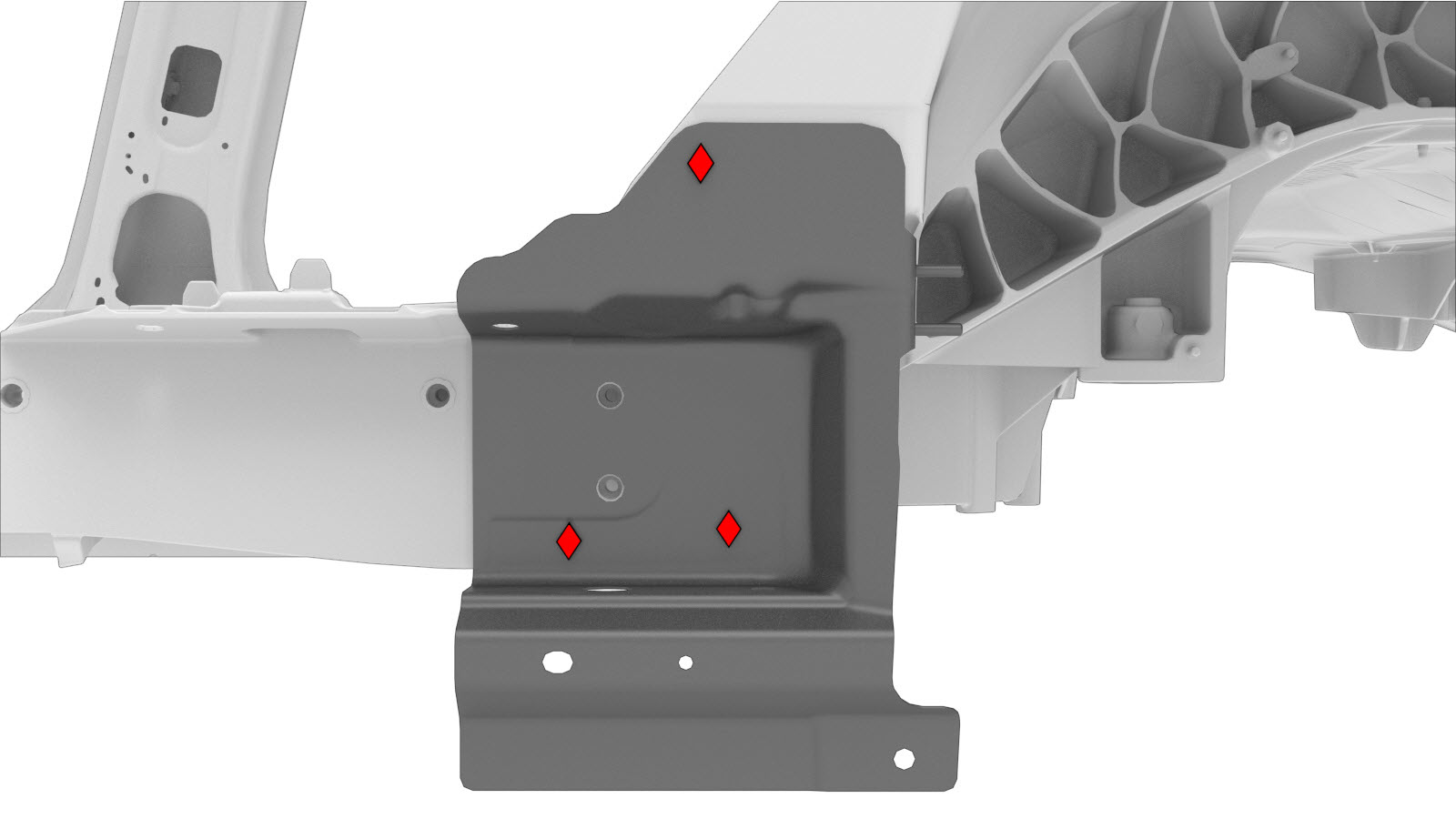

  3. Retire el componente original.
    o SPR de fábrica

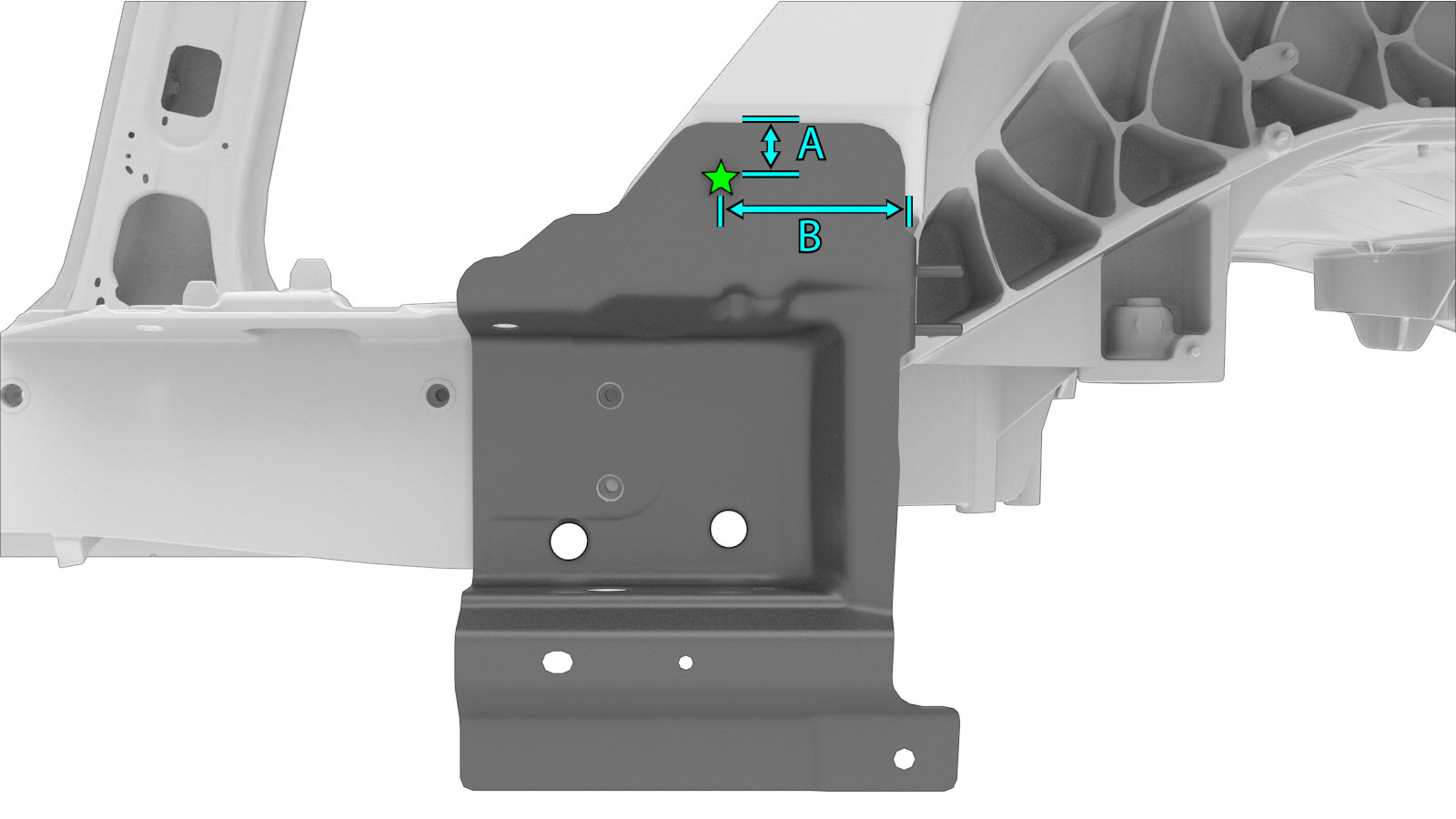

  4. Preparación para la instalación.

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches Flow Form, S38
    • A = 26 mm.
    • B = 85 mm.
  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
  7. Instale Interior del anillo de la puerta.
  8. Instale Extensión del paso de rueda (delantero).

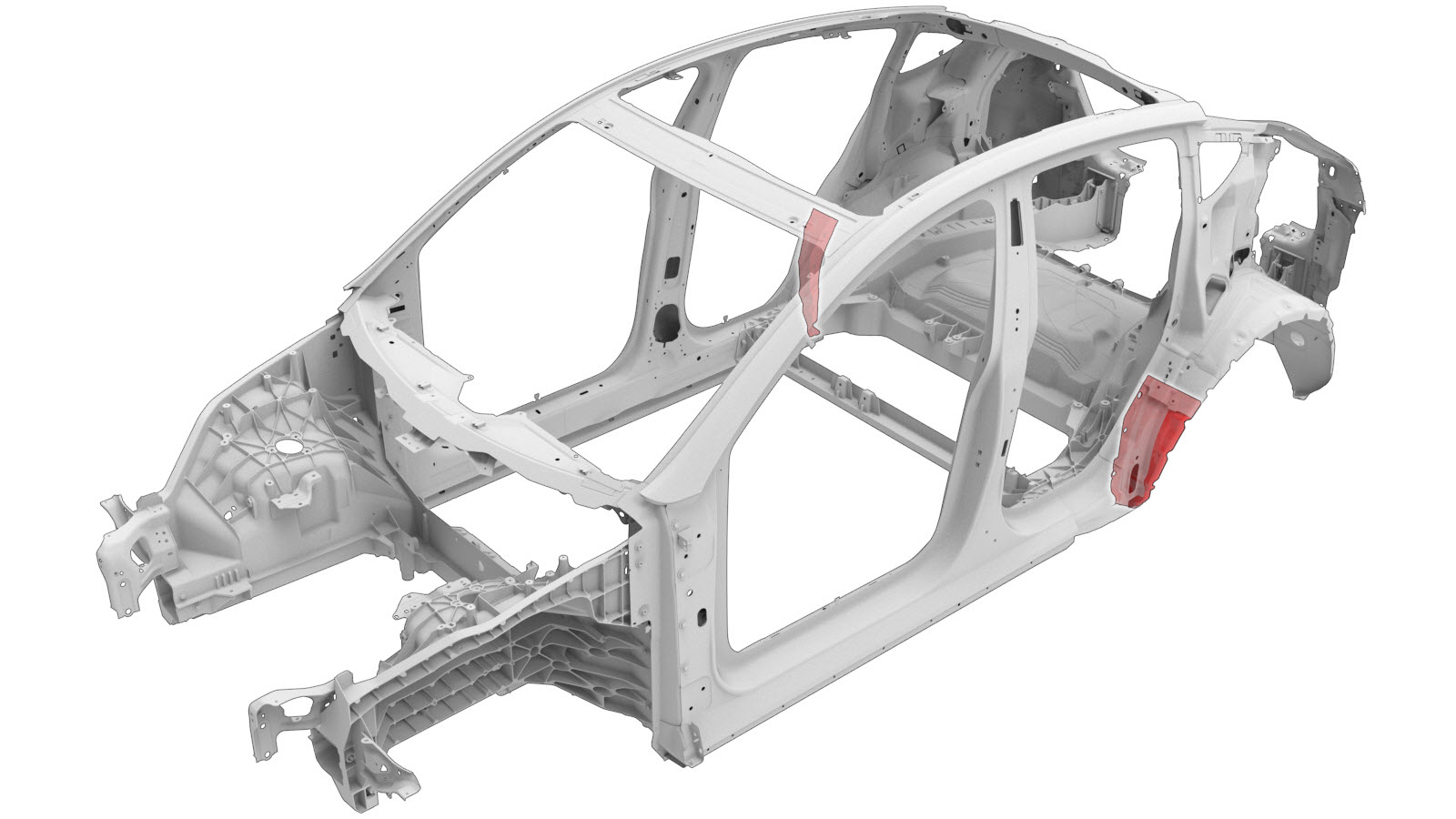

  9. Instale la parte de Exterior del lateral de la carrocería que se retiró para dejar al descubierto el componente que se iba a sustituir.
  10. Efectúe las operaciones posteriores a la reparación necesarias.
