Interior del anillo de la puerta

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas
1 MY ASY-DR RING INR (Interior del anillo de la puerta)

9 Remache abombado estructural, 6,5 mm
4 Remache estructural de alta resistencia, 6,5 mm
6 Remache Flow Form S18
6 Perno BOLT & WSHR[FL],M8-1.25x32 Referencia de Tesla 1119448-00-A.
1 Perno T2000,M8x1.25-30 Referencia de Tesla 1637725-00-A.
7 Perno, cabeza Torx BOLT,TEP,M10-1.5x35 Referencia de Tesla 1618776-00-B.
Informational PurposesAn informational icon, calling your attention
Nota
Las cantidades anteriores de remaches son para la reparación completa. Consulte Descripciones de la sección del interior del anillo de la puerta para obtener información sobre los dispositivos de fijación necesarios para las reparaciones de la sección.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Descripciones de la sección del interior del anillo de la puerta

Interior del anillo de la puerta, subconjuntos y secciones de los subconjuntos
El interior del anillo de la puerta (se muestra a continuación) es un solo componente y se puede sustituir como una sola reparación: Como alternativa, en lugar de sustituir el interior del anillo de la puerta al completo se pueden reemplazar partes del exterior del anillo de la puerta con porciones del interior del anillo de la puerta mediante las líneas de corte descritas en este documento.

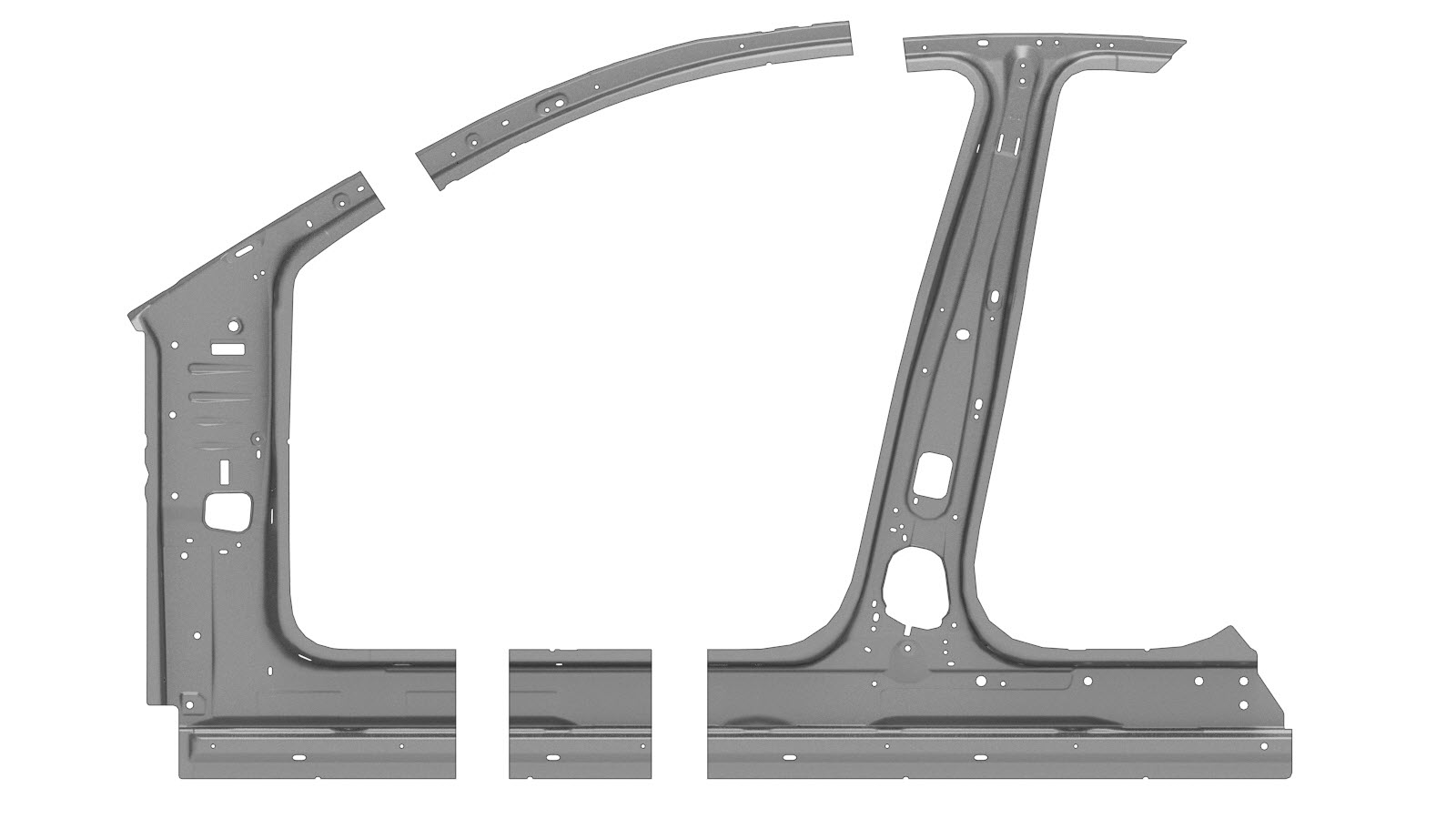

Interior del anillo de la puerta (completo) Secciones del interior del anillo de la puerta



Descripciones de la sección del interior del anillo de la puerta

Sección del pilar A

Línea de corte

Línea/punto de referencia

  • A = 62 mm.
  • B = 105 mm.
  • E = 206 mm.
  • F = 138 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Creación de una placa de refuerzo 80 mm de ancho, e instálela como se indica.

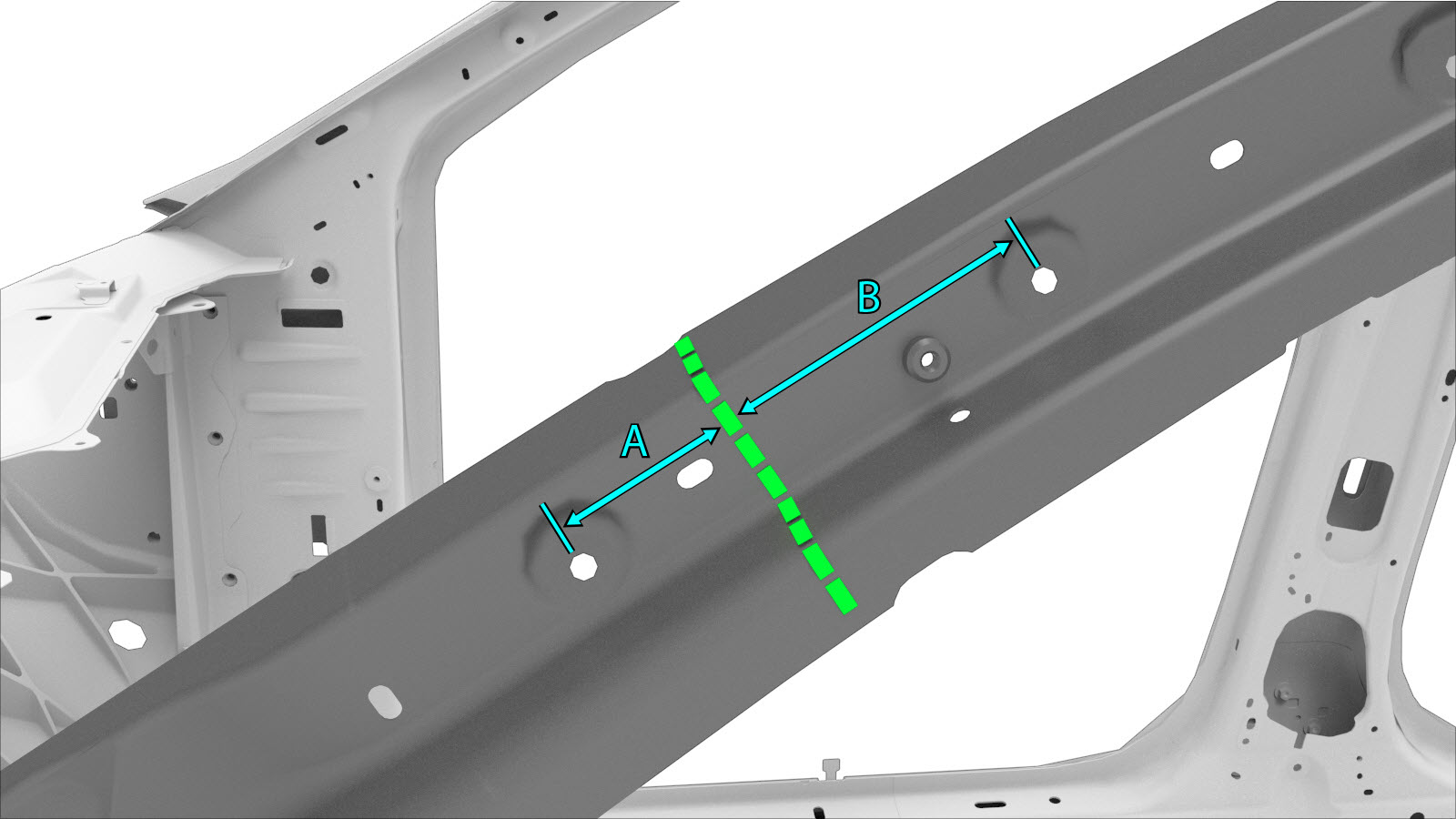

Línea de corte del pilar de la bisagra con el pilar A

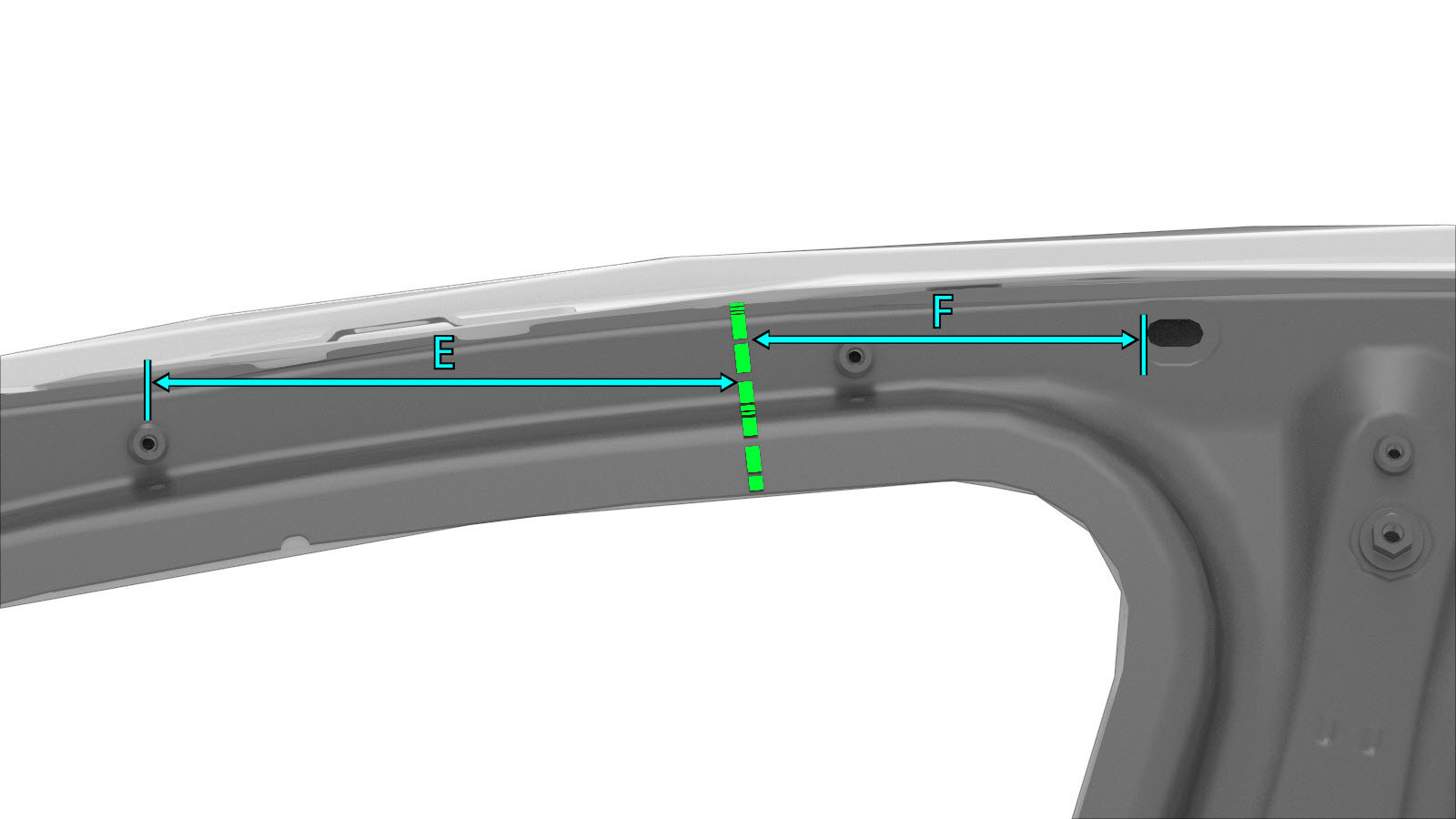

Línea de corte del pilar A con el pilar B

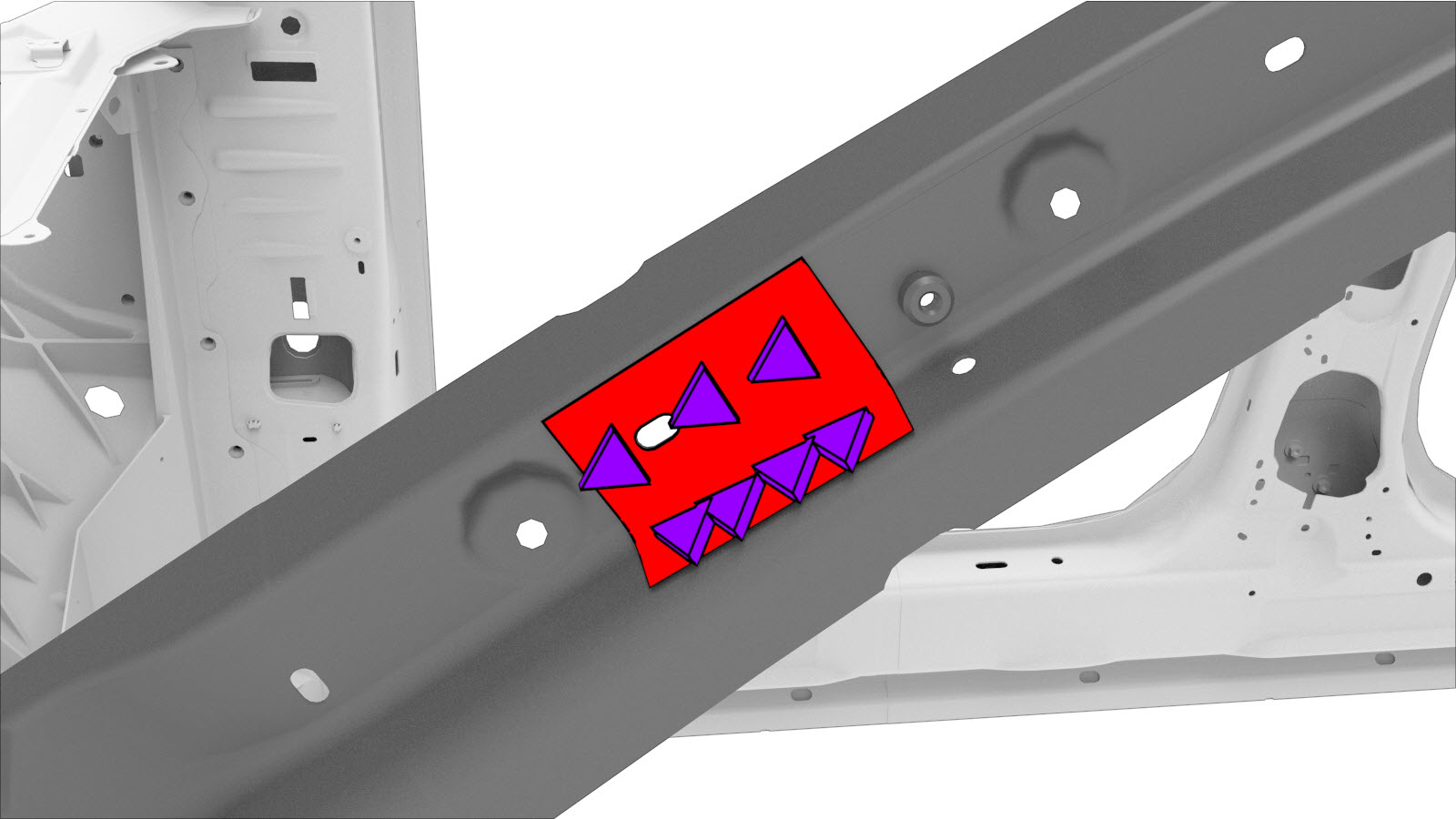

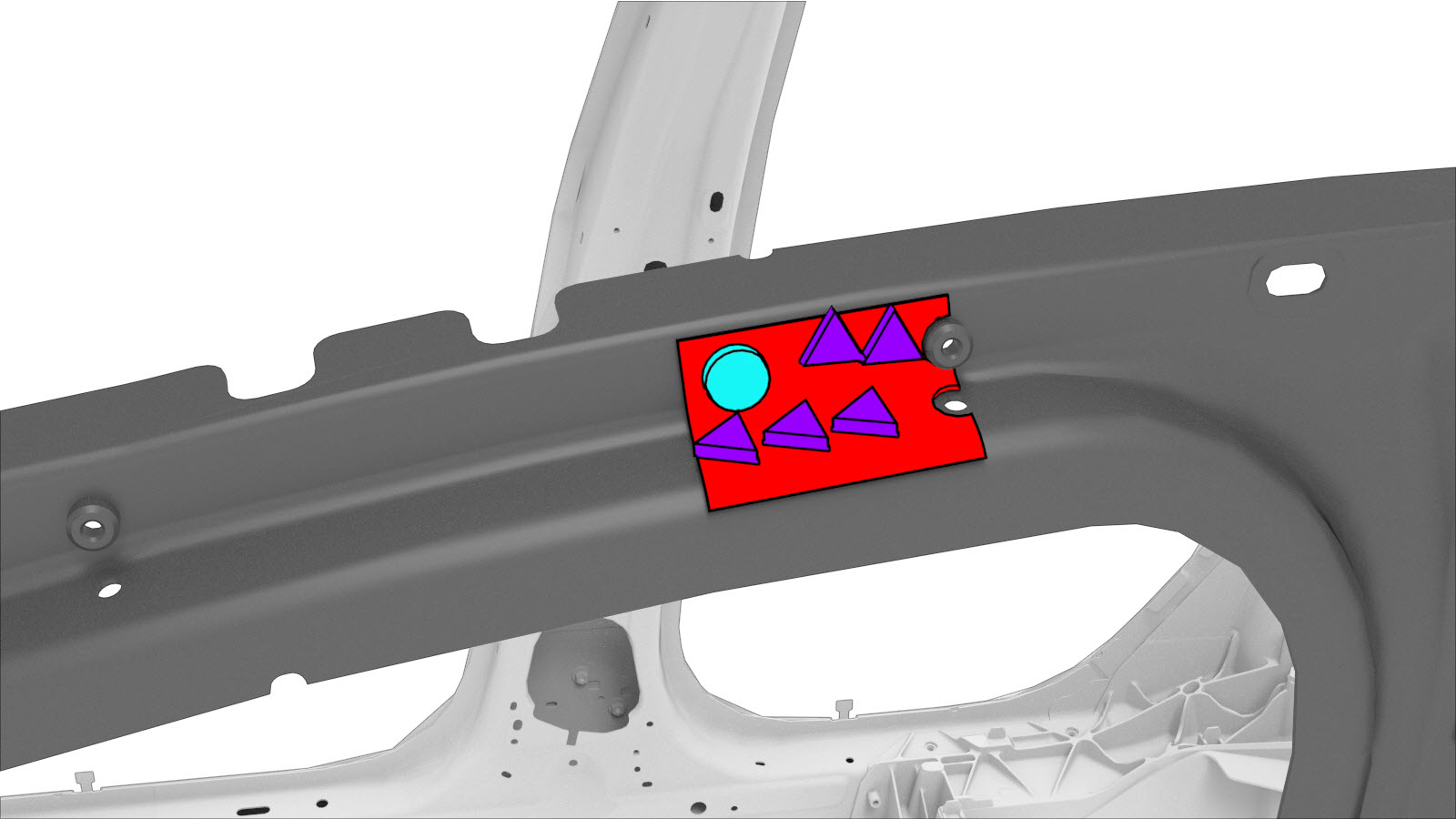

Placa de refuerzo del pilar de bisagra con el pilar A

Placa de refuerzo del pilar A con el pilar B

Sección del pilar de la bisagra

Línea de corte

Línea/punto de referencia

  • A = 62 mm.
  • B = 105 mm.
  • C = 497 mm.
  • D = 253 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Informational PurposesAn informational icon, calling your attention
Nota
Cada placa de refuerzo debe tener una anchura de 80 mm.

Línea de corte del pilar de la bisagra con el pilar A

Línea de corte del pilar de la bisagra con el larguero

Placa de refuerzo del pilar de bisagra con el pilar A

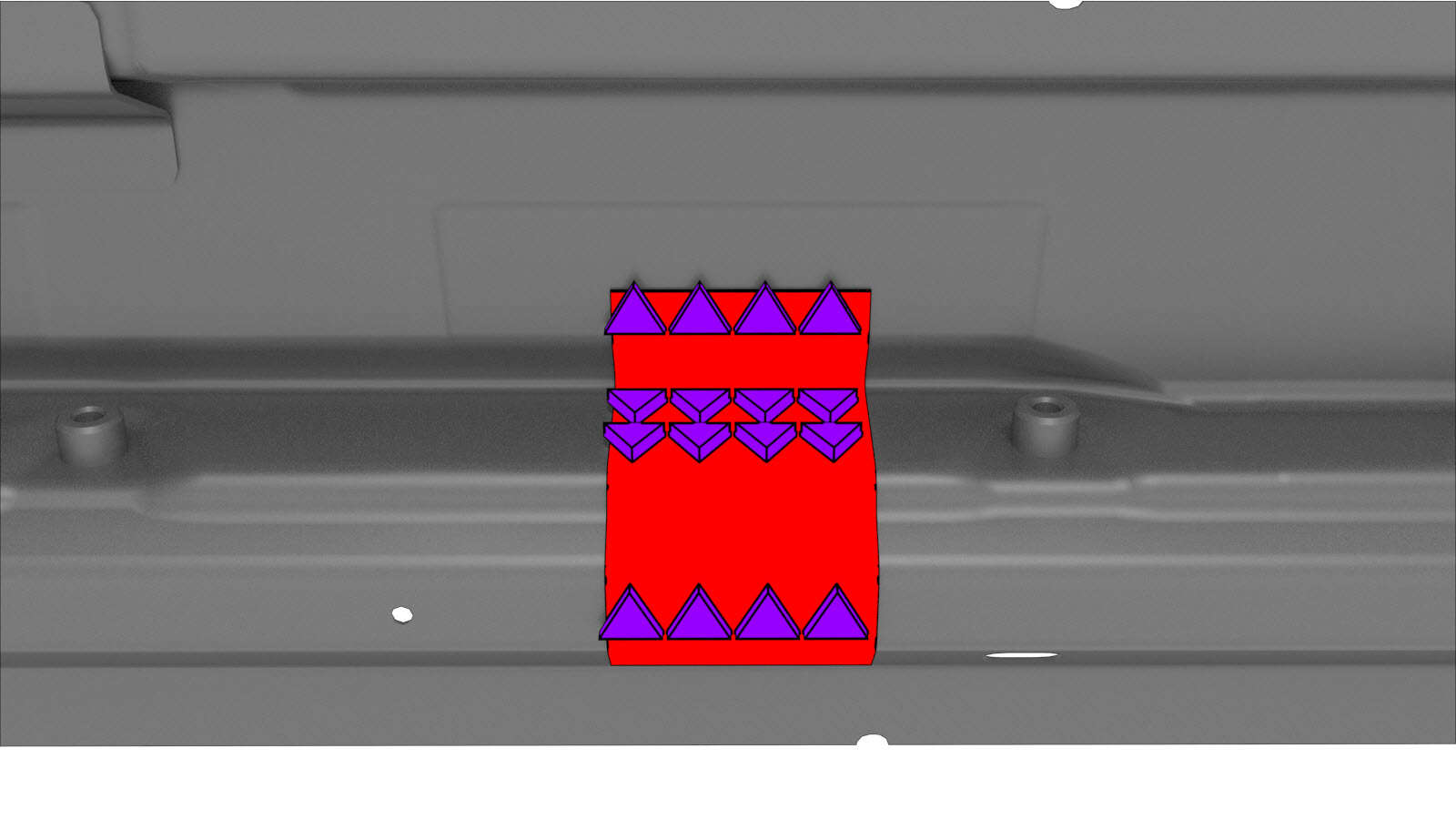

Placas de refuerzo del pilar de la bisagra con el larguero

Sección del pilar B

Línea de corte

Línea/punto de referencia

  • E = 206 mm.
  • F = 138 mm.
  • G = 368 mm.
  • H = 338 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Creación de una placa de refuerzo 80 mm de ancho, e instálela como se indica.

Línea de corte del pilar A con el pilar B

Línea de corte del pilar B con el larguero

Placa de refuerzo del pilar A con el pilar B

Placas de refuerzo del larguero con el pilar B

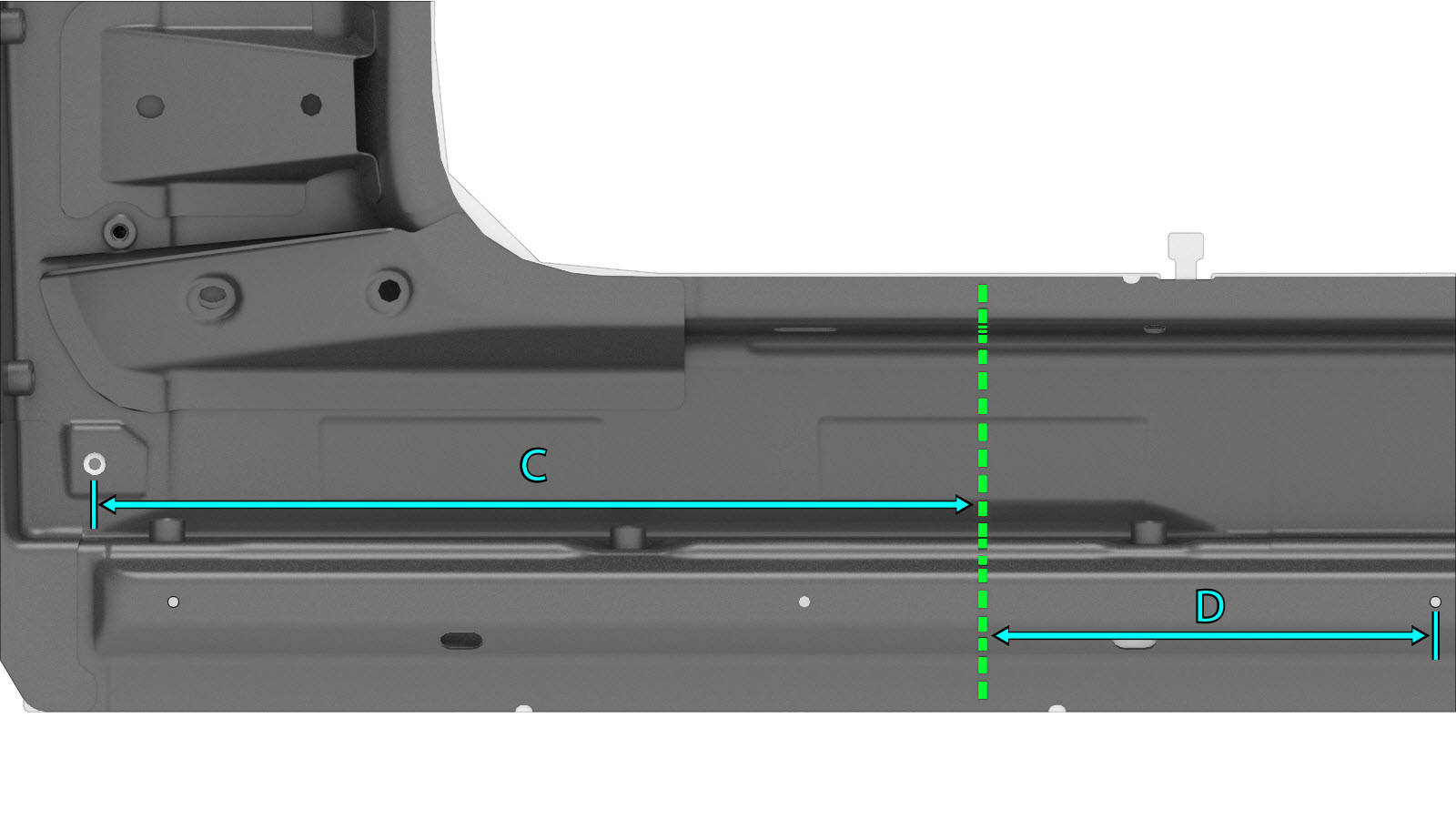

Sección del larguero

Línea de corte

Línea/punto de referencia

  • C = 497 mm.
  • D = 253 mm.
  • G = 368 mm.
  • H = 338 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Informational PurposesAn informational icon, calling your attention
Nota
Cada placa de refuerzo debe tener una anchura de 80 mm.

Línea de corte del pilar de la bisagra con el larguero

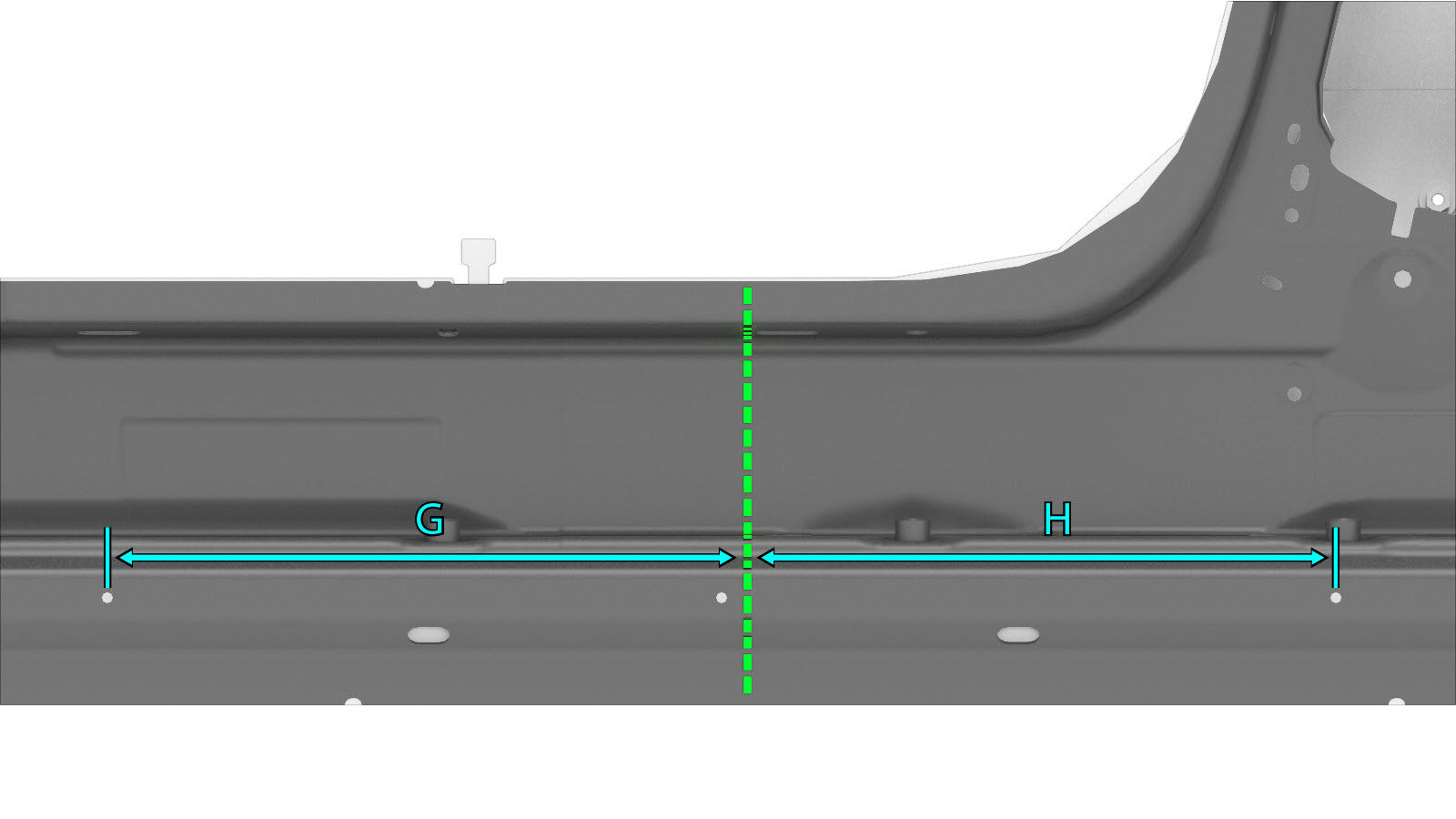

Línea de corte del larguero con el pilar B

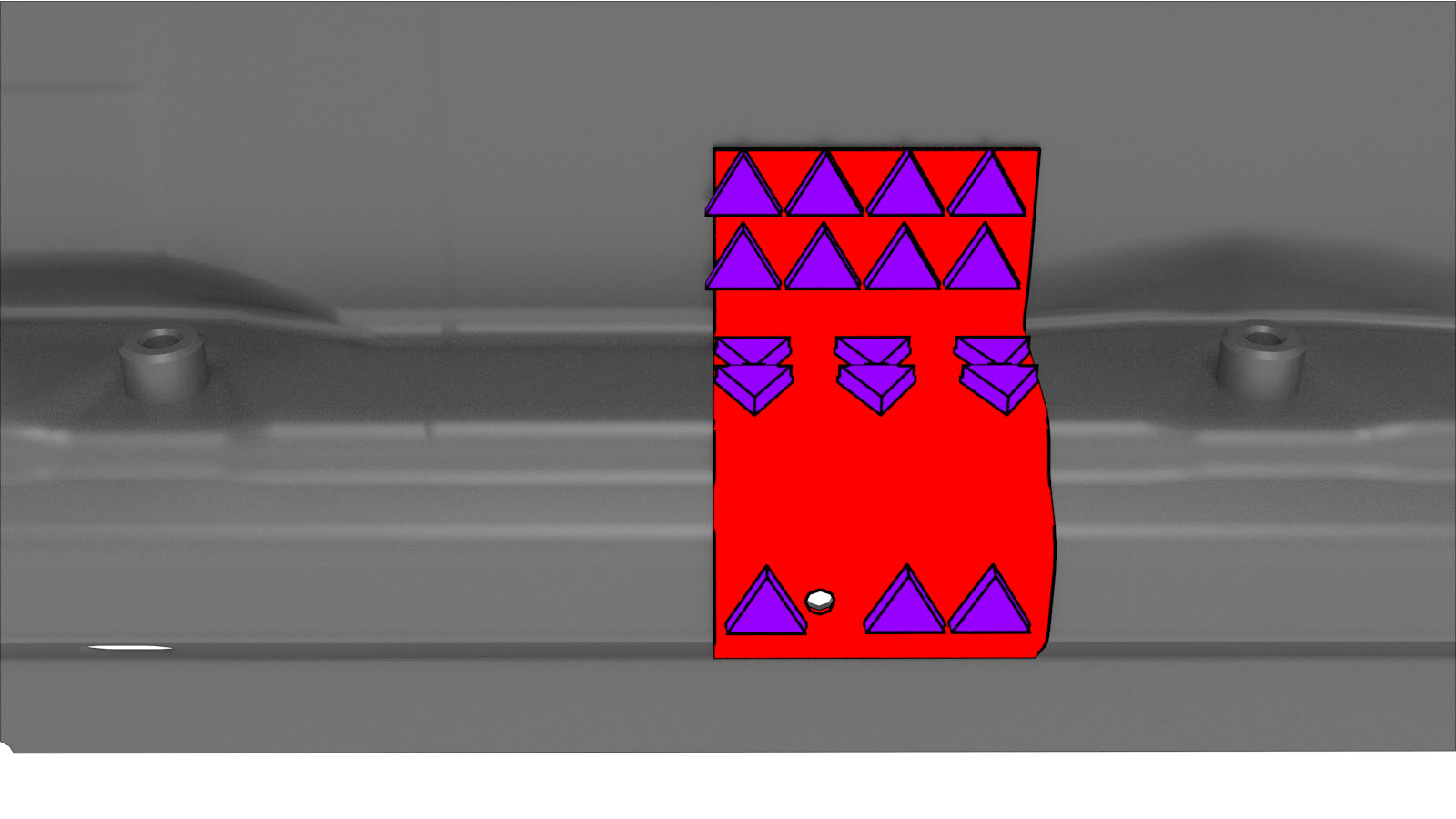

Placas de refuerzo del pilar de la bisagra con el larguero

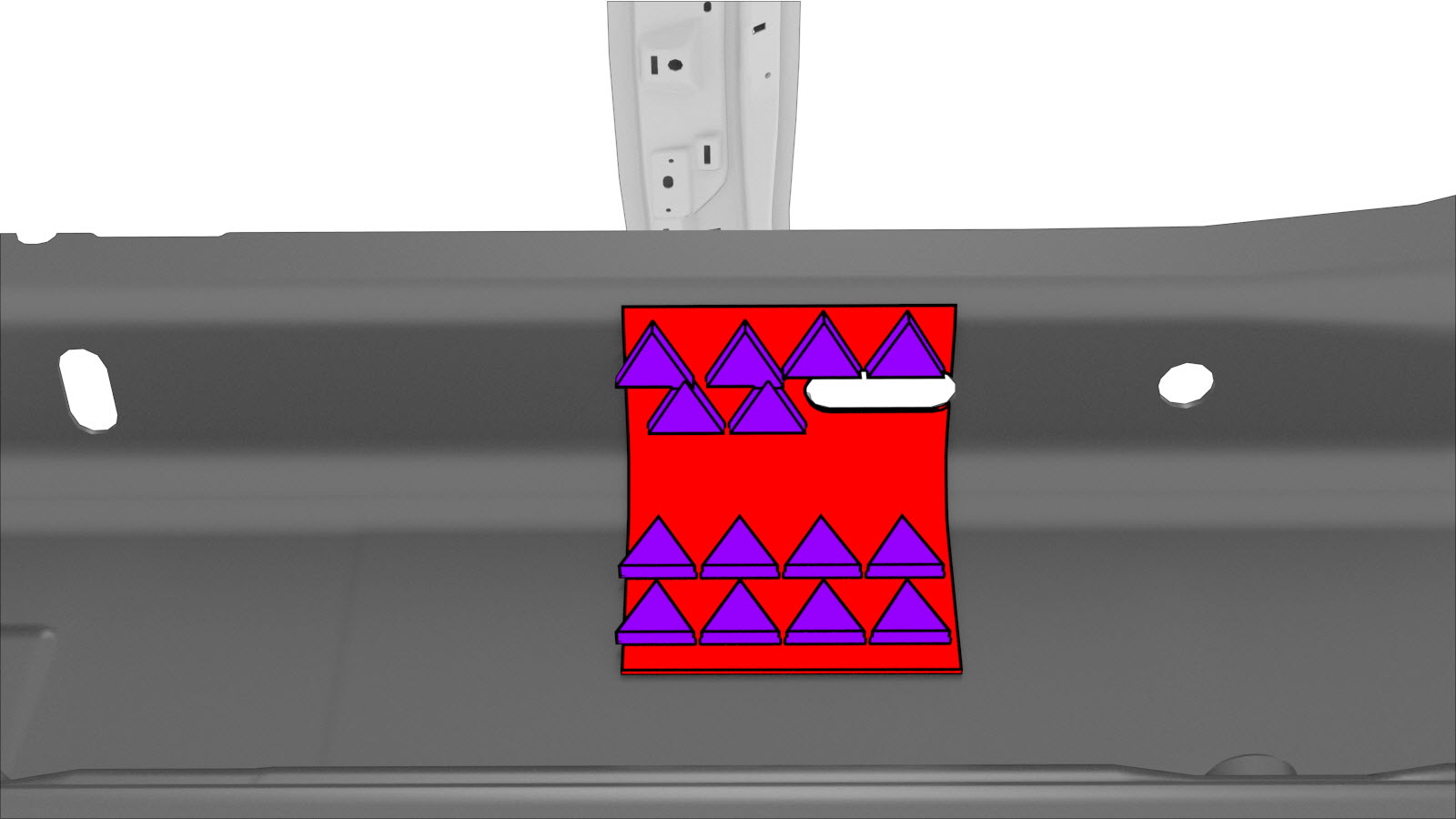

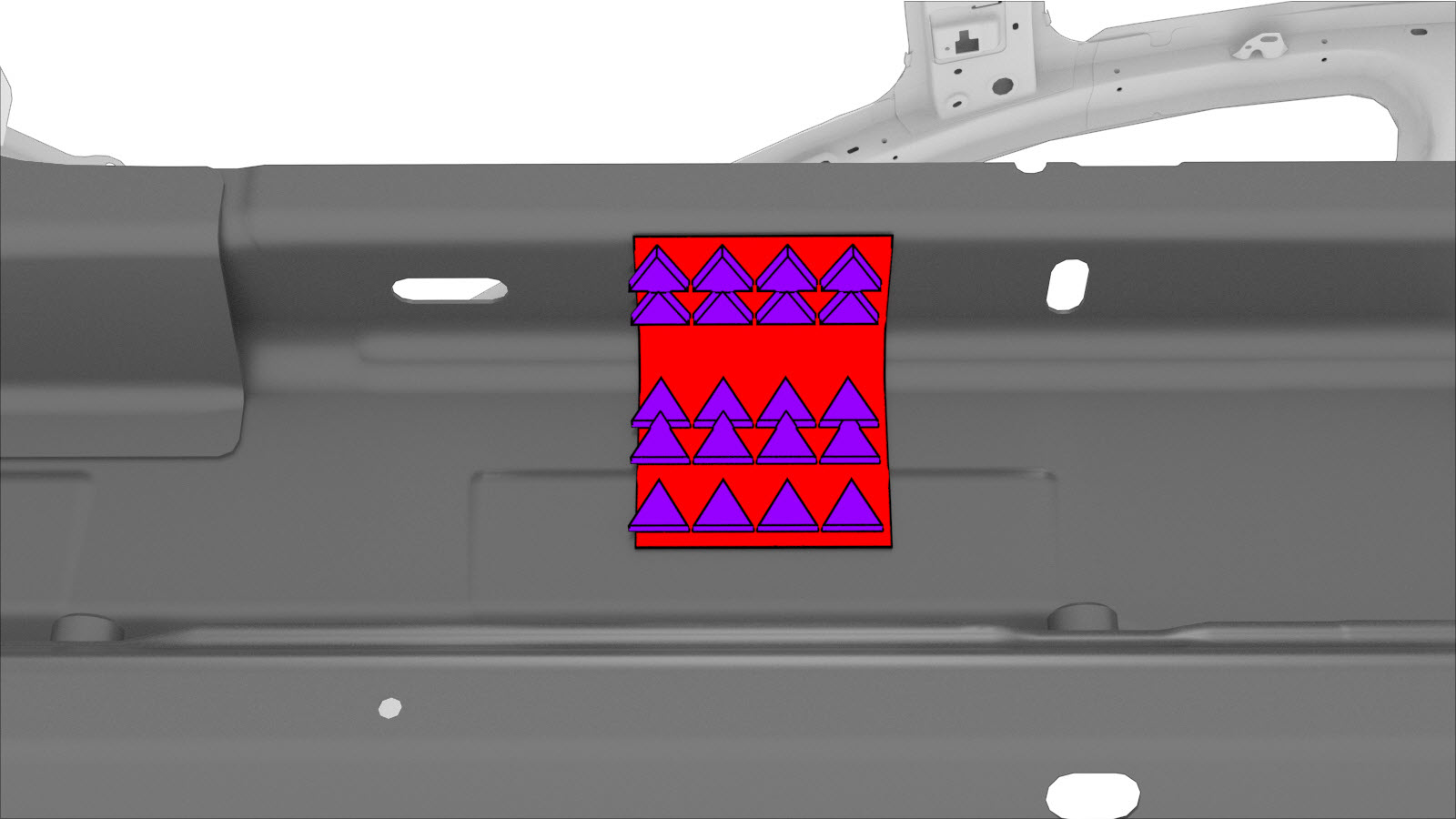

Placas de refuerzo del larguero con el pilar B

Procedimiento de reparación

  1. Retire la porción necesaria de Exterior del anillo de la puerta.

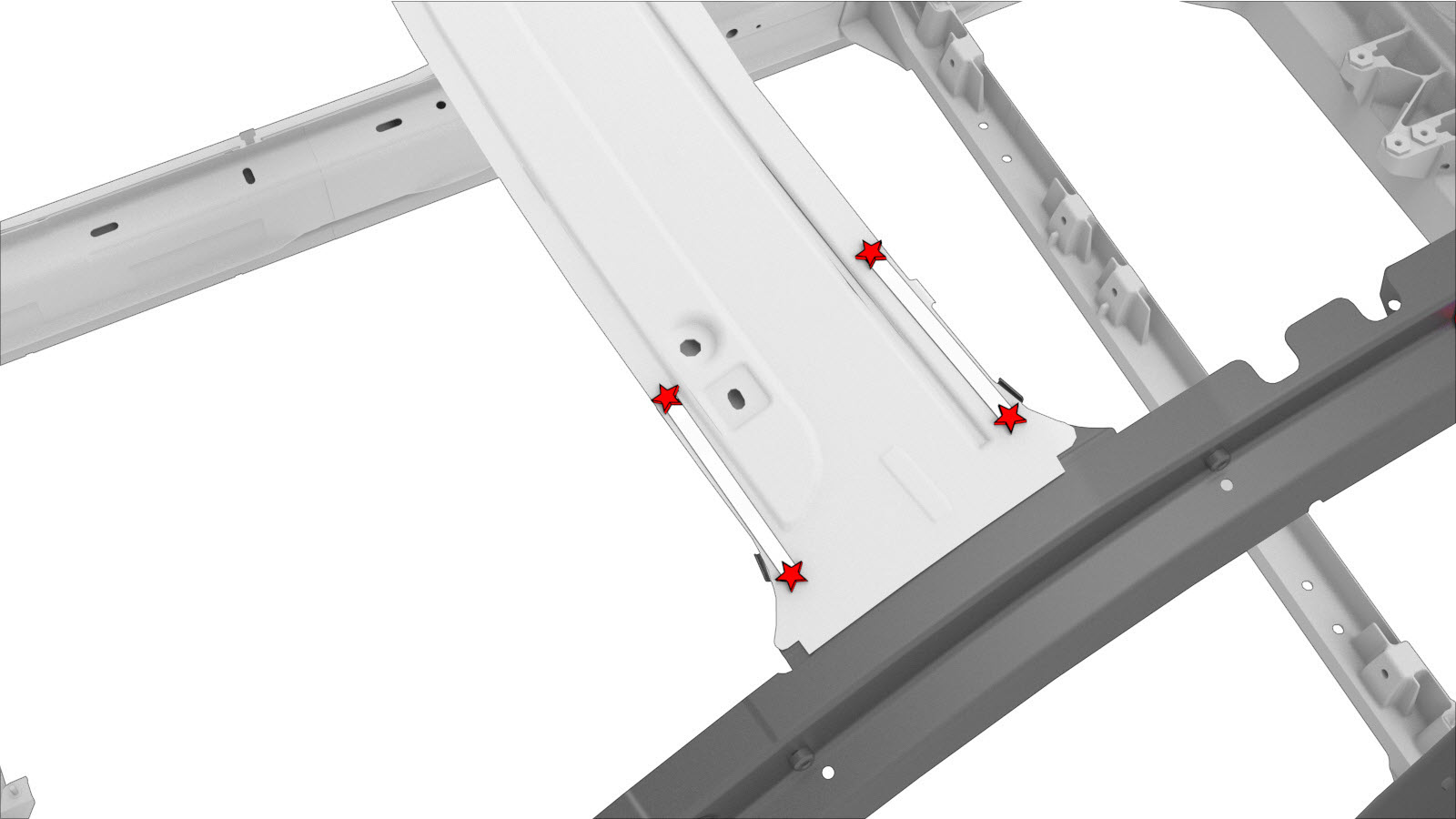

  2. Solo para la reparación del pilar de la bisagra, el larguero o la sección del pilar B: Retire Inserto de larguero lateral.

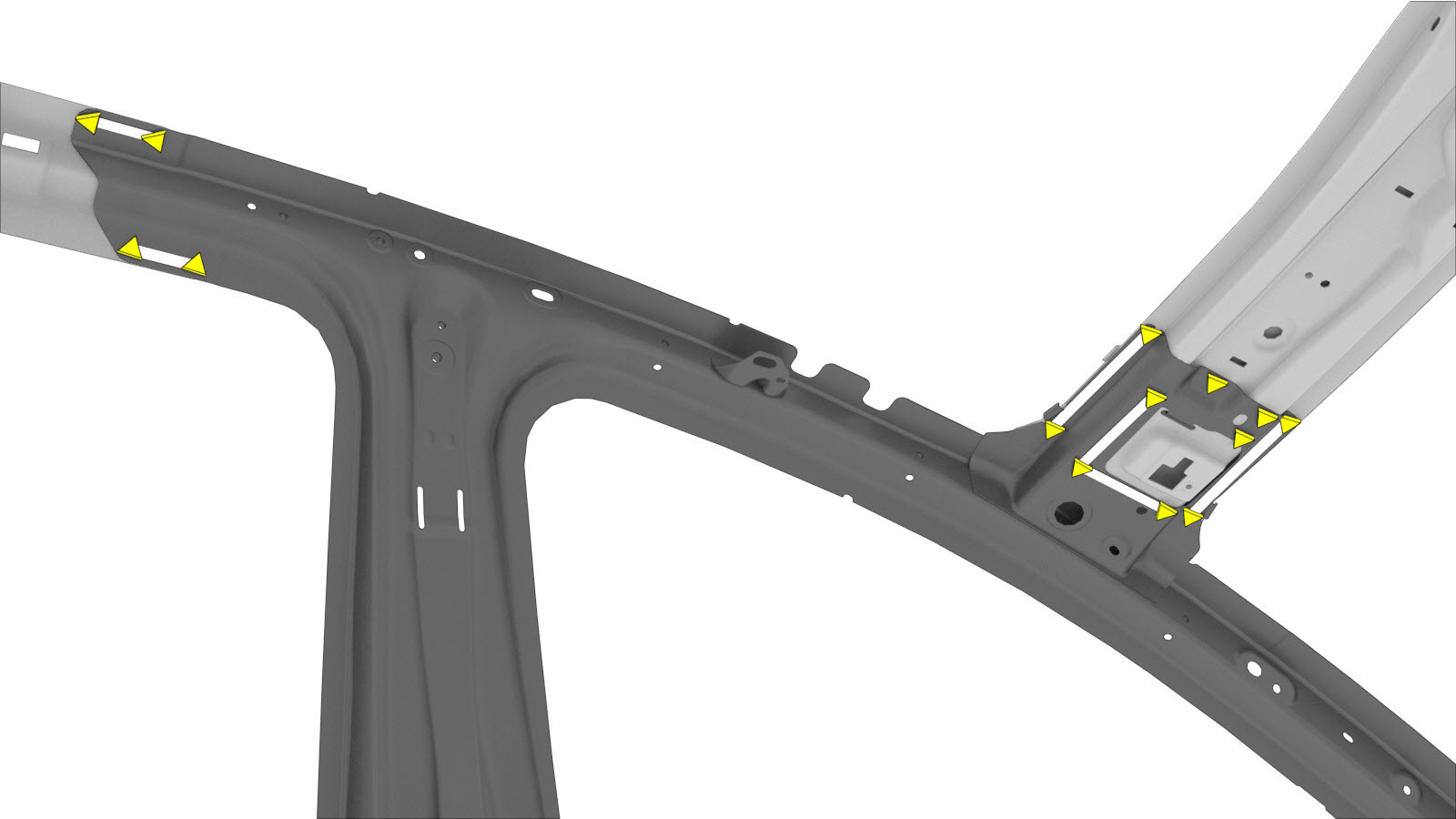

  3. Si se sustituye una sección del interior del anillo de la puerta: Marque el interior del anillo de la puerta en las ubicaciones de la línea de corte de sección descritas en Descripciones de la sección del interior del anillo de la puerta.
  4. Retire el componente original.

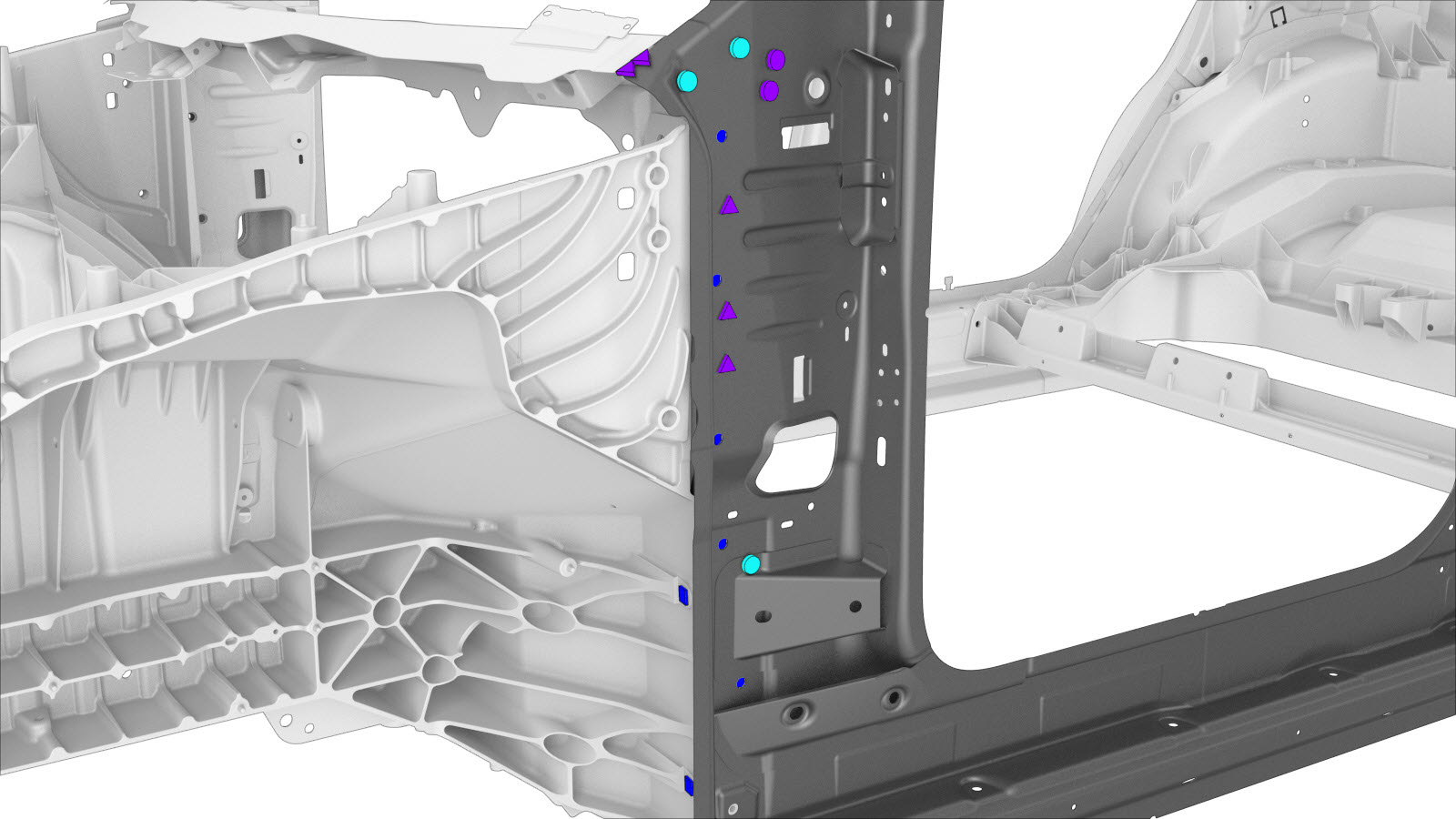

    o Soldaduras por puntos de fábrica

    Perno
    Informational PurposesAn informational icon, calling your attention
    Nota
    Es posible que el perno marcado con un círculo rojo no esté presente en todos los vehículos.

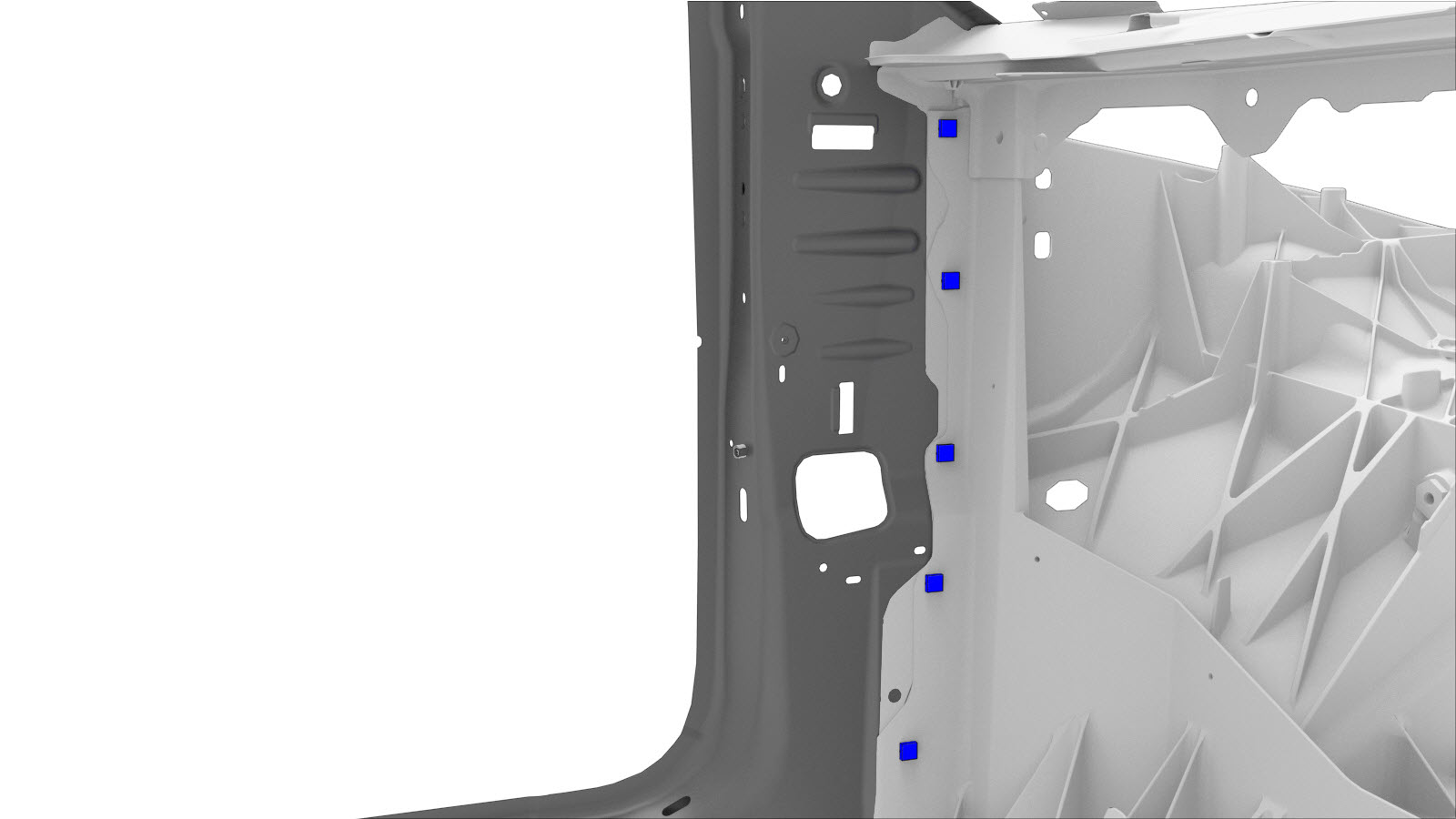

    o Perno, Torx

    Informational PurposesAn informational icon, calling your attention
    Nota
    Conserve los pernos para su reinstalación en un paso posterior.
  5. Solo para reparaciones de secciones: Cree placas de soporte o placas de refuerzo, como se describe en la sección Descripciones de la sección del interior del anillo de la puerta.
  6. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

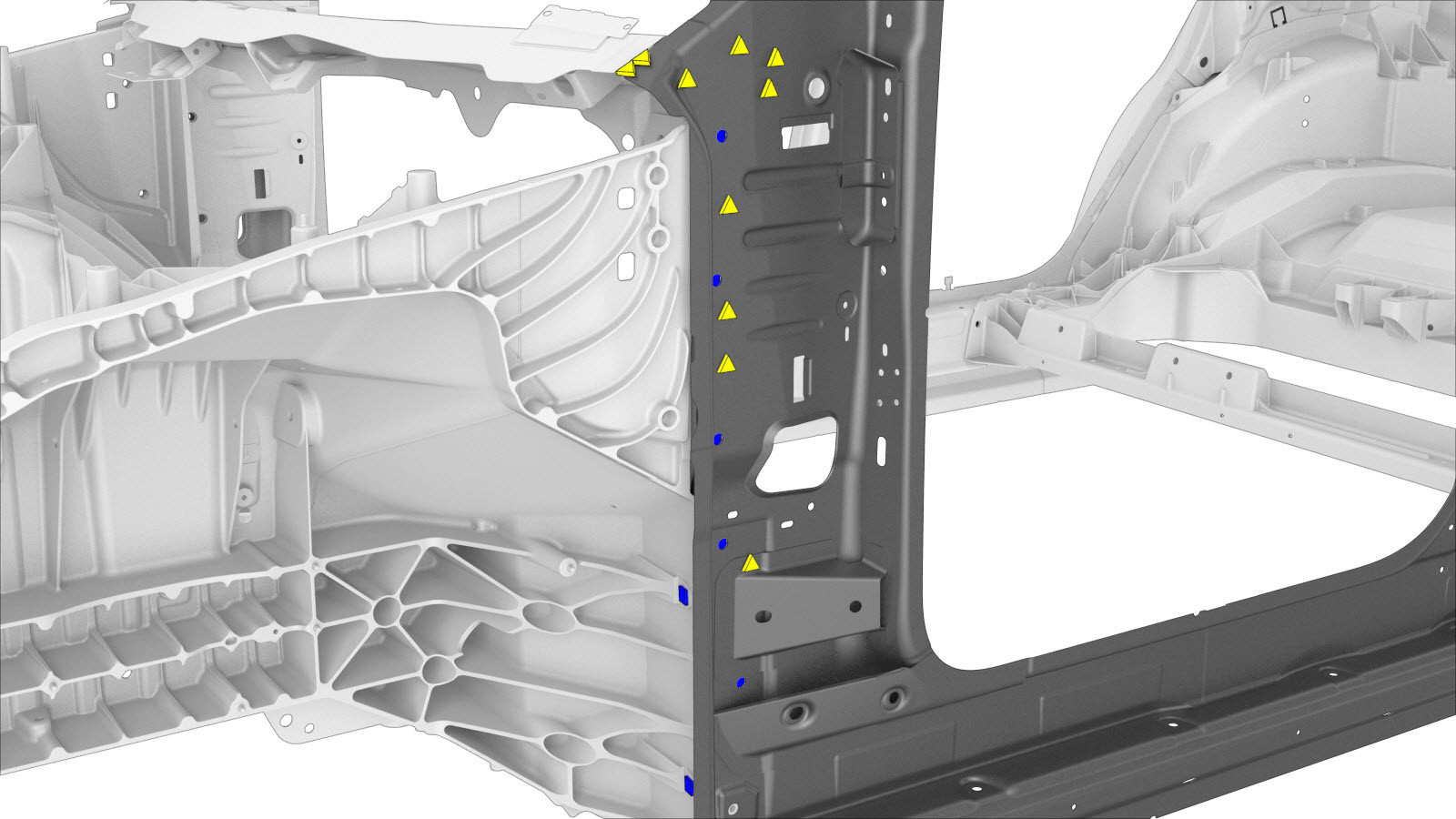

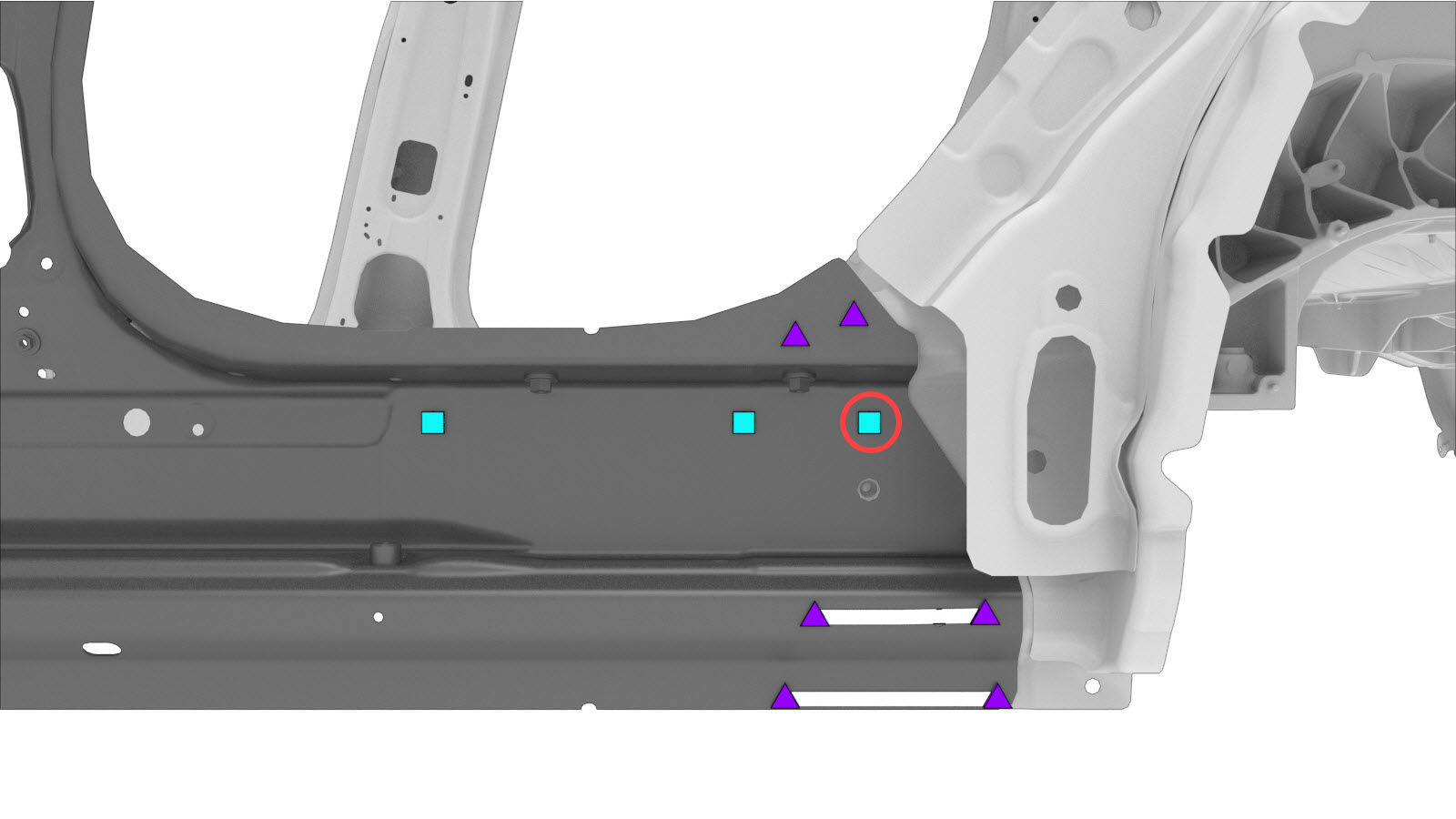

    o Soldaduras por puntos de instalación

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm

    o Remaches Flow Form, S18

    Perno
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sustituya el perno con el círculo rojo solo si estaba presente en el componente original.

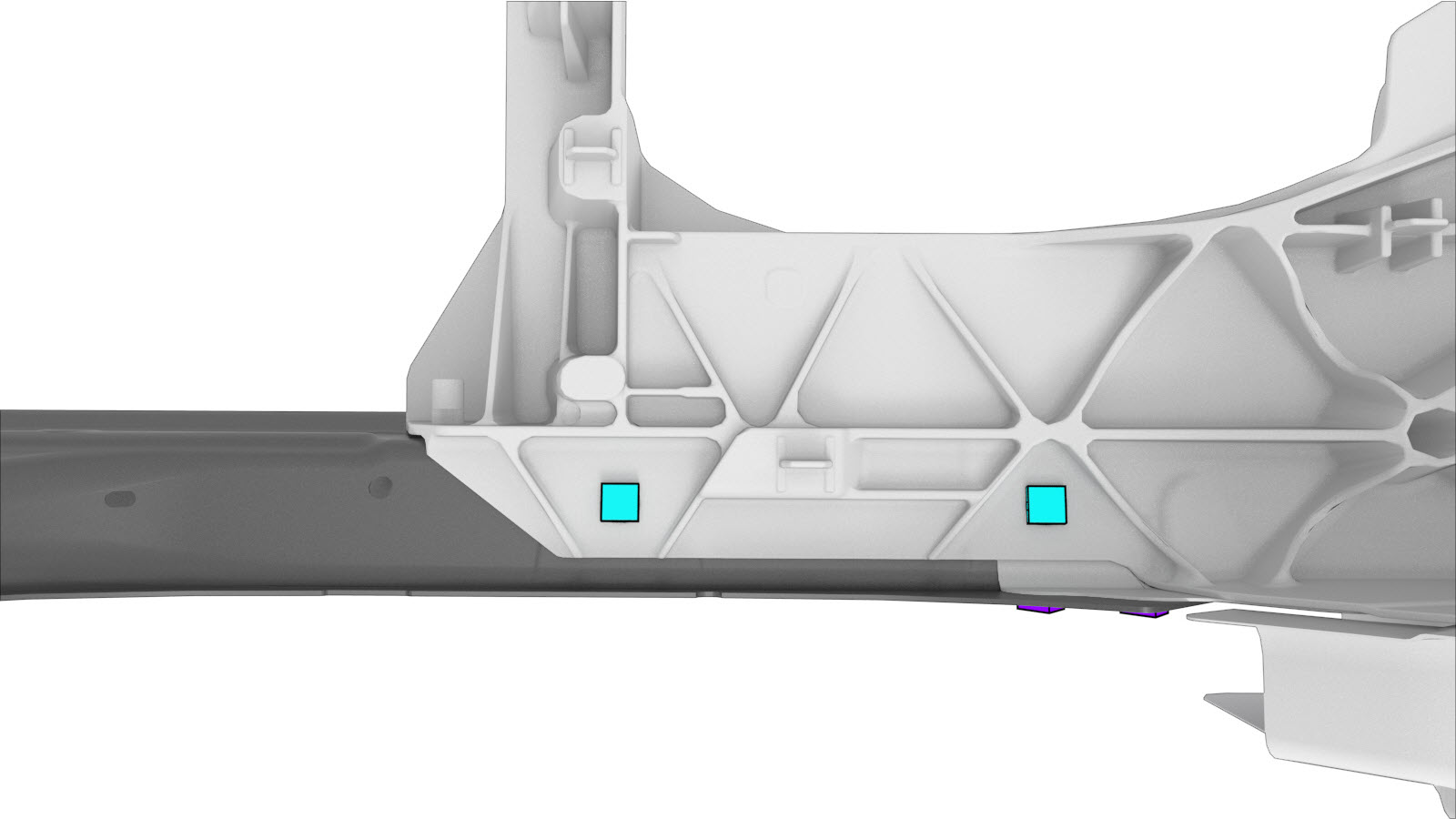

    o Perno, Torx

  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Solo para reparaciones de secciones: Instale las placas de refuerzo como se describe en Descripciones de la sección del interior del anillo de la puerta.
  9. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica:
    • Perno Referencia de Tesla 1637725-00-A: 48 Nm.
    • Perno Referencia de Tesla 1119448-00-A: 35 Nm.
    • Perno, cabeza Torx Referencia de Tesla 1618776-00-B: 65 Nm.
  10. Realice una soldadura por puntos de resistencia.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  11. Solo para la reparación del pilar de la bisagra, el larguero o la sección del pilar B: Instale Inserto de larguero lateral.
  12. Instale la porción necesaria de Exterior del anillo de la puerta.
  13. Efectúe las operaciones posteriores a la reparación necesarias.
