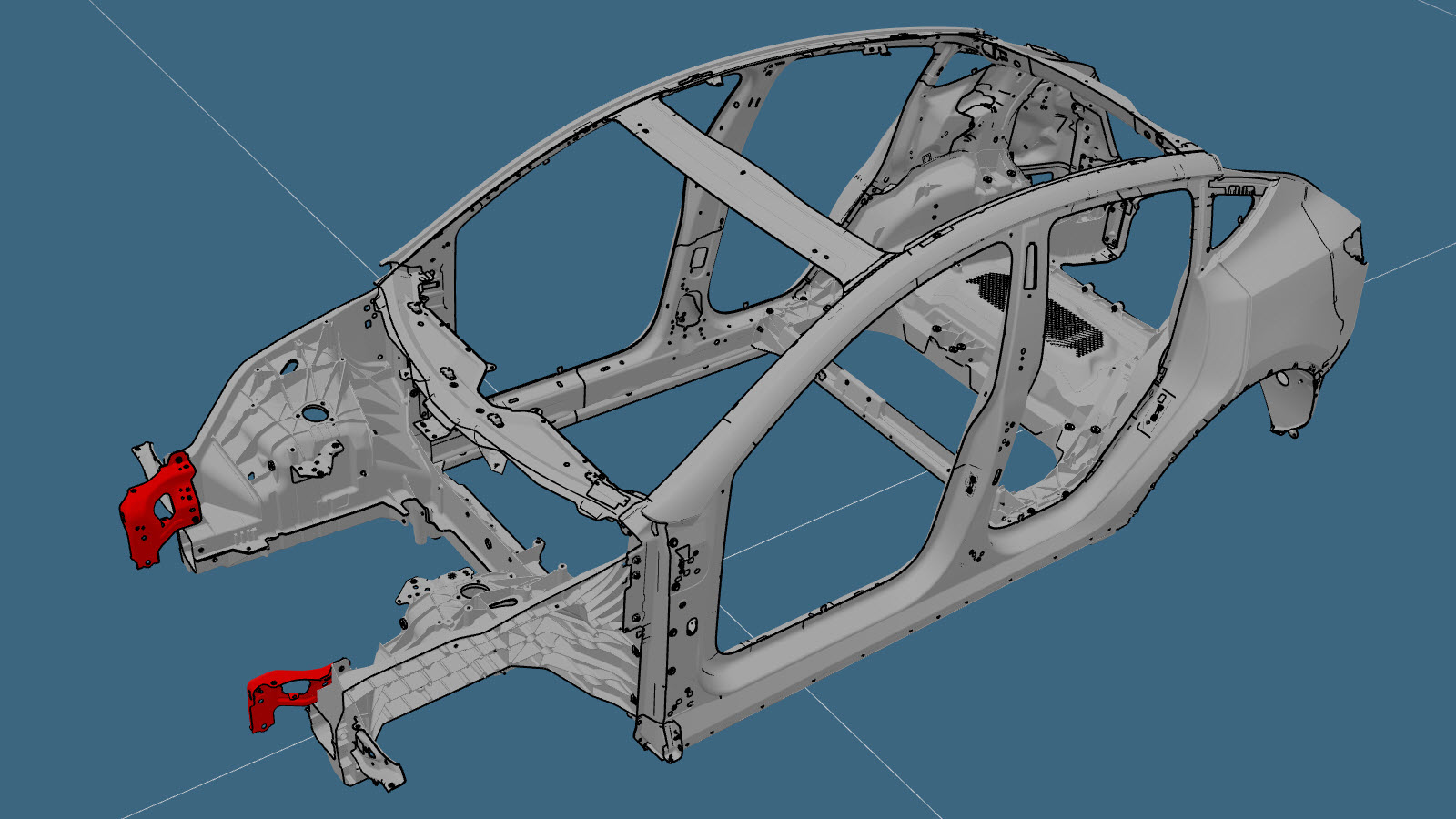

Soporte del módulo delantero

Código de corrección: 10101301002, 10101301102 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	ASY - FEM BRKT (Soporte del módulo delantero)
2	Perno	Referencia de Tesla 1063260-00-C.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Fender Assembly - Front - LH (Remove and Install).
Retire Carrier - Front End (Remove and Replace).

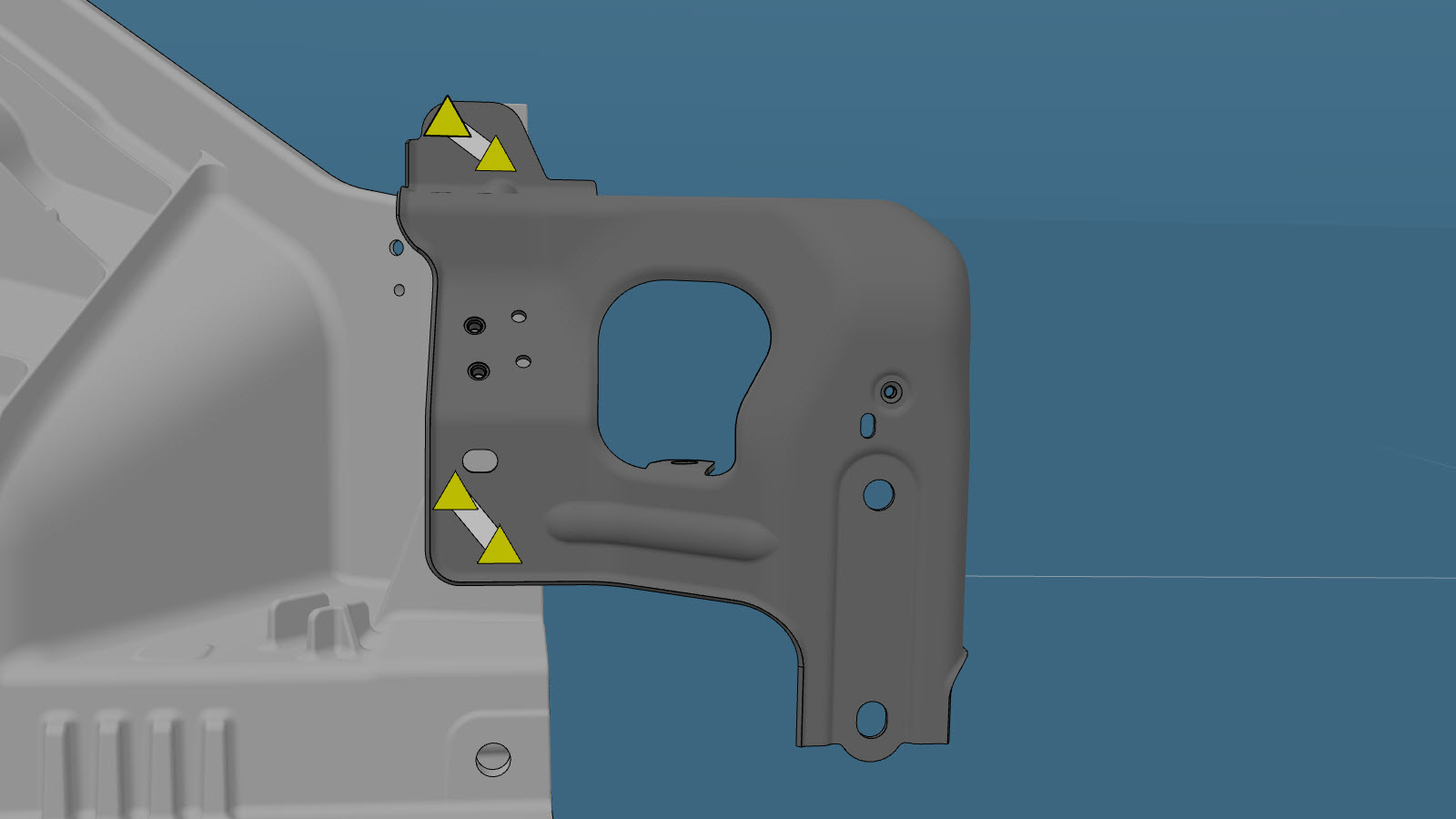

Retire el componente original.
- o Soldaduras por puntos de fábrica
Retire el componente original.
- o Pernos (si está presente)
Preparación para la instalación.
Nota

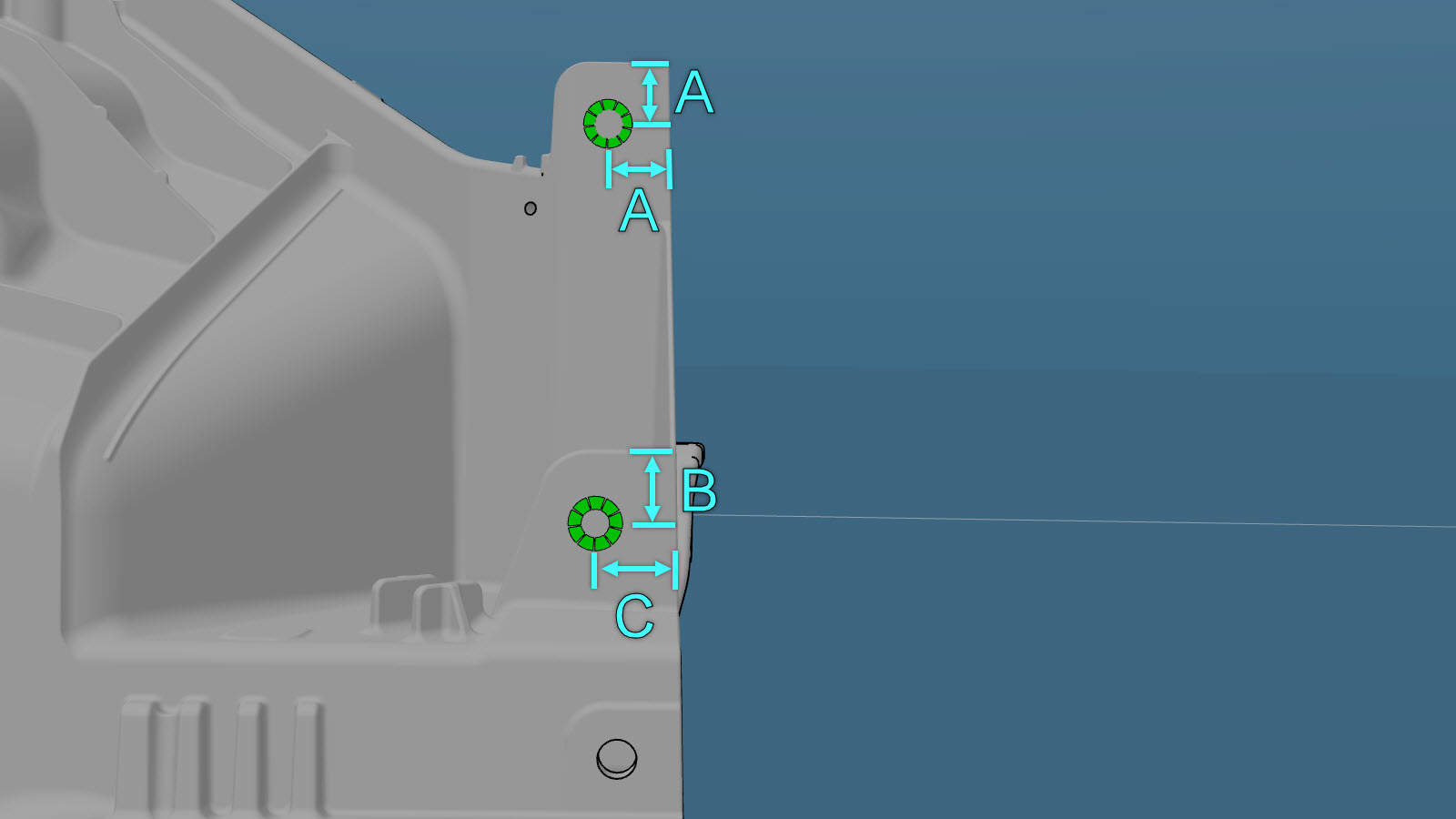

Si los bajos delanteros de fundición no incorporan orificios para los pernos, perfore orificios de 8 mm utilizando las medidas proporcionadas.
- Línea/punto de referencia
- Línea de corte A = 26,5 mm B = 28 mm C = 30 mm
Preparación para la instalación.
- o Pernos

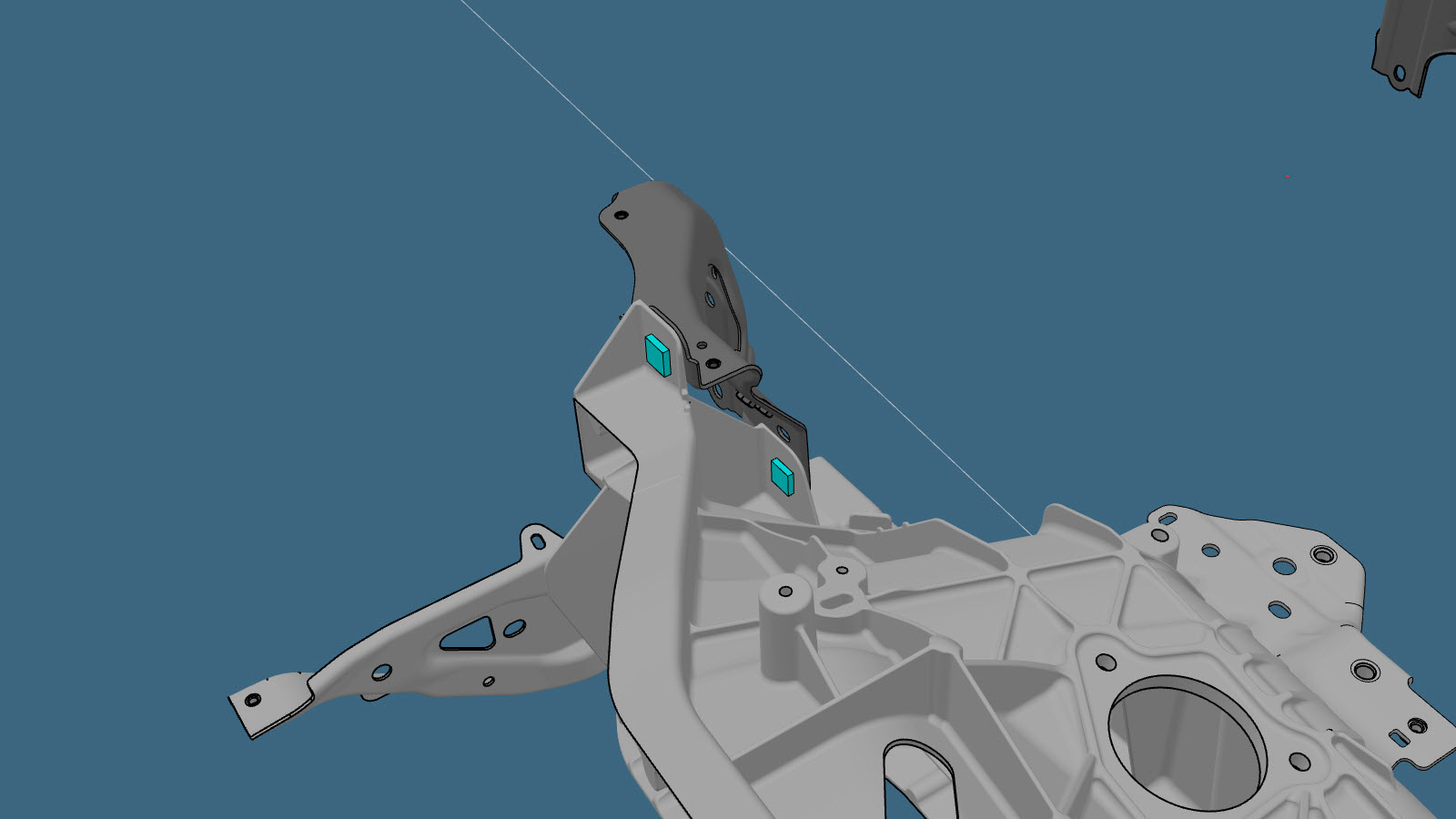

Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 30 Nm.
Efectúe las operaciones posteriores a la reparación necesarias.
Instale Carrier - Front End (Remove and Replace).
Instale Fender Assembly - Front - LH (Remove and Install).
