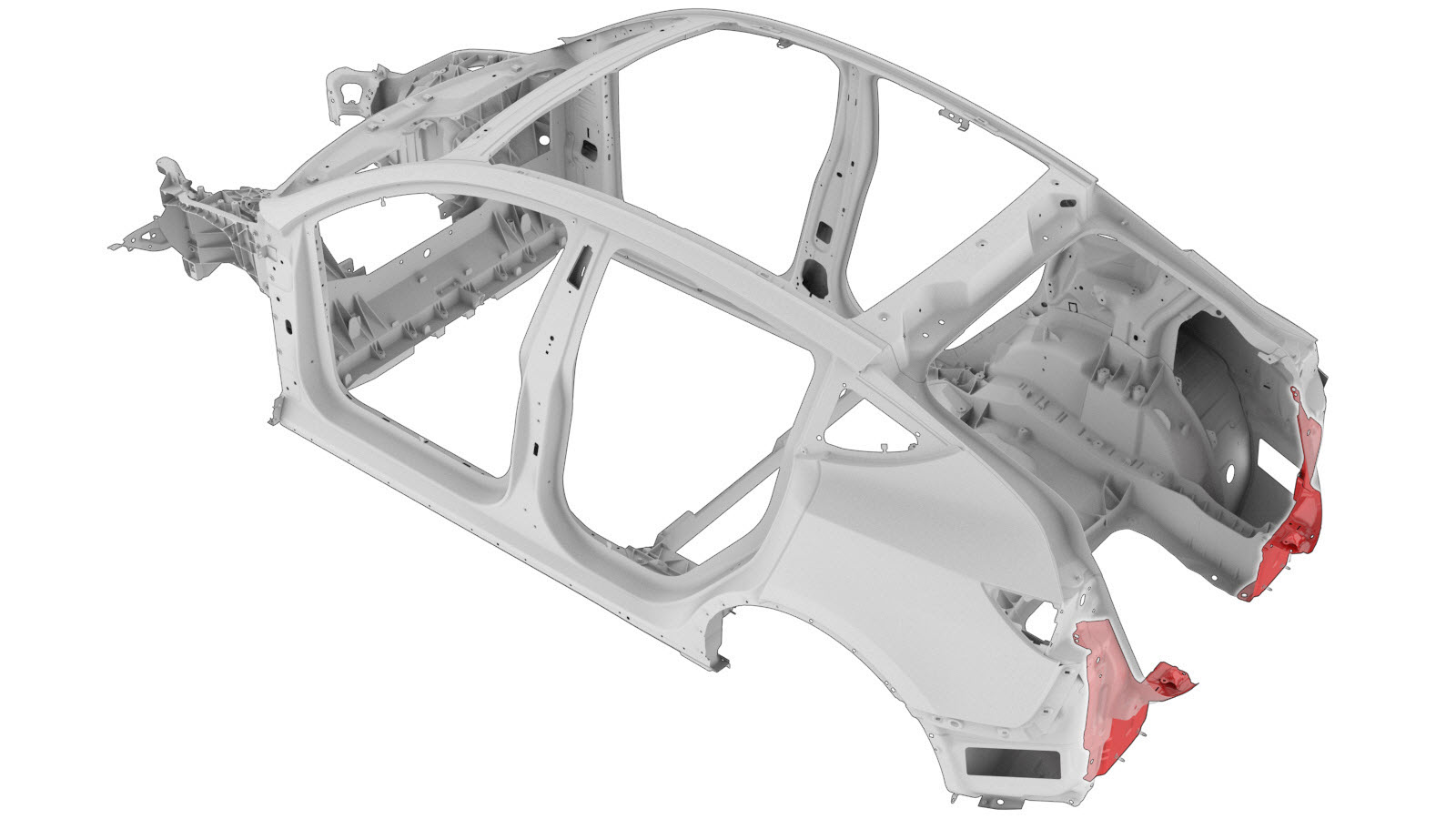

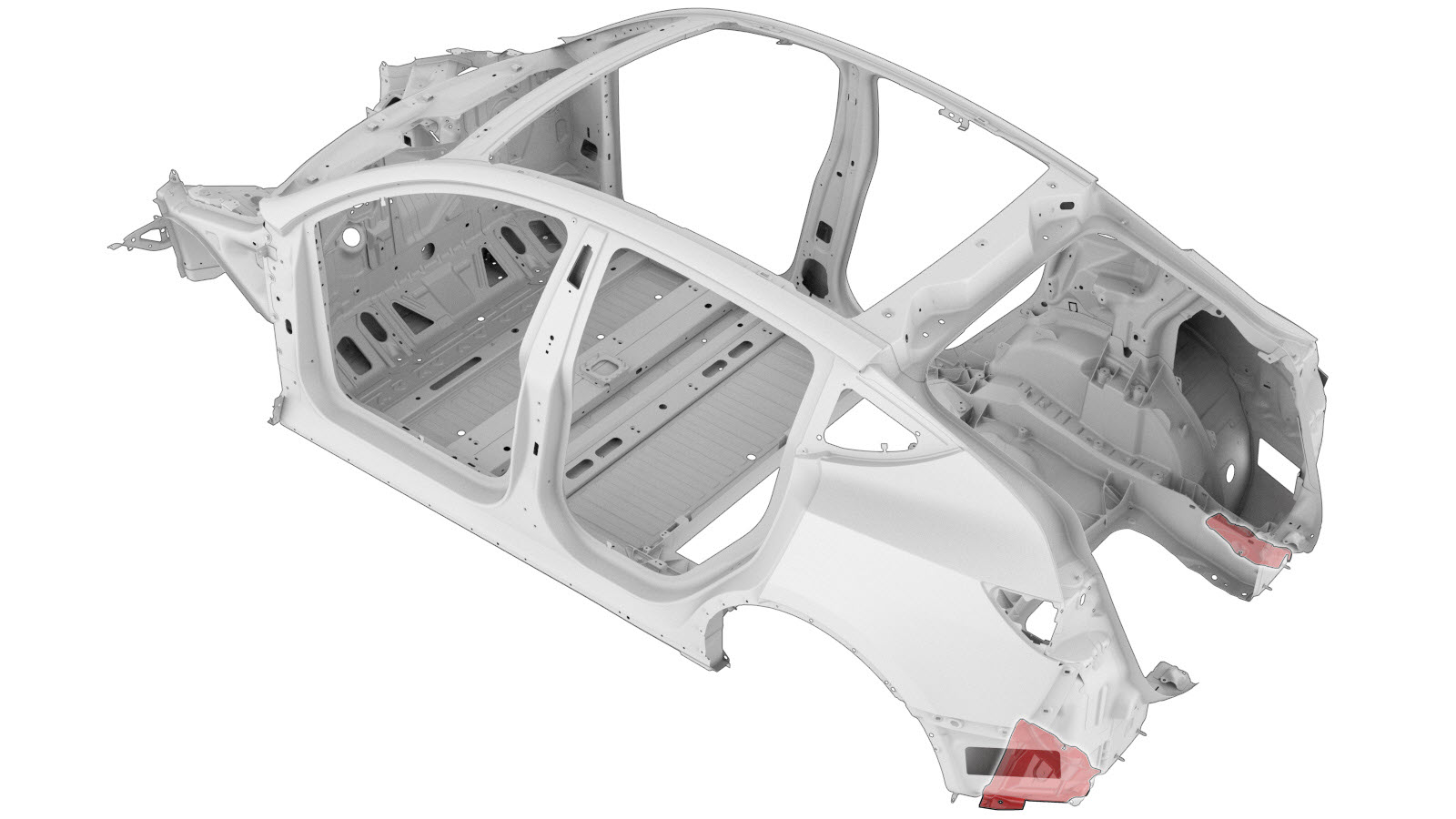

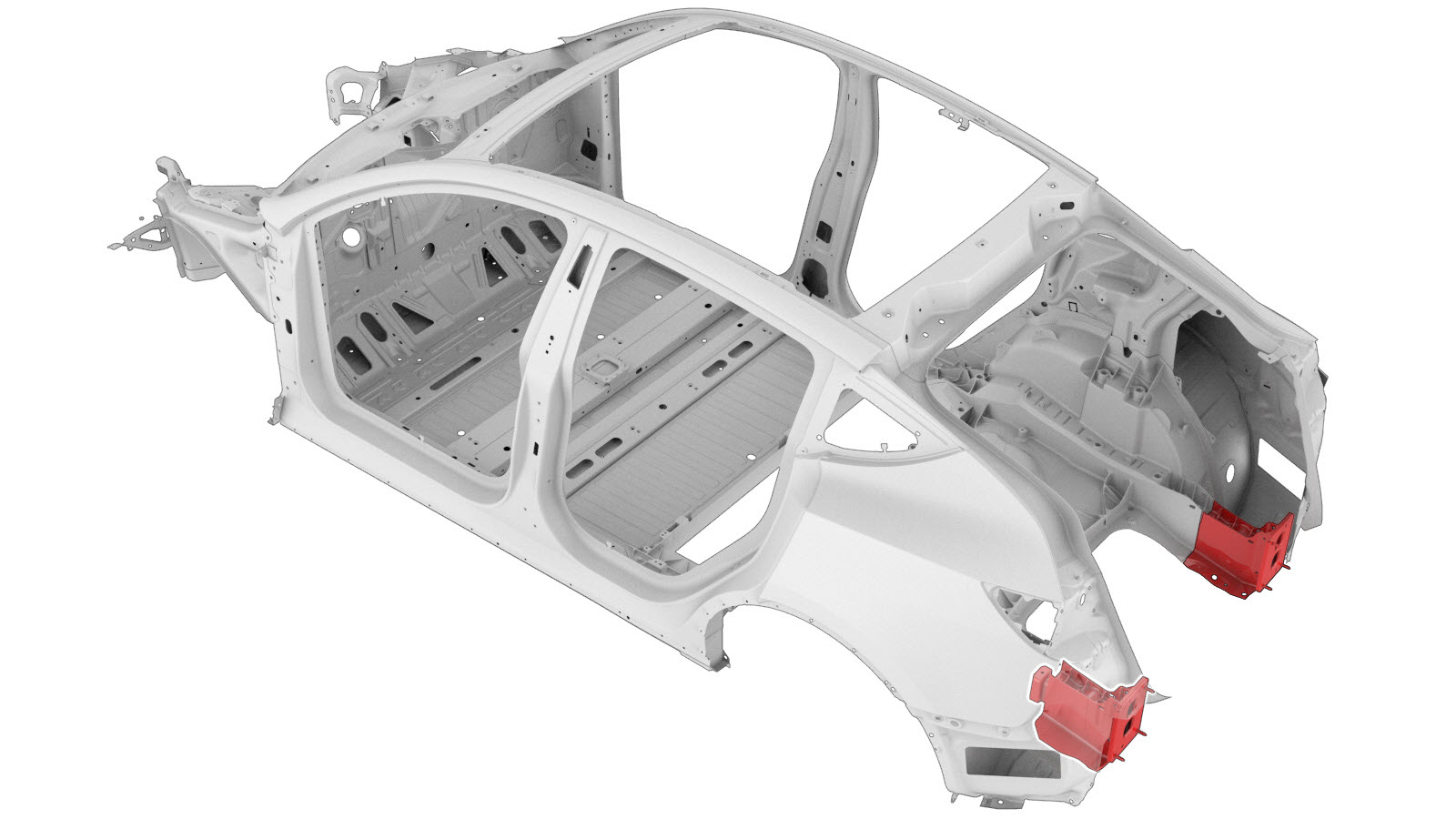

Raíl trasero (fundición)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Dependiendo de los daños de este componente, podría ser reparado. Consulte Directrices de reparación de los bajos traseros de fundición (1 pieza) para obtener más información.
Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

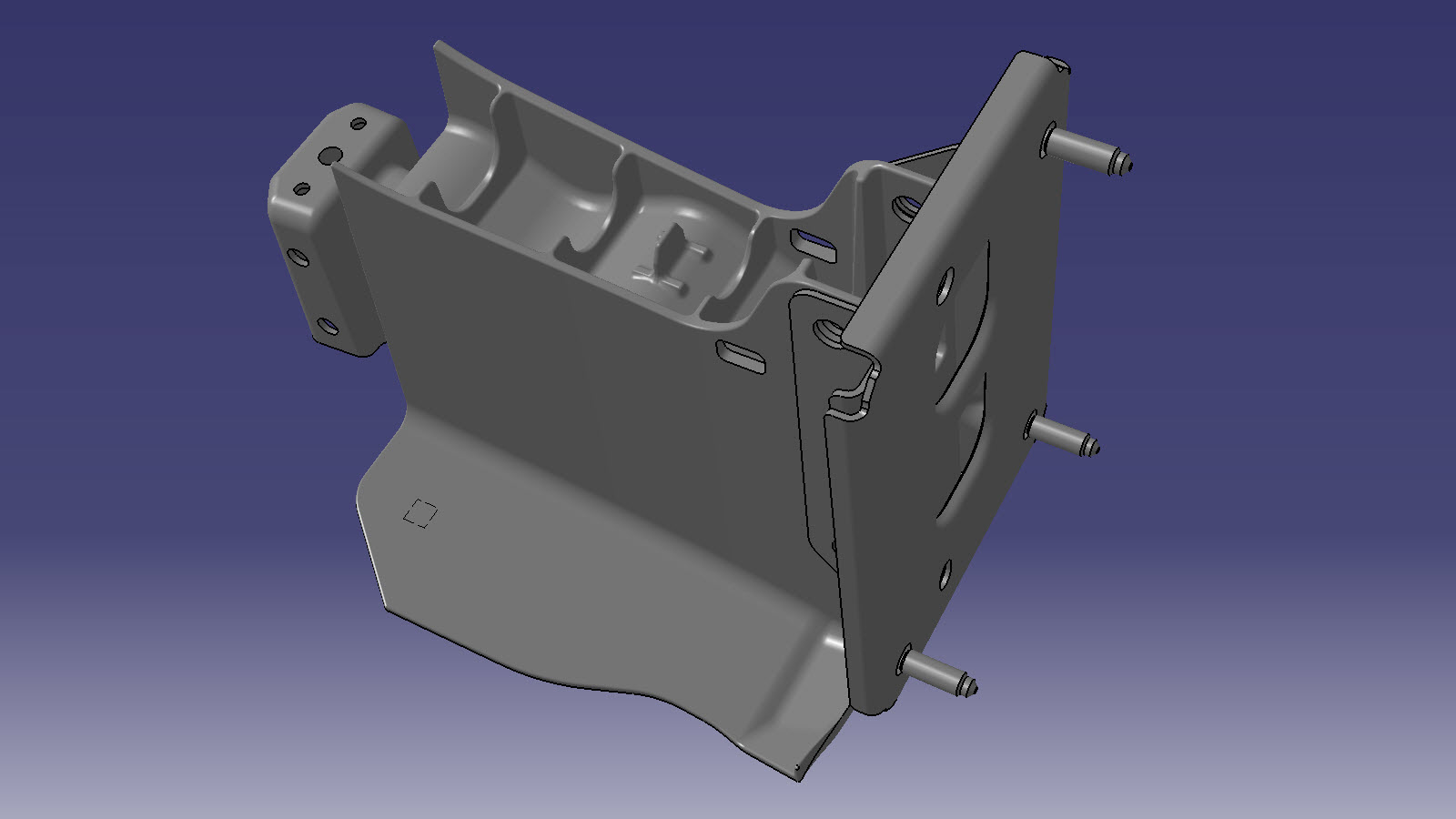

1	CASTING REAR RAIL SERVICE ASSEMBLY (Raíl trasero, fundición)
5	Remache estructural de alta resistencia, 6,5 mm
4	Perno, cabeza Torx , M8X22,STL[10.9],PC	Referencia de Tesla 1056534-00-C.
4	Tuerca , HEX,FLGS,M8-1.25X18.2[8]-TBD	Referencia de Tesla 1014348-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Conjunto de lateral del panel trasero (para bajos de fundición de 1 pieza).
Retire Soporte lateral (inferior).
Retire el componente original.

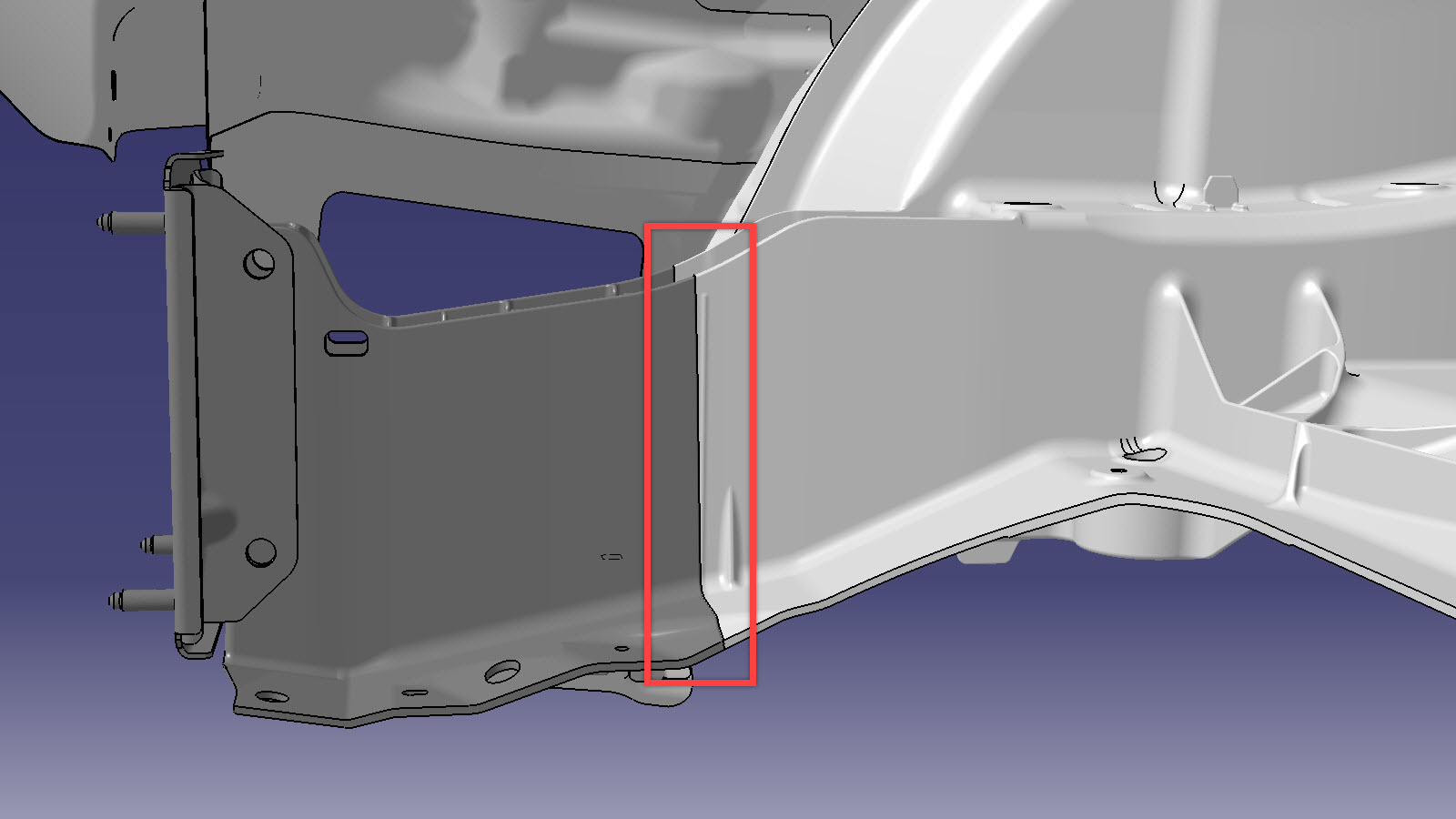

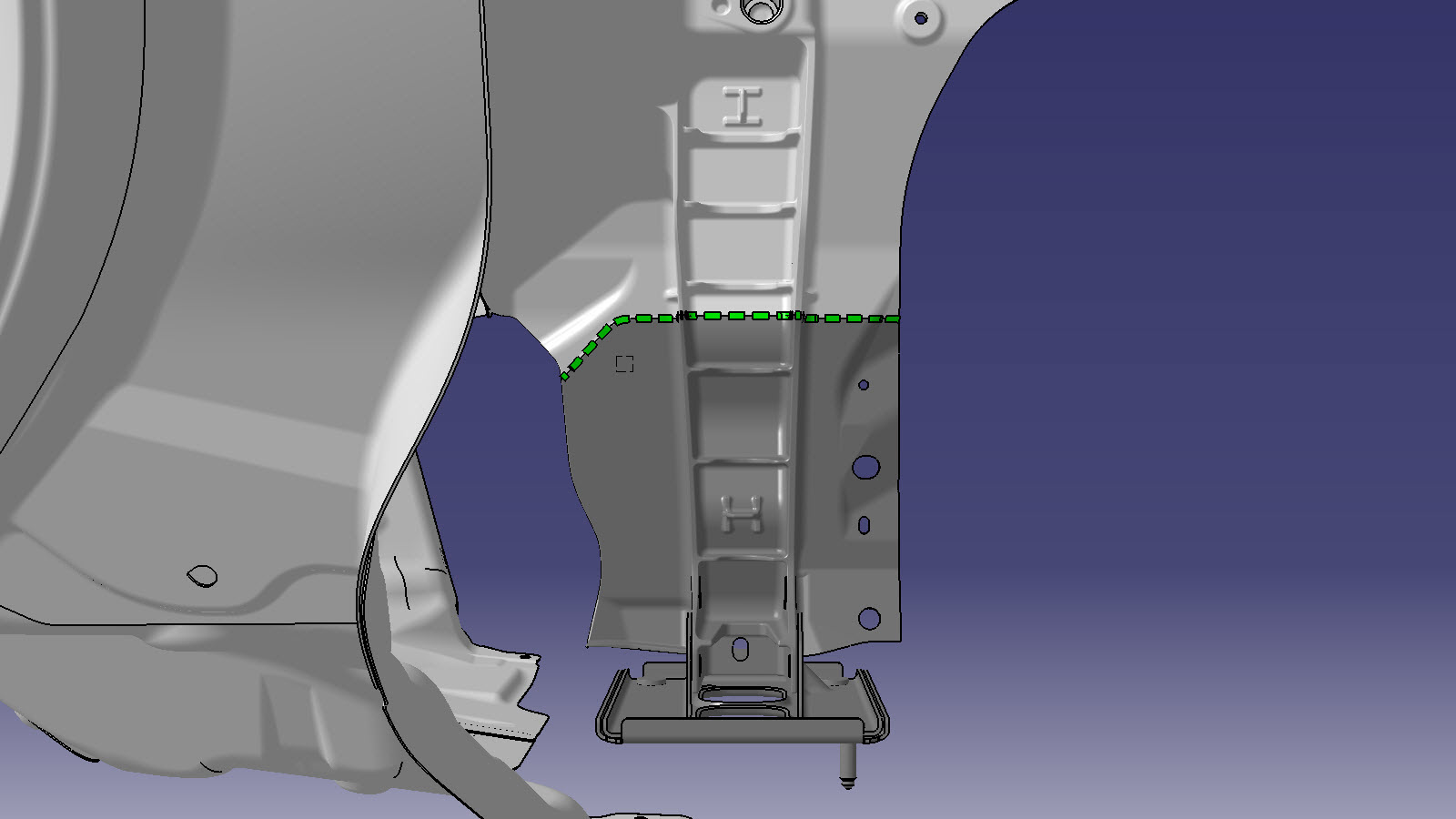

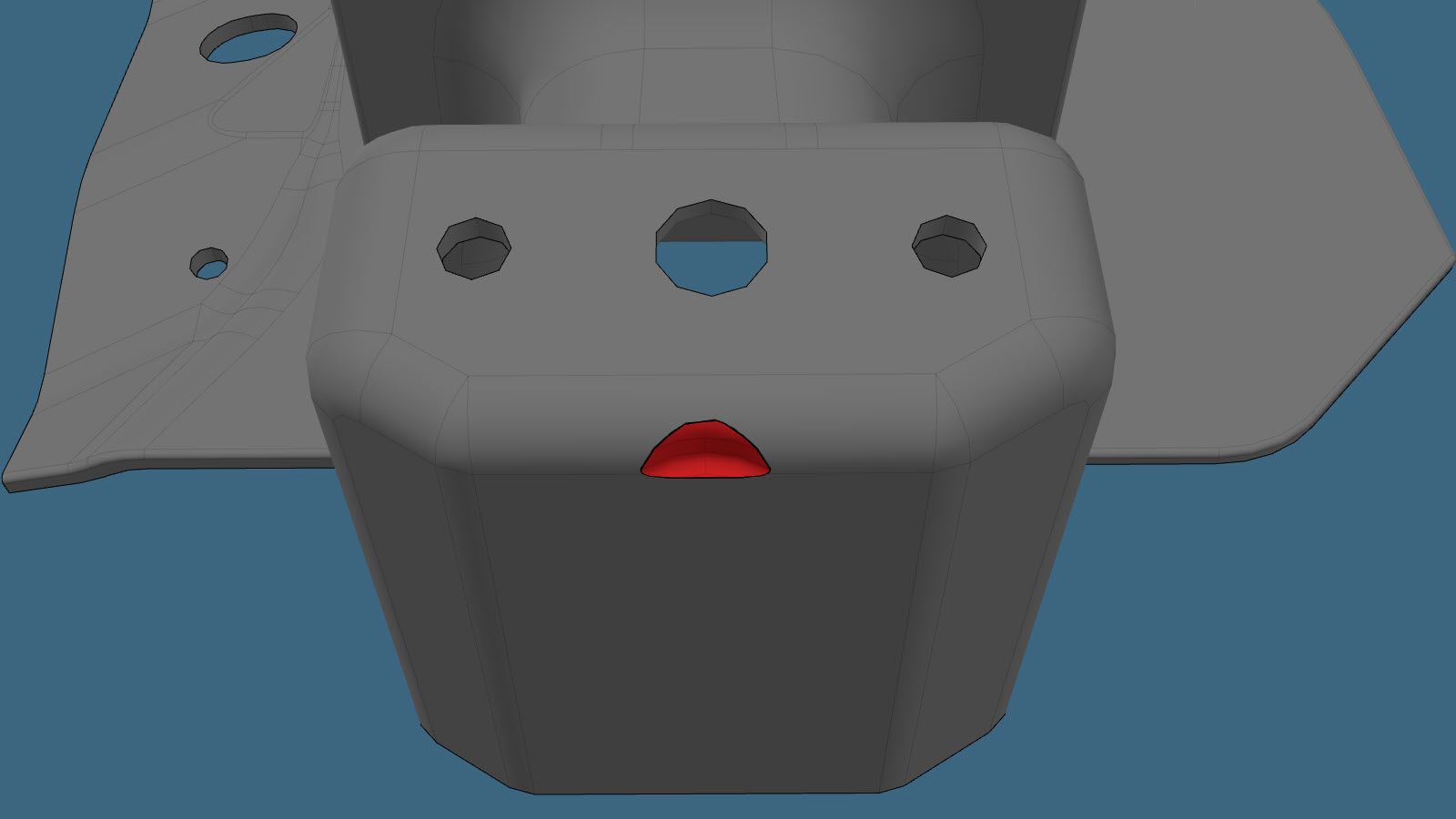

Línea de corte

Nota
Corte antes de que la línea se proyecte en el componente original del vehículo y recórtelo para que se ajuste y reducir así la separación.

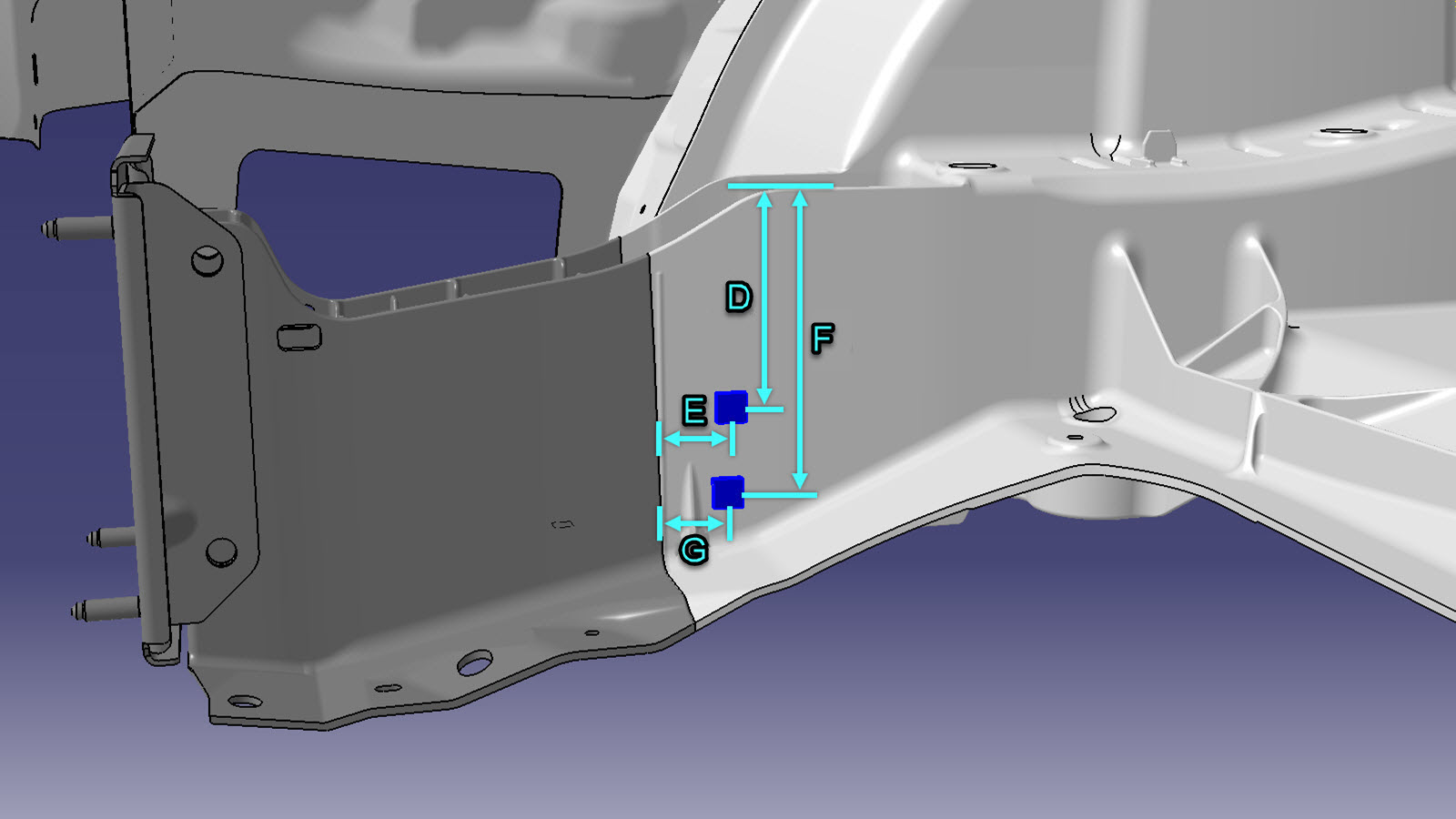

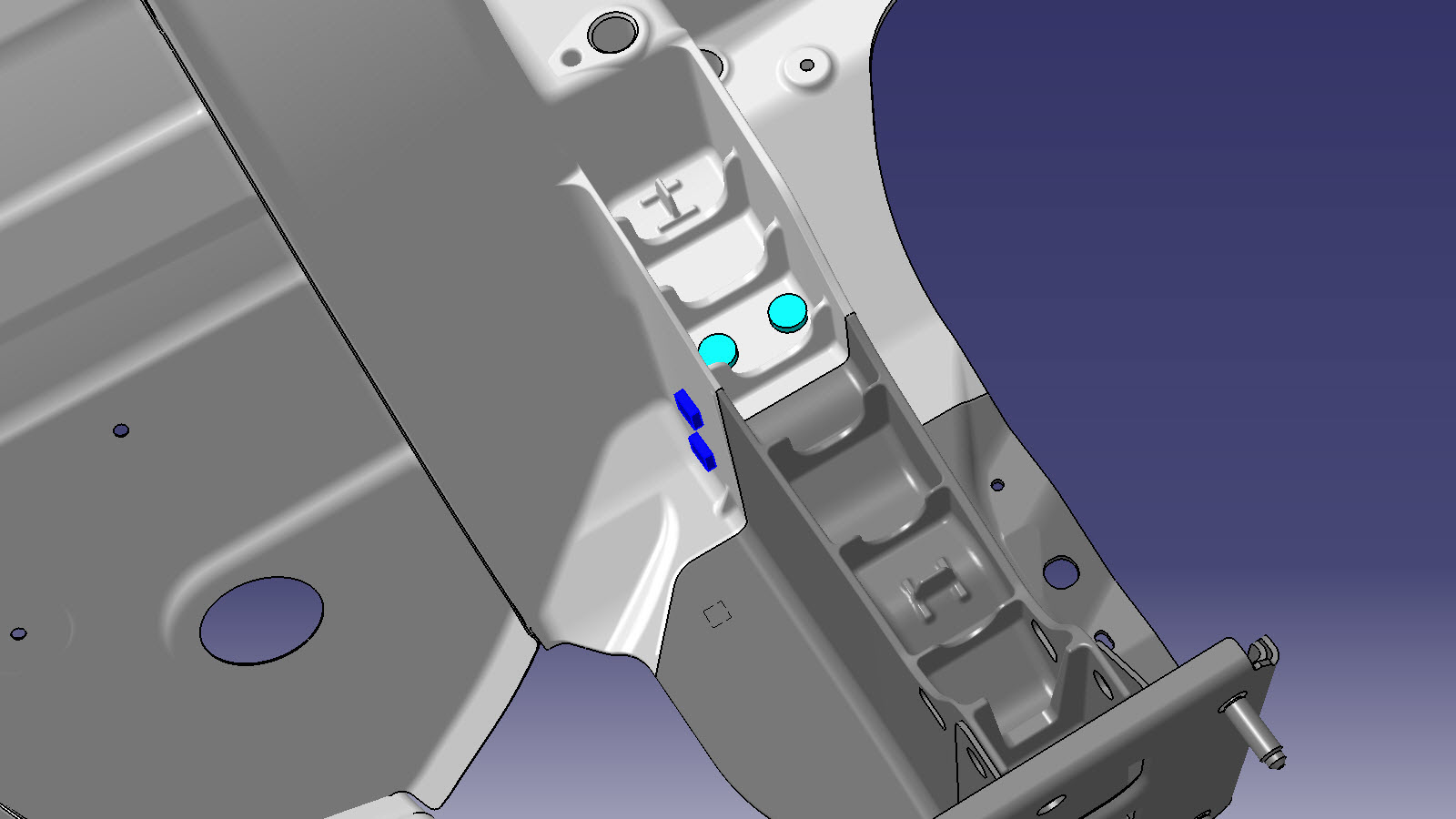

Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
Perno, cabeza Torx
- D = 108 mm.
- E = 37 mm.
- F = 152 mm.
- G = 35 mm.
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 48 Nm.
Aplique sellador de uniones en la junta entre el nuevo componente y los bajos delanteros de fundición.

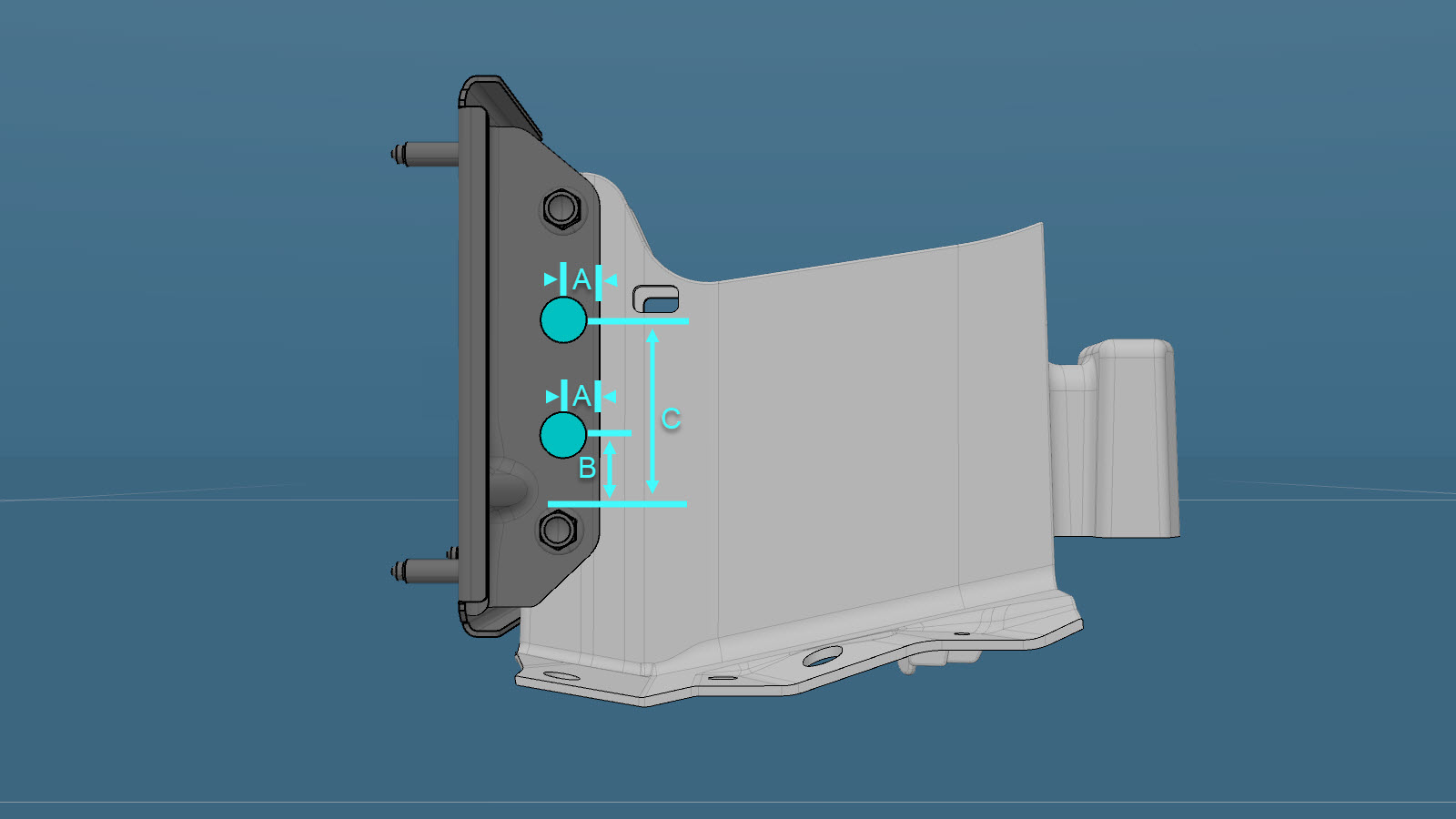

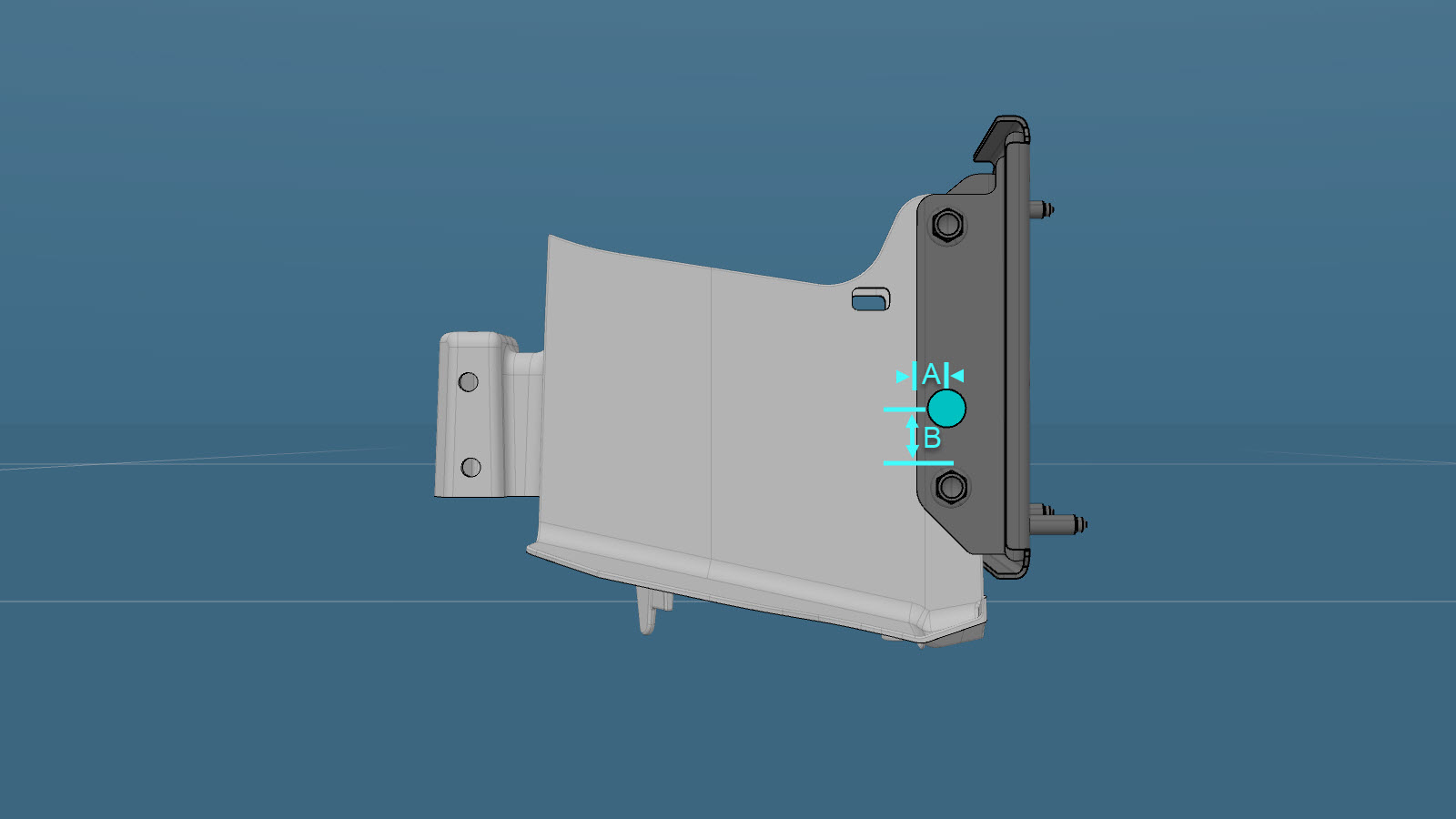

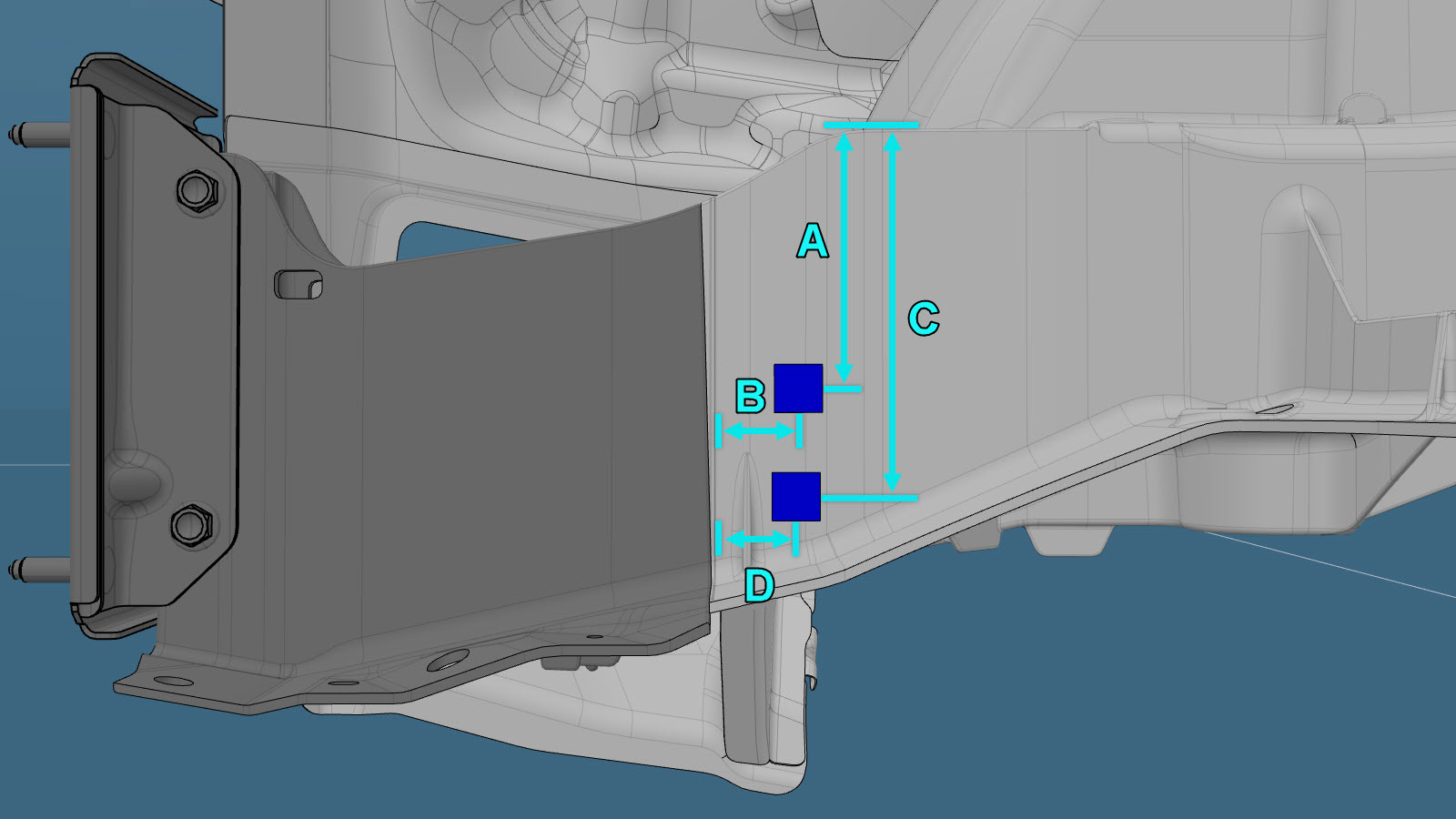

Prepárese para instalar los remaches que fijan la placa final del raíl trasero al raíl trasero - Componente de sustitución fundido.
o Remaches estructurales de alta resistencia, 6,5 mm
Nota
Coloque 1 remache en el lado exterior del vehículo y 2 remaches en el lado interior.
- A = 15 mm.
- B = 30 mm.
- C = 80 mm.
Nota
No instale los remaches en este momento.

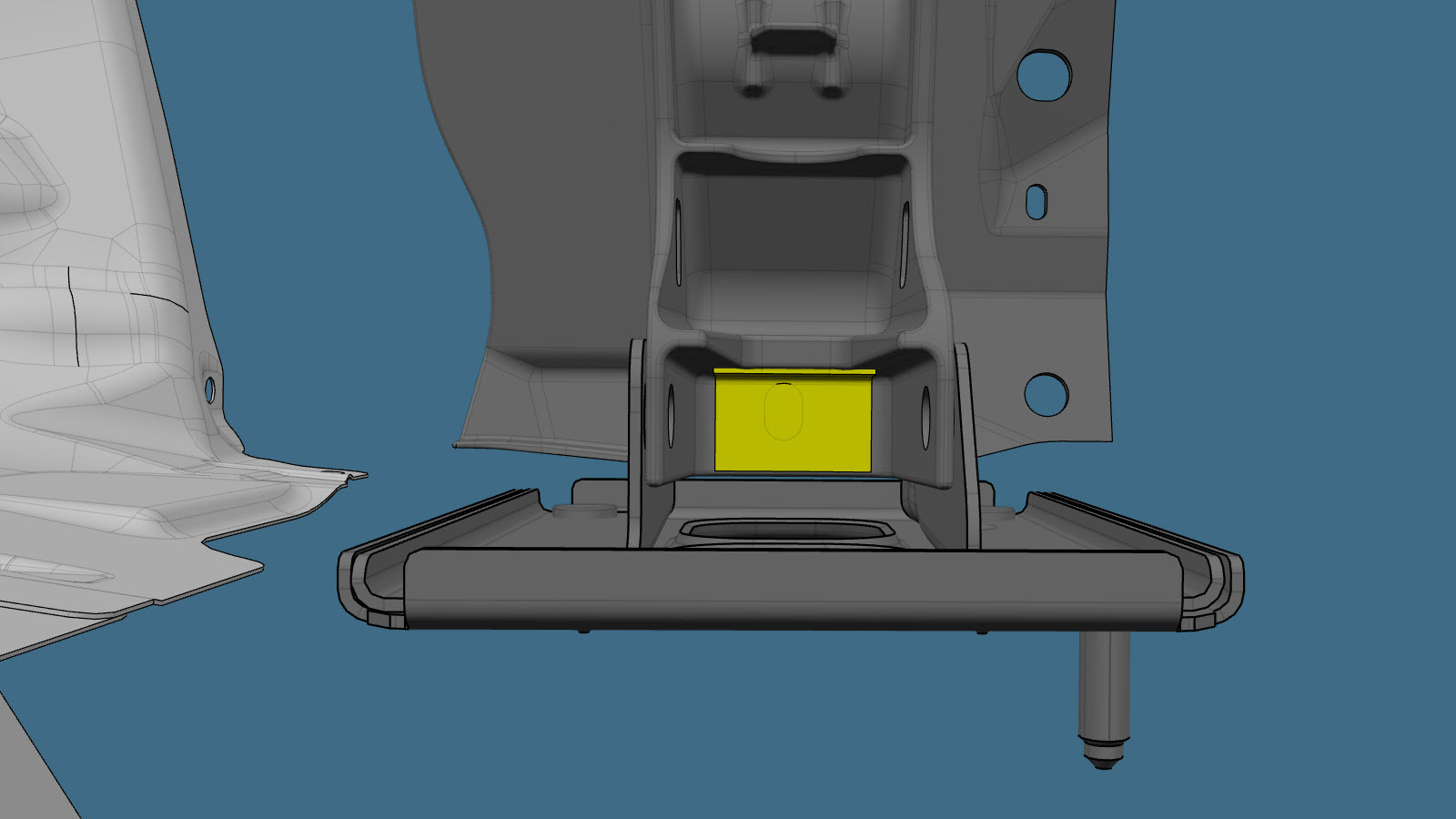

Si el nuevo componente no tiene adhesivo estructural para fijar la placa final del raíl trasero y el raíl trasero, desmonte la placa final del raíl trasero.

Nota
Reserve la placa final del raíl trasero (se vuelve a instalar en un paso posterior).
Si el nuevo componente no tenía adhesivo estructural para fijar la placa final del raíl trasero y el raíl trasero, aplique adhesivo estructural en las superficies de contacto en la placa final del raíl trasero y el raíl trasero.
Si el nuevo componente no tenía adhesivo estructural para fijar la placa final del raíl trasero y el raíl trasero, instale la placa final del raíl trasero.

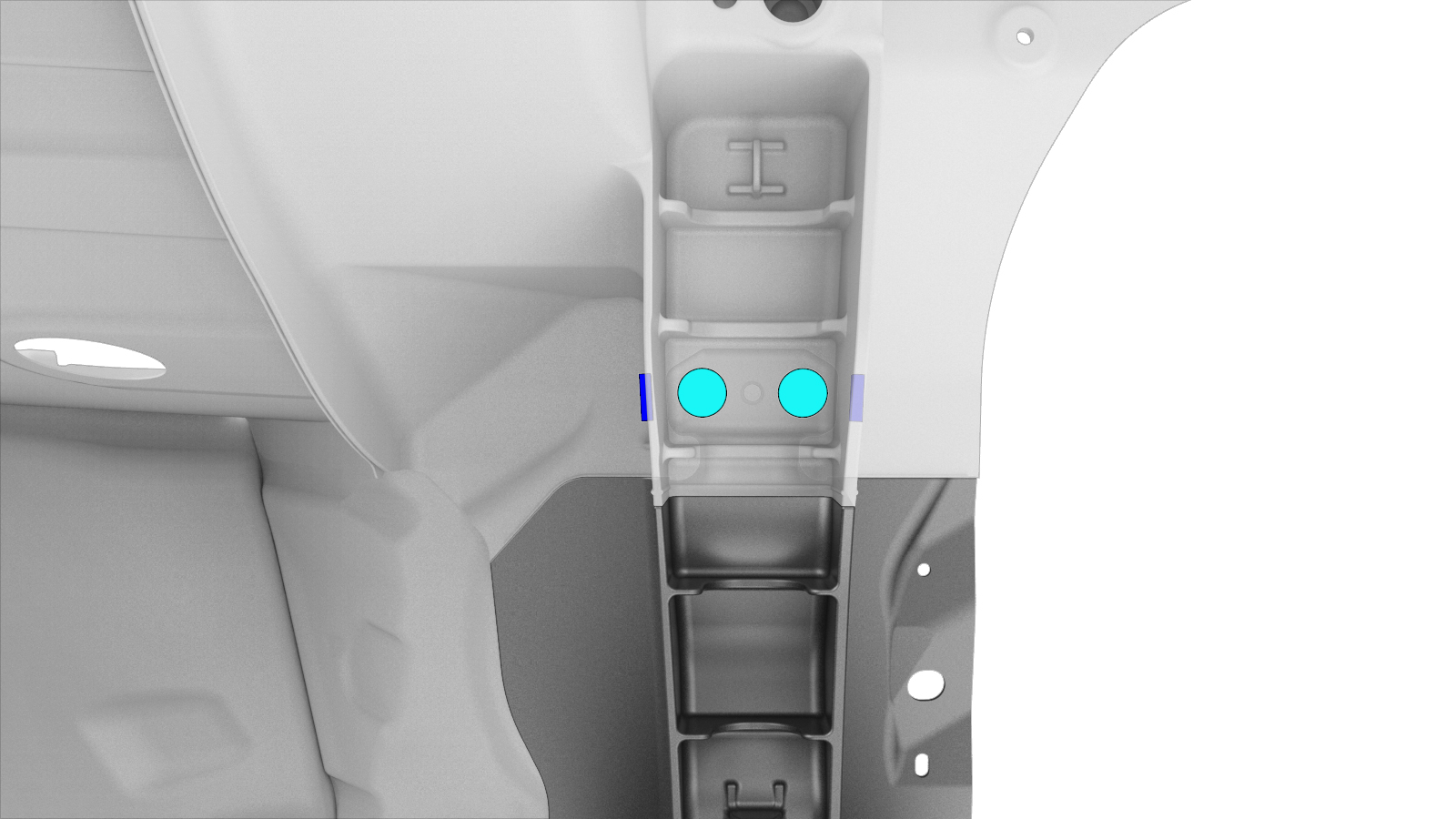

Instale los remaches que fijan la placa final del raíl trasero al nuevo raíl trasero.
o Remaches estructurales de alta resistencia, 6,5 mm
Instale Soporte lateral (inferior).
Instale Conjunto de lateral del panel trasero (para bajos de fundición de 1 pieza).
Efectúe las operaciones posteriores a la reparación necesarias.
