Refuerzo de torre de amortiguador (vehículos fabricados hasta el 6 de febrero de 2023)

Código de corrección: 10101301502, 10100202802 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

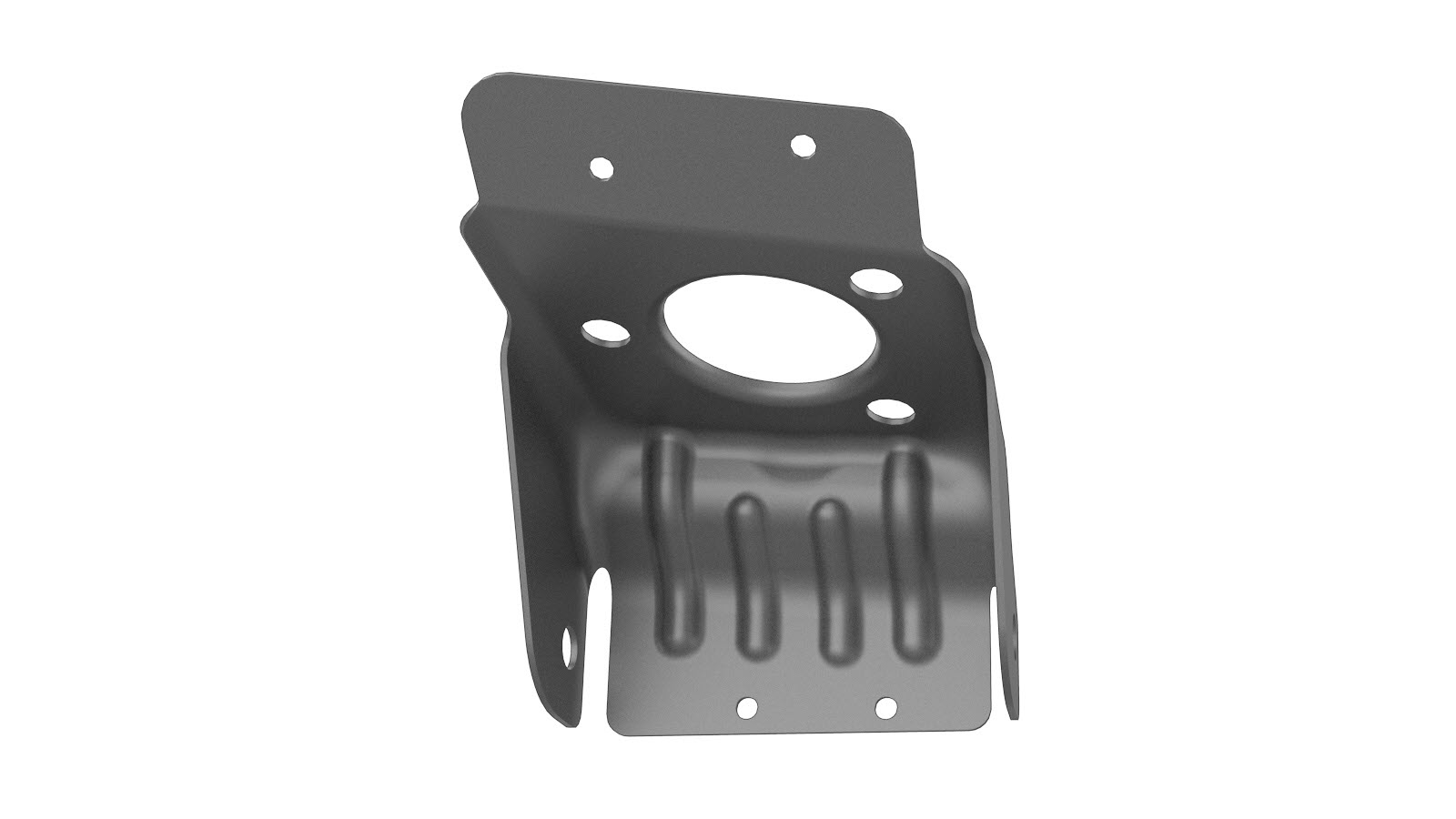

1	MY SP FUB SHOCKTOWER REINF (Refuerzo de la torre del amortiguador)
4	Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
Retire Conjunto del amortiguador - Delantero - Lado izquierdo (tracción a las ruedas traseras) (Desinstalación y sustitución).
Retire Knuckle - Suspension - Front - LH (Dual Motor) (Remove and Replace).

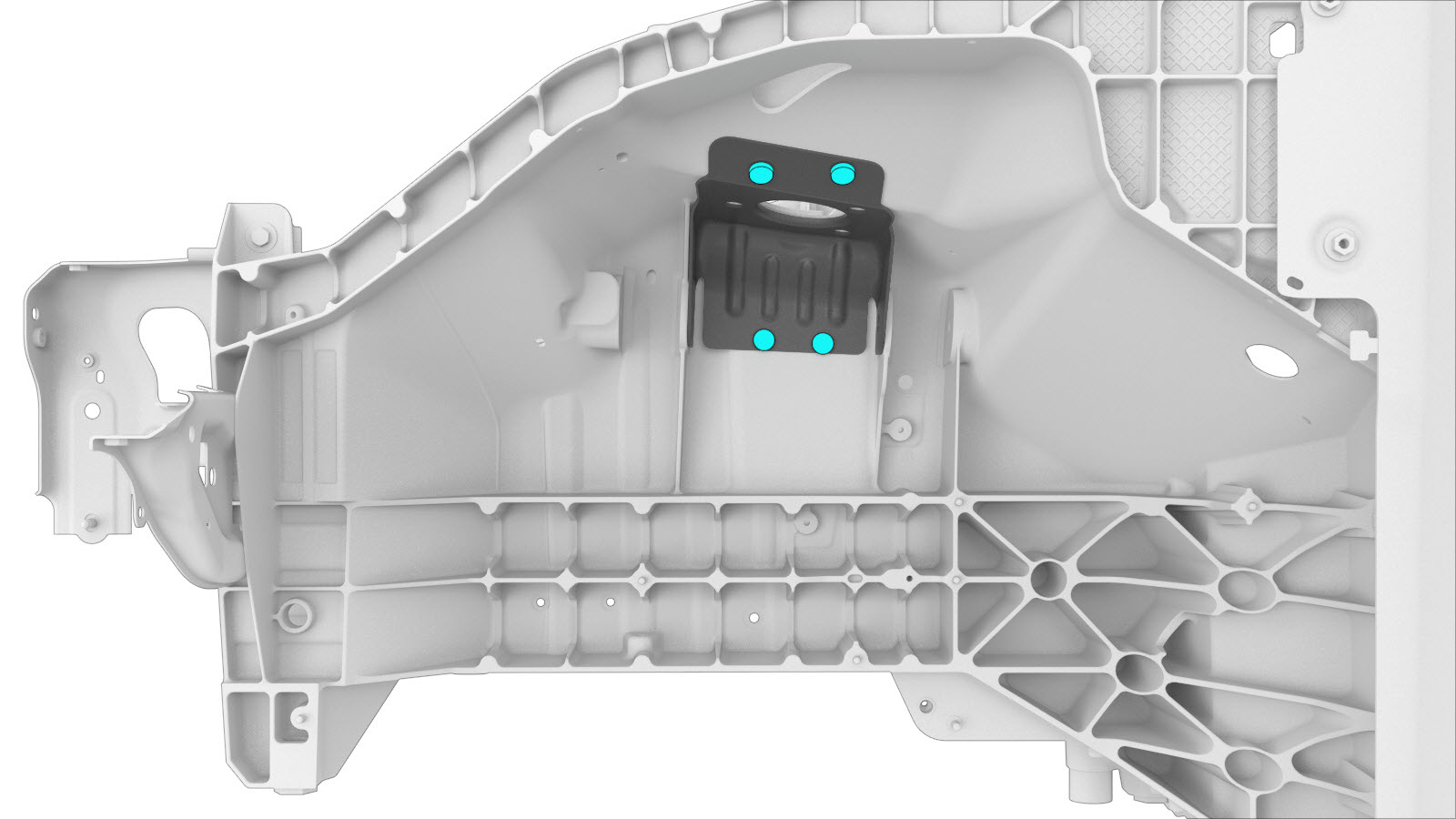

Retire el componente original.
- o Remaches estructurales de fábrica
Preparación para la instalación.
- o Remaches estructurales de alta resistencia, 6,5 mm
Nota
Al instalar el refuerzo de la torre del amortiguador, asegúrese de que:
La parte superior del refuerzo de la torre del amortiguador queda a ras de la parte superior de la torre del amortiguador en los bajos delanteros de fundición.
La holgura entre la parte superior del refuerzo de la torre del amortiguador y la torre del amortiguador de los bajos delanteros de fundición no puede ser superior a 0,5 mm.
Instale el componente o los componentes nuevos.
Efectúe las operaciones posteriores a la reparación necesarias.
Instale Knuckle - Suspension - Front - LH (Dual Motor) (Remove and Replace).
Instale Conjunto del amortiguador - Delantero - Lado izquierdo (tracción a las ruedas traseras) (Desinstalación y sustitución).
Instale Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
