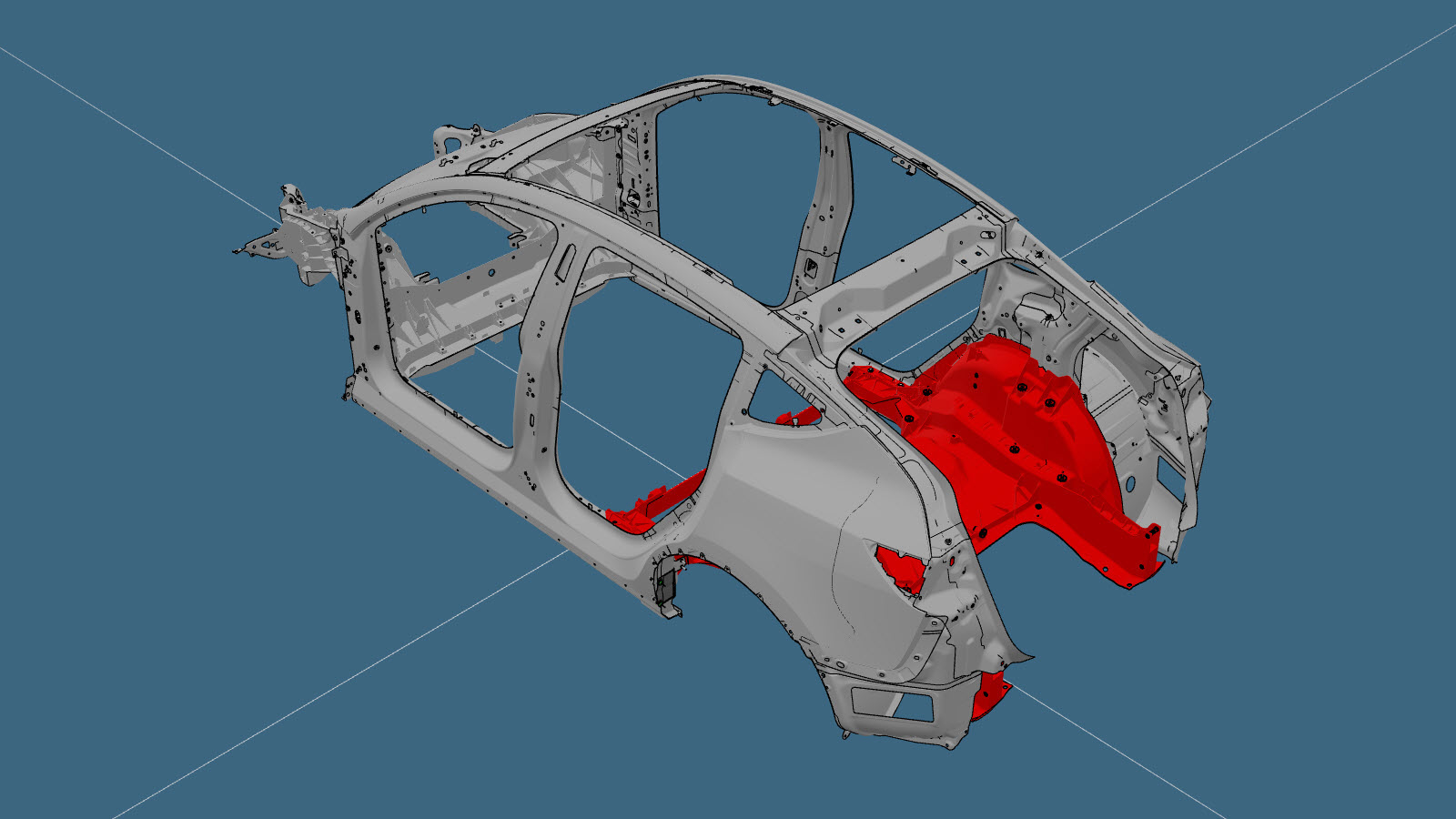

Bajos traseros de fundición (1 pieza)

Código de corrección: 10102101202 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Información de reparación

Lista de piezas

Cantidad Descripción Imagen / Notas

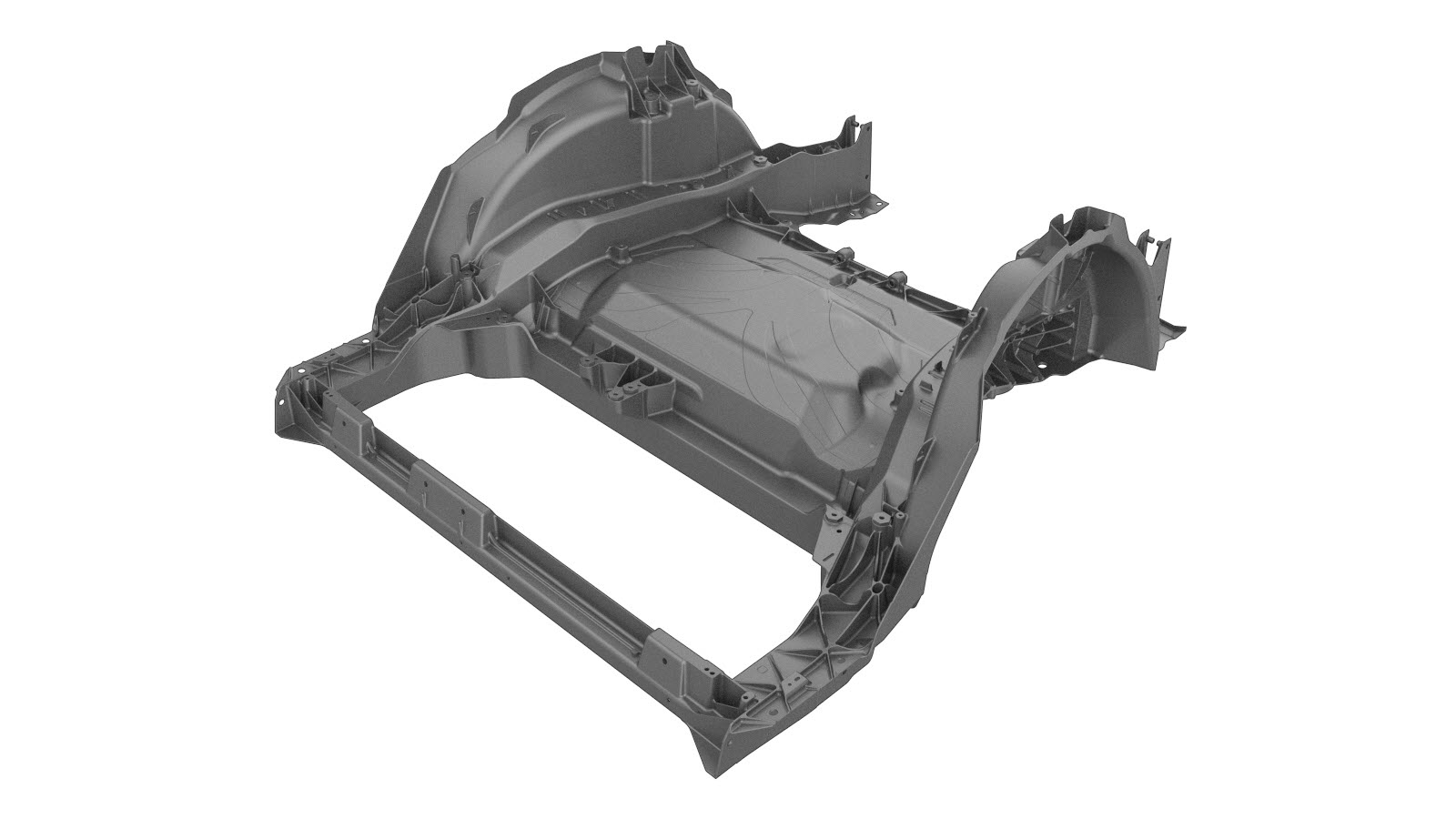

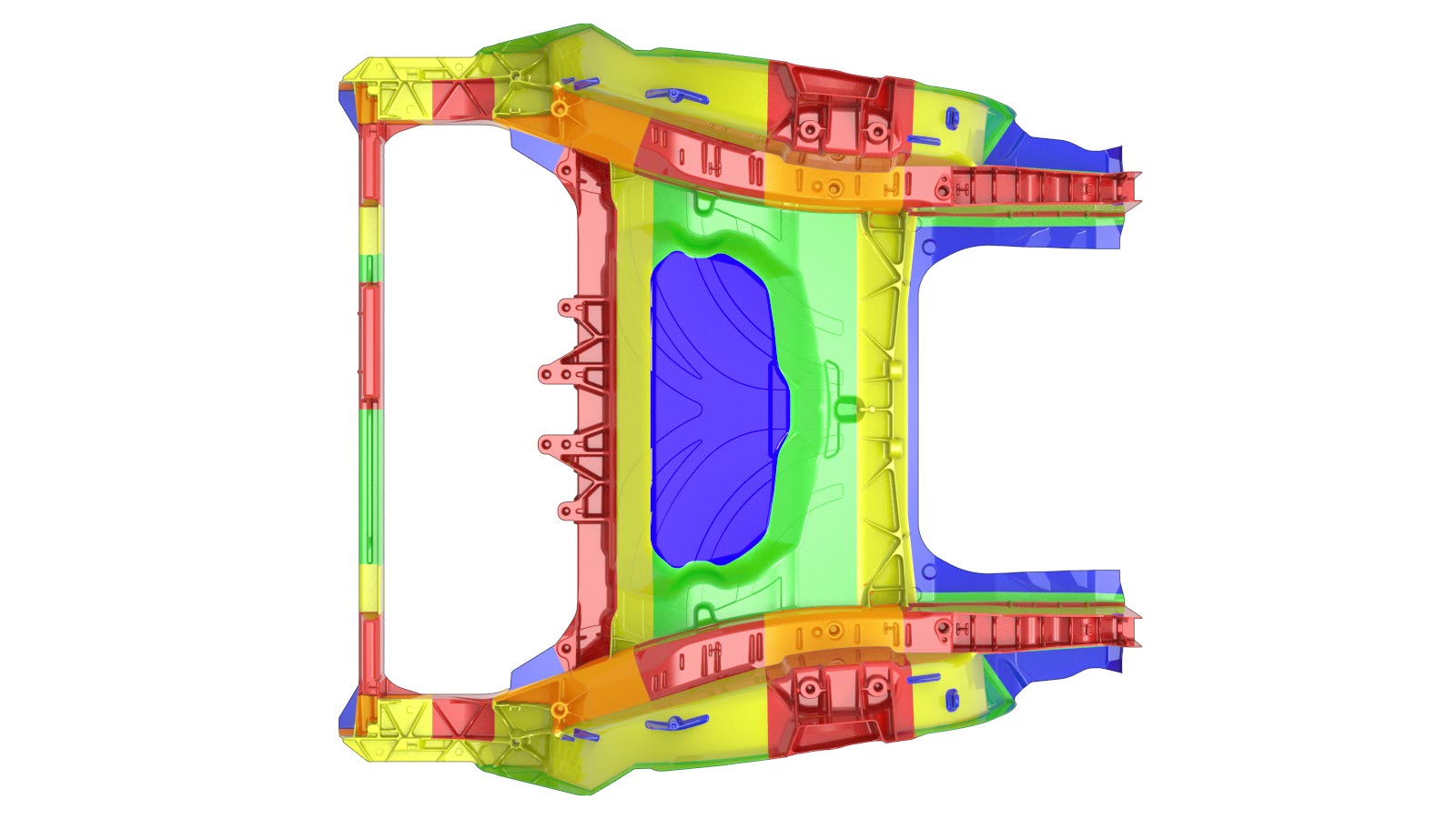

1 CAST RUB-SP E-COATED (Bajos traseros de 1 pieza)

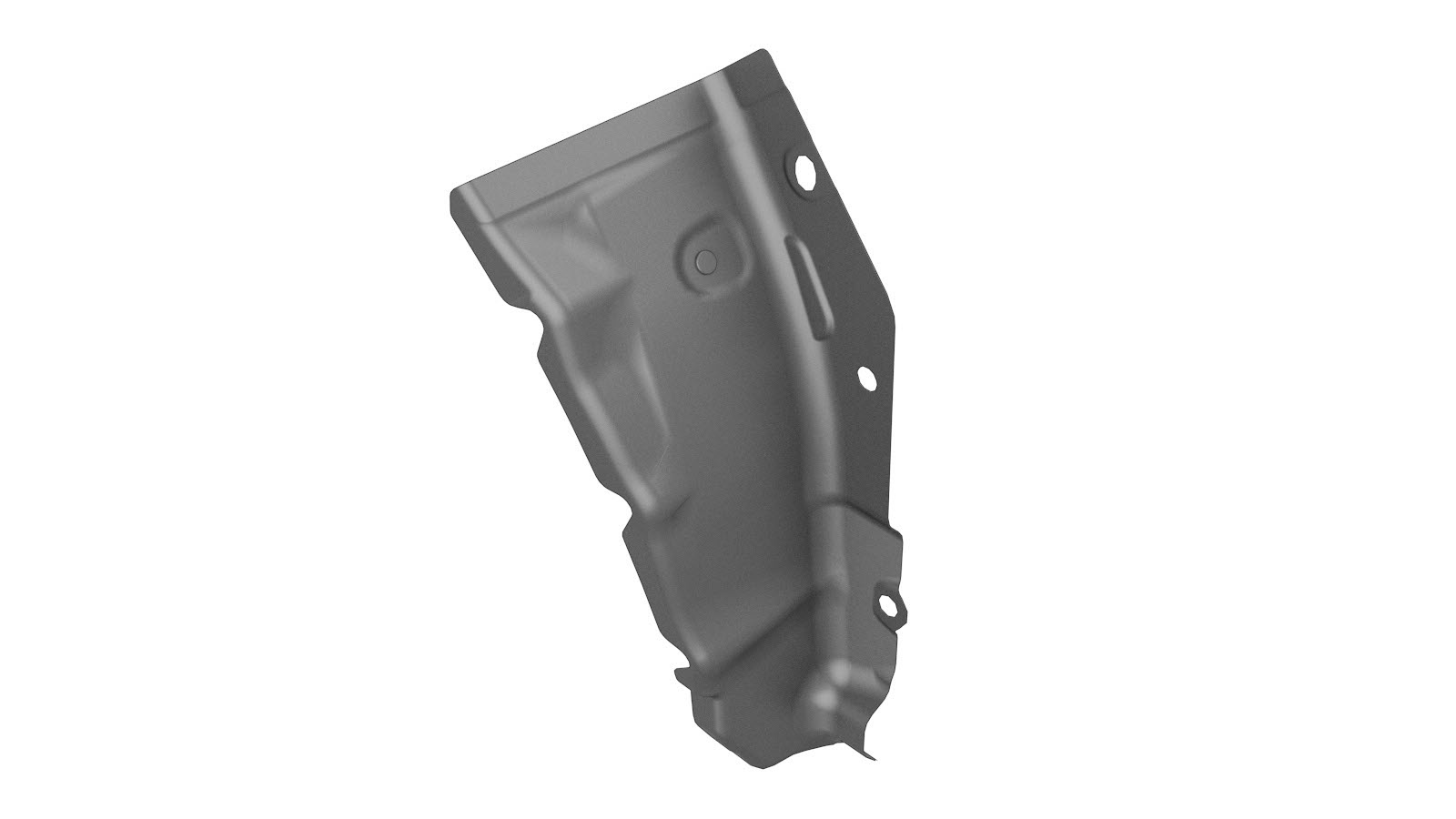

1 ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED (extensión del paso de rueda, delantera, lado izquierdo)
1 ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED (extensión del paso de rueda, delantera, lado derecho)
21 Remache estructural de alta resistencia, 6,5 mm
12 Remache, 4,8 mm
12 Perno , BOLT&WSHR[FL],M8-1.25x32 Referencia de Tesla 1119448-00-A.
2 TUERCA Y ARANDELA[FL] - HF - M8-1.25 - [10] - ZINC NÍQUEL Referencia de Tesla 1118837-00-A.
2 SEMS,[FL],HX,M8x23.5,[109],G1009,PTC Referencia de Tesla 1063260-00-C.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Conjunto del lateral del panel trasero (para bajos de fundición de 1 pieza) de los lados izquierdo y derecho.
  2. Retire Soporte lateral (inferior) de los lados izquierdo y derecho.

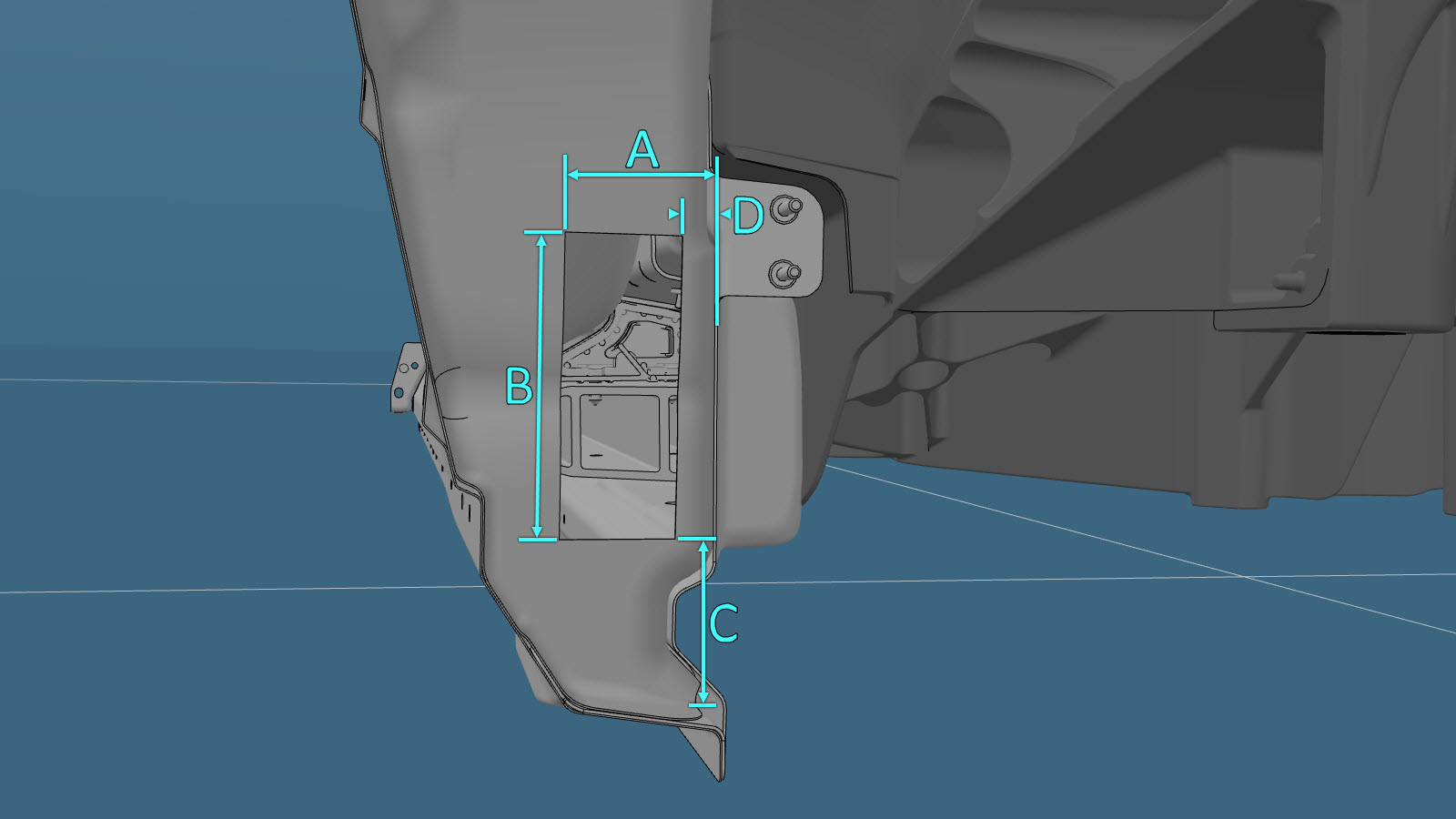

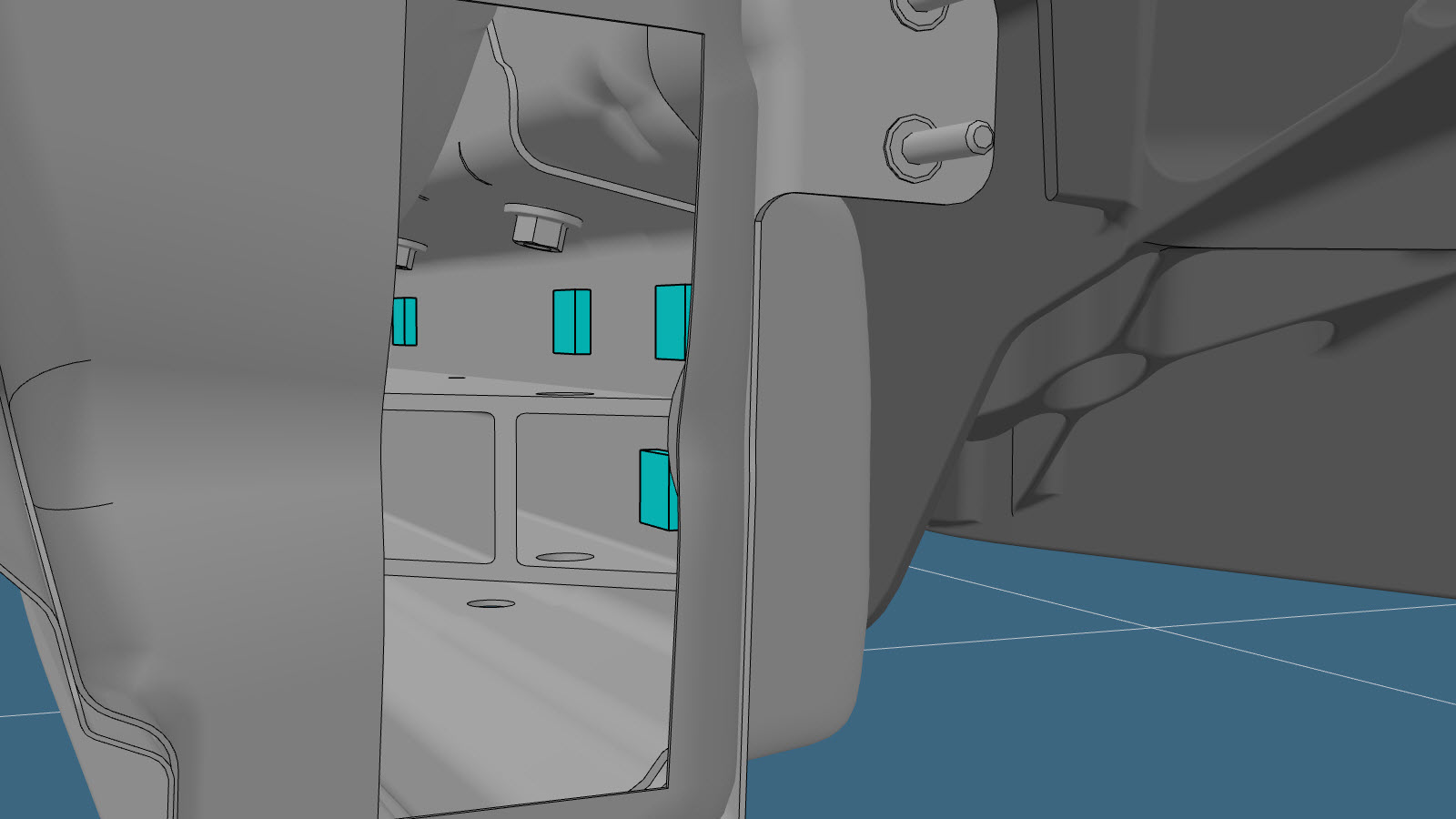

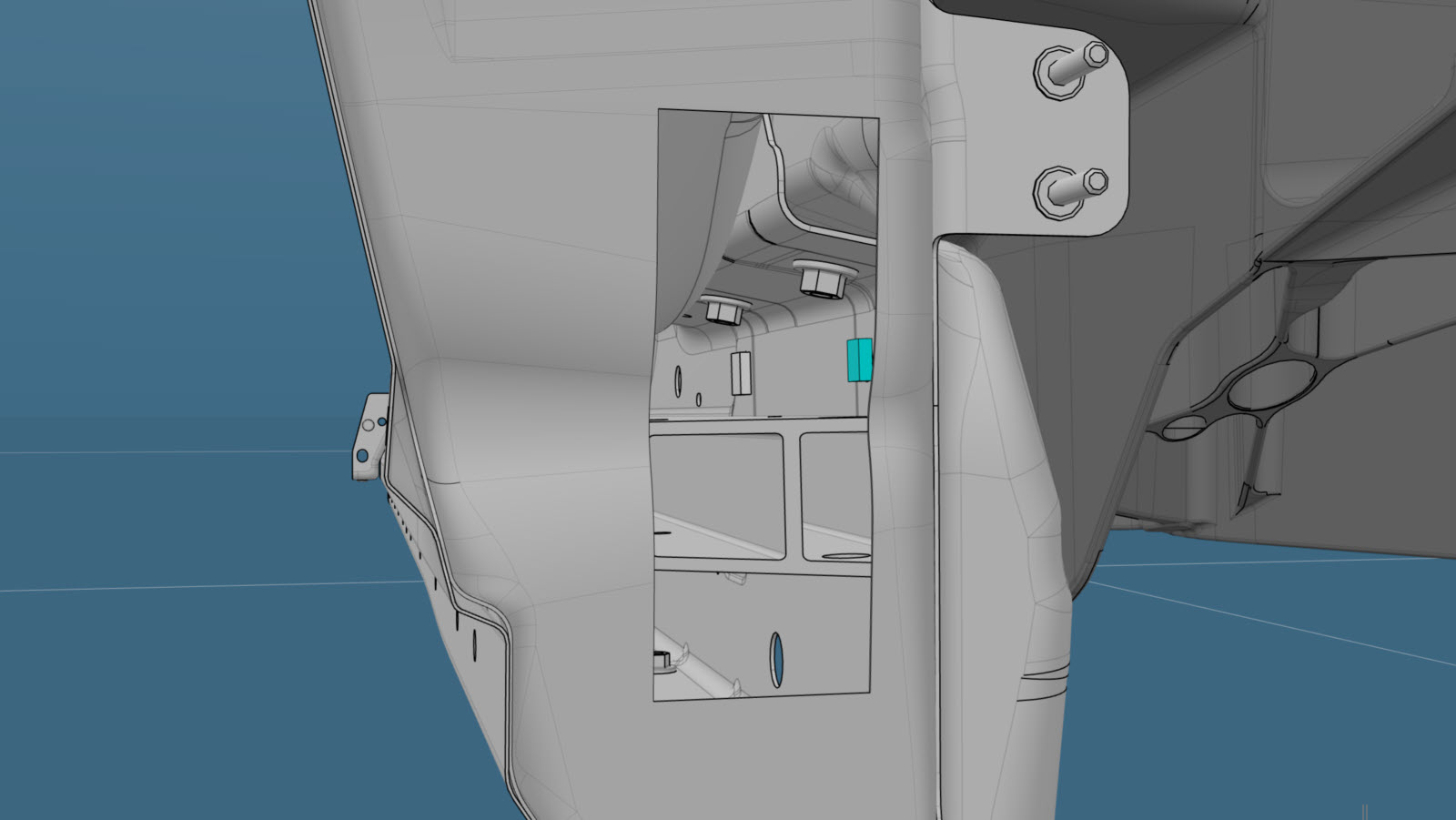

  3. Cree una ventana de acceso en la extensión del paso de rueda (delantero).
    • A = 50 mm.
    • B = 130 mm.
    • C = 75 mm.
    • D = 21 mm.

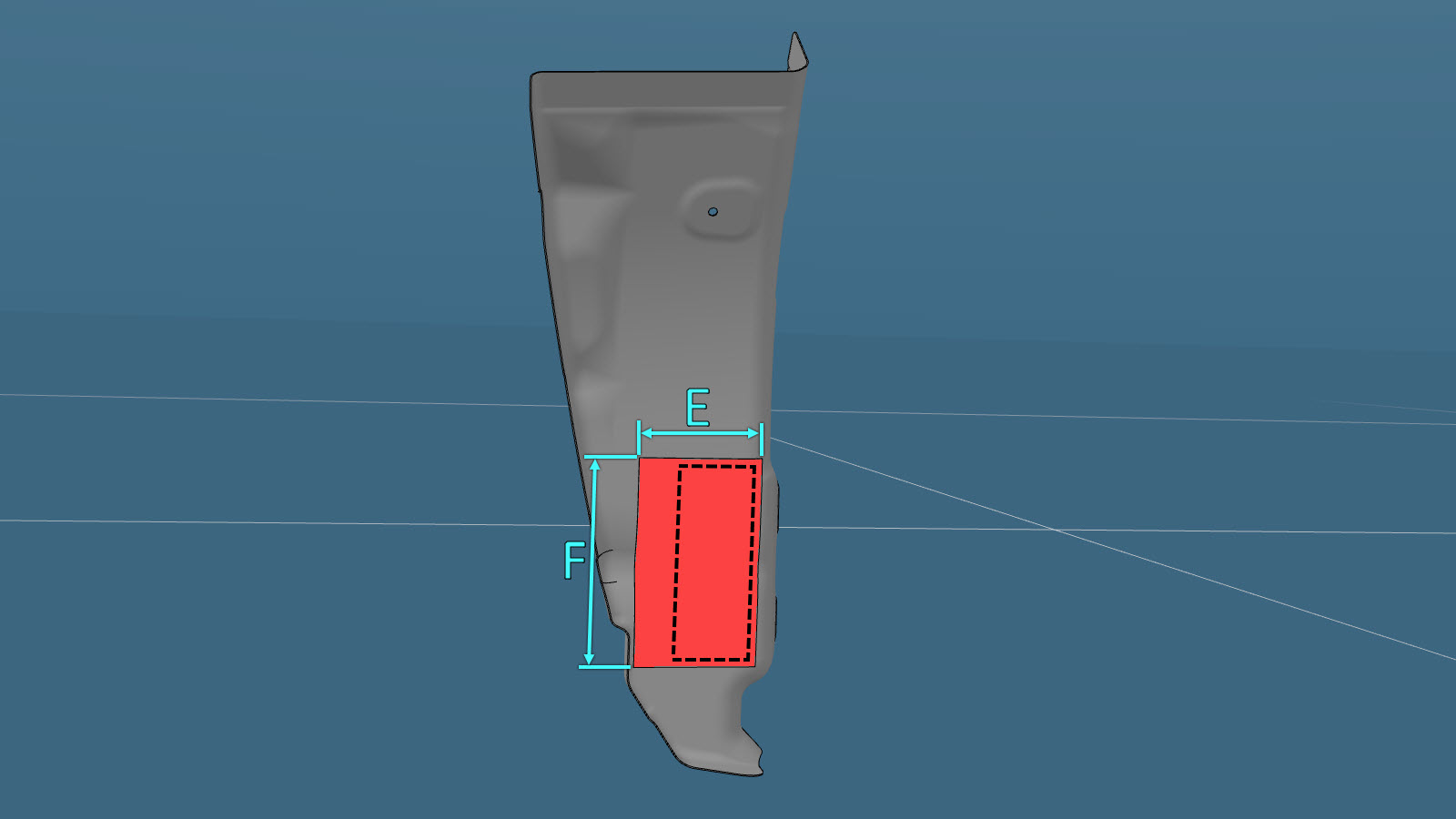

  4. Corte los nuevos componentes de la extensión del paso de rueda para crear las cubiertas de la ventana de acceso izquierda y derecha.
    La cubierta acabada debe ser aproximadamente 32 mm más ancha y 10 mm más alta que la ventana de acceso. Las líneas discontinuas negras indican la ventana de acceso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Cuando se coloca de forma manual, la cubierta se solapa 5 mm con los bordes superior, inferior e interior de la ventana de acceso. La cubierta también se solapa 27 mm con el borde exterior de la ventana de acceso.
    • E = 82 mm.
    • F = 140 mm.

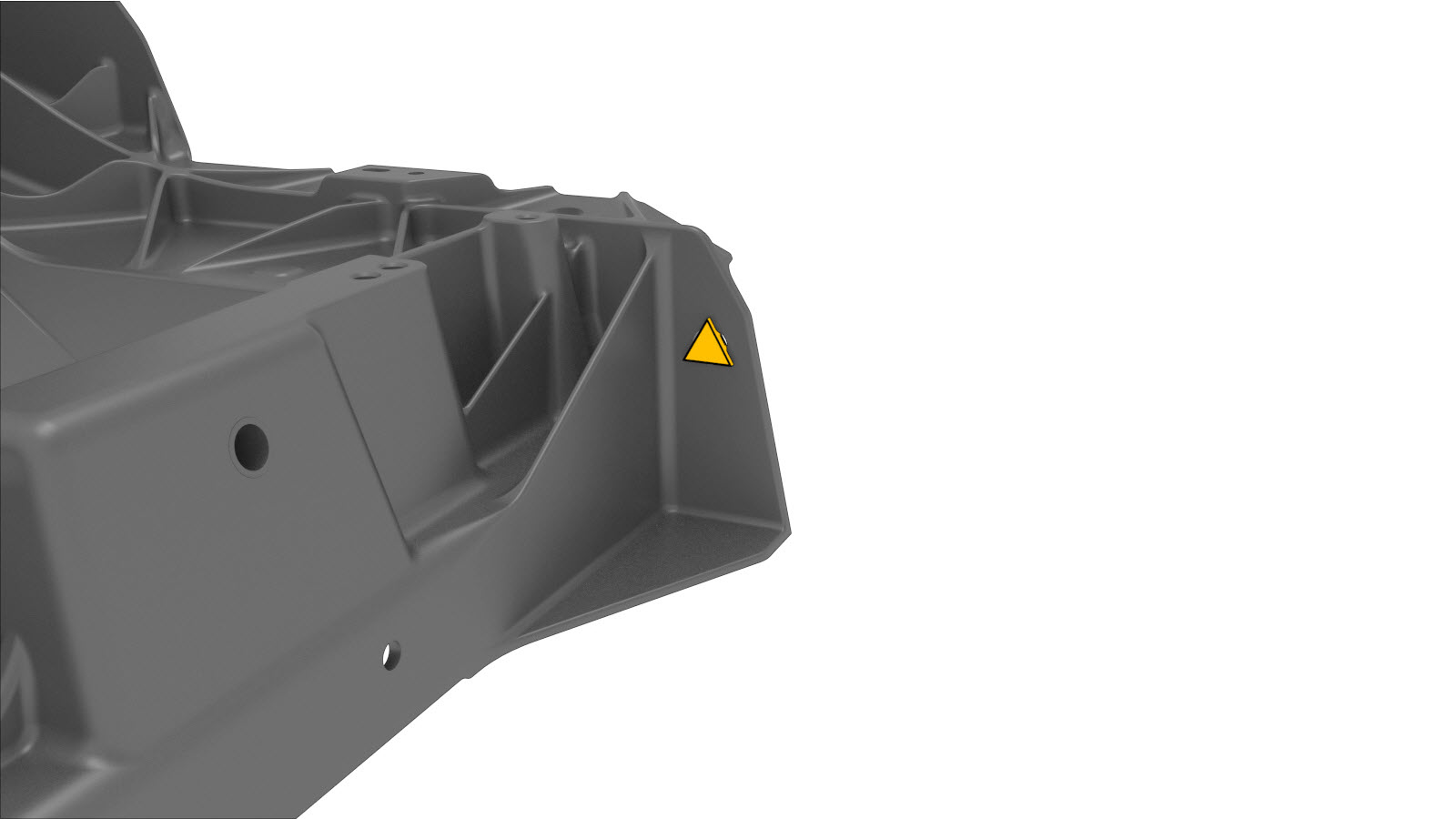

  5. Retire la tuerca ciega del nuevo componente.
    Remache tubular

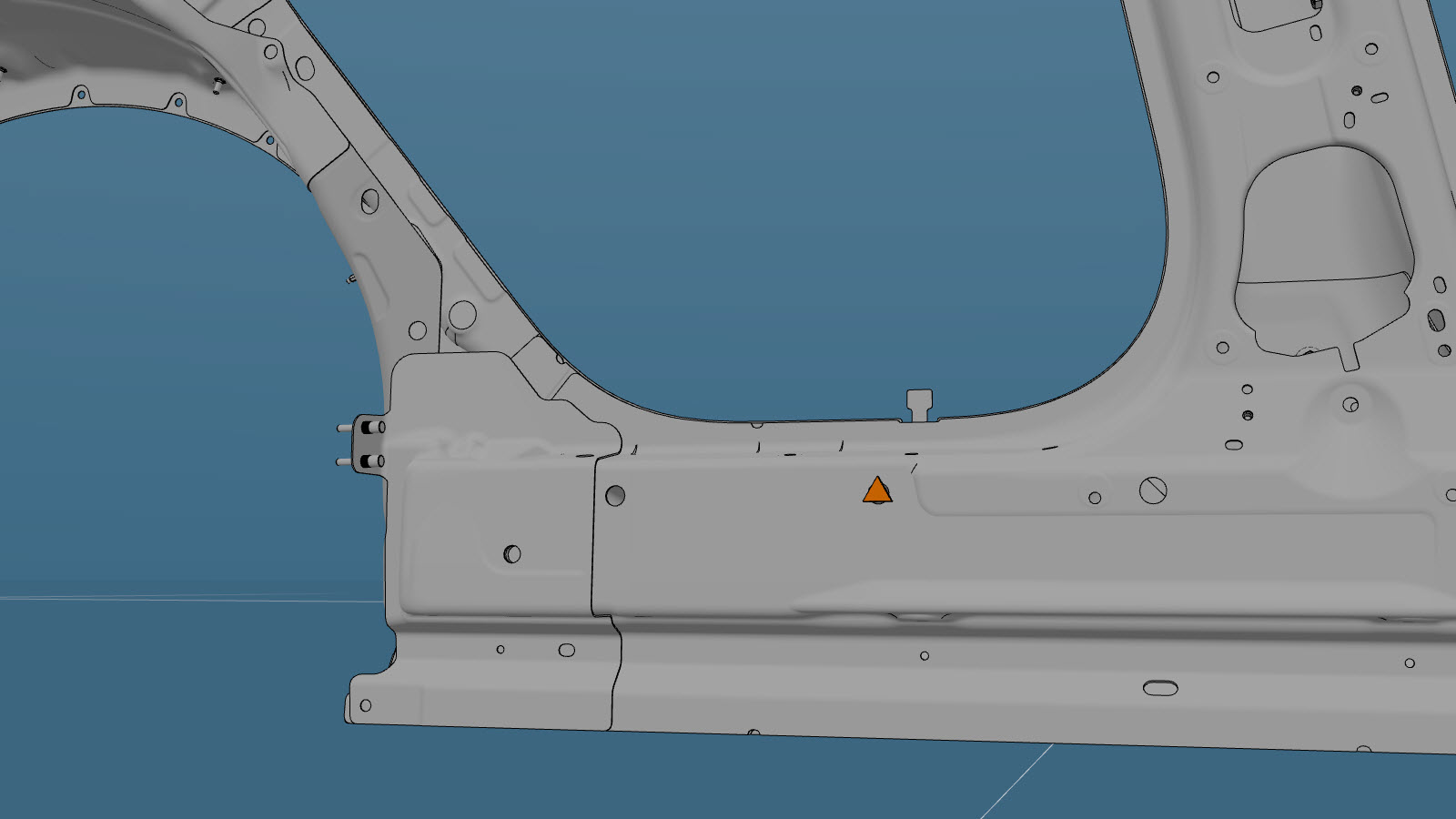

  6. Retire el componente original.

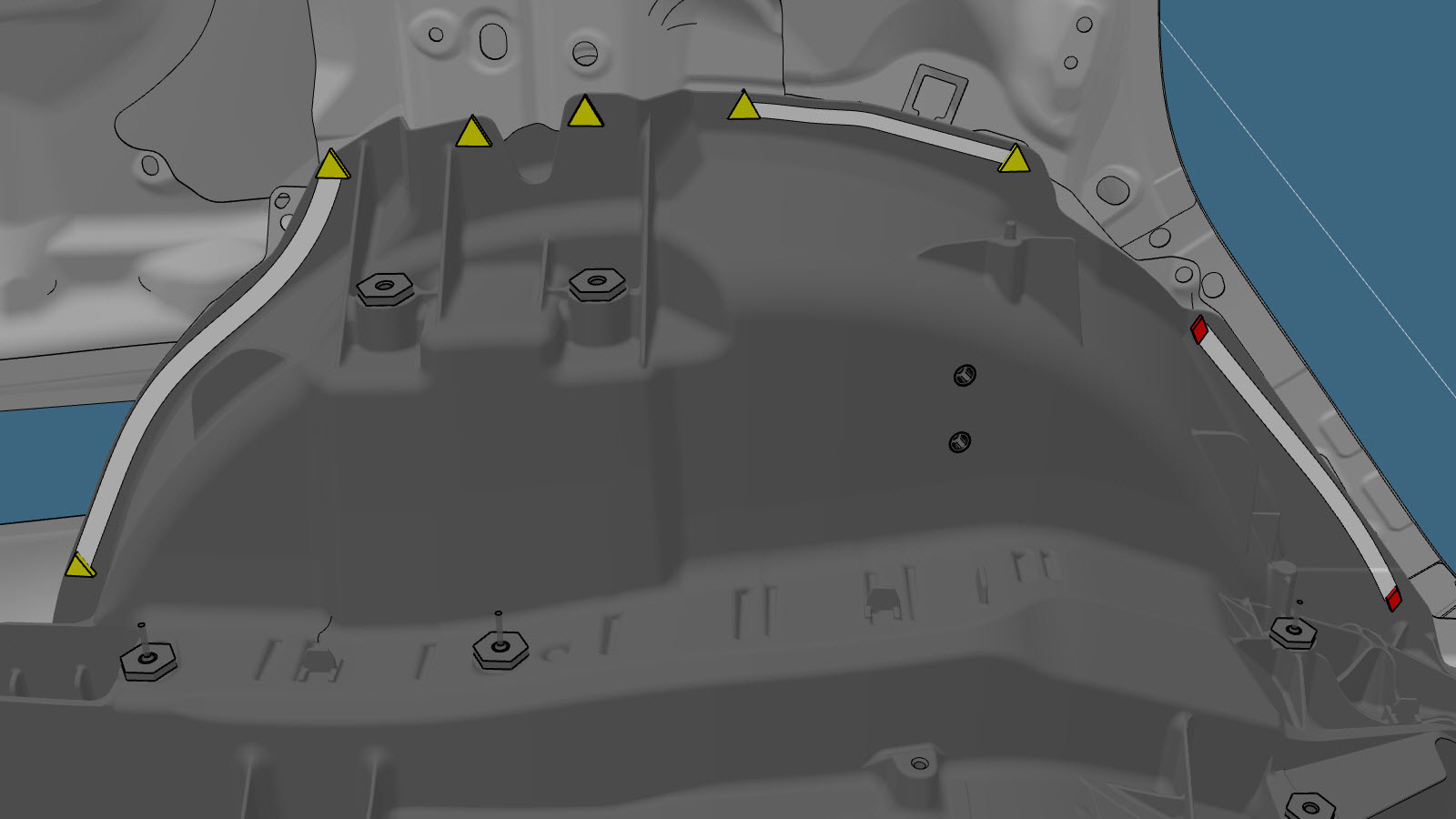

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    Remache tubular

    o Pernos

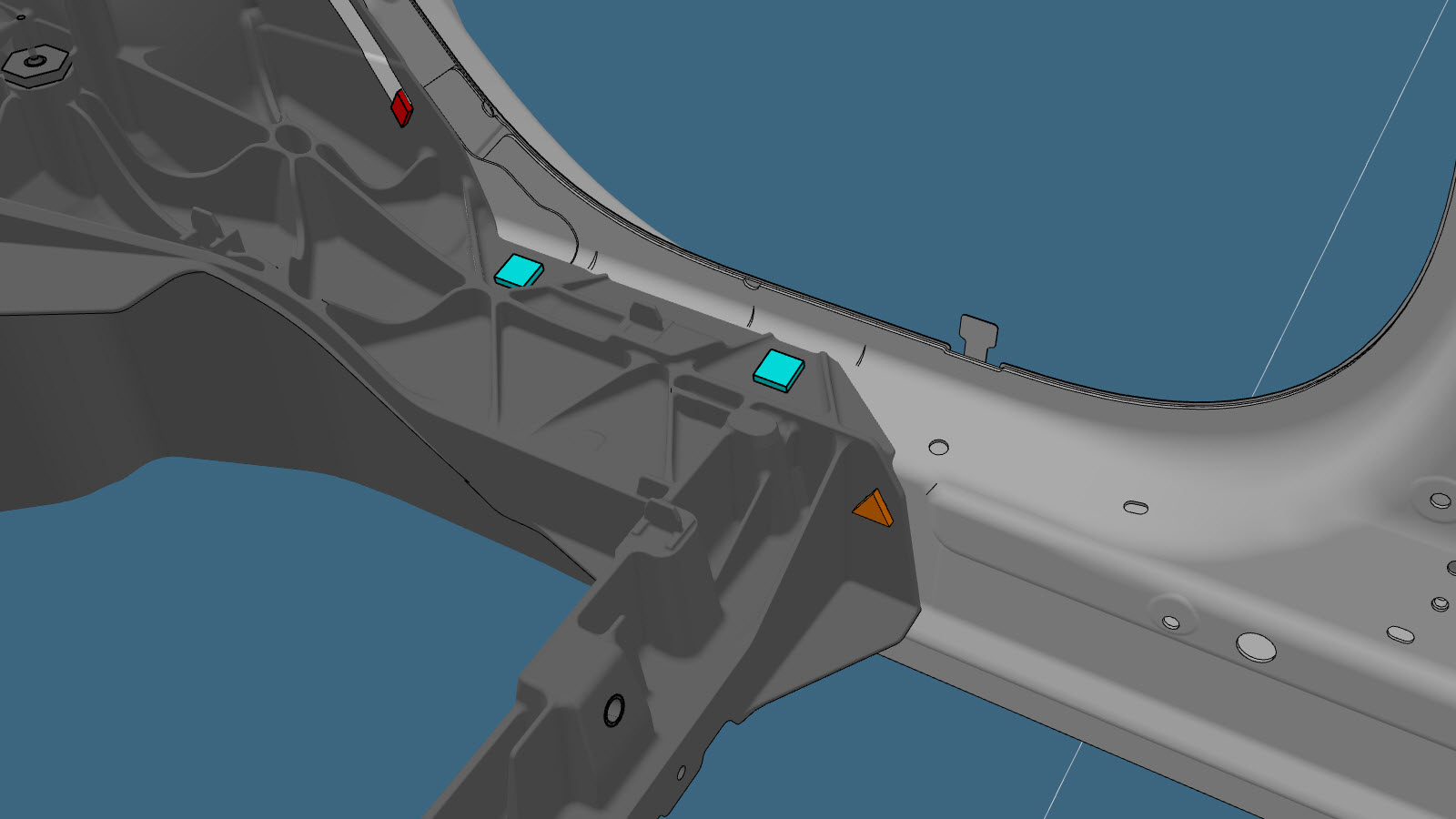

  7. Preparación para la instalación.

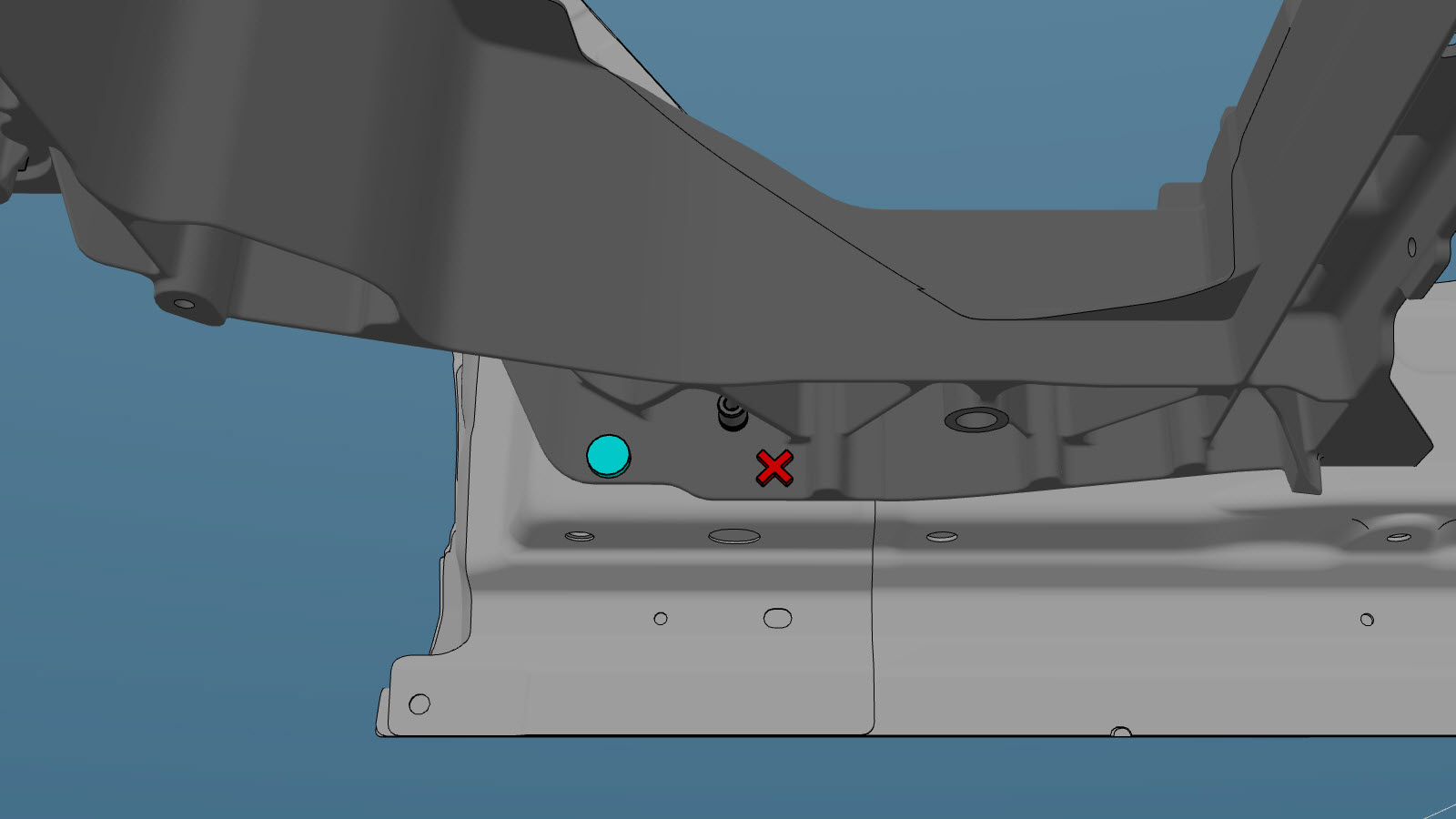

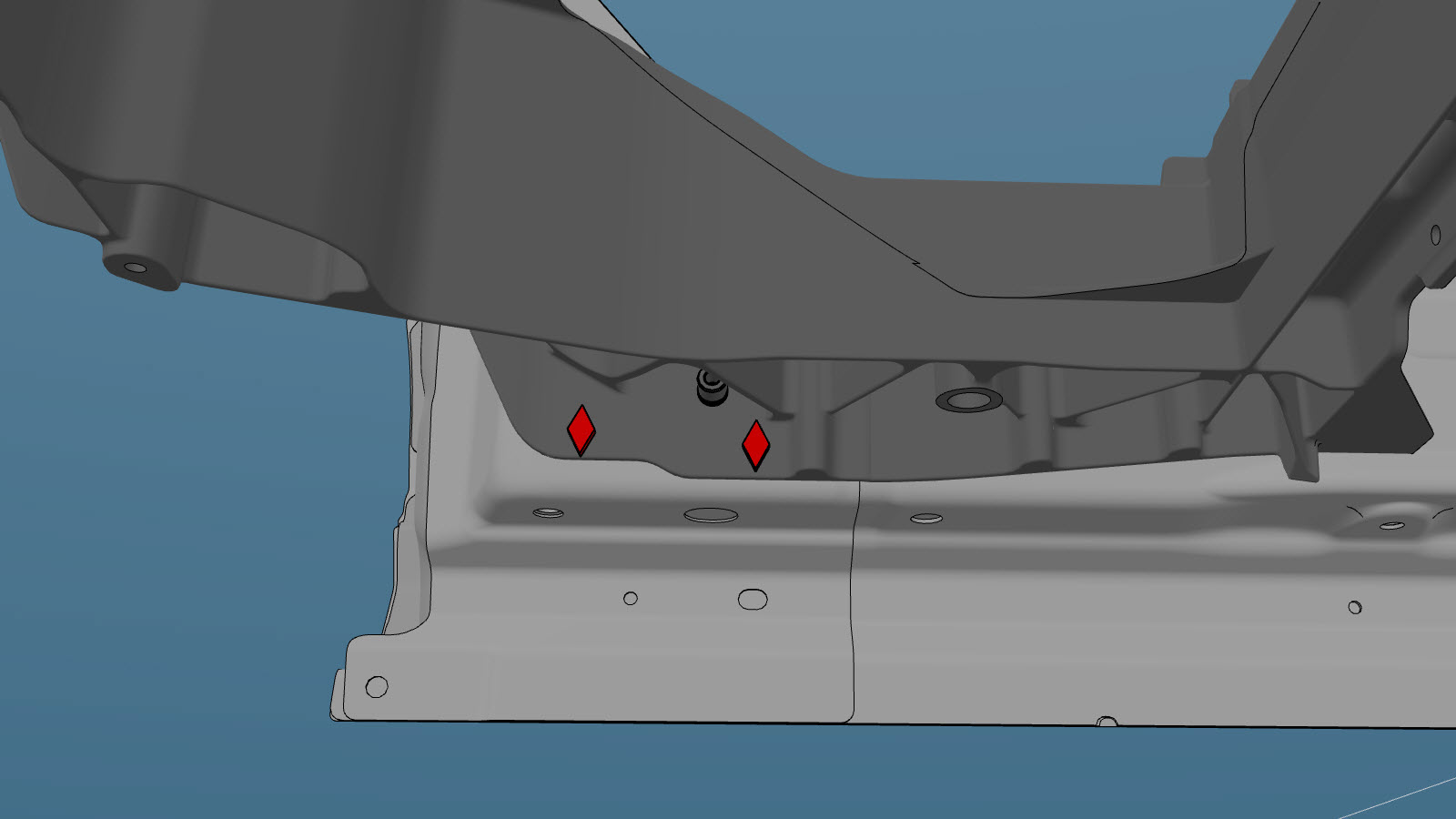

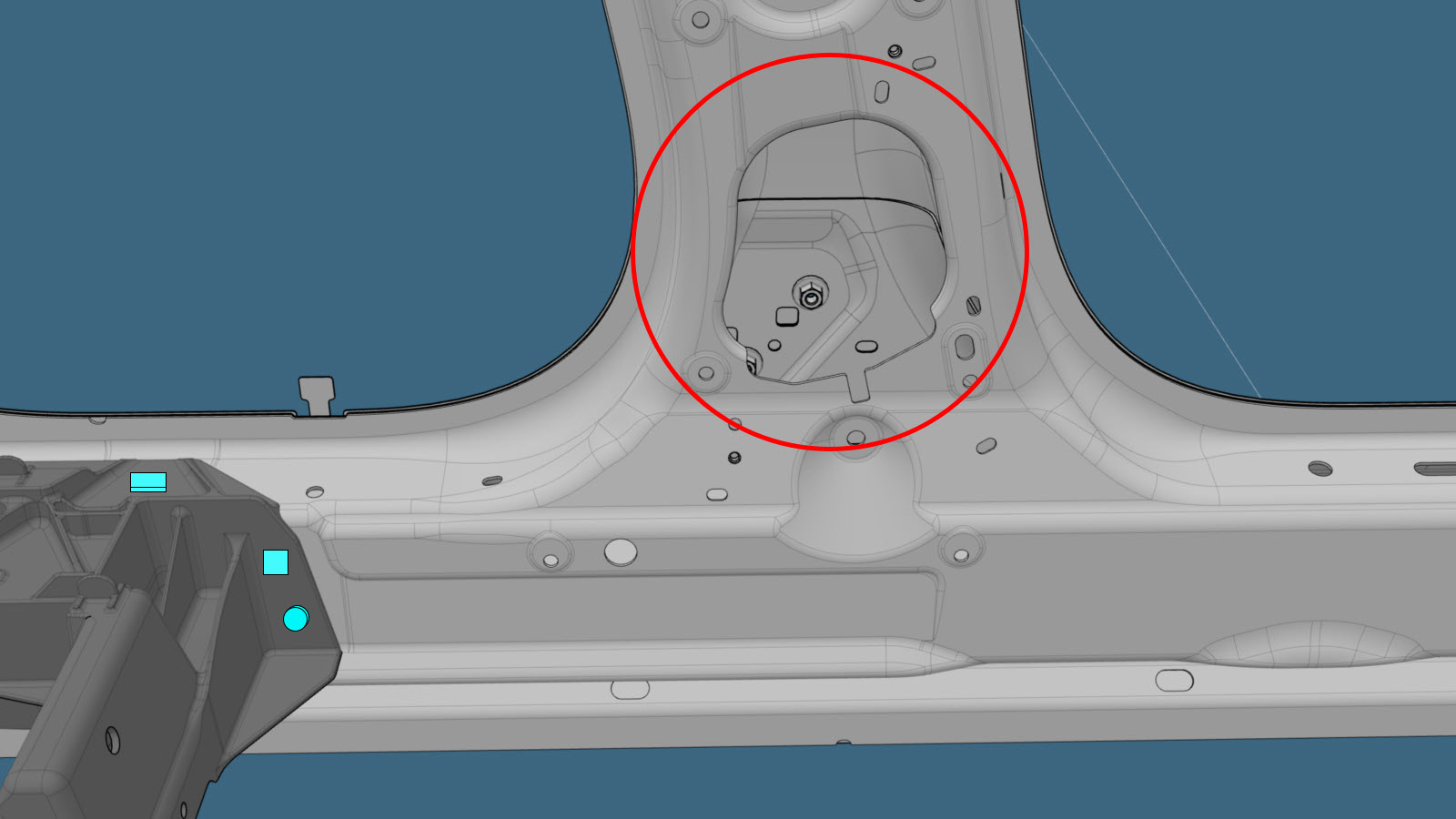

  8. Instale la tuerca (referencia de Tesla 1118837-00-A) a través del orificio del pilar B, donde se encuentra el retractor del cinturón de seguridad (indicado en rojo).
  9. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

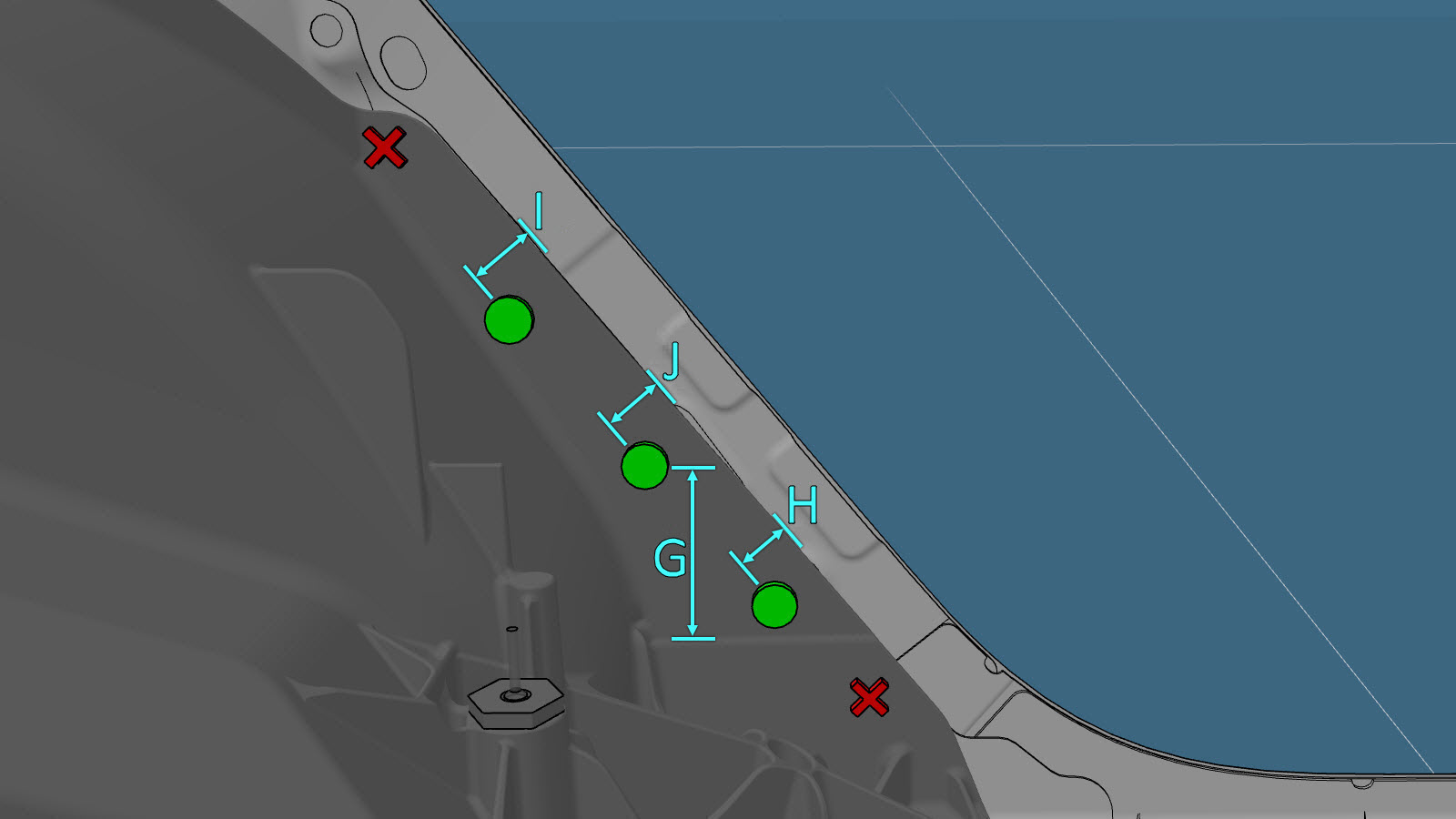

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

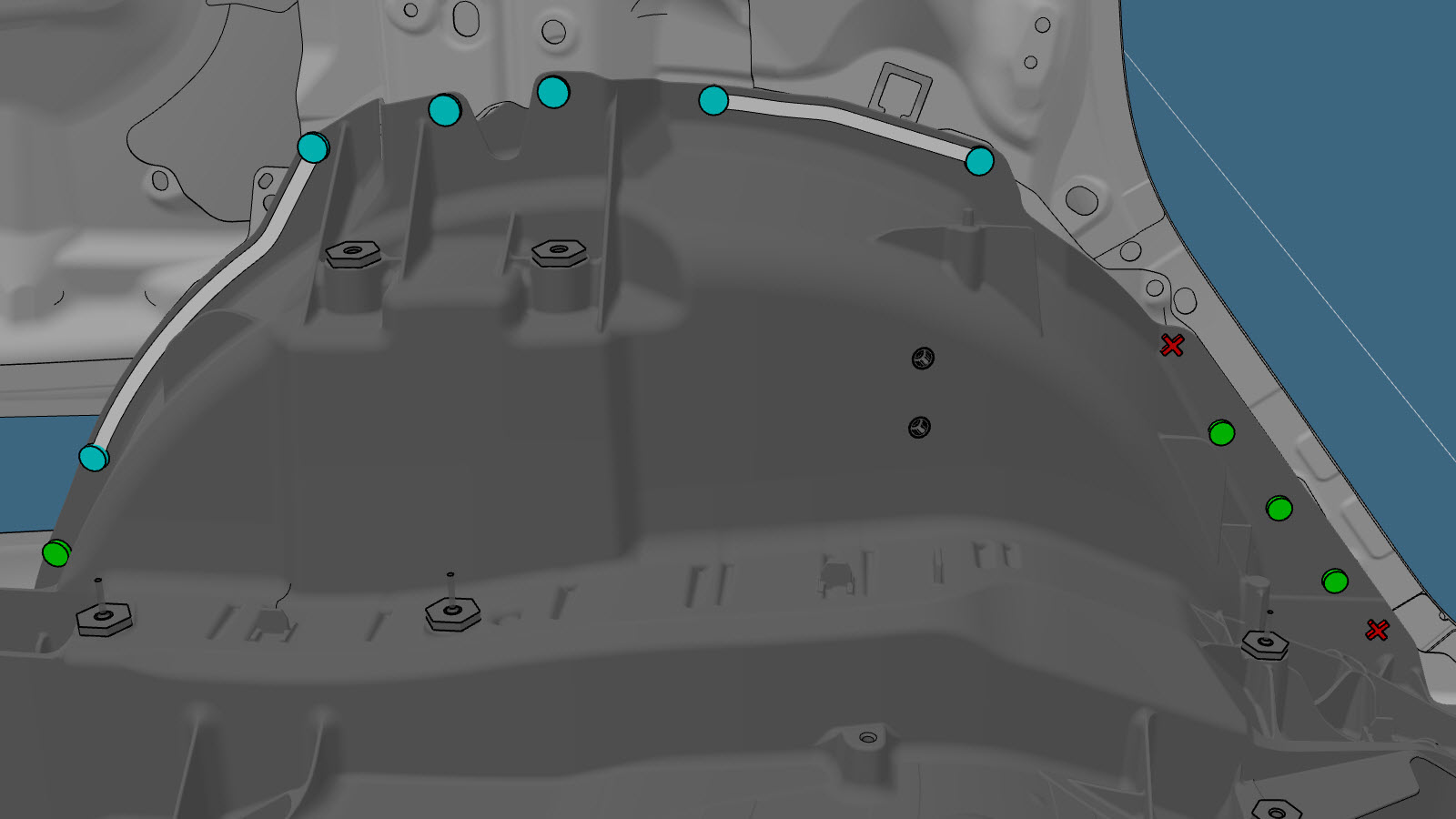

    o Remaches, 4,8 mm
    • G = 79 mm.
    • H = 24 mm.
    • I = 28 mm.
    • J = 26 mm.

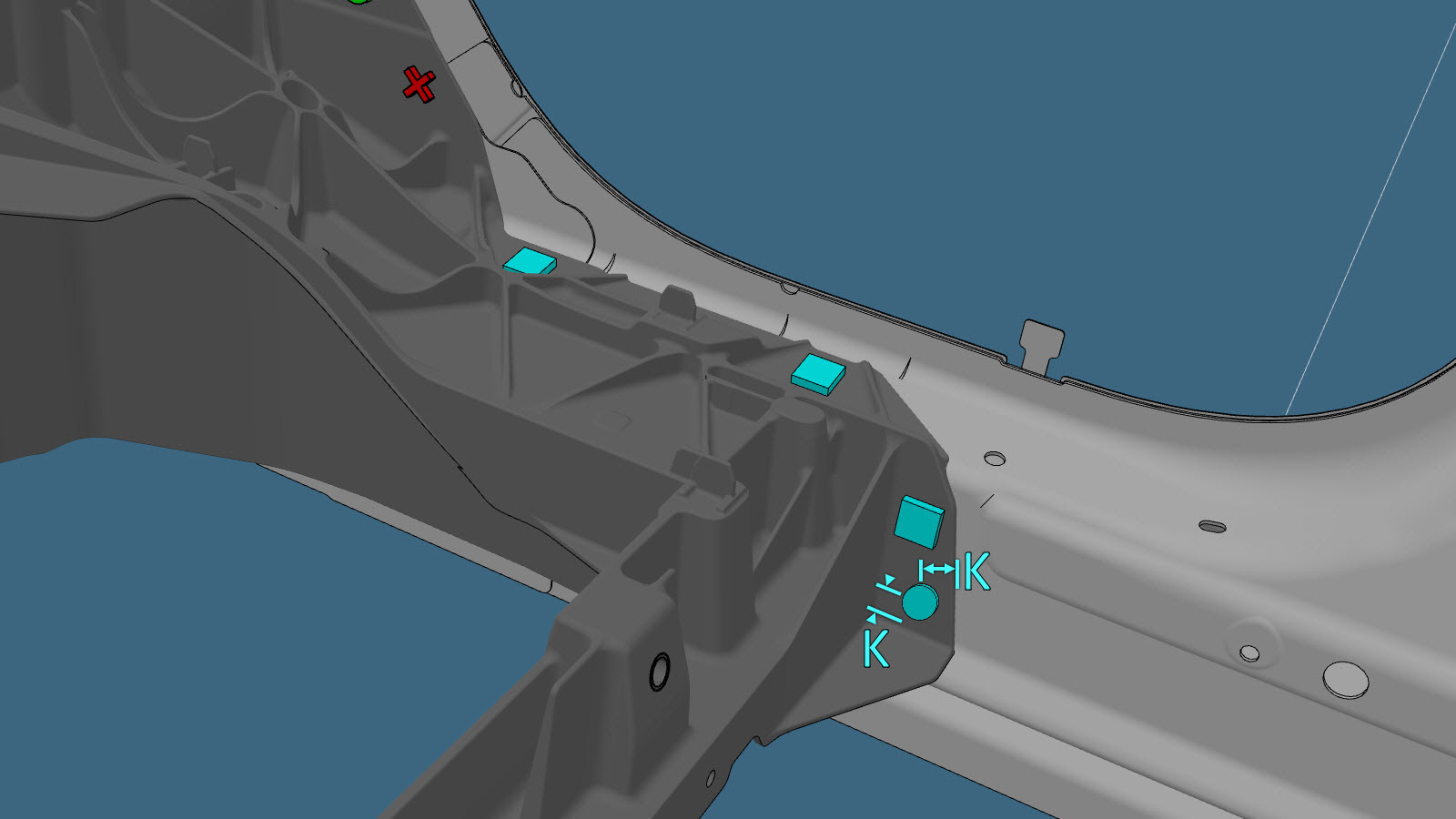

    o Remaches estructurales de alta resistencia, 6,5 mm
    • K = 17 mm.
    o Pernos
    Informational PurposesAn informational icon, calling your attention
    Nota
    El perno en el círculo rojo se sustituye solo si estaba presente en el componente original.
  10. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  11. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica:
    • Arandela y perno SEMS,[FL],HX,M8x23.5,[109],G1009,PTC (referencia de Tesla 1063260-00-C) instalados horizontalmente en el larguero: 31 Nm.
    • Pernos instalados verticalmente en el umbral: 35 Nm.
    • Pernos instalados horizontalmente en el umbral: 31 Nm.
  12. Instale Placa final de raíl trasero (para bajos de fundición de 1 piezas) de los lados izquierdo y derecho.
  13. Instale Soporte lateral (inferior) de los lados izquierdo y derecho.

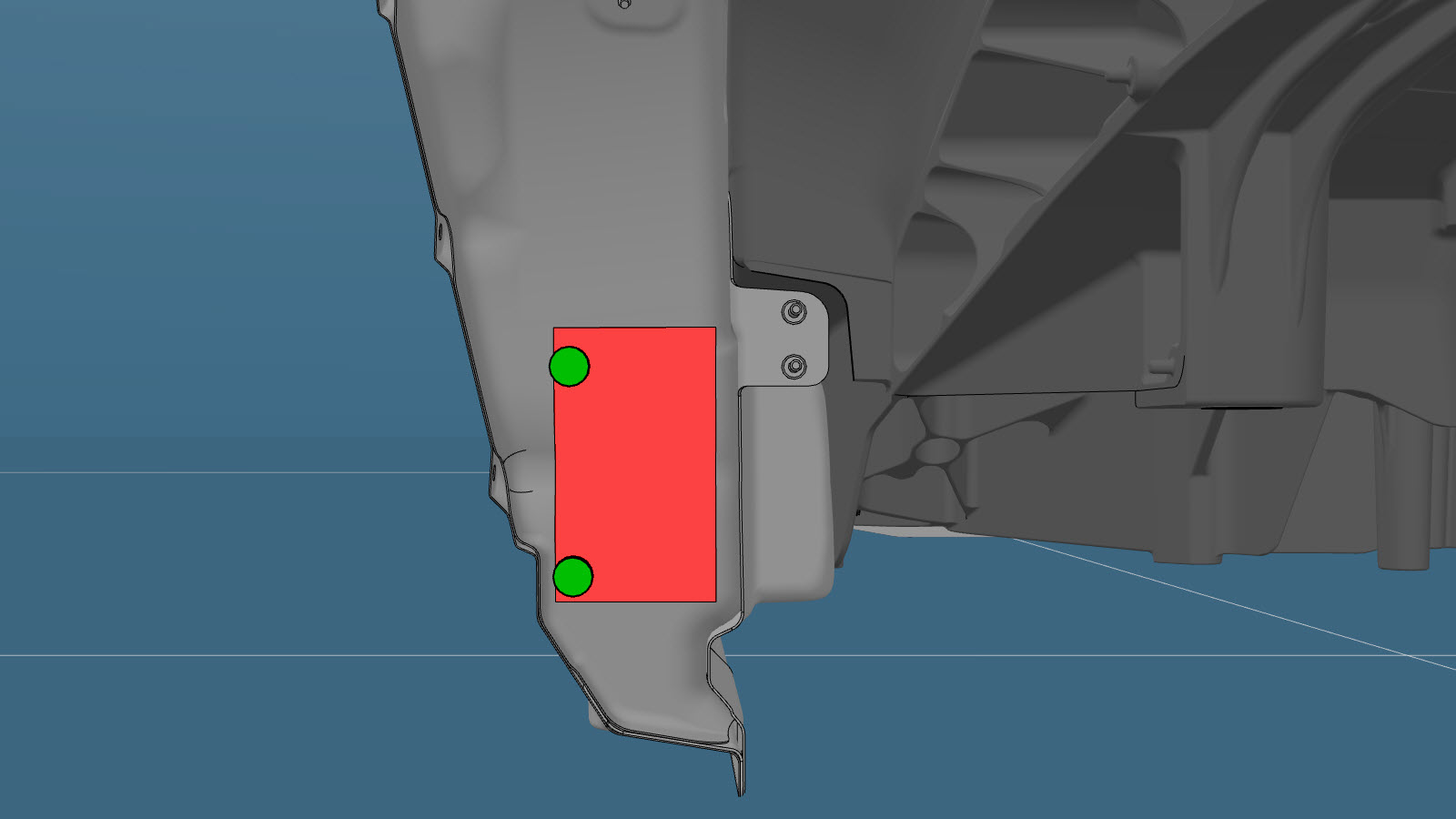

  14. Prepárese para instalar las cubiertas de la ventana de acceso.

    o Remaches, 4,8 mm

    Informational PurposesAn informational icon, calling your attention
    Nota
    Cuando se coloca de forma manual, la cubierta se solapa 5 mm con los bordes superior, inferior e interior de la ventana de acceso. La cubierta también se solapa 27 mm con el borde exterior de la ventana de acceso.
  15. Aplique adhesivo estructural en las superficies de contacto del vehículo y las cubiertas de la ventana de acceso.
  16. Instale las cubiertas de la ventana de acceso.
  17. Instale Conjunto del lateral del panel trasero (para bajos de fundición de 1 pieza).
  18. Efectúe las operaciones posteriores a la reparación necesarias.
