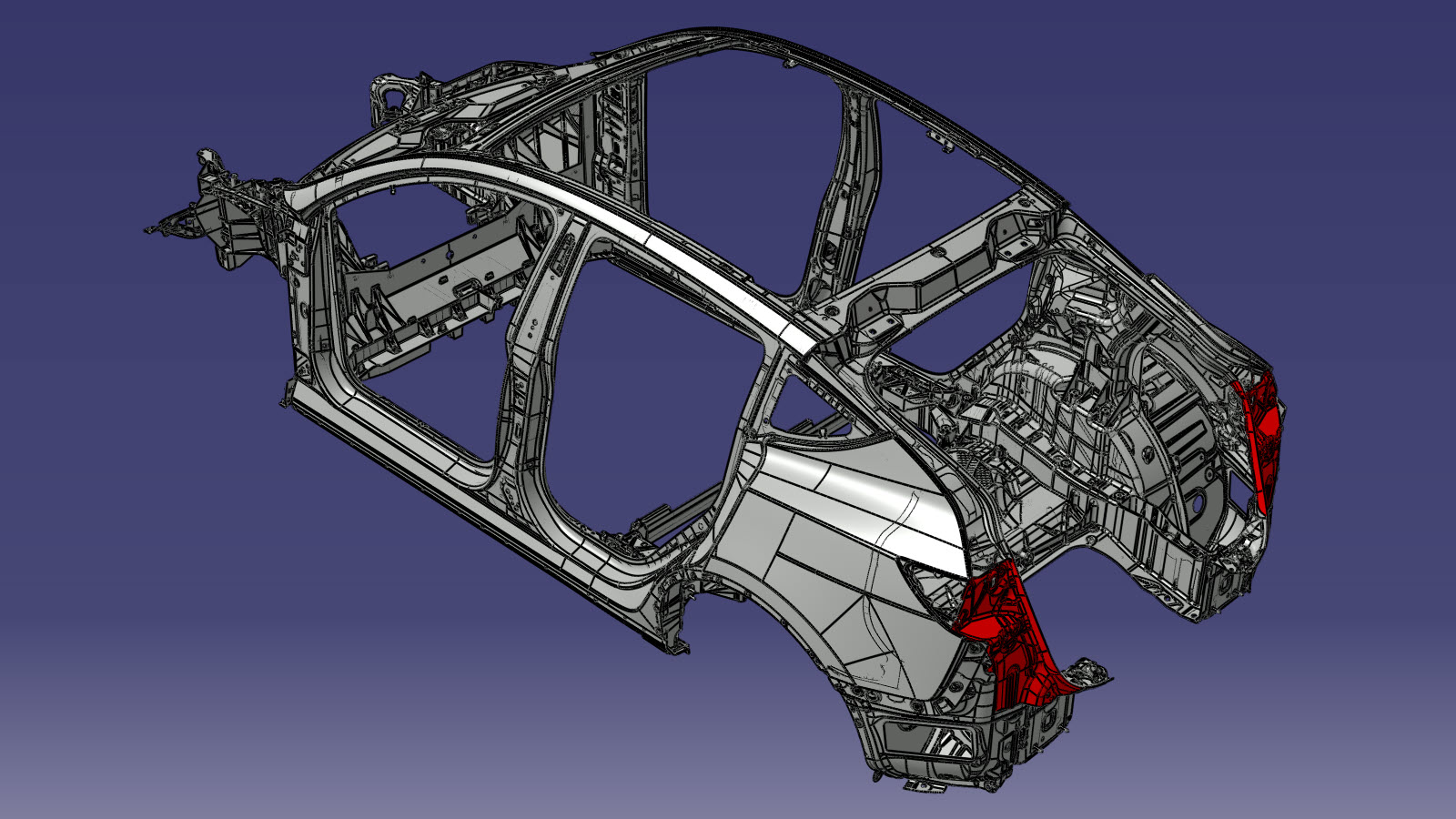

Canal de drenaje Lampcan

Código de corrección: 10101821502, 10101821602 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

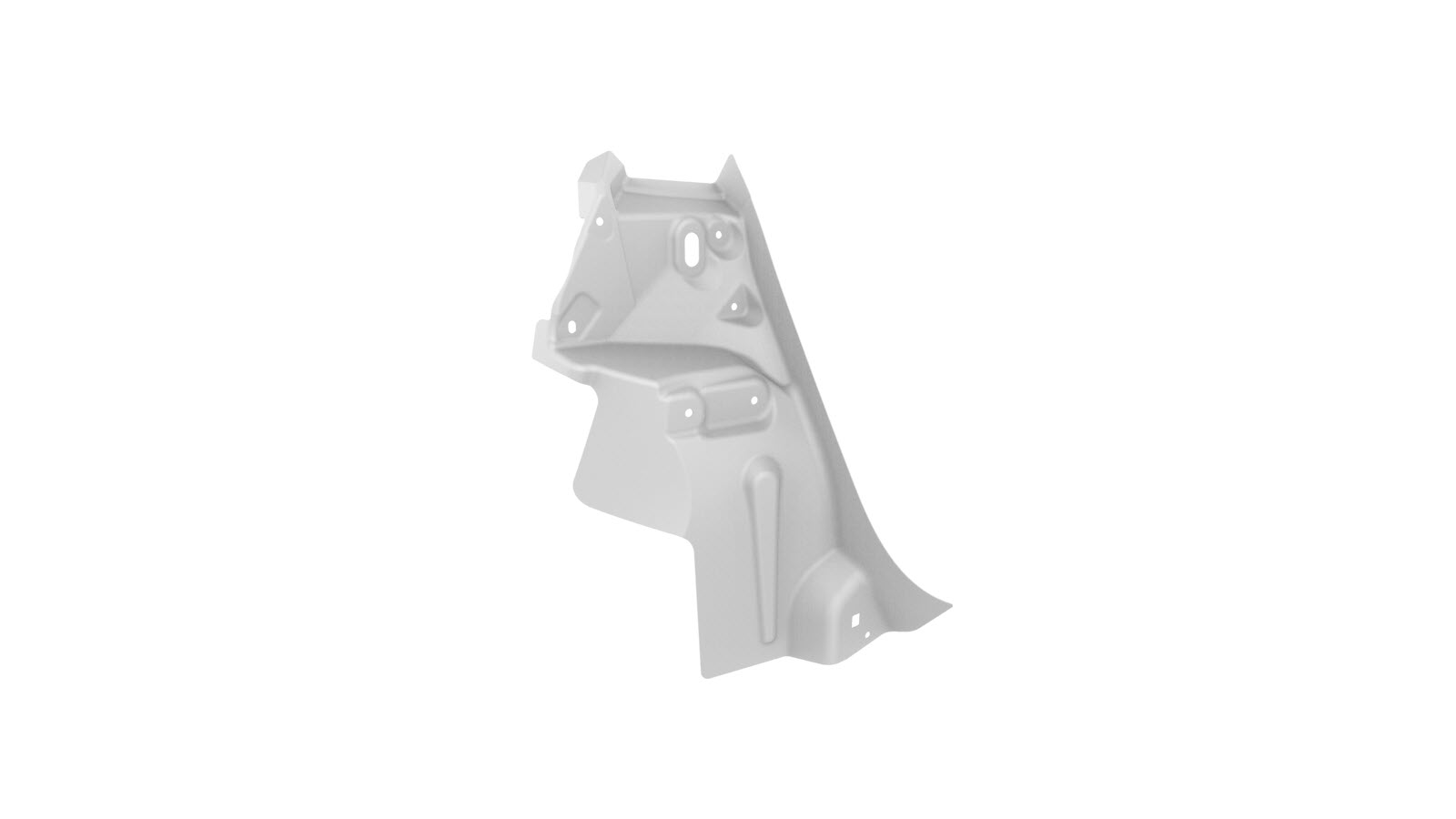

1 LAMP CAN ASSY (canal de drenaje Lampcan)

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Charge Port (NACS) (Remove and Replace).
  2. Retire Door Assembly - Charge Port (NA) (Remove and Replace).
  3. Retire Panel Assembly - Rear (Remove and Replace).
  4. Retire Bracket - Rear Wing - LH (Remove and Replace).
  5. Retire Bracket - Taillight - LH (Remove and Replace).

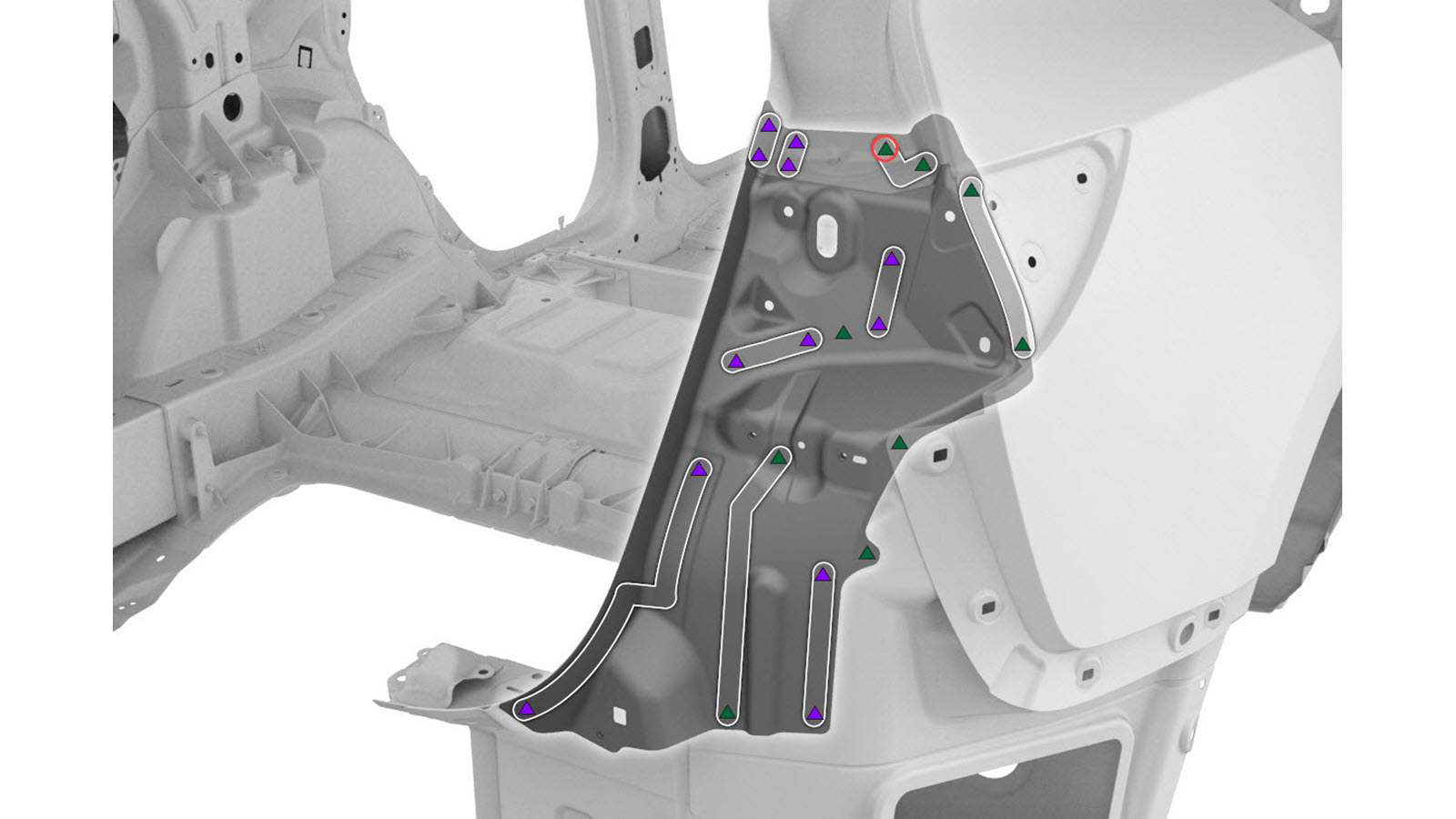

  6. Retire el componente original.
    • o Soldaduras por puntos de fábrica

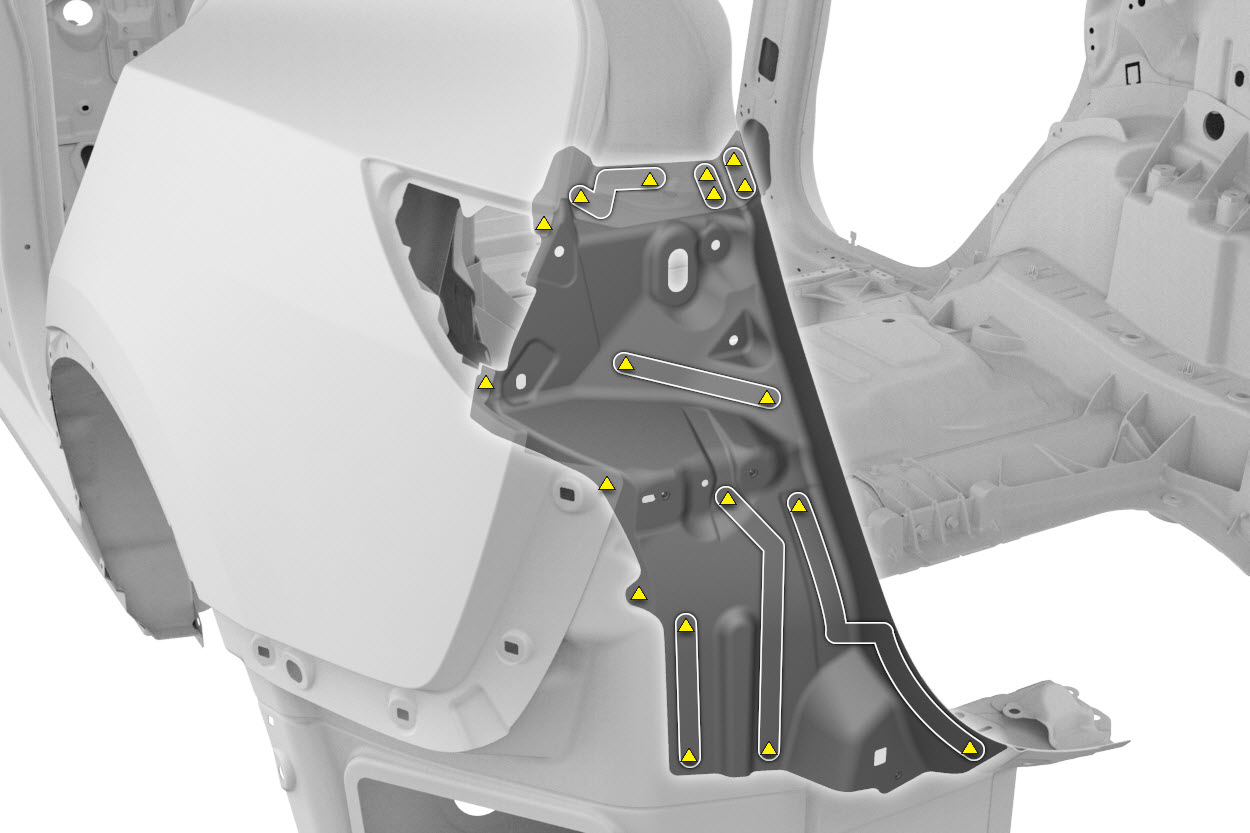

  7. Retire el componente original.
    • o Soldaduras por puntos de fábrica

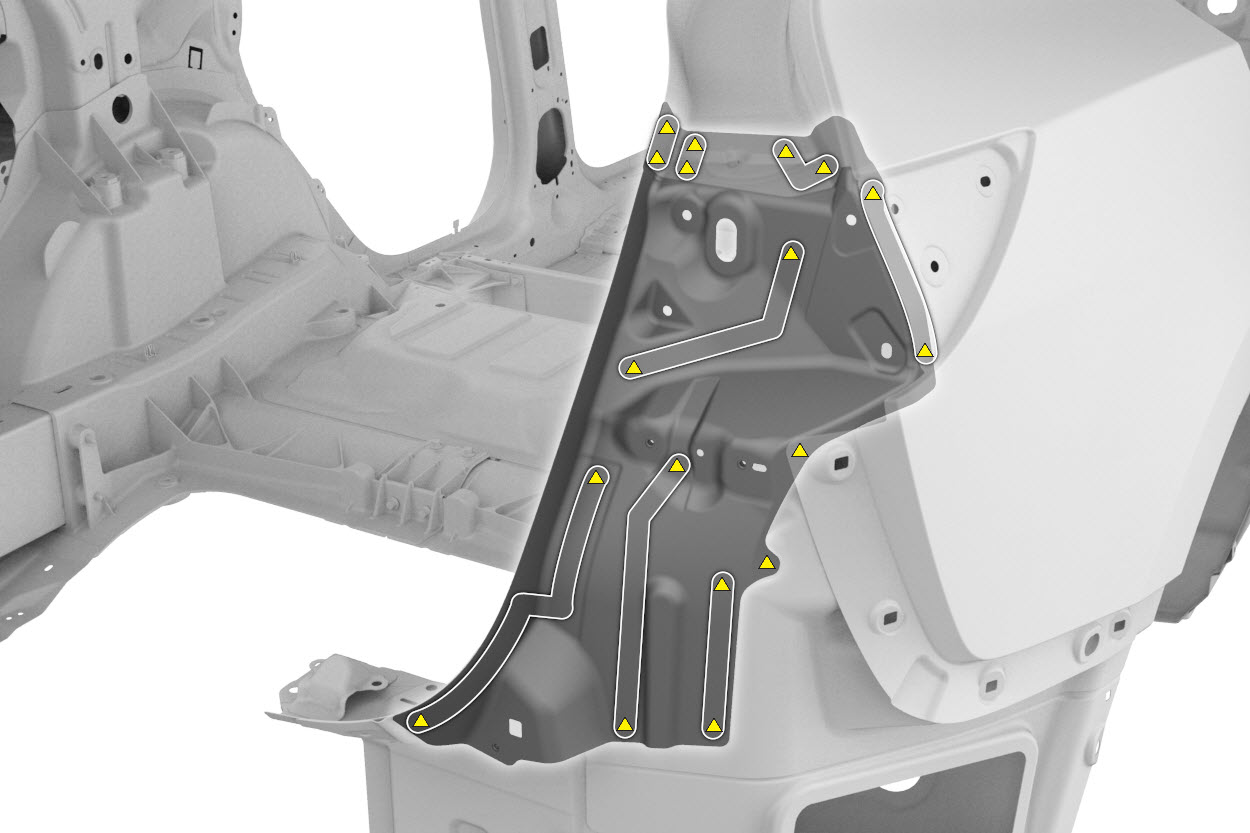

  8. Preparación para la instalación.
    • o Soldaduras por puntos de instalación
    • o Soldaduras de relleno de acero
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para la soldadura de tapón de acero marcada en rojo, perfore un orificio de 6 mm únicamente a través del nuevo componente del canal de drenaje Lampcan. No perfore el orificio a través de los paneles subyacentes.

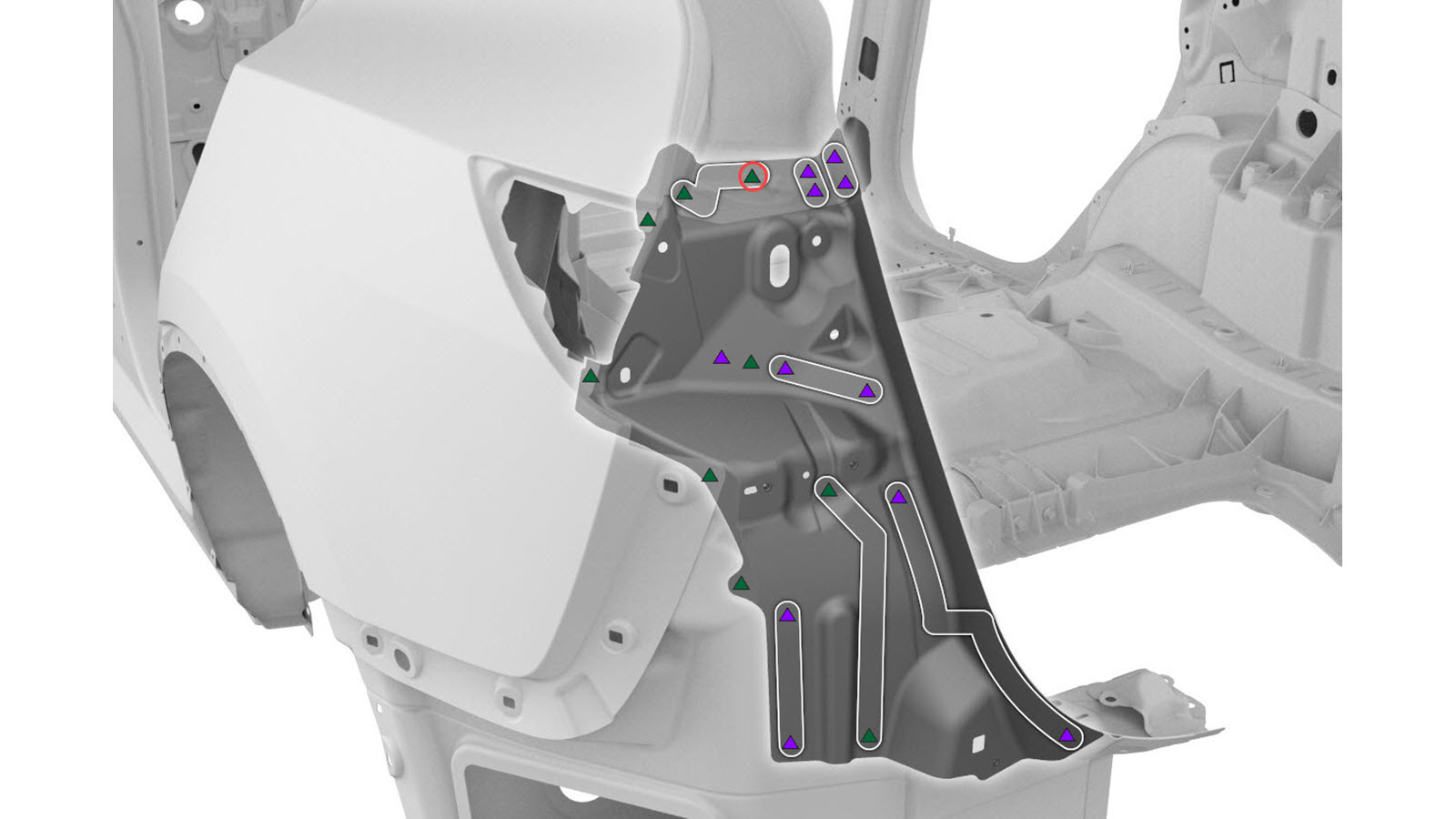

  9. Preparación para la instalación.
    • o Soldaduras por puntos de instalación
    • o Soldaduras de relleno de acero
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para la soldadura de tapón de acero marcada en rojo, perfore un orificio de 6 mm únicamente a través del nuevo componente del canal de drenaje Lampcan. No perfore el orificio a través de los paneles subyacentes.
  10. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  11. Instale el componente o los componentes nuevos.
  12. Realice una soldadura por puntos de resistencia.
    • o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  13. Realice la soldadura MIG.
    • o Soldaduras de relleno de acero
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador GMA aprobado para realizar soldaduras GMA en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura GMA, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  14. Efectúe las operaciones posteriores a la reparación necesarias.
  15. Instale Bracket - Taillight - LH (Remove and Replace).
  16. Instale Bracket - Rear Wing - LH (Remove and Replace).
  17. Instale Panel Assembly - Rear (Remove and Replace).
  18. Instale Door Assembly - Charge Port (NA) (Remove and Replace).
  19. Instale Charge Port (NACS) (Remove and Replace).
