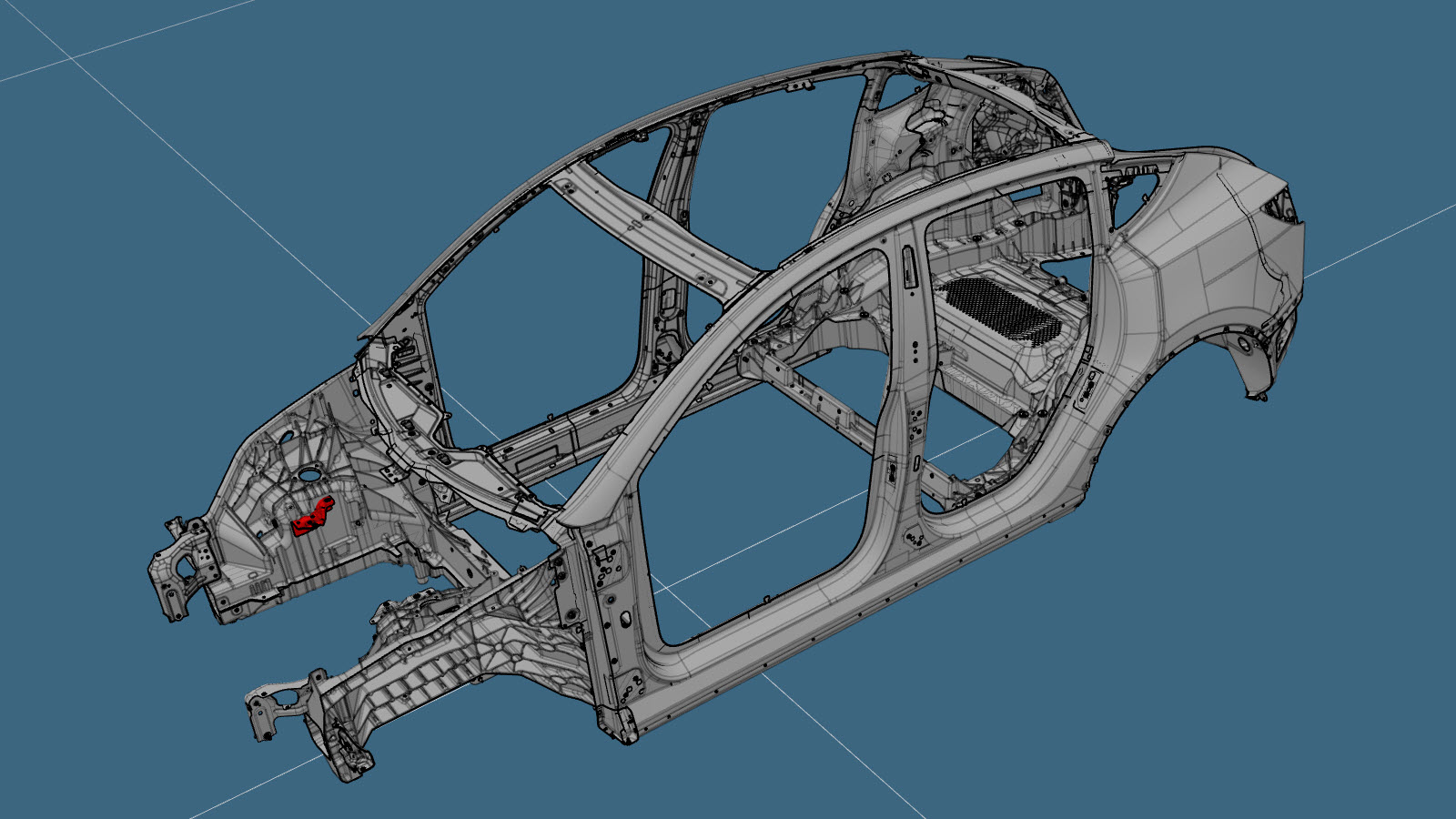

Soporte de apoyo de la torre del amortiguador (derecho) (vehículos fabricados después del 7 de febrero de 2023)
Código de corrección:
10101300402
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Para los vehículos fabricados hasta el 7 de febrero de 2023, utilice el procedimiento Soporte de apoyo de la torre del amortiguador (derecho) (vehículos fabricados hasta el 7 de febrero de 2023).
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

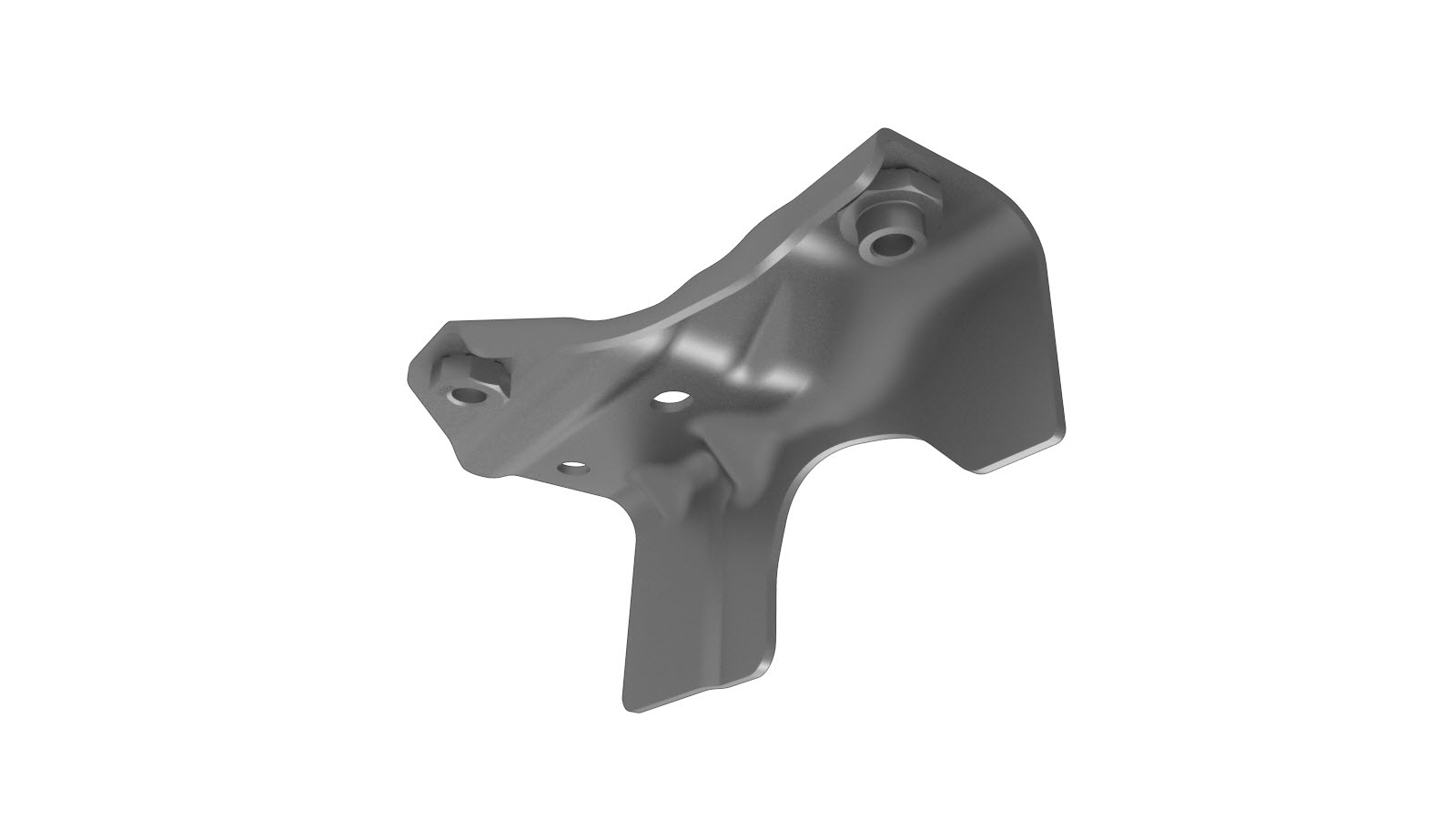

| 1 | ASY - BRKT SHOCKTOWER BRACE - RH (Soporte de apoyo de torre de amortiguación, derecha) |
|
| 5 |
Remache estructural de alta resistencia, 6,5 mm
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire el componente original.
o

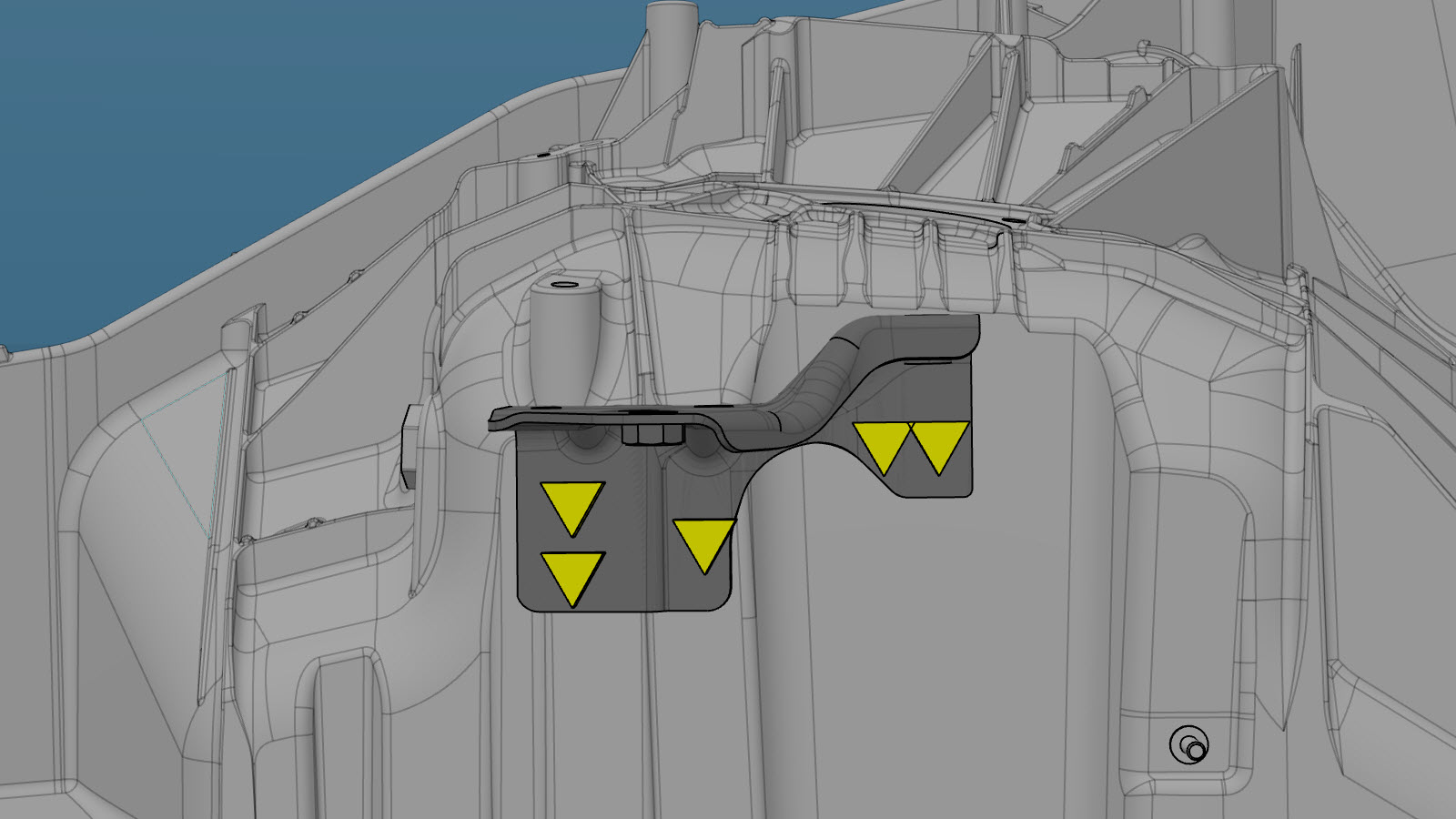

Soldaduras por puntos de fábrica
-
Preparación para la instalación.

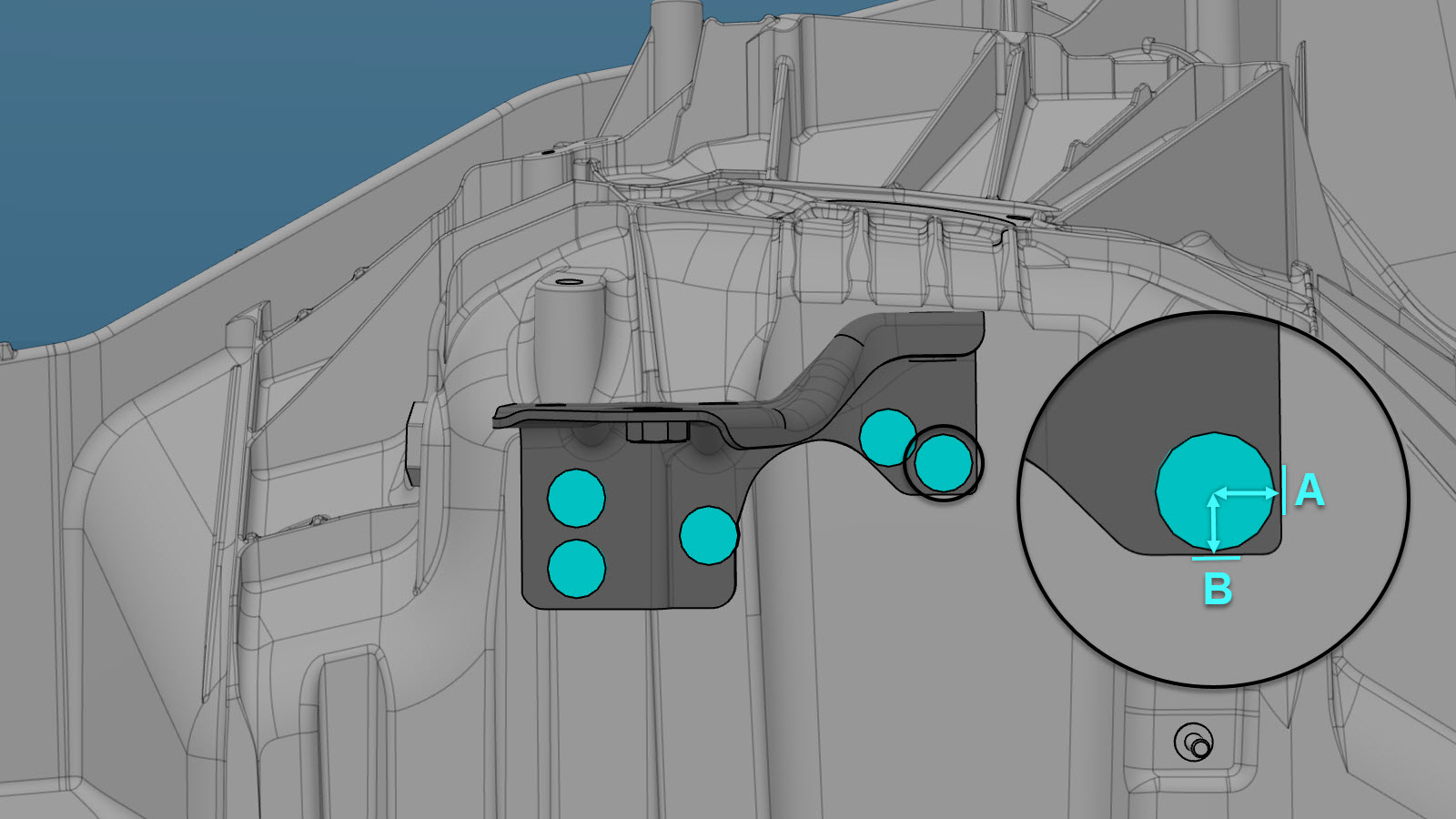

o Remaches estructurales de alta resistencia, 6,5 mm
- A = 11 mm.
- B = 11 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
- Efectúe las operaciones posteriores a la reparación necesarias.
