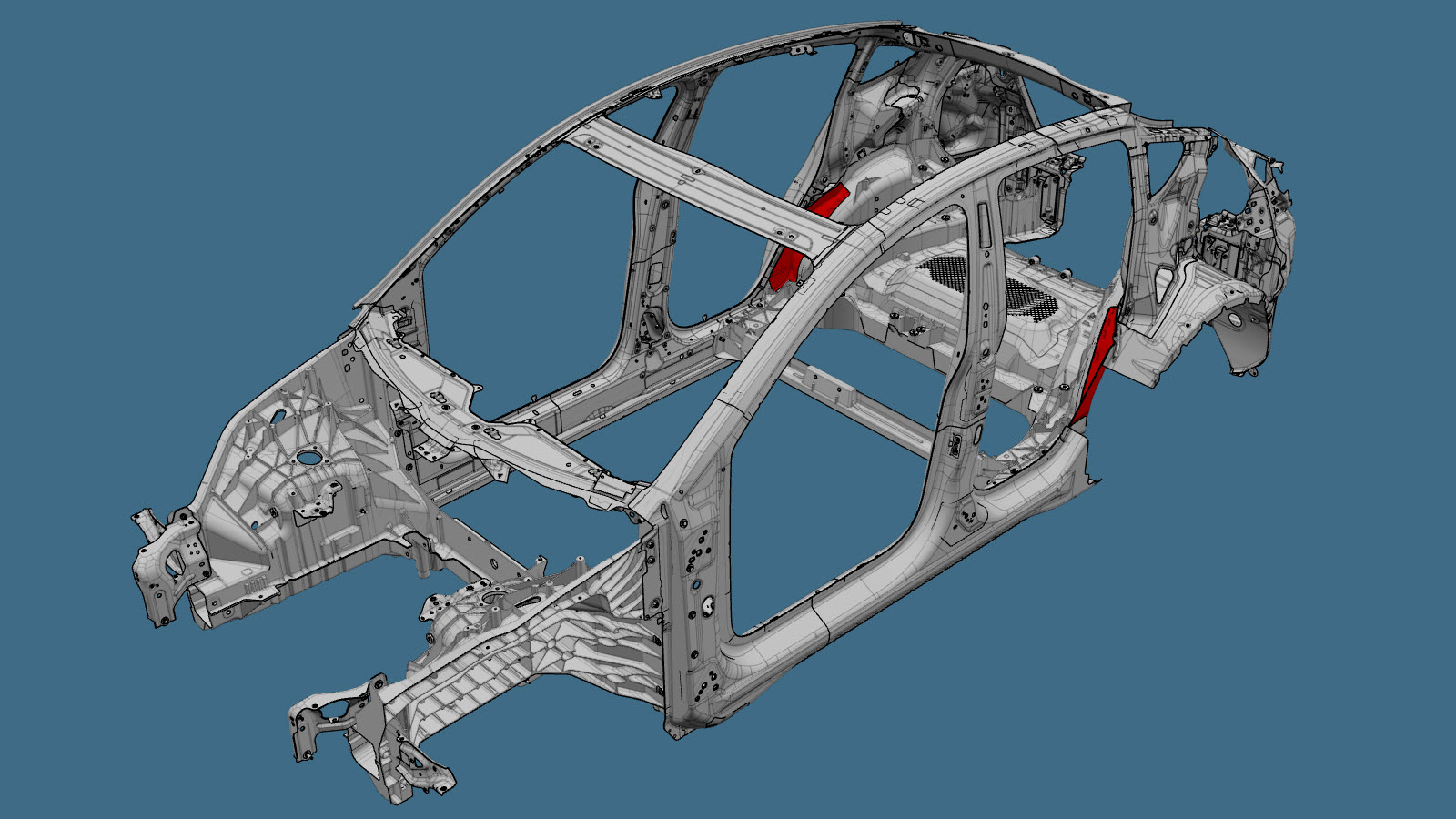

Interior del paso de rueda (sección delantera)

Lista de piezas

Cantidad Descripción Imagen / Notas

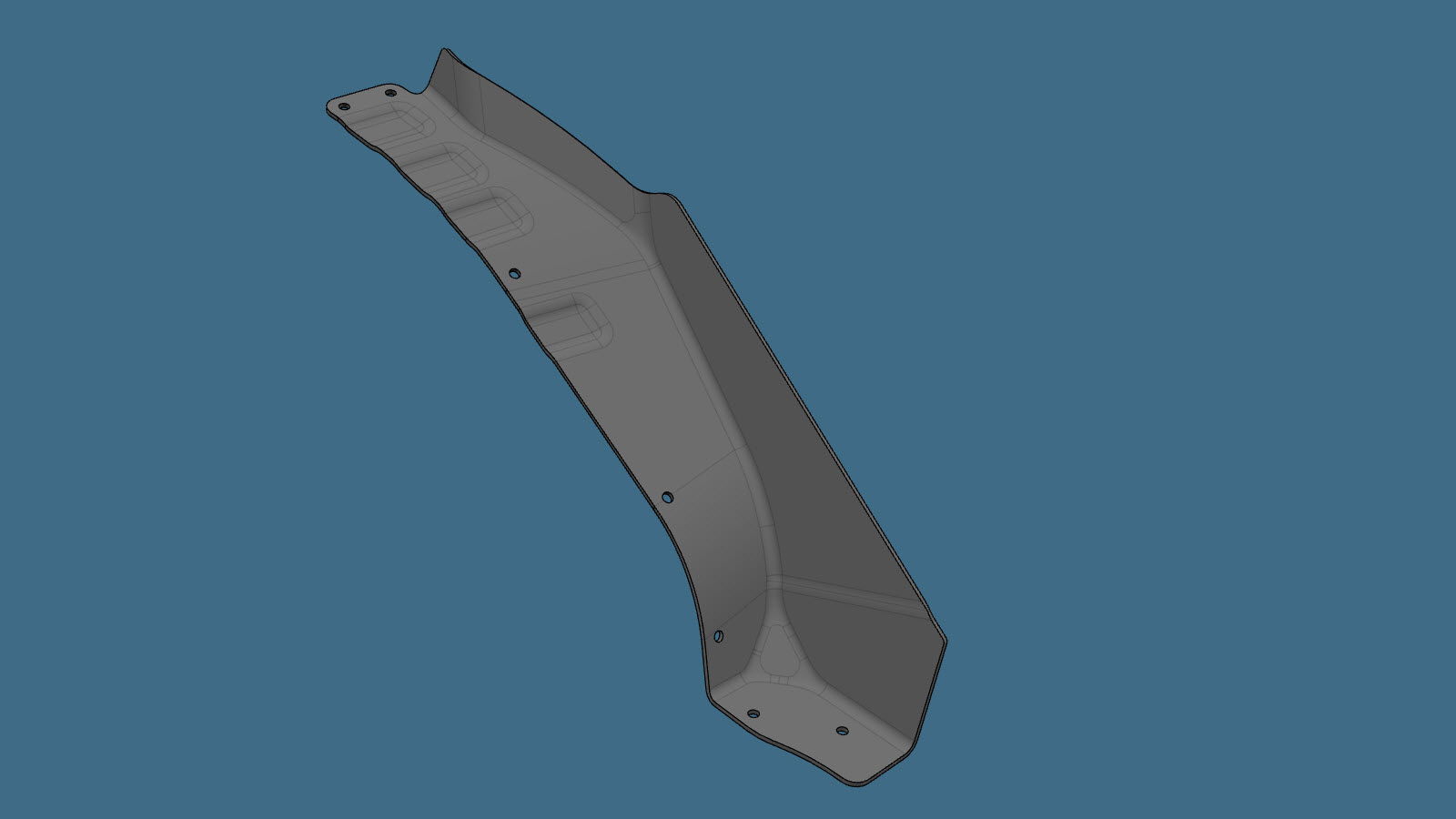

1 MY RUB FRONT WHEELHOUSE SERVICE PANEL (sección delantera del paso de rueda)
7 Remache estructural de alta resistencia, 6,5 mm
1 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Extensión del paso de rueda (delantero).
  2. Retire el componente original.

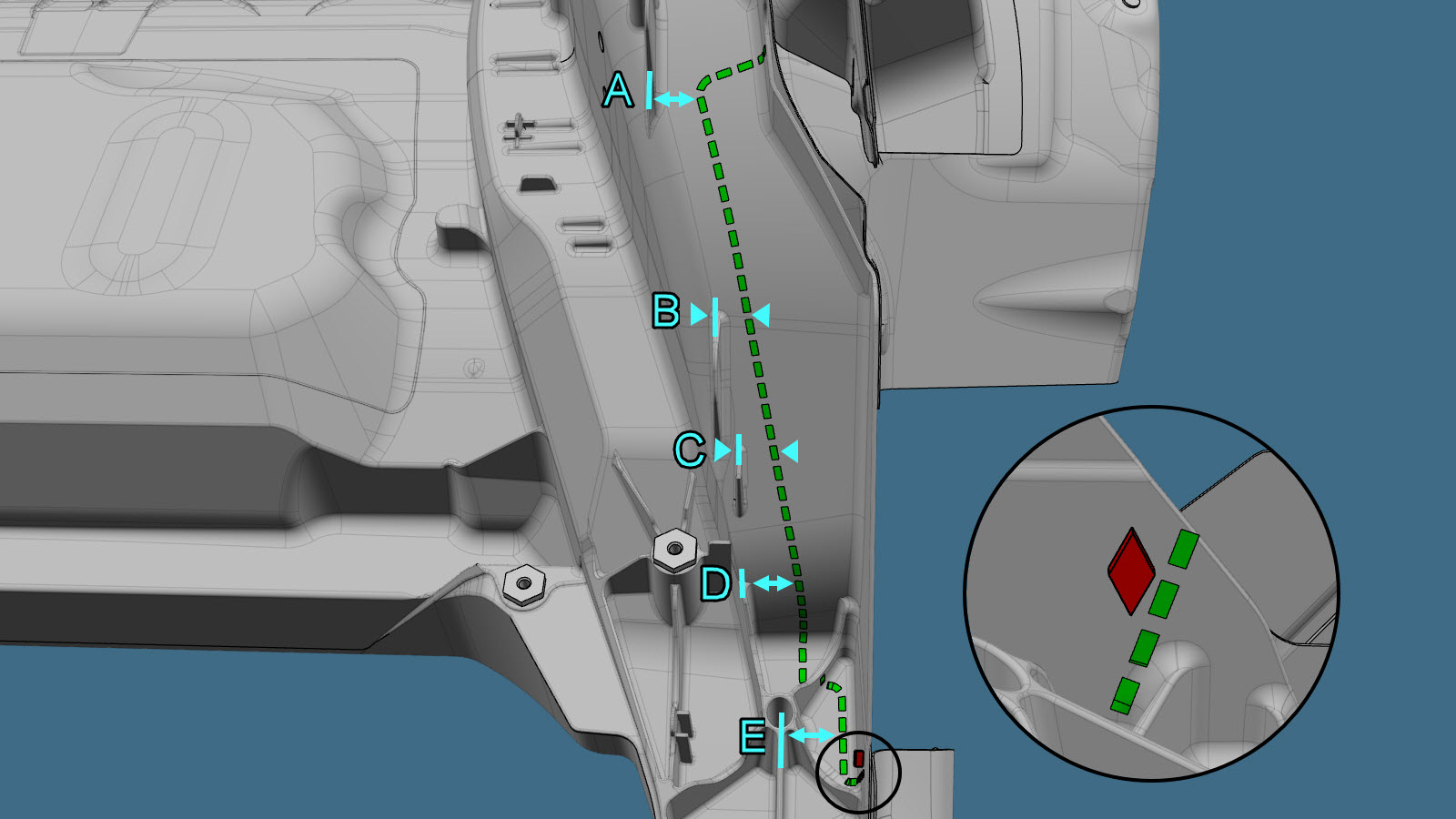

    Línea/punto de referencia
    Línea de corte
    • A = 30 mm
    • B = 19 mm
    • C = 22 mm
    • D = 39 mm
    • E = 42 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Las medidas mostradas indican los límites exteriores (tamaño máximo) de la zona de reparación, por lo que se puede cortar una zona de reparación más pequeña. Si el daño se extiende más allá de esta zona, póngase en contacto con el servicio de reparación de daños por colisión de Tesla para obtener ayuda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice la pieza de servicio como referencia para la extracción del material de los bajos traseros de fundición. Corte según sea necesario hasta que la pieza de servicio encaje en la zona de reparación.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.

    o SPR de fábrica

  3. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La pieza de repuesto se instala desde la parte inferior del paso de rueda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    Línea/punto de referencia

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.

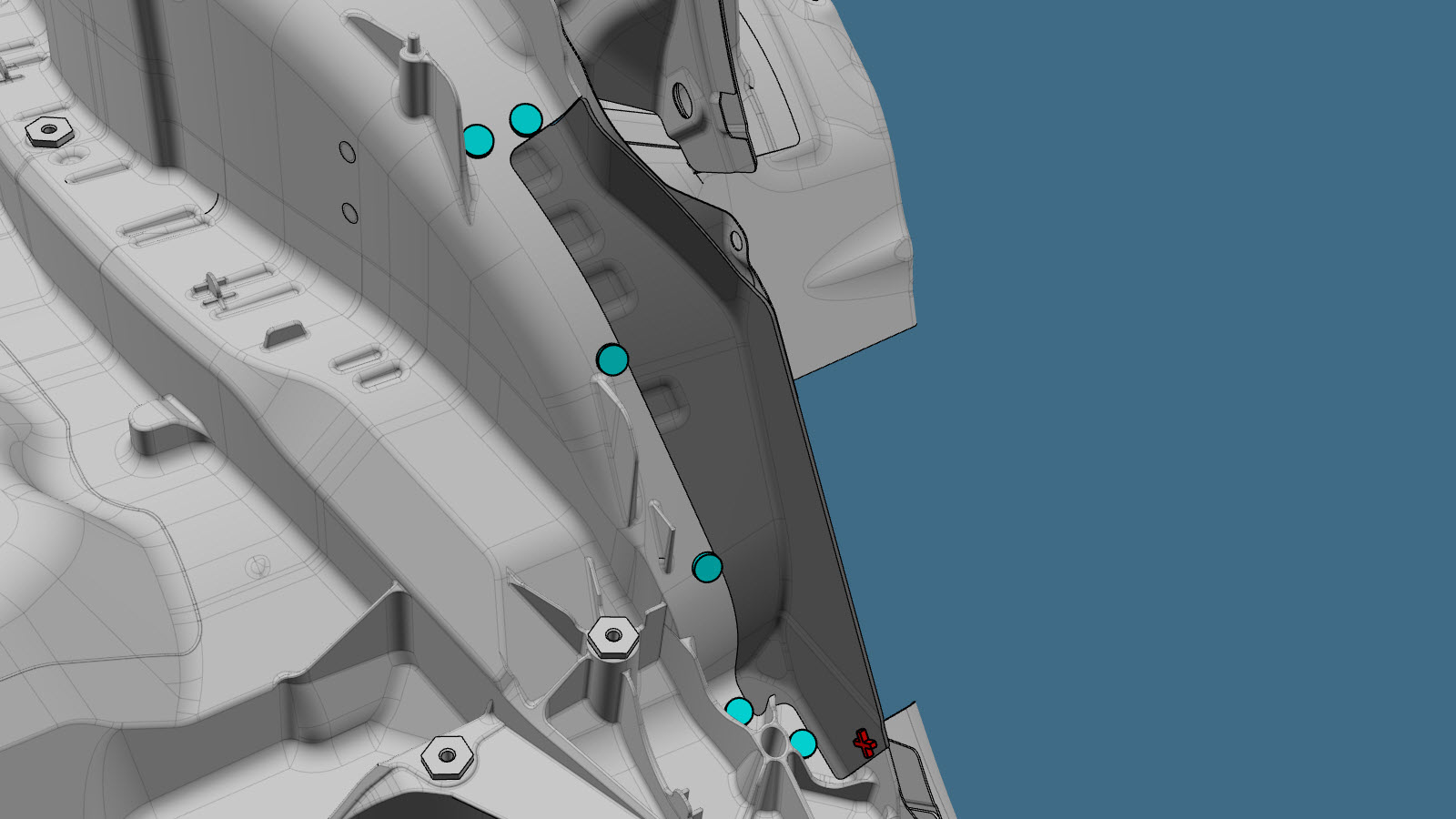

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches Flow Form, S38

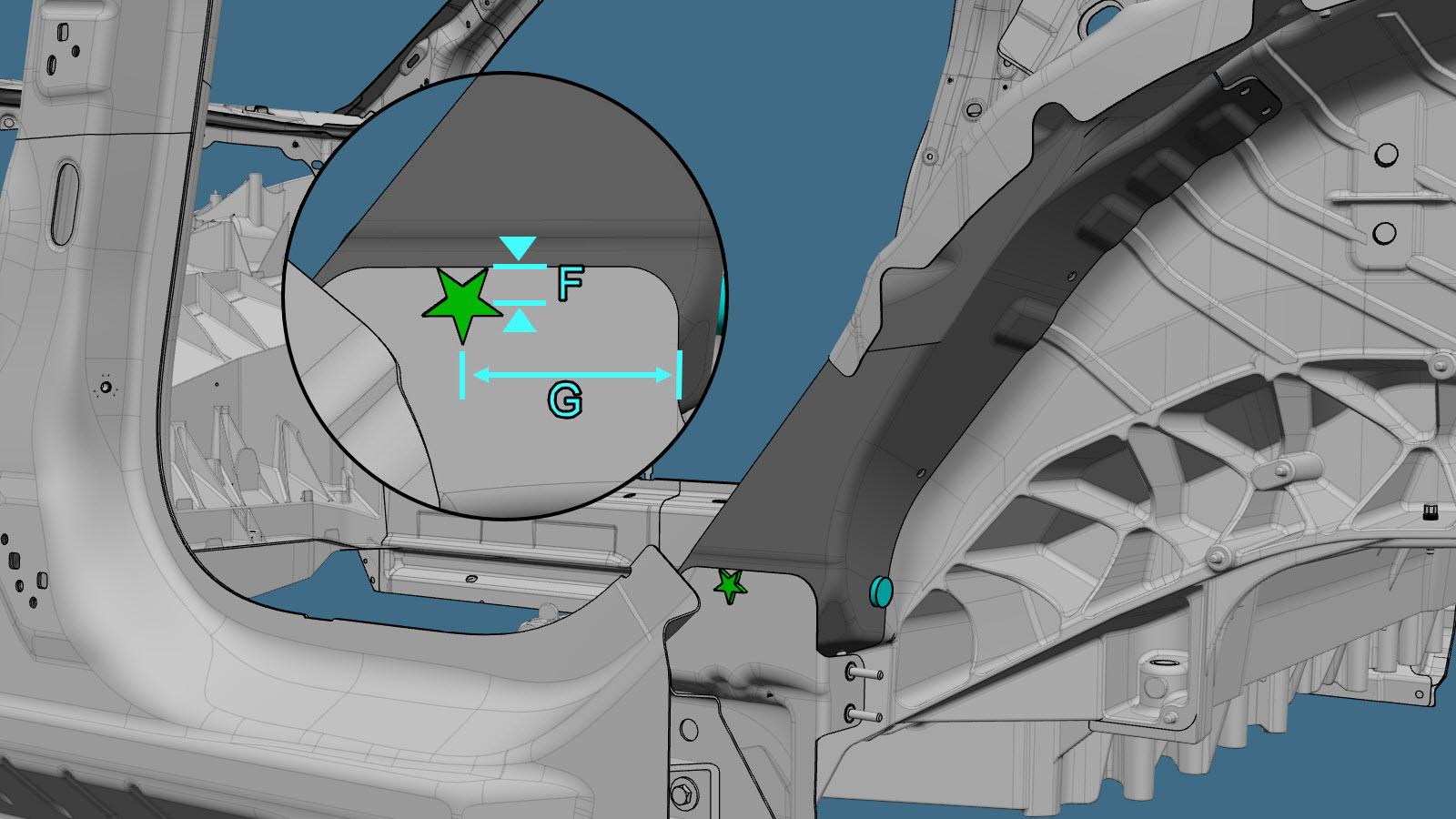

    • F = 10 mm
    • G = 65 mm
  4. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  5. Instale el componente o los componentes nuevos.
  6. Instale Extensión del paso de rueda (delantero).
  7. Efectúe las operaciones posteriores a la reparación necesarias.
