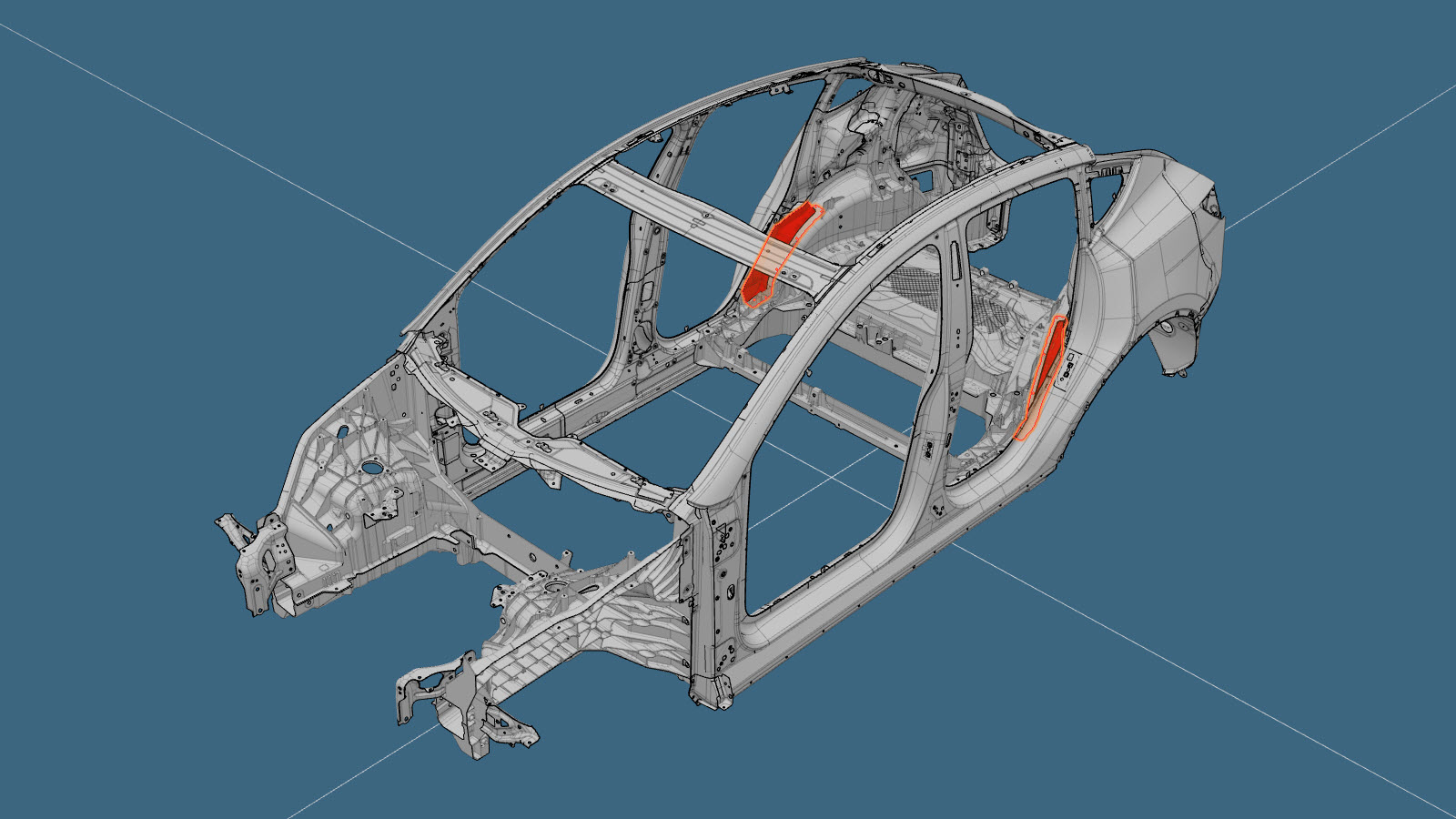

Interior del paso de rueda (sección delantera) (vehículos fabricados hasta el 22 de septiembre de 2024)

Lista de piezas

Cantidad Descripción Imagen / Notas

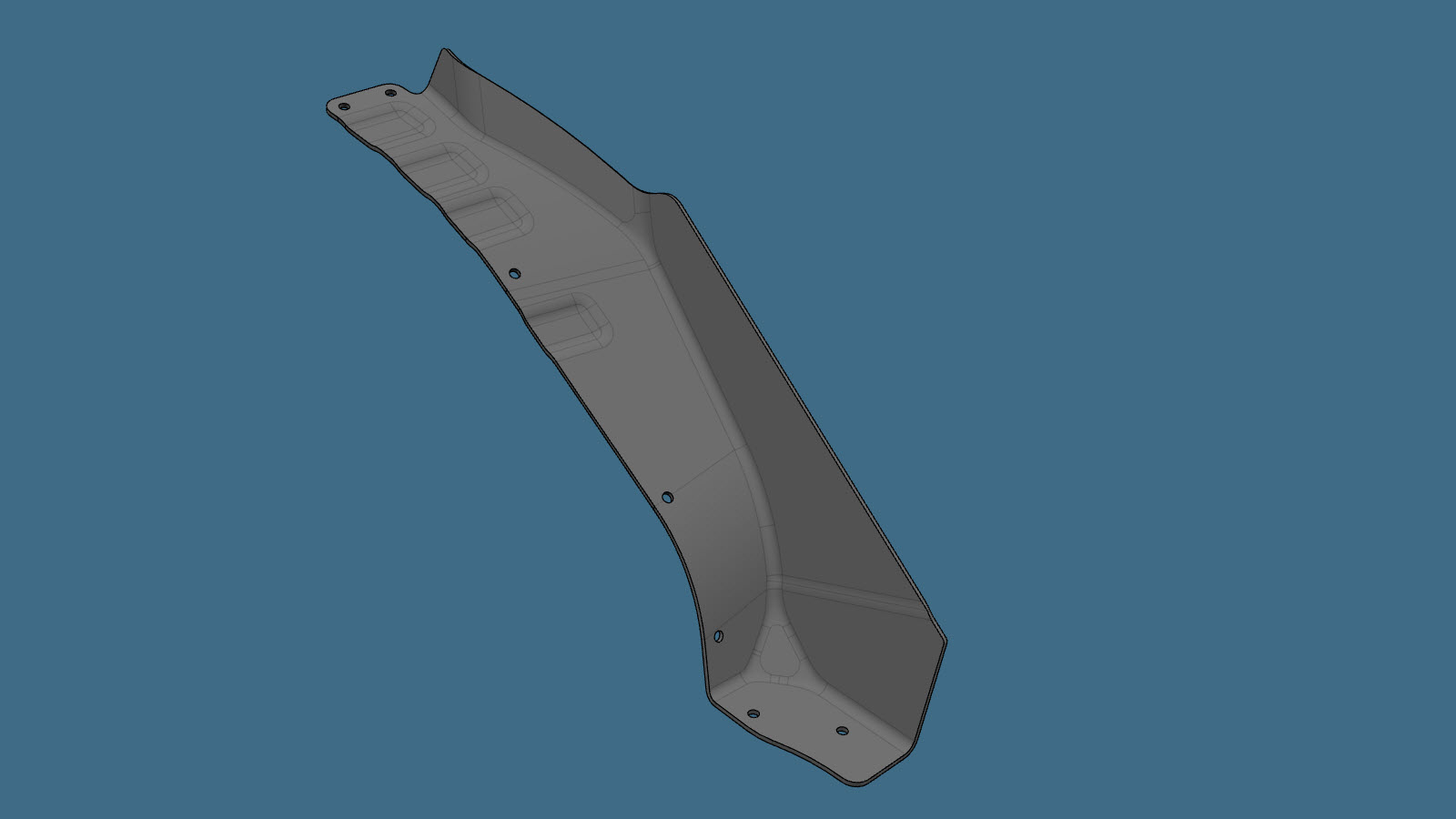

1 MY RUB FRONT WHEELHOUSE SERVICE PANEL (sección delantera del paso de rueda)
7 Remache estructural de alta resistencia, 6,5 mm
1 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Extensión del paso de rueda (delantero).
  2. Retire el componente original.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recorte solo la cantidad de material necesaria para instalar el nuevo componente. Si retira demasiado material, la zona de reparación cercana al nuevo componente se podría debilitar.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice la pieza de servicio como referencia para la extracción del material de los bajos traseros de fundición. Corte según sea necesario hasta que la pieza de servicio encaje en la zona de reparación.

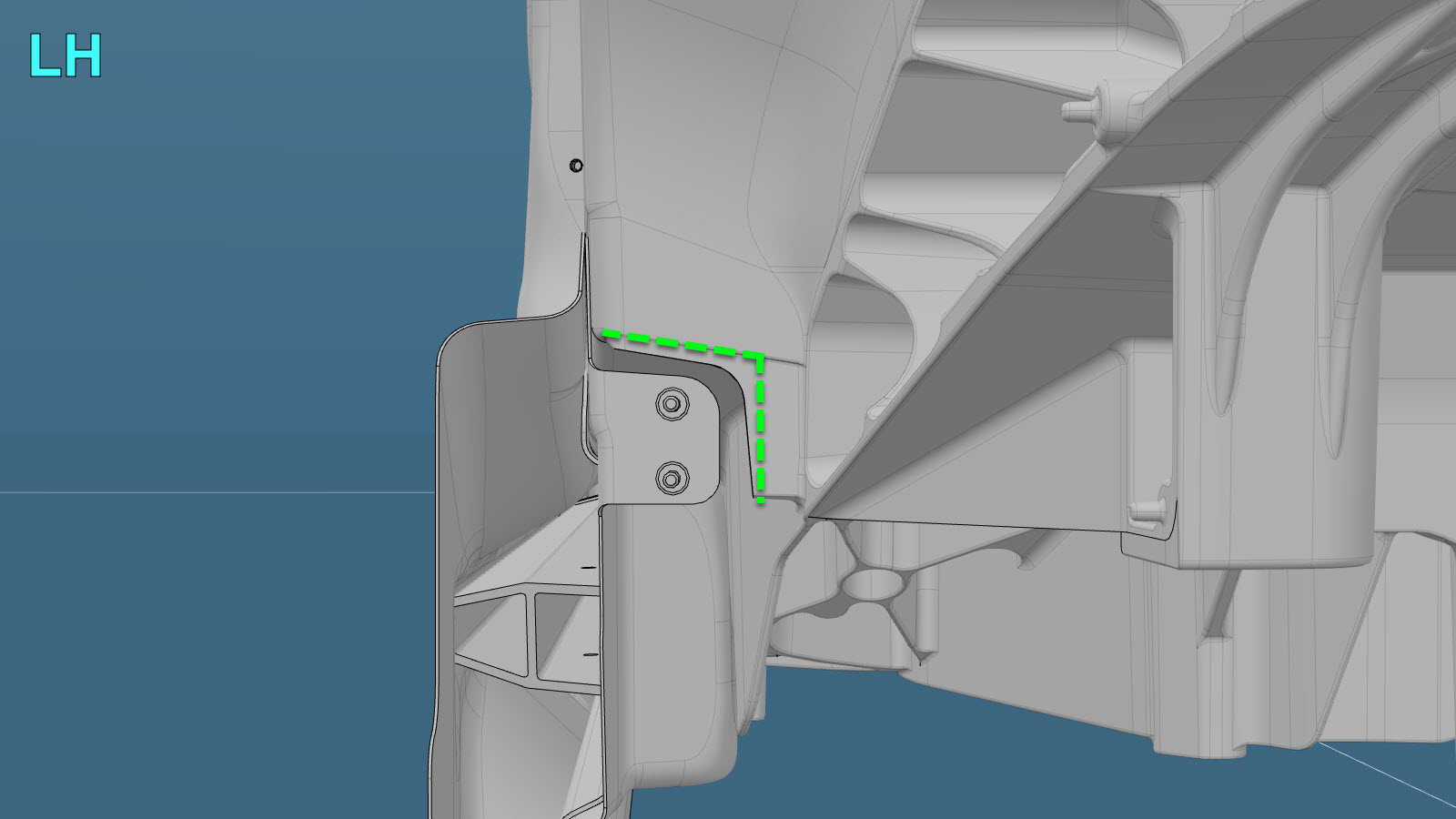

    • Línea de corte
  3. Retire el componente original.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recorte solo la cantidad de material necesaria para instalar el nuevo componente. Si retira demasiado material, la zona de reparación cercana al nuevo componente se podría debilitar.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice la pieza de servicio como referencia para la extracción del material de los bajos traseros de fundición. Corte según sea necesario hasta que la pieza de servicio encaje en la zona de reparación.

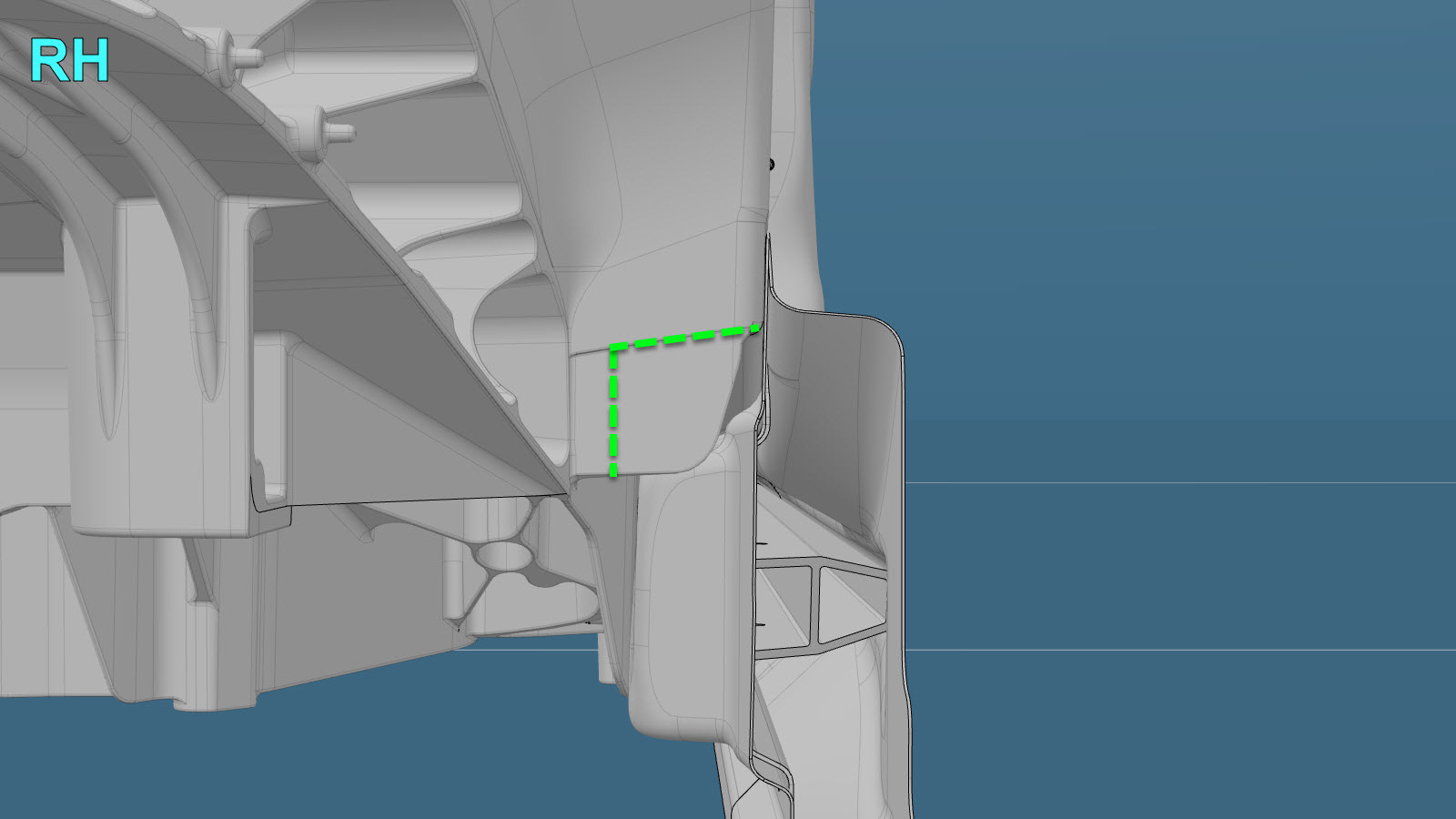

    • Línea de corte
  4. Retire el componente original.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Las medidas mostradas indican los límites exteriores (tamaño máximo) de la zona de reparación, por lo que se puede cortar una zona de reparación más pequeña. Si el daño se extiende más allá de esta zona, póngase en contacto con el servicio de reparación de daños por colisión de Tesla para obtener ayuda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recorte solo la cantidad de material necesaria para instalar el nuevo componente. Si retira demasiado material, la zona de reparación cercana al nuevo componente se podría debilitar.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice la pieza de servicio como referencia para la extracción del material de los bajos traseros de fundición. Corte según sea necesario hasta que la pieza de servicio encaje en la zona de reparación.

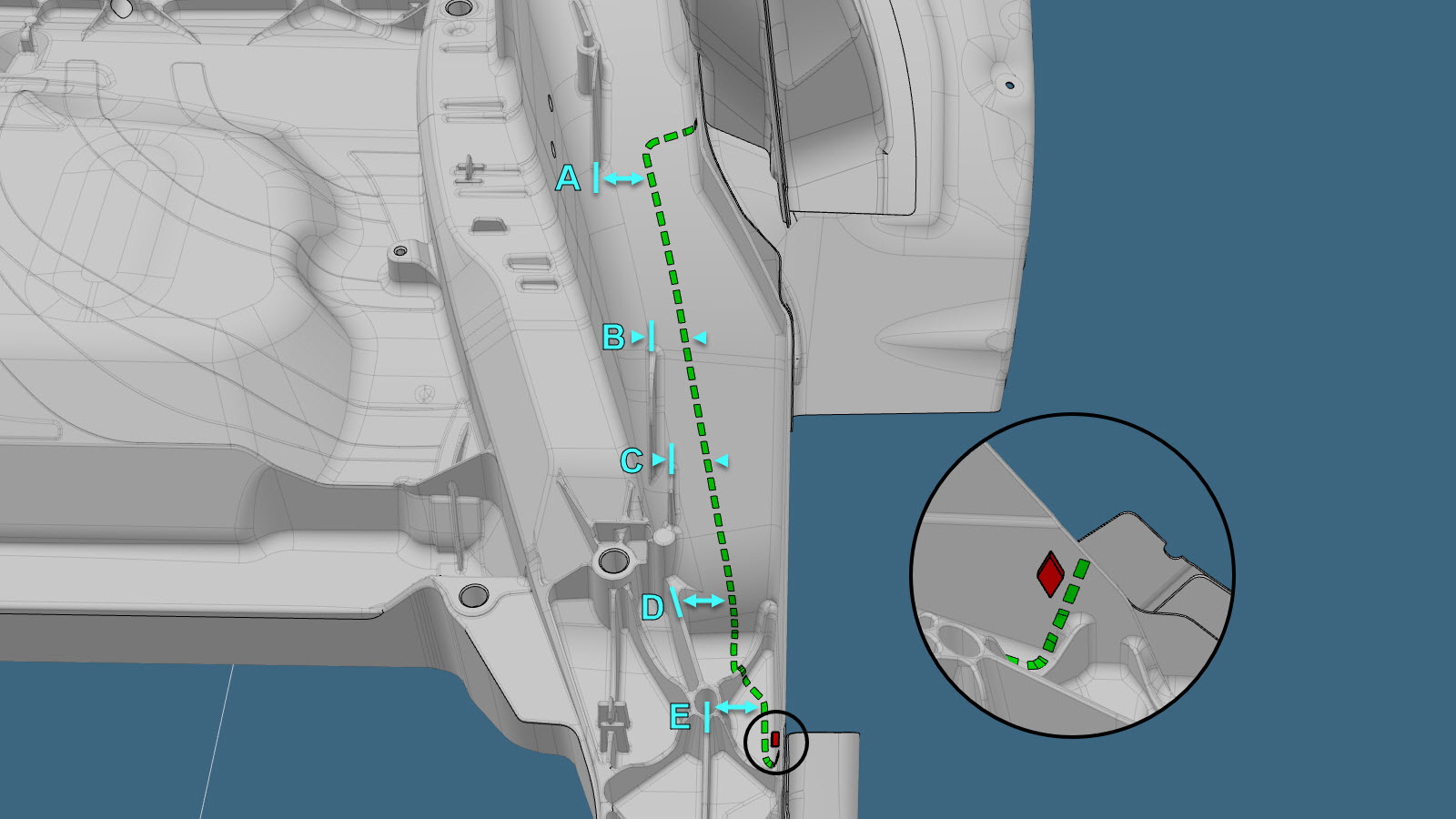

    • Línea/punto de referencia
    • Línea de corte A = 36 mm B = 26 mm C = 28 mm D = 45 mm E = 44 mm
    • o SPR de fábrica

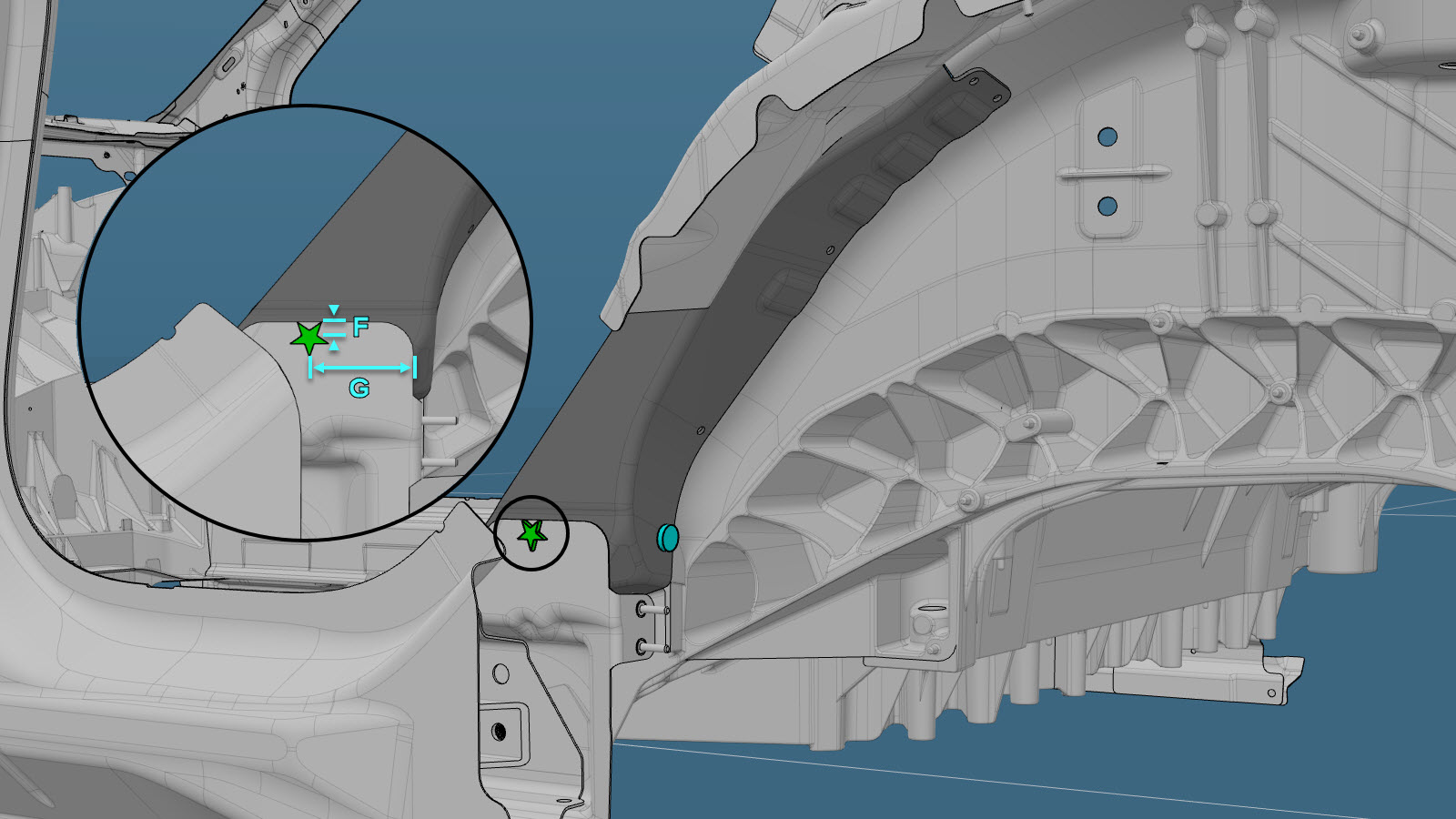

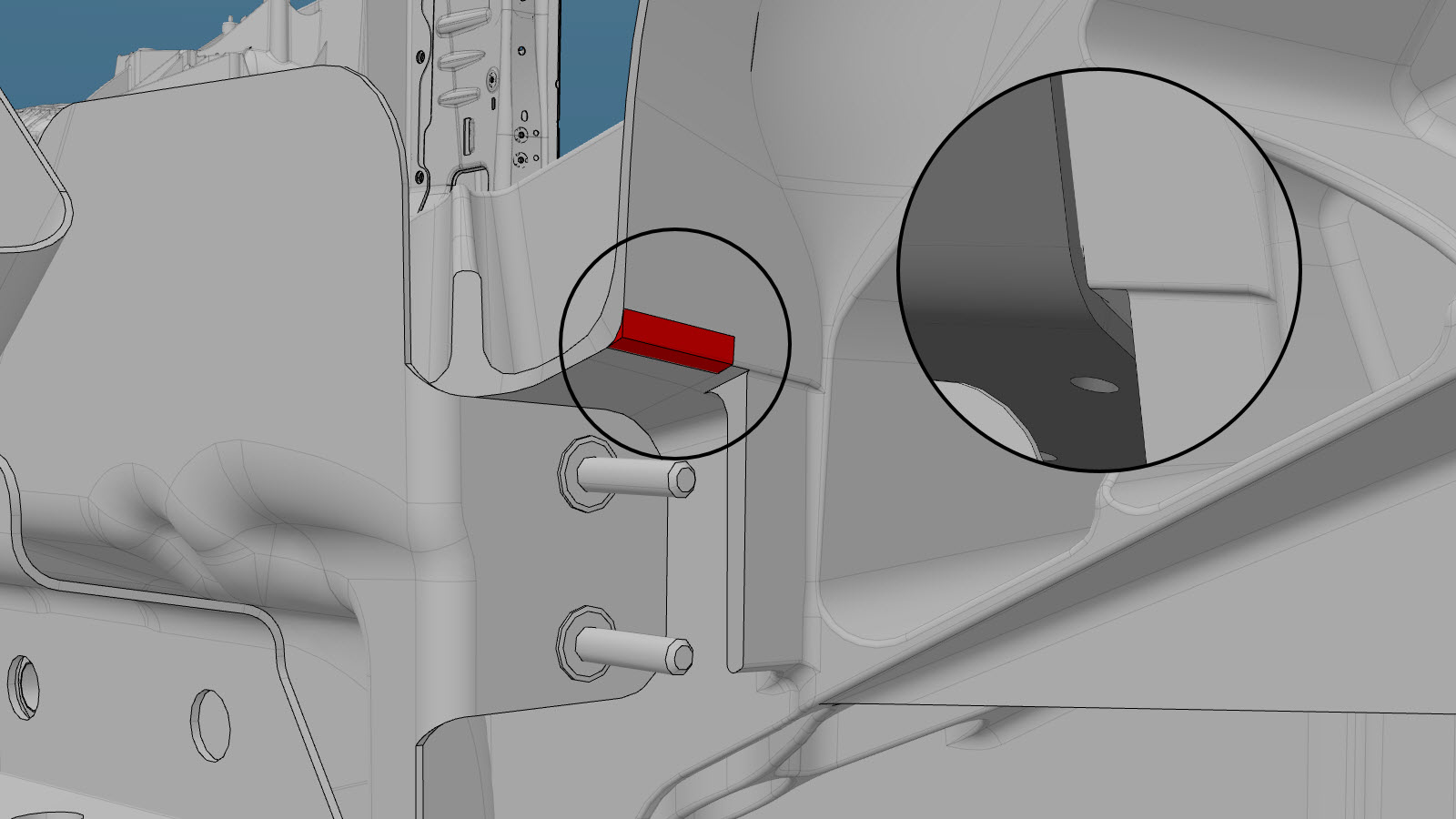

  5. Retire una pequeña parte de material del borde del componente original lijando la zona marcada en rojo y, a continuación, pruebe a instalar el nuevo componente.
    Retire la menor cantidad de material necesaria para instalar el nuevo componente sin interferencias, tal como se muestra en la imagen ampliada.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Recorte solo la cantidad de material necesaria para instalar el nuevo componente correctamente. Si retira demasiado material, la zona de reparación cercana al nuevo componente se podría debilitar.
  6. Preparación para la instalación.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La pieza de repuesto se instala desde la parte inferior del paso de rueda.
    Informational PurposesAn informational icon, calling your attention
    Nota

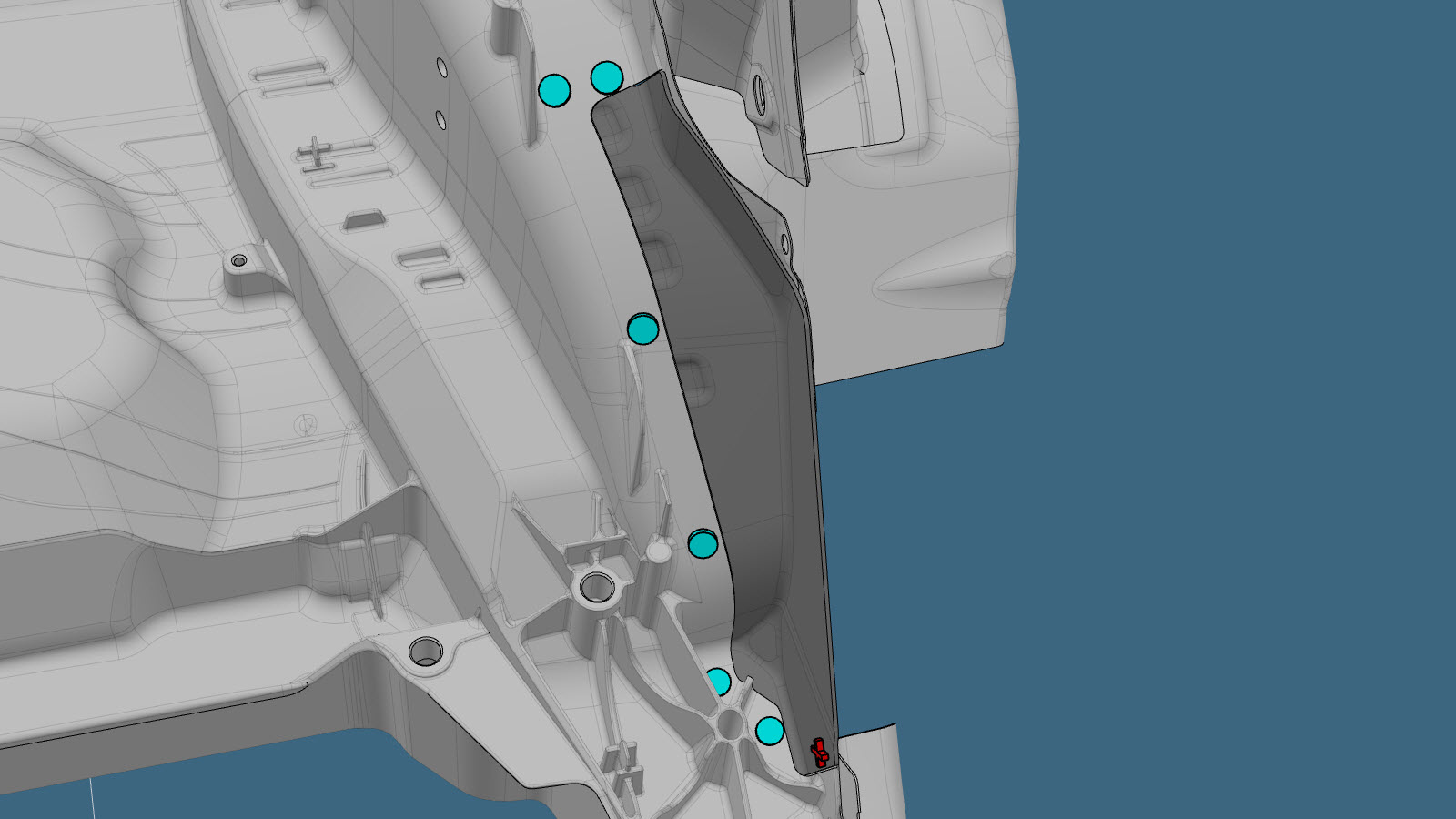

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.
  7. Preparación para la instalación.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La pieza de repuesto se instala desde la parte inferior del paso de rueda.
    Informational PurposesAn informational icon, calling your attention
    Nota

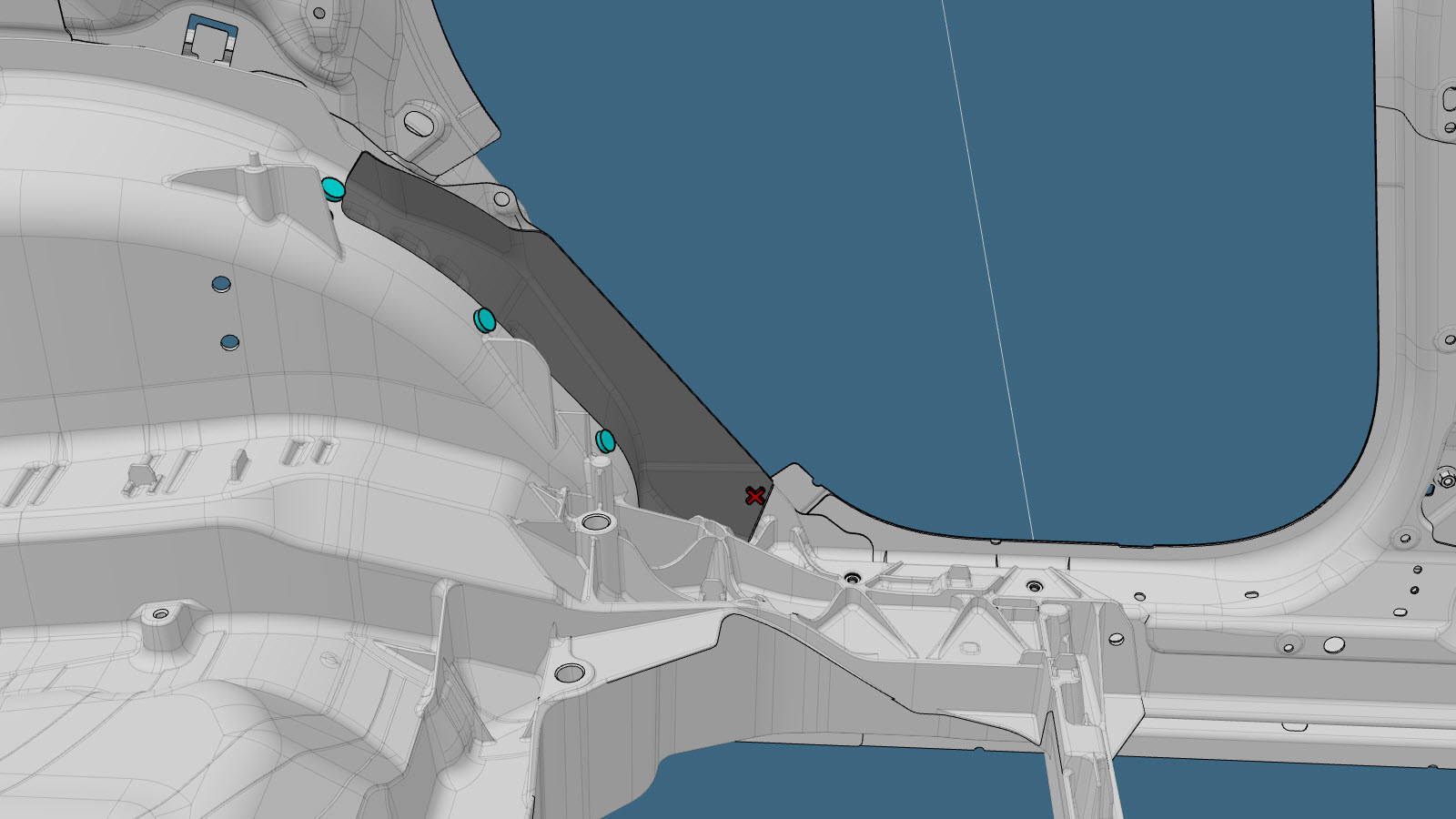

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.
  8. Preparación para la instalación.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    La parte restante del paso de rueda debe solaparse con la pieza de repuesto en un mínimo de 25 mm en las zonas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La pieza de repuesto se instala desde la parte inferior del paso de rueda.
  9. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  10. Instale el componente o los componentes nuevos.
  11. Aplique sellador de juntas a todo el borde exterior del nuevo componente.
  12. Instale Extensión del paso de rueda (delantero).
  13. Efectúe las operaciones posteriores a la reparación necesarias.
