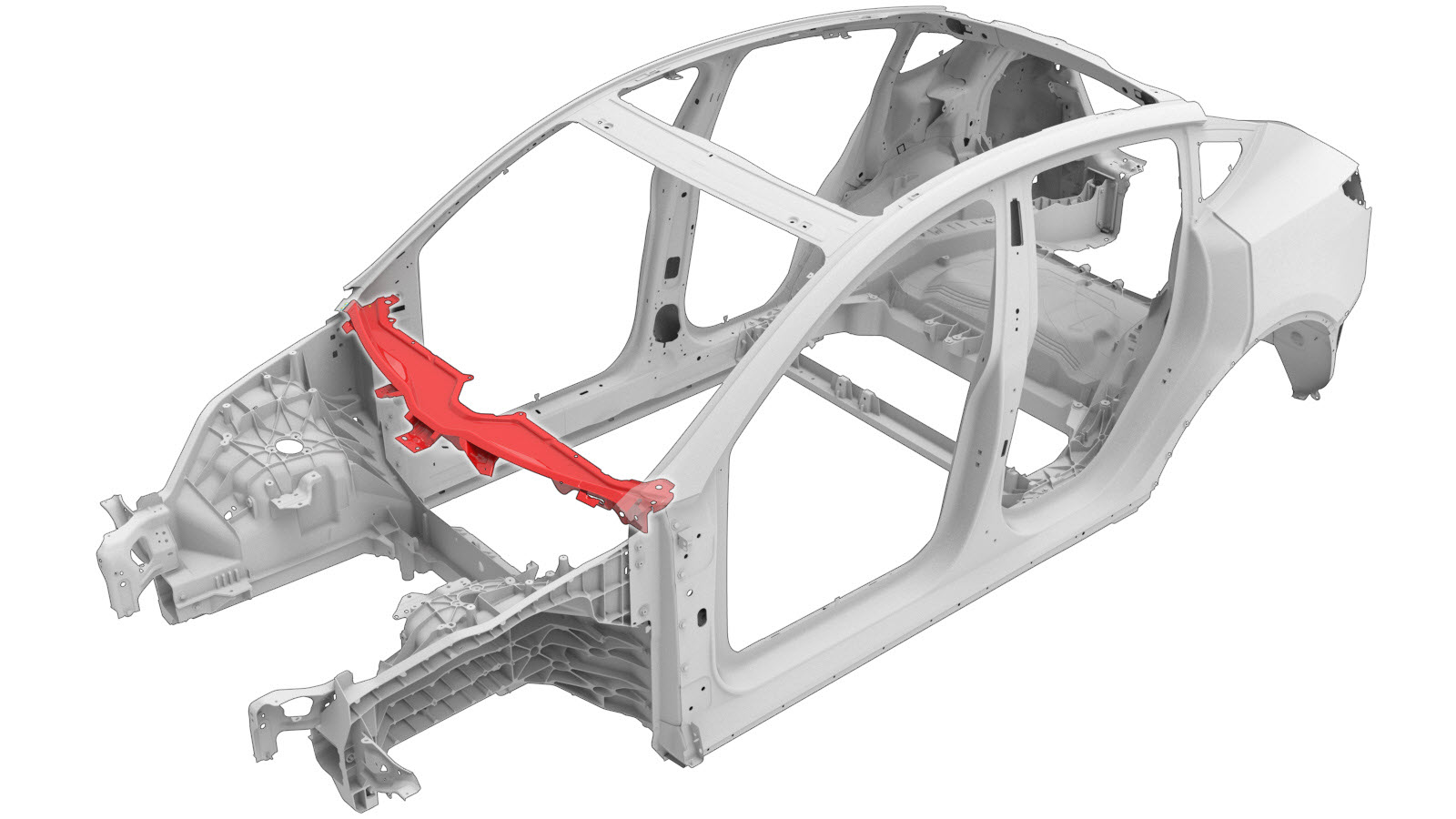

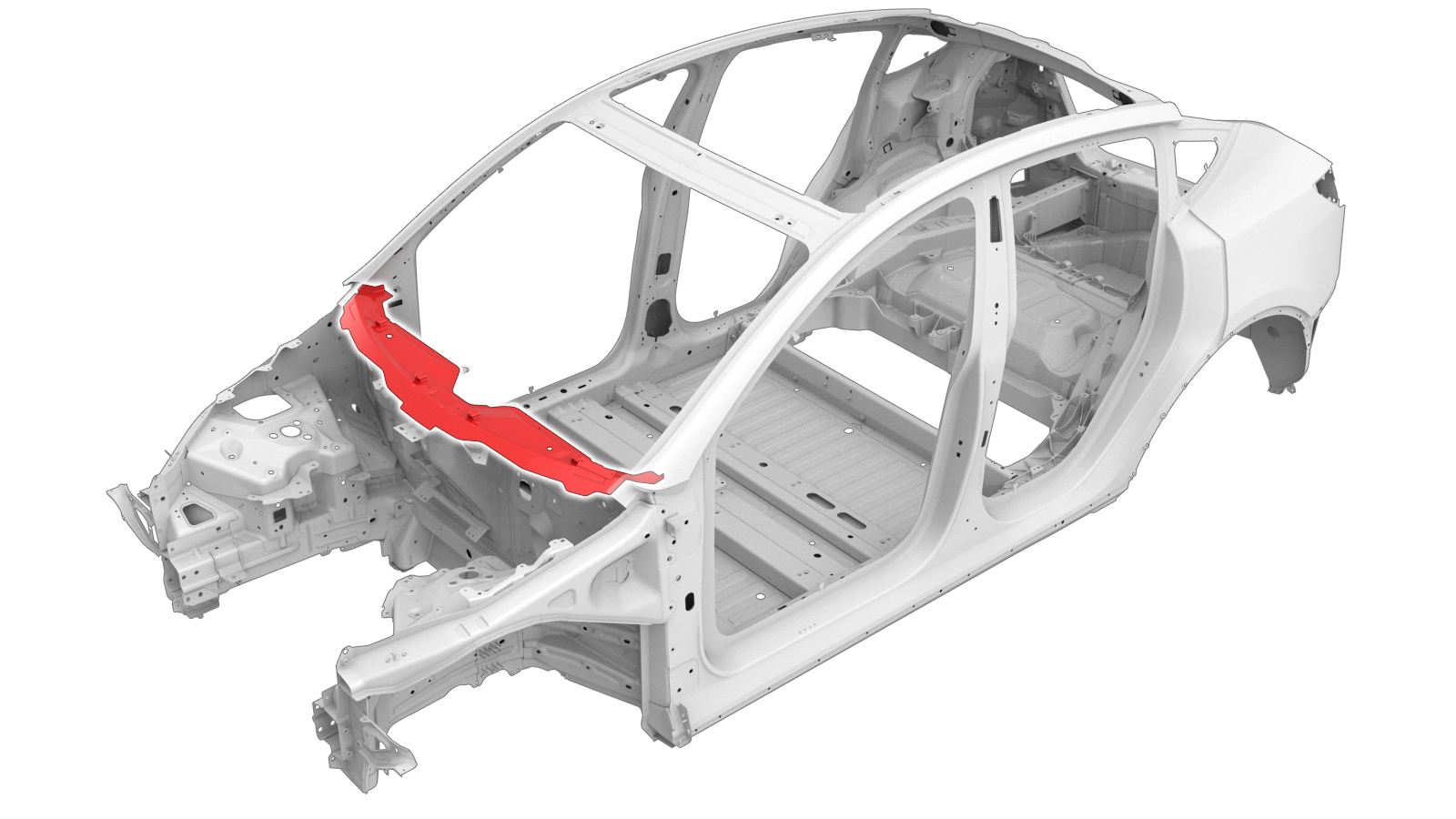

Cubierta inferior con los soportes del limpiaparabrisas

Código de corrección: 10101300902 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

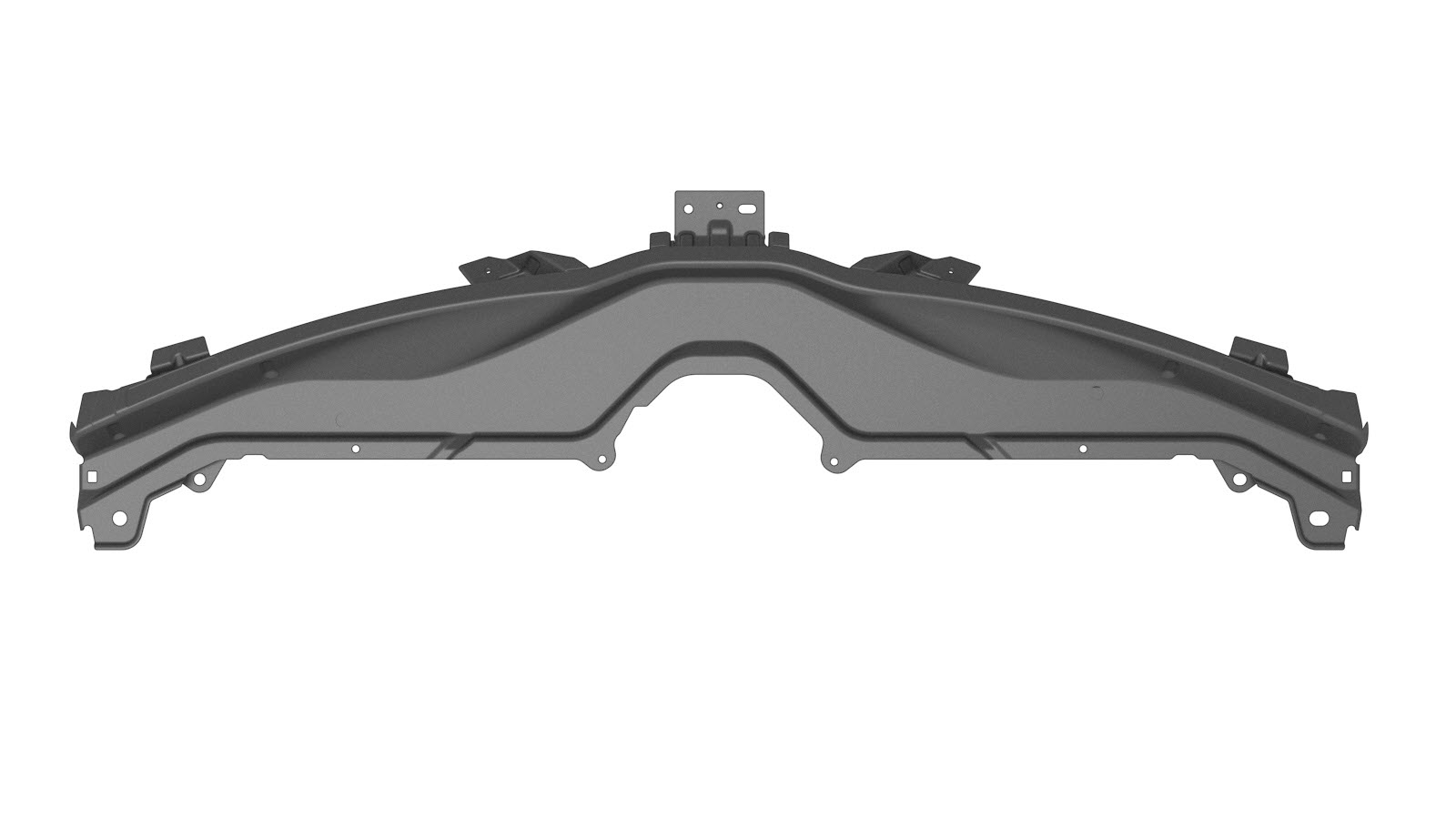

1	ASSY - MY GFB COWL LWR (Cubierta inferior con los soportes del limpiaparabrisas)
4	Remache abombado estructural, 6,5 mm
4	Remache estructural de alta resistencia, 6,5 mm
2	Perno , M6X18	Referencia de Tesla 1006529-00-A.
2	Remache tubular RIV NUT,FLUSH,M6	Referencia de Tesla 2007016.
2	BUTYL FOIL PATCH 50x50x1mm	Referencia de Tesla 1045194-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire Super Dash (Structural Pack) (Remove and Replace).
Desmonte la cubierta superior.
Retire el componente original.
- o Soldaduras por puntos de fábrica
Retire el componente original.
- o Soldaduras por puntos de fábrica

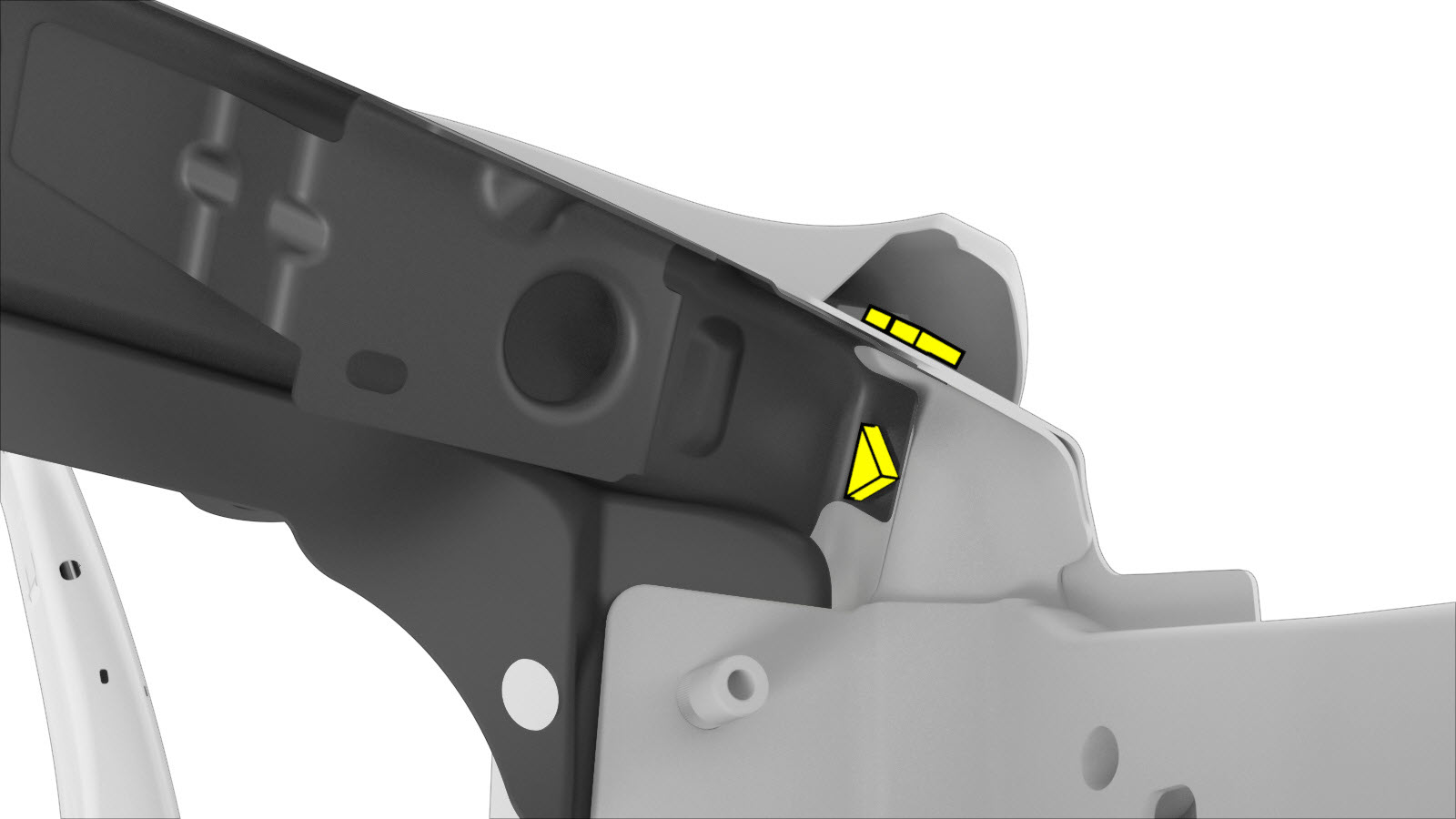

Retire el componente original.
- o Soldaduras por puntos de fábrica

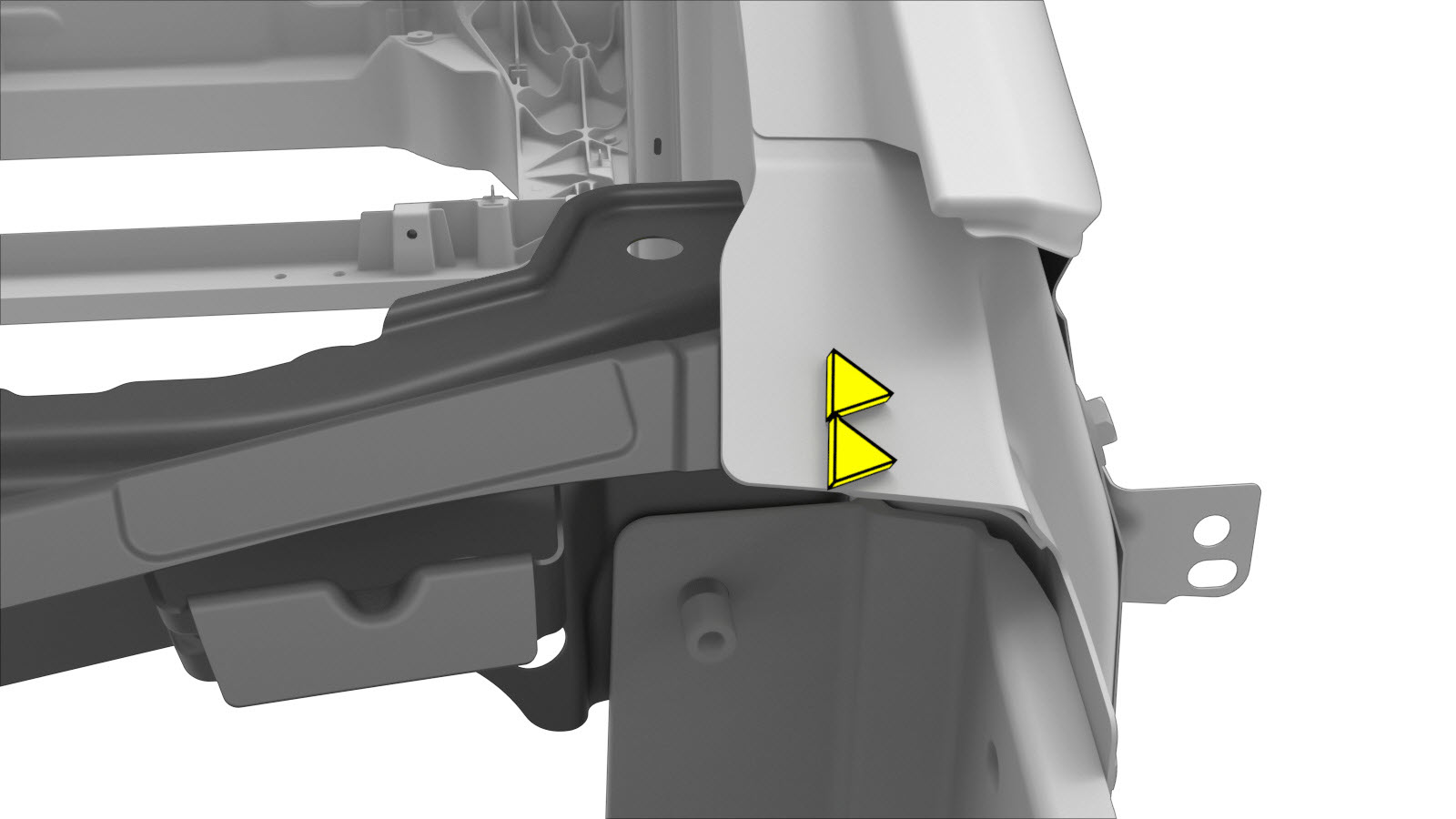

Preparación para la instalación.
- Remache tubular

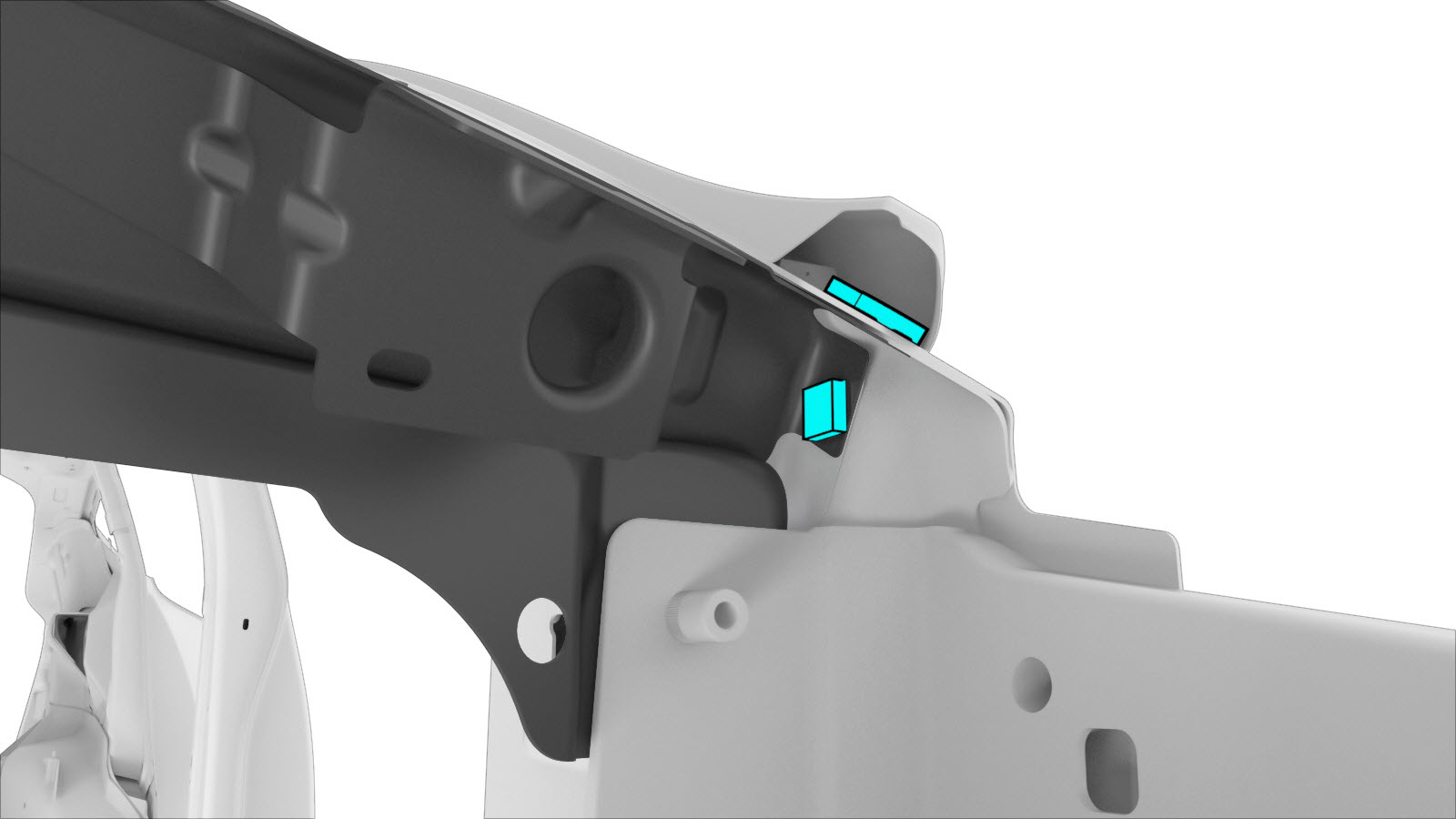

Preparación para la instalación.
- o Remaches abombados estructurales, 6,5 mm

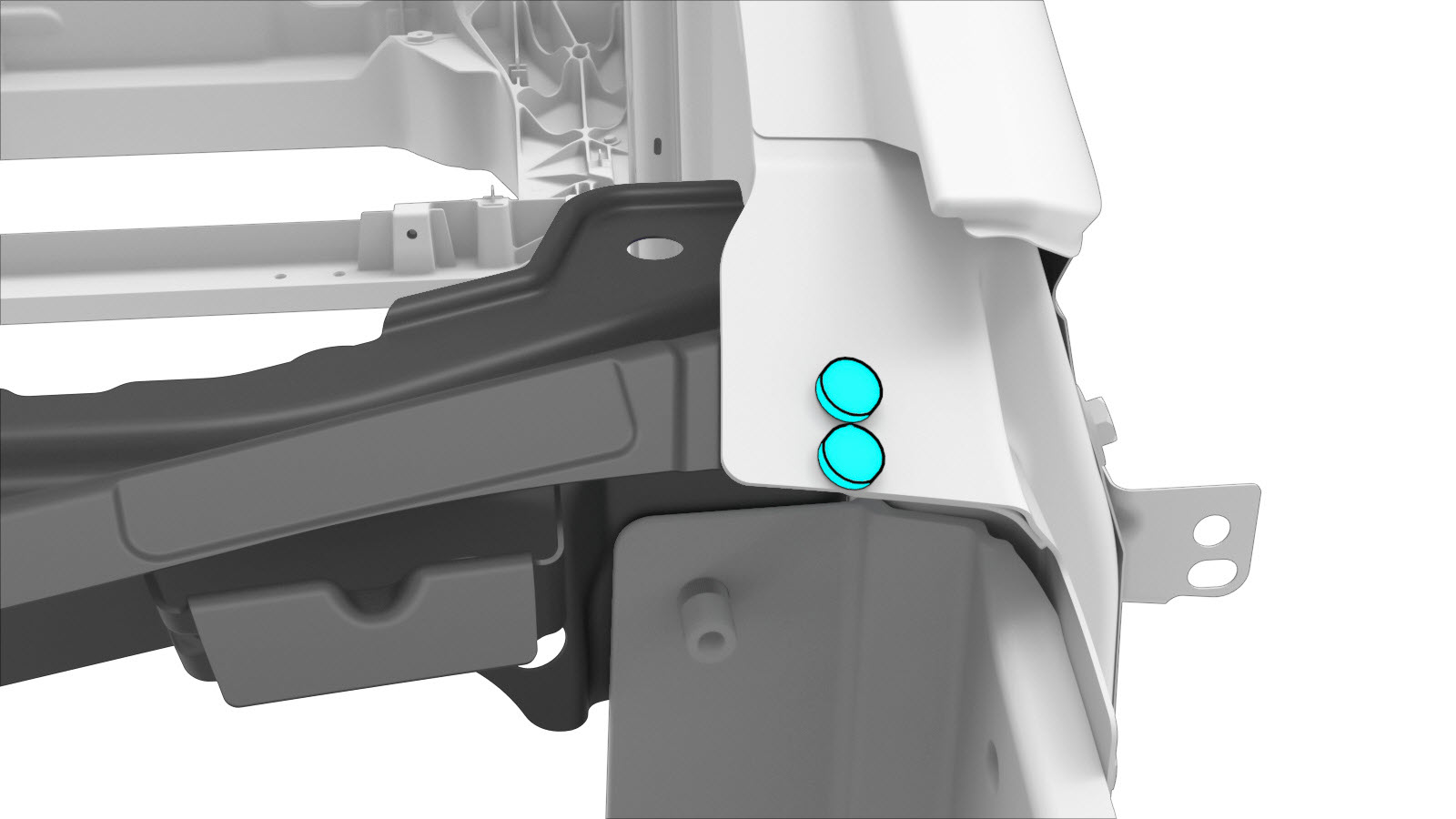

Preparación para la instalación.
- o Remaches estructurales de alta resistencia, 6,5 mm

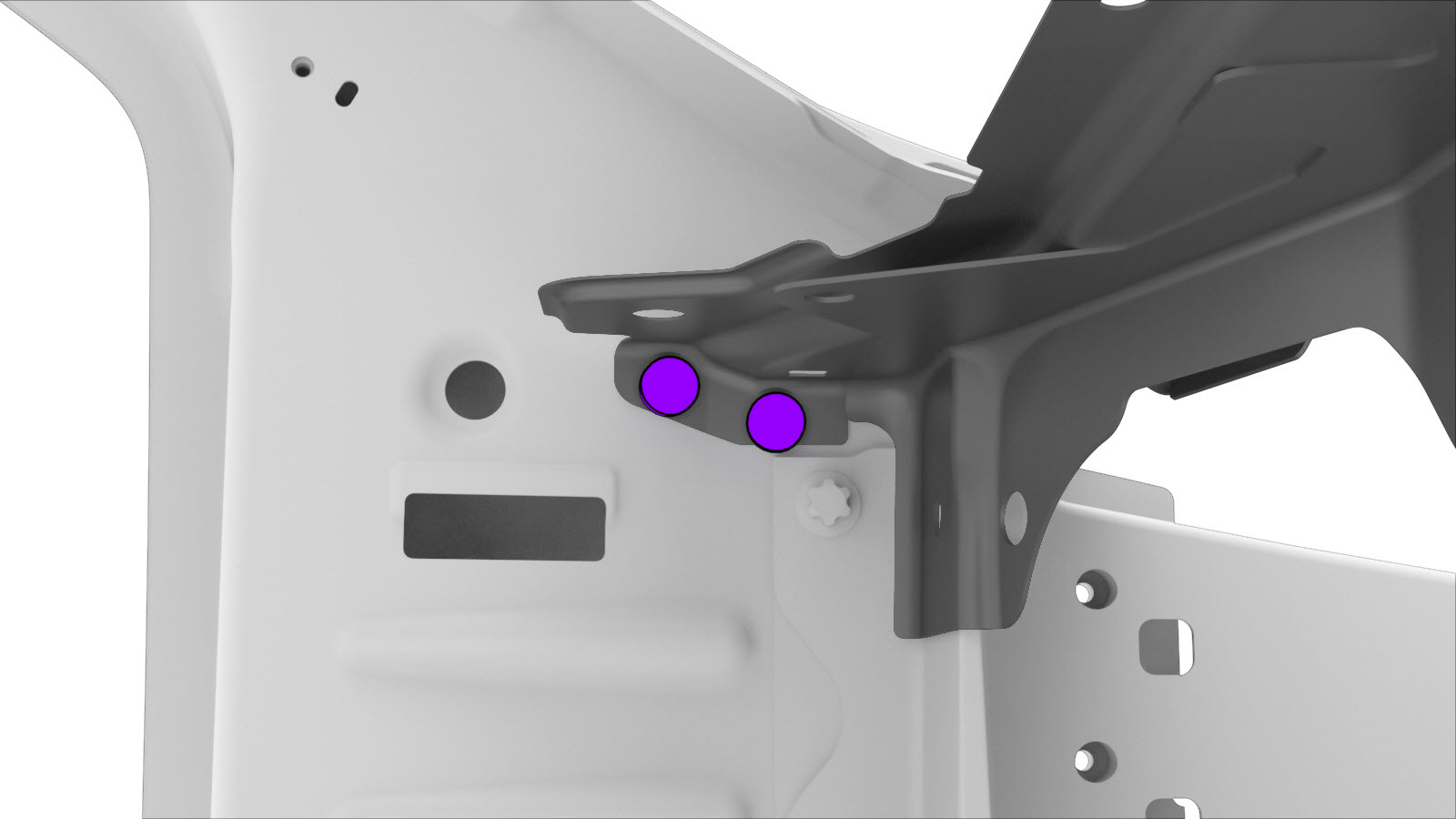

Preparación para la instalación.
- o Pernos
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 10 Nm.

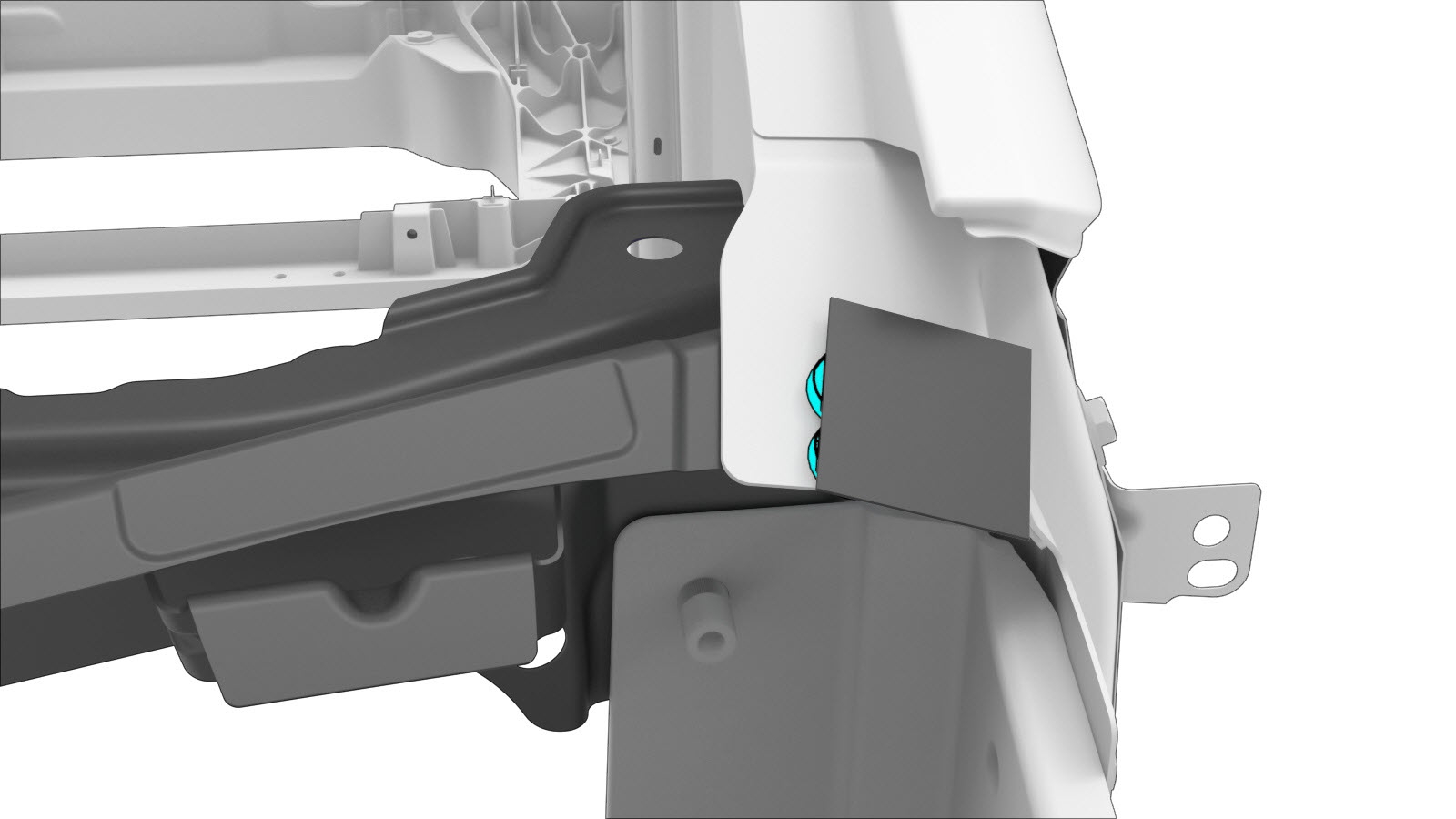

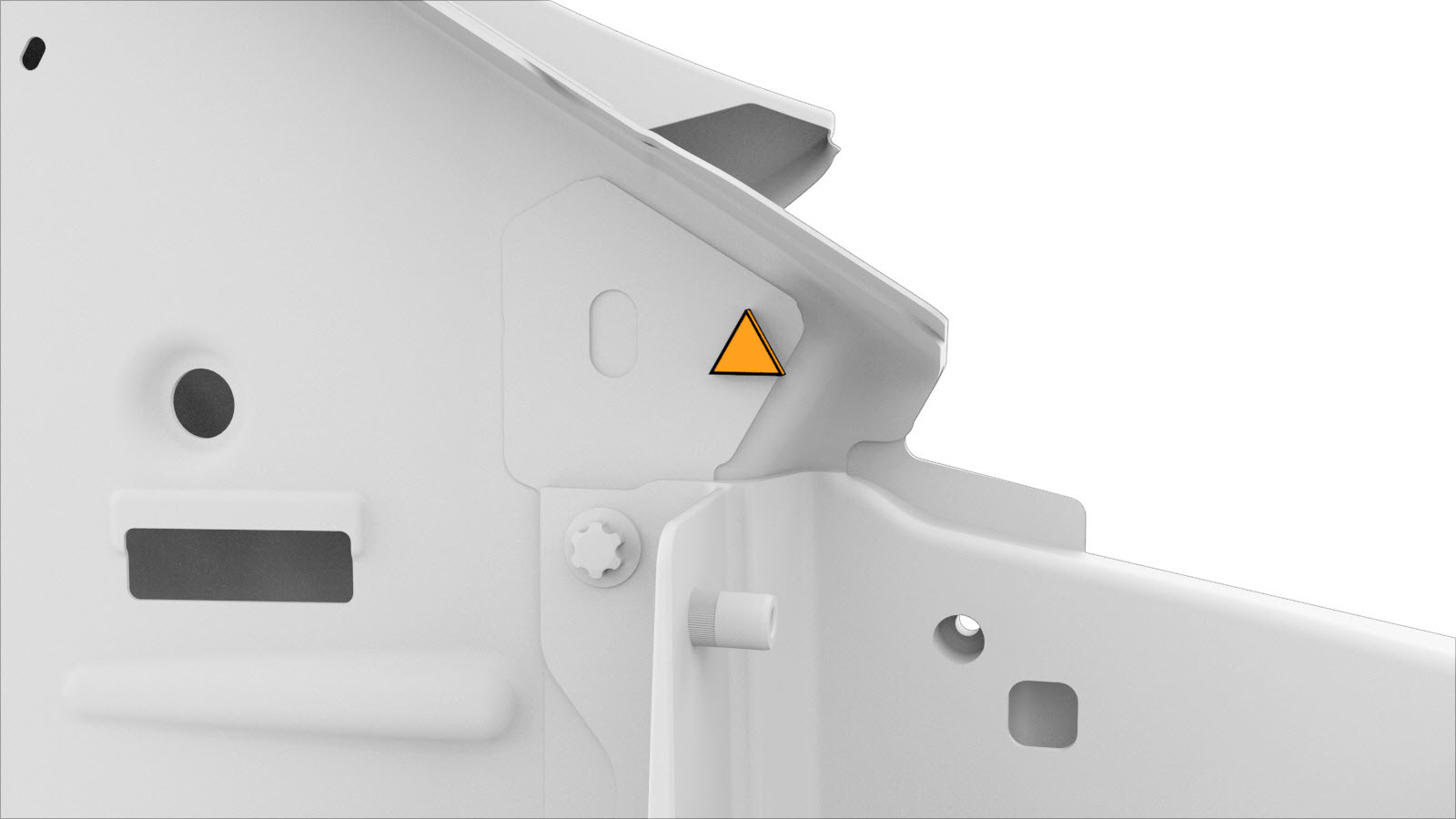

Instale parches de butilo para tapar completamente los remaches estructurales de las ubicaciones mostradas.
Instale la cubierta superior.
Efectúe las operaciones posteriores a la reparación necesarias.
Instale Super Dash (Structural Pack) (Remove and Replace).
