헤드라이트 - LH(탈거 및 장착)

교정 코드 17400101 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

토크 규격

표 1. 토크 규격: #GUID-FF5D0BE4-B85F-4616-B3B6-0908123A45F4
설명 토크 값 권장 공구 재사용/교체 참고
헤드라이트를 차체에 고정하는 나사
5.9 Nm (4.4 lbs-ft)
  • Torx T30 소켓
 재사용

탈거

  1. 후면 후드 내 에이프런을 탈거합니다. 후드 내 에이프런 - 후면(탈거 및 교체)을(를) 참조하십시오.
  2. 후드 내 보관 유닛 접근 패널을 탈거합니다. #GUID-47E22130-D127-42A9-85BE-6909652DEC6D을(를) 참조하십시오.
  3. 후드 내 보관 유닛을 탈거합니다. 후드 내 보관 유닛(탈거 및 교체)을(를) 참조하십시오.
  4. 전면 페시아를 탈거합니다. 페시아 - 전면(탈거 및 장착)을(를) 참조하십시오.

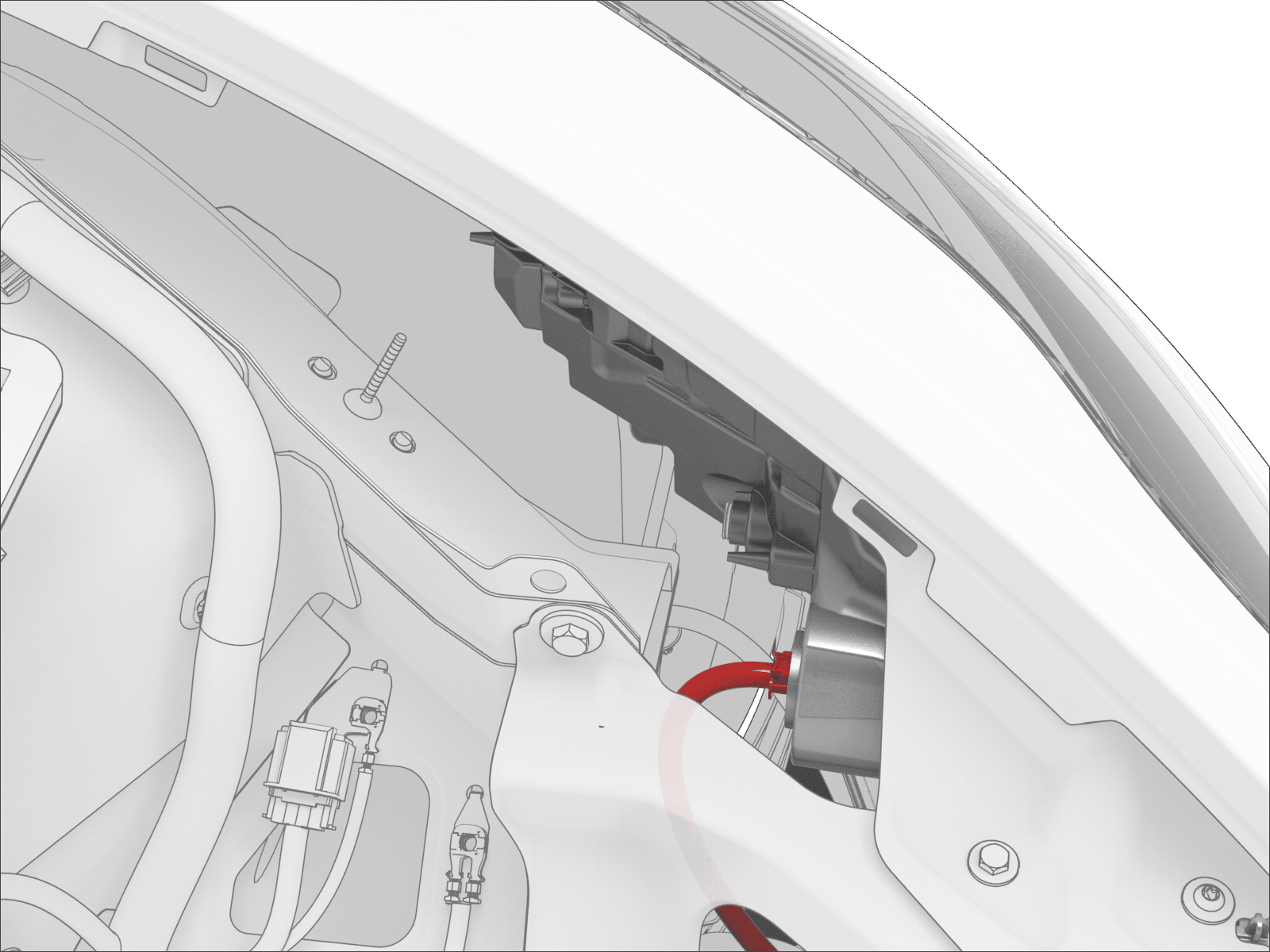

  5. LH 헤드라이트에서 전기 커넥터를 연결 해제합니다.
    참고
    커넥터에 빨간색 잠금 탭이 있는 경우: DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
  6. LH 헤드라이트를 차체에 고정하는 패스너를 탈거합니다.
    참고
    헤드라이트에 하단 패스너가 장착되어 있지 않을 수 있습니다.
    팁
    다음 공구를 사용하는 것이 좋습니다.
  7. 차량에서 헤드라이트를 탈거합니다.

장착

  1. LH 헤드라이트를 차체에 배치한 다음 정렬 스터드를 올바른 위치에 삽입합니다.
    경고
    장착하는 중에 헤드라이트를 손상시키지 마십시오.
  2. LH 헤드라이트를 차체에 고정하는 패스너를 장착합니다.
    참고
    헤드라이트에 하단 패스너가 장착되어 있지 않을 수 있습니다.
    팁
    다음 공구를 사용하는 것이 좋습니다.
  3. LH 헤드라이트의 전기 커넥터를 연결합니다.
  4. 전면 페시아를 장착합니다. 페시아 - 전면(탈거 및 장착)을(를) 참조하십시오.
  5. 후드 내 보관 유닛을 장착합니다. 후드 내 보관 유닛(탈거 및 교체)을(를) 참조하십시오.
  6. 후드 내 보관 유닛 액세스 패널을 장착합니다. 참조 #GUID-47E22130-D127-42A9-85BE-6909652DEC6D
  7. 후면 후드 내 에이프런을 장착합니다. 후드 내 에이프런 - 후면(탈거 및 교체)을(를) 참조하십시오.
  8. 헤드라이트를 조정합니다.
