주차 어시스트 센서 도색

다음 지침을 사용하여 주차 어시스트 센서를 올바르게 도색합니다.

주차 어시스트 센서는 도색되지 않은 상태로 정비소에 입고될 수 있습니다. 이 절차를 수행하여 주차 어시스트 센서를 올바르게 도색하십시오.

경고

이미 도색된 주차 센서는 다시 도색할 수 없습니다. 이미 도색된 주차 센서는 교체해야 합니다.

경고

도색하기 전에 센서 멤브레인을 연마(스커핑)하지 마십시오. 센서 멤브레인을 연마하면 센서가 손상될 수 있습니다.

경고

페인트가 센서 멤브레인의 전면 표면에서 4mm(5/32인치) 이상이 되지 않도록 하십시오. 잘못 도색한 센서는 올바르게 작동하지 않을 수 있습니다.

경고

센서 멤브레인 재료의 총 두께가 115미크론(4.52밀리미터)을 초과하지 않도록 하십시오. 센서는 두께가 15~25미크론(0.59~0.98밀리미터)인 전착도장 층으로 제공됩니다. 잘못 도색한 센서는 올바르게 작동하지 않을 수 있습니다.

참고

주차 어시스트 센서에는 여러 세대가 있습니다. 이 절차는 모든 세대의 주차 어시스트 센서에 적용됩니다.

절차

DCR(디커플링 링)을 탈거합니다.
노출된 센서 표면을 이소프로필 알코올로 닦은 다음 즉시 깨끗하고 물기가 없는 수건으로 남은 알코올을 닦아냅니다.

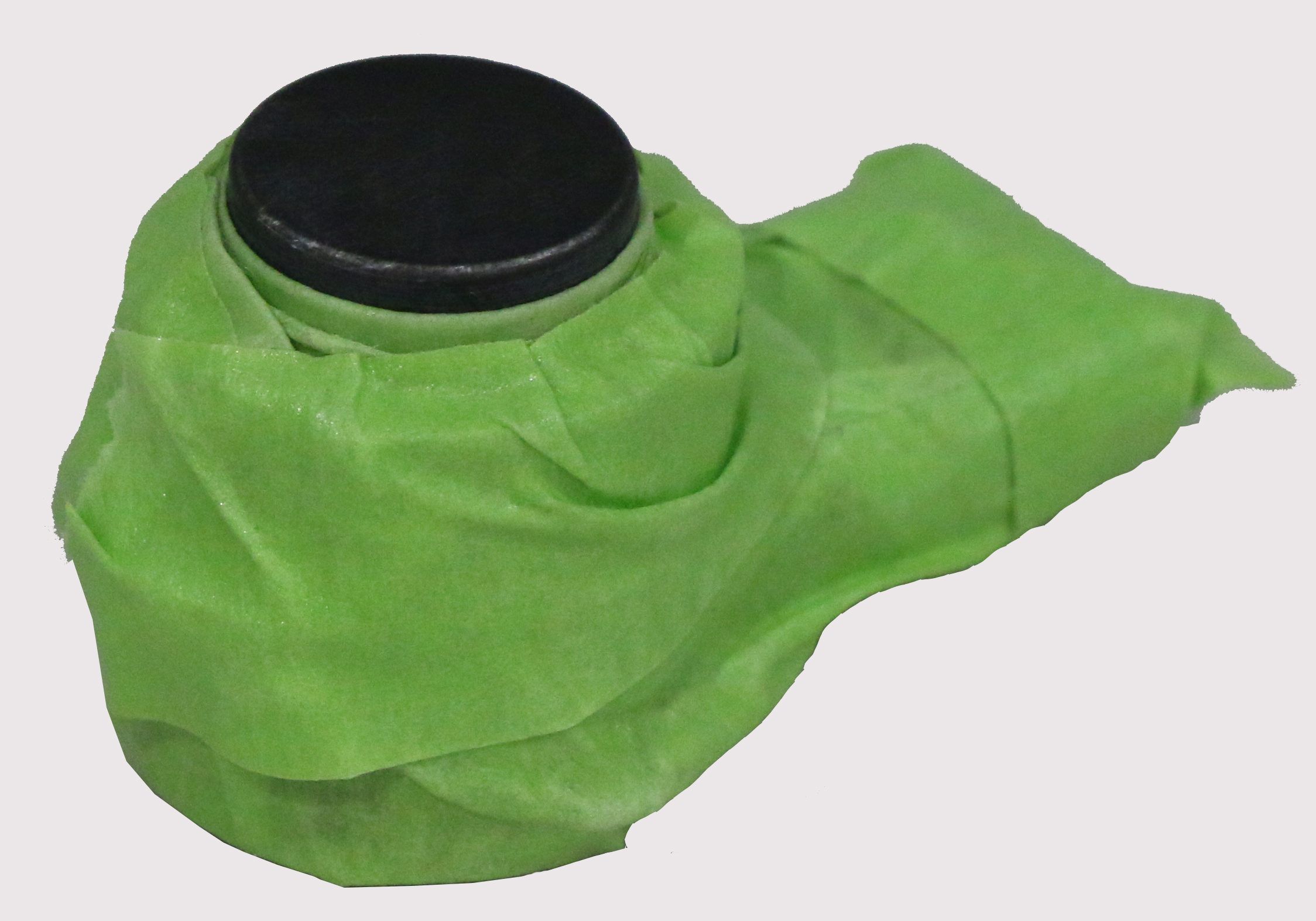

센서 멤브레인이 2mm(5/64인치) 이상, 4mm(5/32인치) 이하로 노출되도록 센서에 마스킹 테이프를 부착합니다.
경고
페인트가 센서 멤브레인 전면에서 4mm(5/32인치) 이상이면 센서가 잘못 작동할 수 있습니다.
경고
센서 하우징, 커넥터 및 센서 멤브레인 바로 아래 영역은 완전히 덮어 과다 분사를 방지해야 합니다.
노출된 센서 표면을 이소프로필 알코올로 닦은 다음 즉시 깨끗하고 물기가 없는 수건으로 남은 알코올을 닦아냅니다.
페인트 제조사의 권장 사항에 따라 센서를 도색하고 양생합니다.
경고
도색하기 전에 센서 멤브레인을 연마(스커핑)하지 마십시오. 센서 멤브레인을 연마하면 센서가 손상될 수 있습니다.
경고
페인트 양생 중에 센서가 105°C(221°F) 이상의 온도에 도달하지 않도록 하십시오. 과도한 온도에 노출된 센서는 올바르게 작동하지 않을 수 있습니다.
DCR을 주차 센서에 장착합니다.
도색한 새 센서를 장착합니다(전면 센서의 경우 17271002 절차, 후면 센서의 경우 17271202 절차 참조).
