2024-07-17

B필러(전체)

부품 목록

수량 설명 이미지/비고

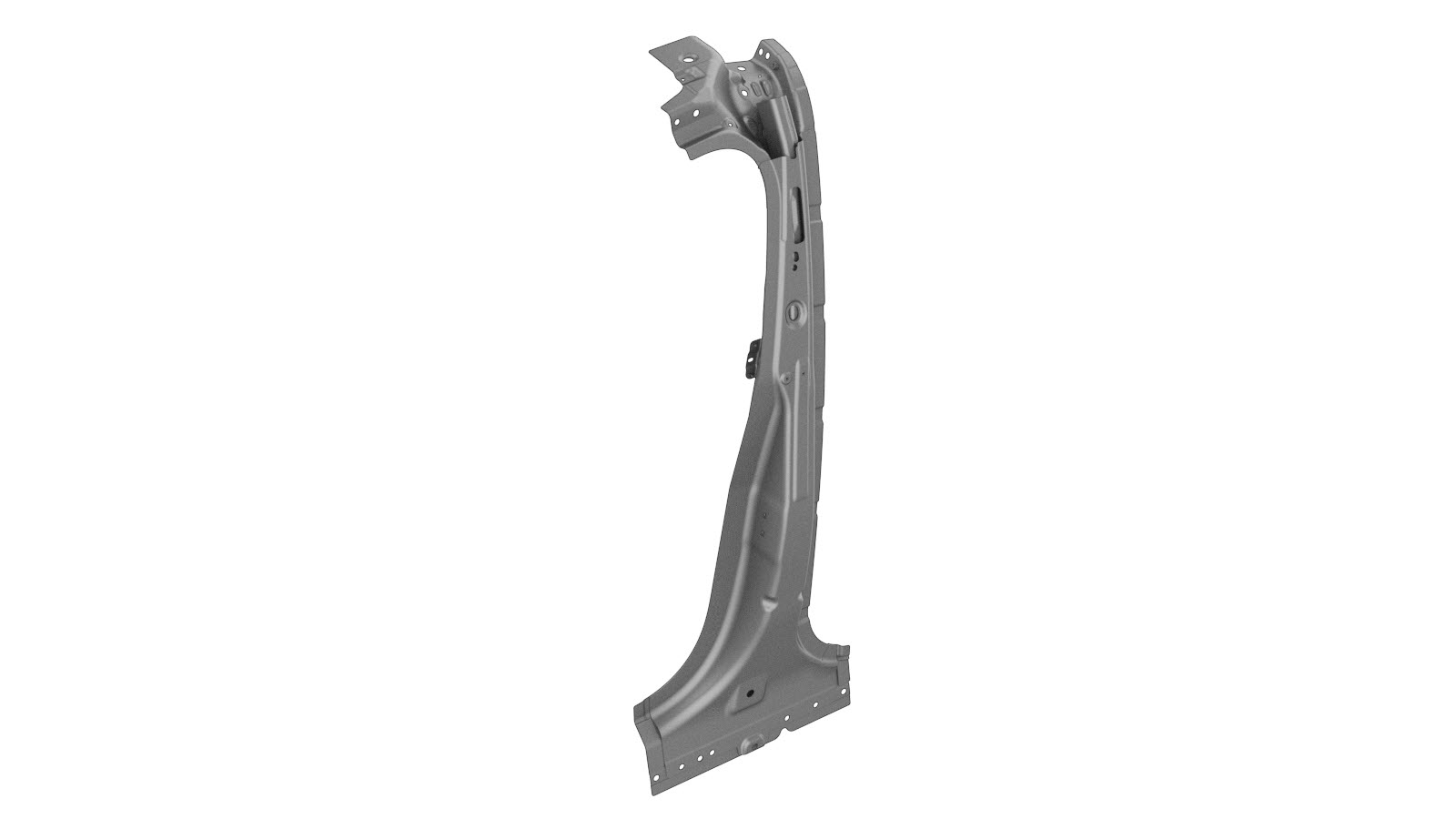

1 ASY B PLR COMPLETE(B필러 - 전체)
3 고강도 구조용 리벳, 6.5mm
2 플로우 폼 리벳 S28
6 플로우 폼 리벳 S48
1 볼트 (양면) Tesla 부품 번호 1060709-00-B.
2 볼트, 별 모양 헤드 Tesla 부품 번호 1621820-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. B필러와 실 간 보강재을(를) 탈거합니다.
  2. 차체 측면 외측의 필요한 부분을 탈거하여 교체할 대상 부품을 노출시킵니다.
  3. 기존 구성품을 탈거합니다.
    또는 공장 출고 SPR

    또는 볼트

    또는 볼트, 별 모양 헤드

  4. 장착을 준비합니다.

    또는 고강도 구조용 리벳, 6.5mm

    또는 플로우 폼 리벳, S28

    또는 플로우 폼 리벳, S48

    또는 볼트

    또는 볼트, 별 모양 헤드

  5. 새 B필러 서비스 부품 내 구조용 폼의 강조 표시된 부분을 나일론 보강 블록의 가장자리와 수평이 맞을 때까지 연마합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    통풍이 잘되는 곳에서 구조용 폼을 제거하십시오. 적합한 개인 보호 장비를 착용하십시오.
  6. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
    B필러 거셋(노란색으로 강조된 부분)의 나일론 보강 블록 내 상단 구조용 폼에 구조용 접착제를 한 겹 발라줍니다. 전면 헤더 상단 아래쪽의 노란색으로 강조 표시된 영역에도 구조용 접착제 프라이머층을 도포합니다.
  7. B필러와 실 간 보강재을(를) 장착합니다.
  8. 새 구성품을 장착합니다.
    모든 볼트를 24Nm 토크로 조입니다.
  9. 탈거했던 차체 측면 외측의 필요한 부분을 장착하여 교체할 부품을 노출시킵니다.
  10. 필요한 수리 후 작업을 수행합니다.
