후면 토크 박스 크로스멤버(하단)

부품 목록

수량 설명 이미지/비고

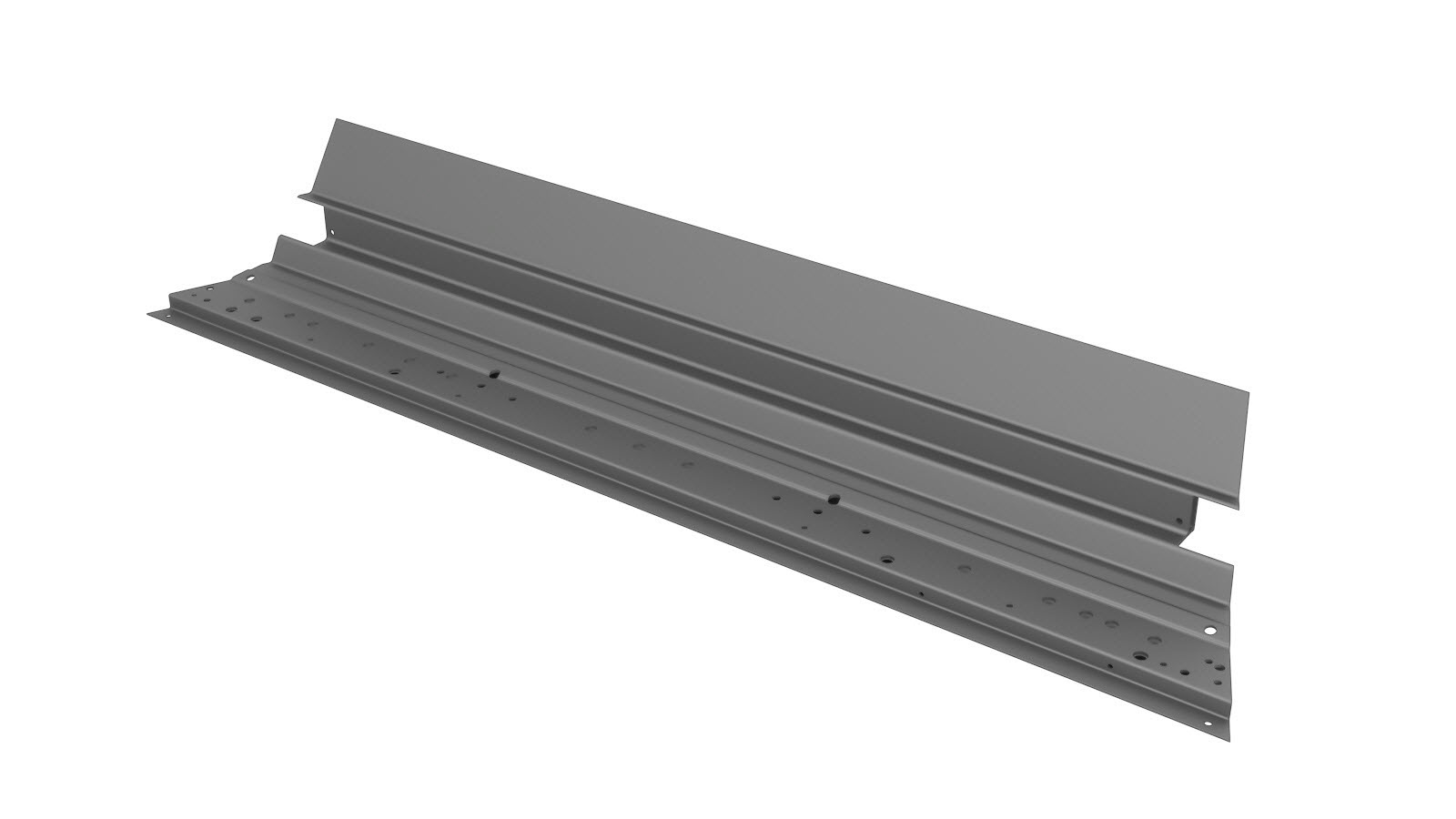

1 ASY-CROSSMEMBER RR TORQUE BOX LWR(후면 토크 박스 크로스멤버 하단)
7 고강도 구조용 리벳, 6.5mm
2 볼트 , M8x20 Tesla 부품 번호 1048470-00-A.
2 너트 , M8-1.25,HF,Steel[10],ZnAl,BLACK Tesla 부품 번호 1006628-01-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 후륜 모터 커버을(를) 탈거합니다.
  2. 2열 시트 바닥 패널을(를) 탈거합니다.
  3. RH 및 LH 후면 토크 박스 하단 보강재을(를) 탈거합니다.
  4. 기존 구성품을 탈거합니다.

    또는 RIVTAC

    또는 공장 출고 구조용 리벳

    공장 출고 BOM

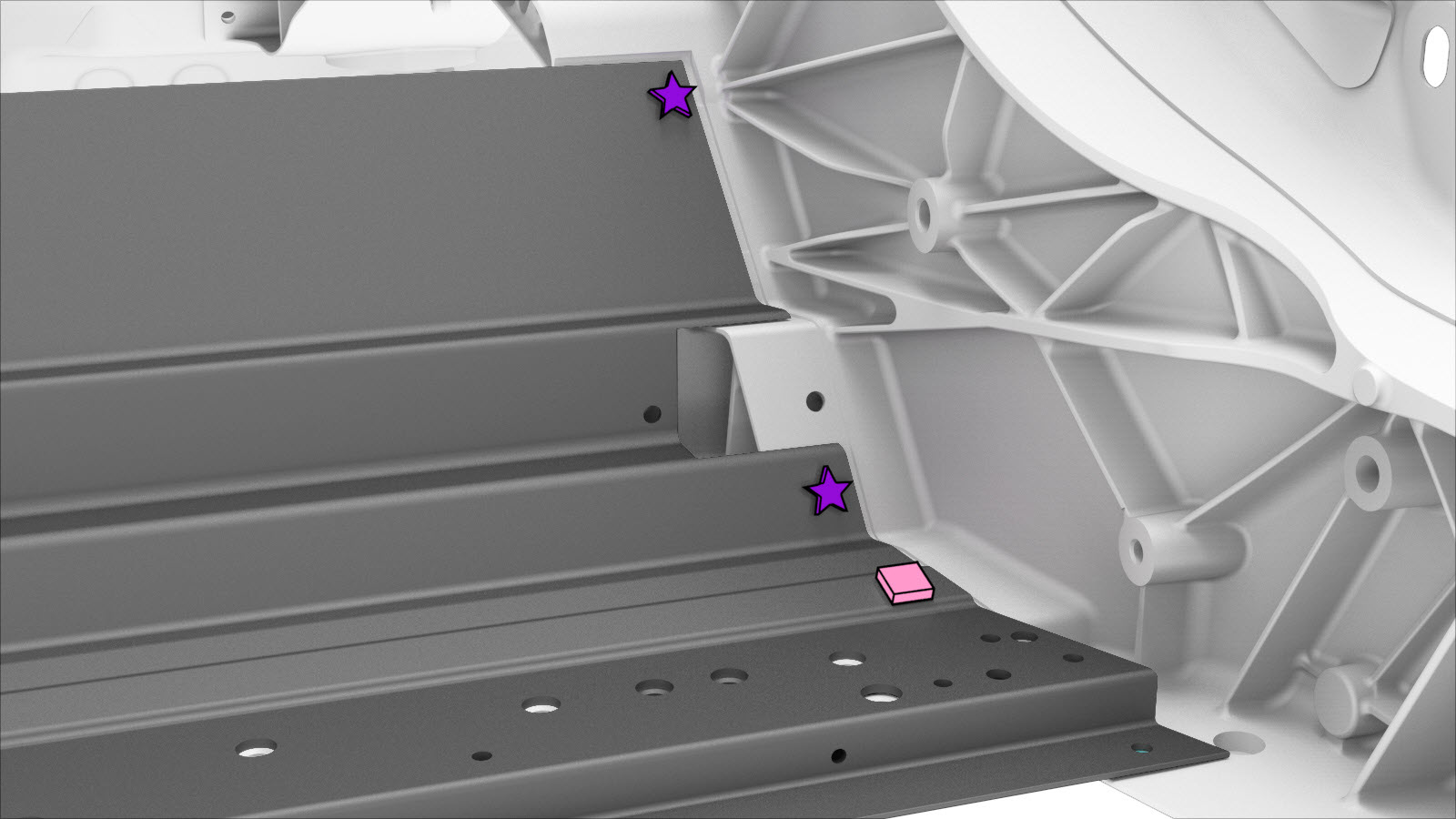

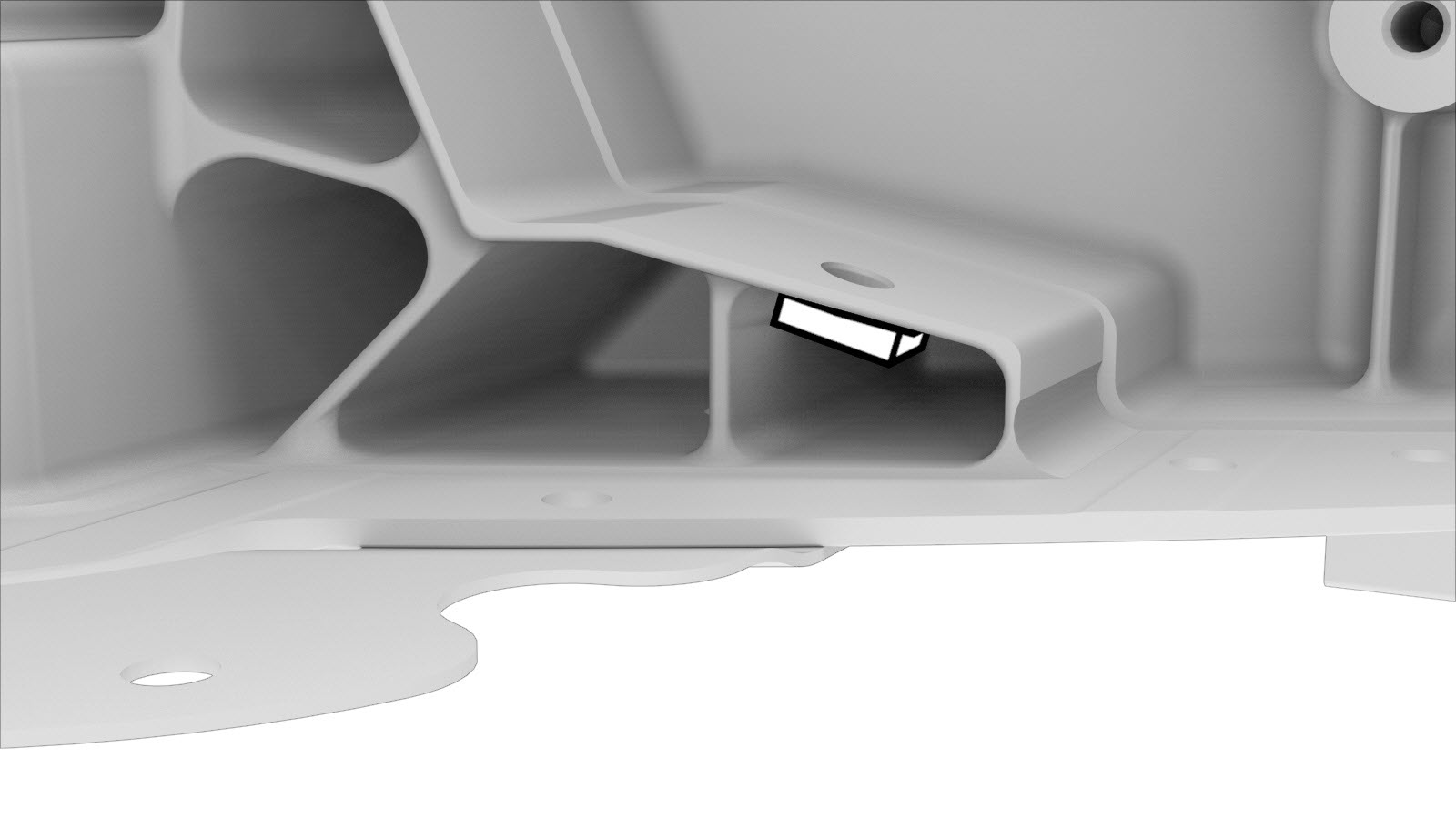

  5. 구조용 접착제를 사용하여 너트를 후면 노드 안쪽의 제자리에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우 너트의 가장자리를 연마하여 장착 위치와 같은 높이로 만듭니다.

    너트

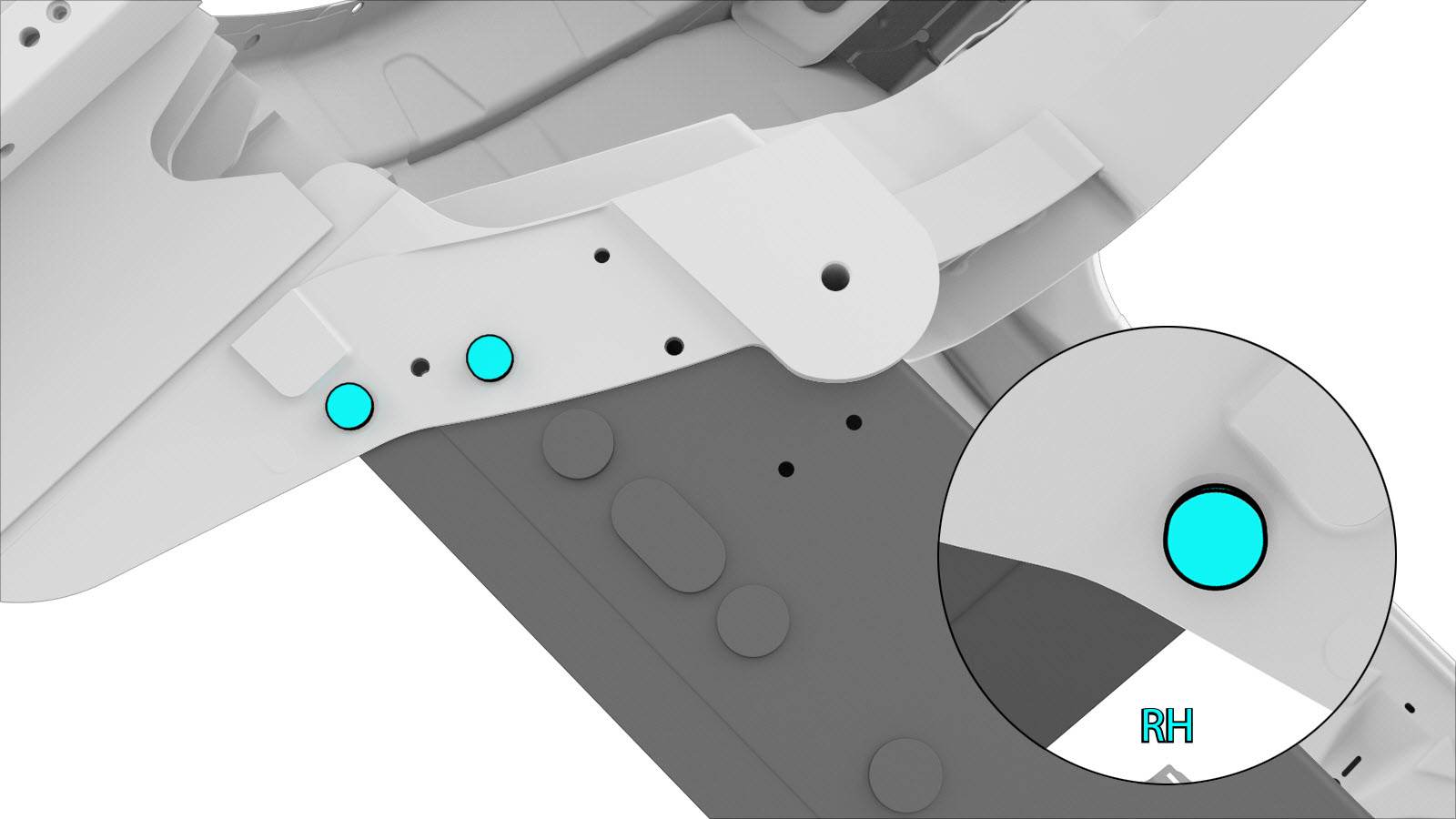

  6. 장착을 준비합니다.
    또는 고강도 구조용 리벳, 6.5mm
    • A = 24mm.
    • B = 9mm.
    • C = 12mm.
    • D = 11mm.

    또는 볼트

  7. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  8. 새 구성품을 장착합니다.
    볼트를 24Nm 규격 토크로 조입니다.
  9. RH 및 LH 후면 토크 박스 하단 보강재을(를) 장착합니다.
  10. 2열 시트 바닥 패널을(를) 장착합니다.
  11. 후륜 모터 커버을(를) 장착합니다.
  12. 필요한 수리 후 작업을 수행합니다.
