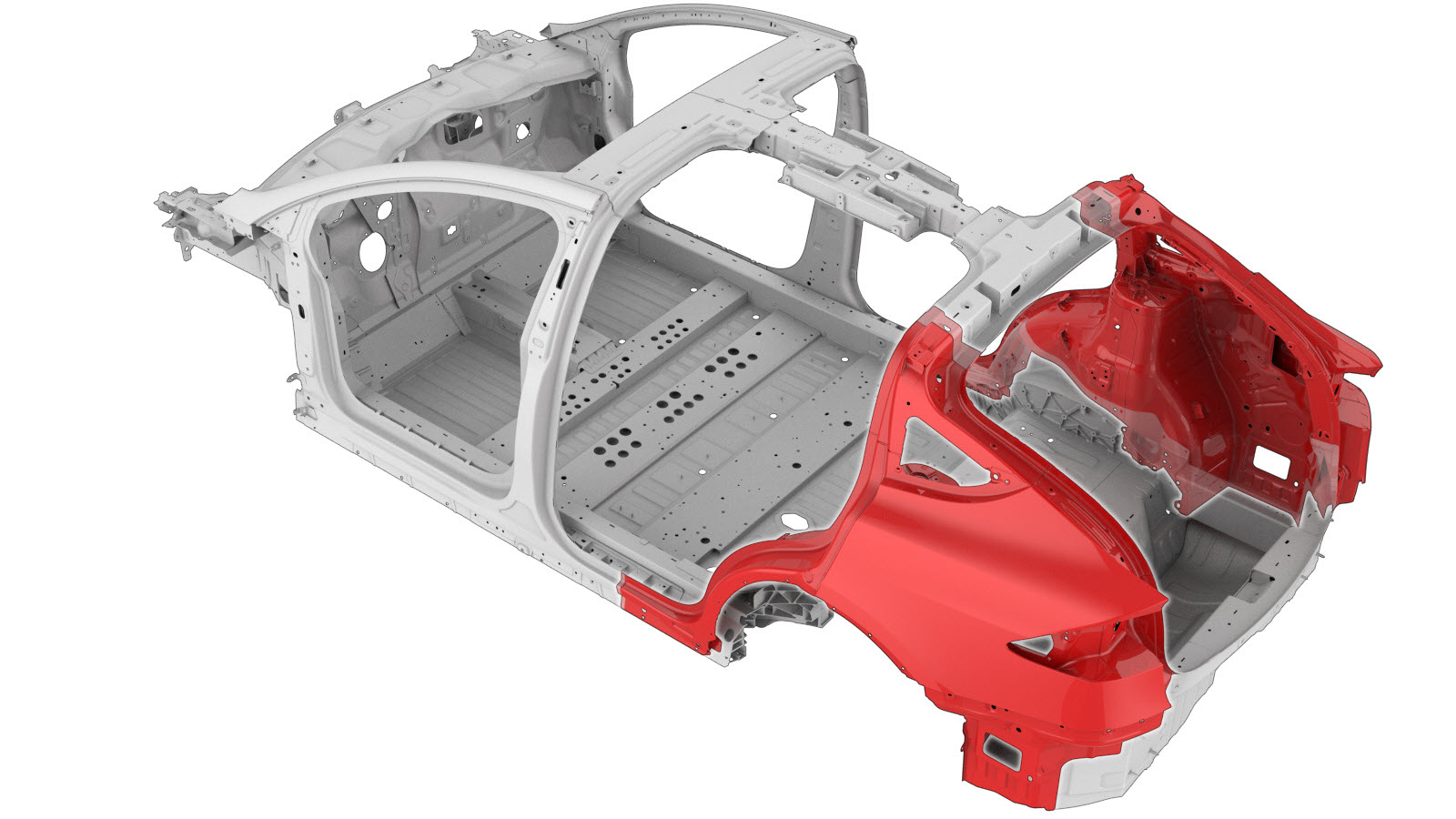

후면 쿼터 전체 어셈블리

교정 코드: 10100113902 10100114602 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고
1 ASY - RR QTR OTR COMP(후면 쿼터 전체 어셈블리)
26 구조용 벌브 리벳, 6.5mm
14 고강도 구조용 리벳, 6.5mm
2 카운터싱크 리벳, 4.8mm 짧은 길이
1 카운터싱크 리벳, 4.8mm 긴 길이
3 플로우 폼 리벳 S18
6 플로우 폼 리벳 S28
8 플로우 폼 리벳 S38
4 볼트 , M8x27 Tesla 부품 번호 1621820-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. .
  2. 다음을 탈거합니다. .
  3. 다음을 탈거합니다. .
  4. 다음을 탈거합니다. .
  5. 다음을 탈거합니다. .
  6. 다음을 탈거합니다. .
  7. 다음을 탈거합니다. .
  8. 다음을 탈거합니다. .
  9. 다음을 탈거합니다. .
  10. 다음을 탈거합니다. .
  11. 다음을 탈거합니다. .
  12. 다음을 탈거합니다. .
  13. 다음을 탈거합니다. .
  14. 다음을 탈거합니다. .
  15. 다음을 탈거합니다. .
  16. 다음을 탈거합니다. .
  17. 다음을 탈거합니다. .
  18. 다음을 탈거합니다. .
  19. 다음을 탈거합니다. .
  20. 다음을 탈거합니다. .
  21. 다음을 탈거합니다. .
  22. 다음을 탈거합니다. .
  23. 다음을 탈거합니다. .
  24. 다음을 탈거합니다. .
  25. 다음을 탈거합니다. .
  26. 다음을 탈거합니다. .
  27. 다음을 탈거합니다. .
  28. 다음을 탈거합니다. .
  29. 다음을 탈거합니다. .
  30. 다음을 탈거합니다. .
  31. 다음을 탈거합니다. .
  32. 다음을 탈거합니다. .
  33. 다음을 탈거합니다. .
  34. 다음을 탈거합니다. .
  35. 다음을 탈거합니다. .
  36. 다음을 탈거합니다. .
  37. 다음을 탈거합니다. .
  38. 다음을 탈거합니다. .
  39. 다음을 탈거합니다. .
  40. 다음을 탈거합니다. .
  41. 후면 노드 외측 보강재을(를) 탈거합니다.
  42. 기존 구성품을 탈거합니다.

    또는 공장 출고 스폿 용접

    또는 공장 출고 스폿 용접을 통해 구멍 뚫기

    또는 볼트

  43. 장착을 준비합니다.

    또는 구조용 벌브 리벳, 6.5mm

    또는 고강도 구조용 리벳, 6.5mm
    • A = 51mm.
    • B = 15mm.

    또는 카운터싱크 리벳, 4.8mm 짧은 길이

    또는 카운터싱크 리벳, 4.8mm 긴 길이

    또는 플로우 폼 리벳, S18

    또는 플로우 폼 리벳, S28

    또는 플로우 폼 리벳, S38

    또는 볼트

  44. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  45. 새 구성품을 장착합니다.
    모든 볼트를 25Nm 토크로 조입니다.
  46. 후면 노드 외측 보강재을(를) 장착합니다.
  47. 패스너를 표시된 대로 장착합니다.
    또는 고강도 구조용 리벳, 6.5mm
    • C = 10mm.
    • D = 29mm.
  48. 2022년 2월 14일까지 제조된 차량 전용: 쿼터 외측 패널과 쿼터 외측 하단 패널(빨간색으로 표시) 사이의 틈을 우레탄으로 채웁니다.
  49. 우레탄이 경화되면 심 실러를 사용하여 심을 완전히 채웁니다.
  50. 필요한 수리 후 작업을 수행합니다.
