힌지 필러 내측
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

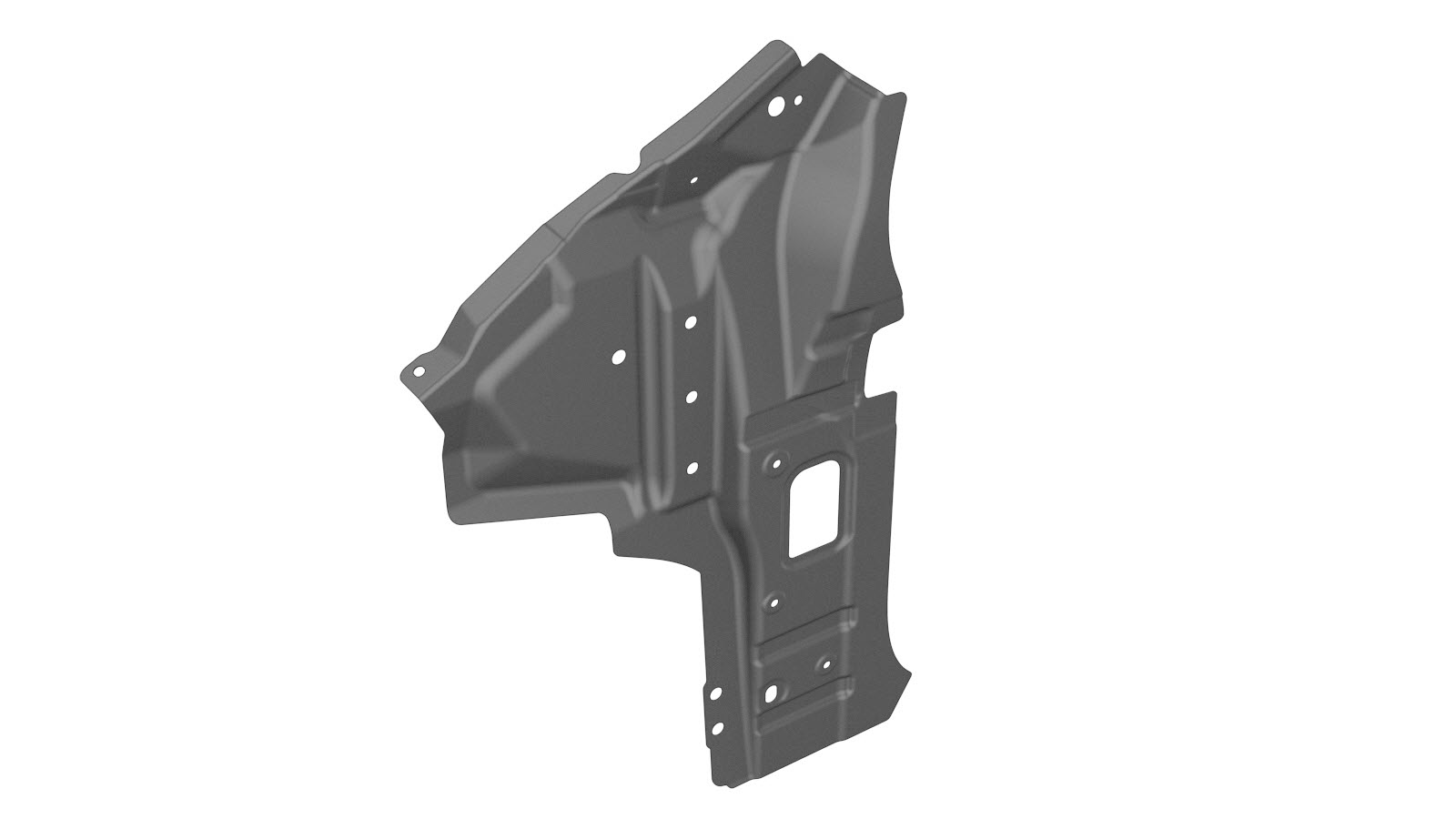

| 1 | Asy-Frt Hinge Plr Inr Fastener(힌지 필러 내측) |
|
| LH 3 또는 RH 1 |
고강도 구조용 리벳, 6.5mm
|
|
| LH 2 또는 RH 4 |
구조용 벌브 리벳, 6.5mm
|
|
| 3 |
구조용 카운터싱크 리벳, 6.5mm
|
|
| 3 |
플로우 폼 리벳 S18
|
|
| 1개 리벳 필요, 10개 리벳 주문 |
플로우 폼 리벳 S48
|
|
| 6 |
플로우 폼 리벳 S58
|
|
| 1 |
볼트
, M6X18,[88],G0110,MAT |
Tesla 부품 번호 1006529-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
힌지 필러 보강재을(를) 탈거합니다.
-
기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
-
장착을 준비합니다.
참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는 플로우 폼 리벳, S58
- A = 10mm.
- B = 36mm.
또는 플로우 폼 리벳, S18
- C = 49mm.
- D = 35mm.
또는 볼트
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-
새 구성품을 장착합니다.
볼트를 12Nm 규격 토크로 조입니다.
-
힌지 필러 보강재을(를) 장착합니다.
-
패스너를 표시된 대로 장착합니다.
-
A필러 외측 브래킷(하단)을(를) 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
