차체 측면(전체)

교정 코드: 10100130602 10100130702 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고
1 ASY - BODY SIDE COMPLETE(차체 측면 - 전체)
8 고강도 구조용 리벳, 6.5mm
1 카운터싱크 리벳, 4.8mm 짧은 길이
3 카운터싱크 리벳, 4.8mm 긴 길이
1 플로우 폼 리벳 S08
3 플로우 폼 리벳 S18
14 플로우 폼 리벳 S28
20 플로우 폼 리벳 S38
11 플로우 폼 리벳 S48
3 플로우 폼 리벳 S58
9 볼트 , M8-1.25X27 Tesla 부품 번호 1621820-00-A.
6 볼트 , HF M6X18 PC88 MAT Tesla 부품 번호 1006529-00-A.
2 볼트 , HF M10X80 PC109 SHLDR Tesla 부품 번호 1053943-00-C.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. .
  2. 다음을 탈거합니다. .
  3. 다음을 탈거합니다. .
  4. 다음을 탈거합니다. .
  5. 다음을 탈거합니다. .
  6. 다음을 탈거합니다. .
  7. 다음을 탈거합니다. .
  8. 다음을 탈거합니다. .
  9. 다음을 탈거합니다. .
  10. 다음을 탈거합니다. .
  11. 다음을 탈거합니다. .
  12. 다음을 탈거합니다. .
  13. 다음을 탈거합니다. .
  14. 다음을 탈거합니다. .
  15. 다음을 탈거합니다. .
  16. 다음을 탈거합니다. .
  17. 다음을 탈거합니다. .
  18. 다음을 탈거합니다. .
  19. 다음을 탈거합니다. .
  20. 다음을 탈거합니다. .
  21. 다음을 탈거합니다. .
  22. 다음을 탈거합니다. .
  23. 다음을 탈거합니다. .
  24. 다음을 탈거합니다. .
  25. 다음을 탈거합니다. .
  26. 다음을 탈거합니다. .
  27. 다음을 탈거합니다. .

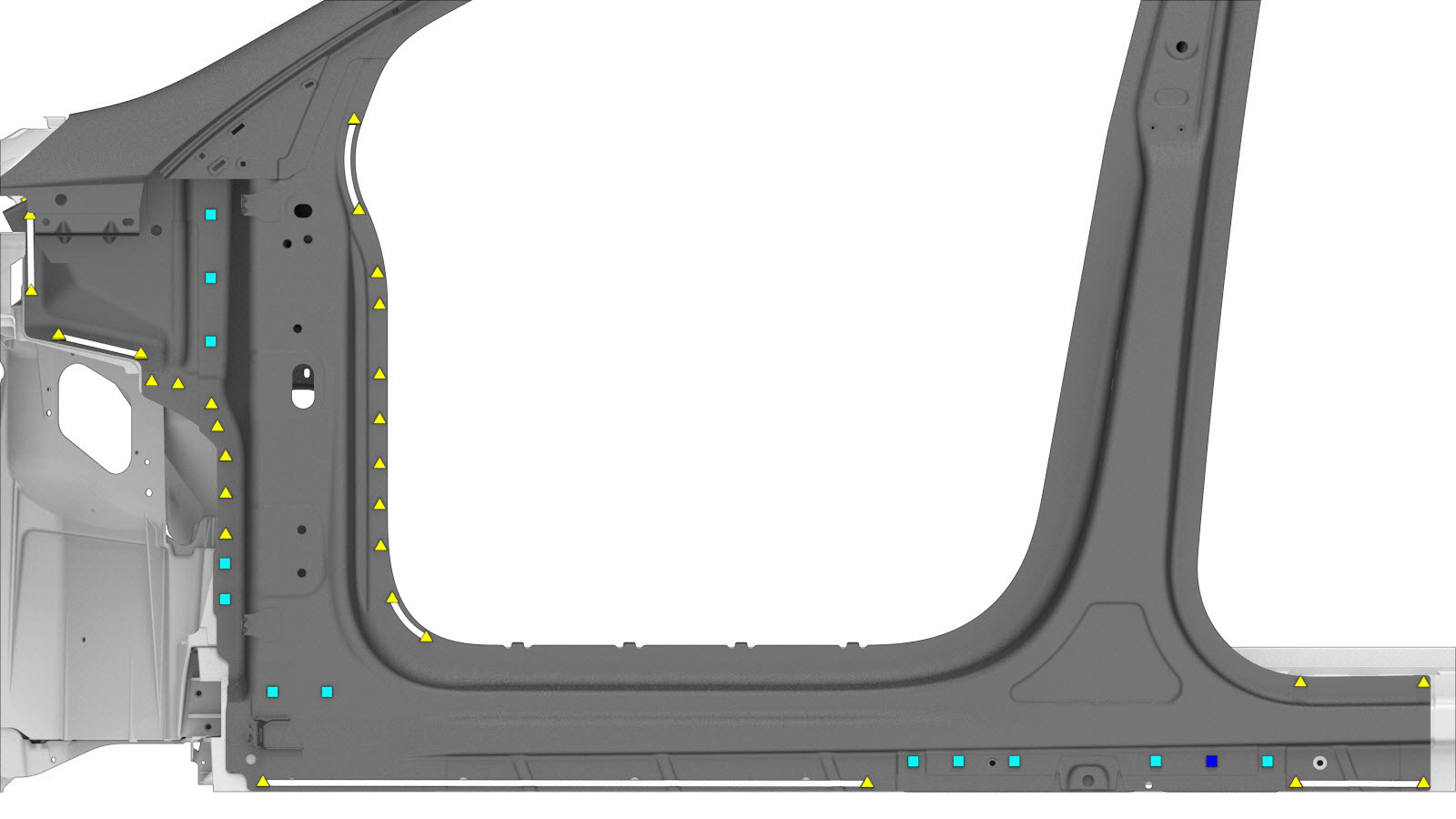

  28. 기존 구성품을 탈거합니다.

    또는 공장 출고 스폿 용접

    또는 공장 출고 SPR

    또는 볼트

    또는 볼트, 별 모양 헤드

  29. 장착을 준비합니다.
    또는 고강도 구조용 리벳, 6.5mm
    • A= 35mm.
    • B = 8mm.

    또는 카운터싱크 리벳, 4.8mm 짧은 길이

    또는 카운터싱크 리벳, 4.8mm 긴 길이

    또는 플로우 폼 리벳, S08

    또는 플로우 폼 리벳, S18

    또는 플로우 폼 리벳, S28

    또는 플로우 폼 리벳, S38

    또는 플로우 폼 리벳, S48

    또는 플로우 폼 리벳, S58
    • C= 10mm.
    • D = 35mm.
    또는 볼트
    Informational PurposesAn informational icon, calling your attention
    참고
    만약 이전에 해당 위치에 볼트가 장착되어 있었다면, 빨간색으로 표시된 위치에 볼트를 장착합니다.
  30. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  31. 새 구성품을 장착합니다.
    다음과 같이 볼트를 규격 토크로 조입니다.
    • 육각 헤드 M8x27 볼트 부품 번호 1621820-00-A: 24Nm.
    • 육각 헤드 M6x18 볼트 부품 번호 1006529-00-A: 12Nm.
    • 육각 헤드 M10x80 볼트 부품 번호 1053943-00-C: 45Nm.
    • Torx M8x20 볼트 부품 번호 1014747-00-B: 24Nm.
  32. 필요한 수리 후 작업을 수행합니다.
  33. 다음을 장착합니다. .
  34. 다음을 장착합니다. .
  35. 다음을 장착합니다. .
  36. 다음을 장착합니다. .
  37. 다음을 장착합니다. .
  38. 다음을 장착합니다. .
  39. 다음을 장착합니다. .
  40. 다음을 장착합니다. .
  41. 다음을 장착합니다. .
  42. 다음을 장착합니다. .
  43. 다음을 장착합니다. .
  44. 다음을 장착합니다. .
  45. 다음을 장착합니다. .
  46. 다음을 장착합니다. .
  47. 다음을 장착합니다. .
  48. 다음을 장착합니다. .
  49. 다음을 장착합니다. .
  50. 다음을 장착합니다. .
  51. 다음을 장착합니다. .
  52. 다음을 장착합니다. .
  53. 다음을 장착합니다. .
  54. 다음을 장착합니다. .
  55. 다음을 장착합니다. .
  56. 다음을 장착합니다. .
  57. 다음을 장착합니다. .
  58. 다음을 장착합니다. .
  59. 다음을 장착합니다. .
