스파인 어셈블리
교정 코드:
10102702102
바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

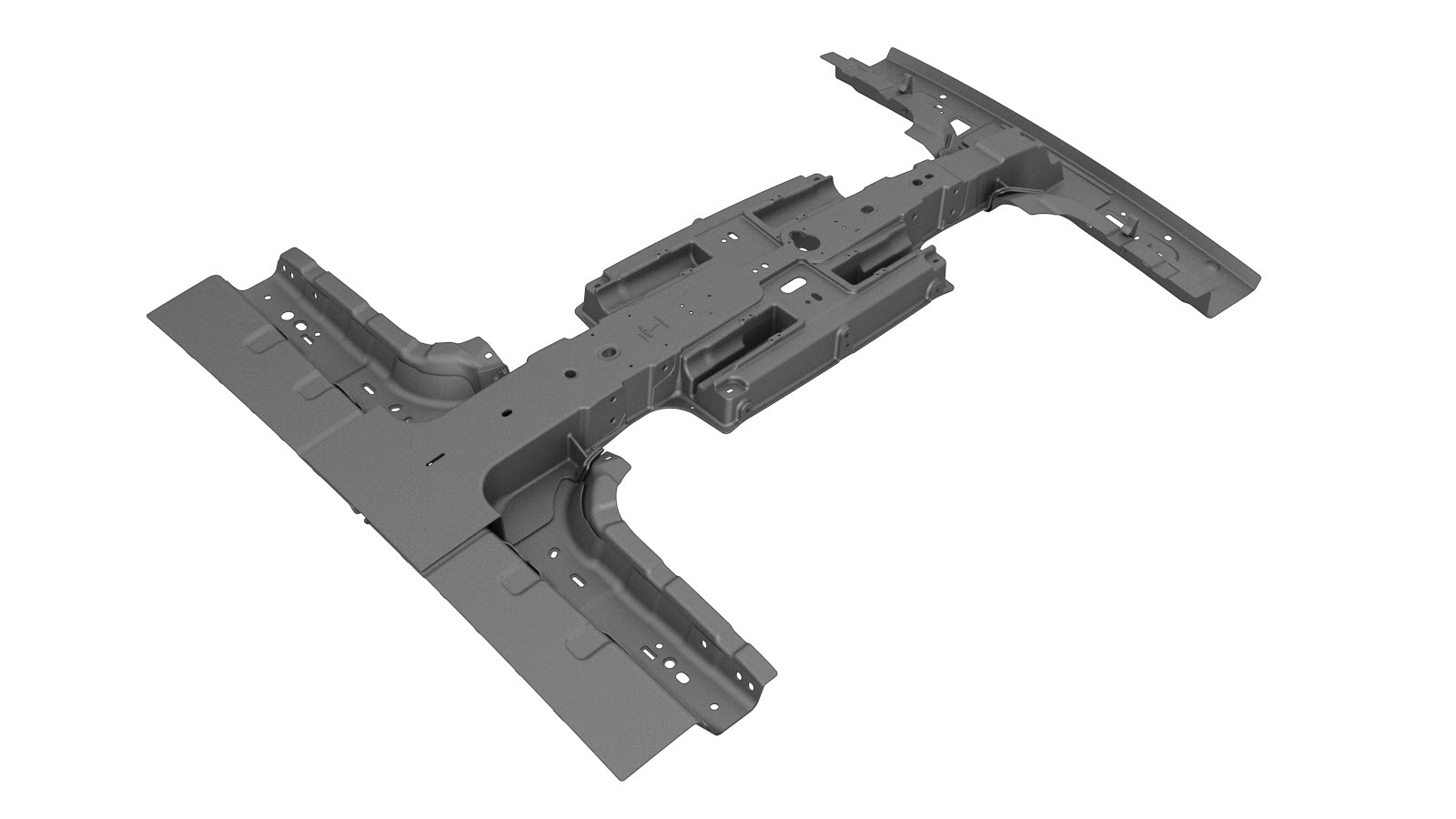

| 1 | MODEL X CENTER SPINE ASY(스파인 어셈블리) | |
| 4 | 구조용 벌브 리벳, 6.5mm | |
| 6 | 플로우 폼 리벳 S48 | |
| 4 | 플로우 폼 리벳 S38 | |
| 4 | 볼트, 별 모양 헤드 , M8x27 | Tesla 부품 번호 1621820-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
후면 헤더 상단을(를) 탈거합니다.
-
LH 및 RH 전면 헤더 상단부을(를) 탈거합니다.
-
기존 구성품을 탈거합니다.
-
장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-
새 구성품을 장착합니다.
볼트를 24 Nm 규격 토크로 조입니다.
-
LH 및 RH 전면 헤더 상단부을(를) 장착합니다.
-
후면 헤더 상단을(를) 장착합니다.
-

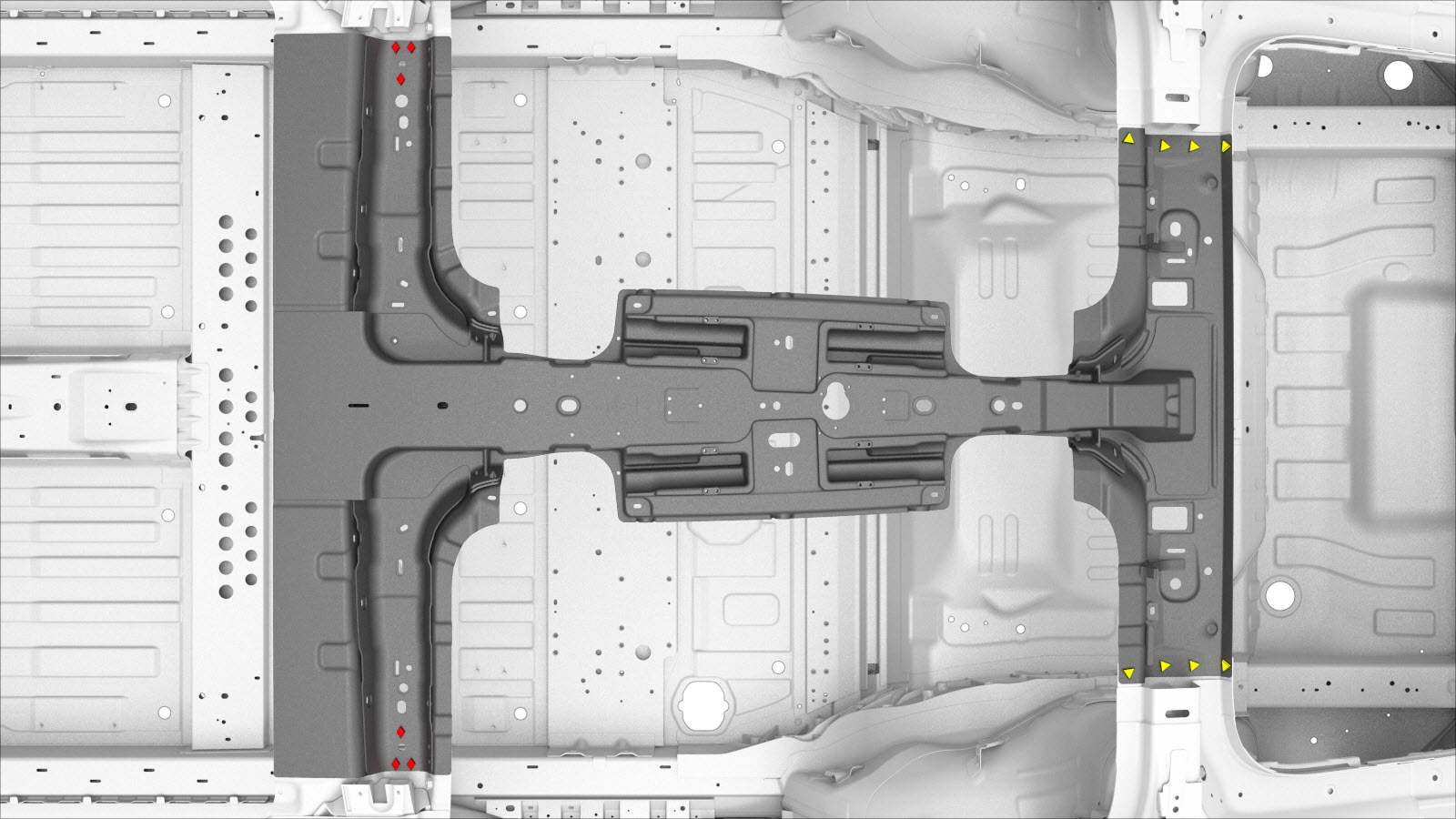

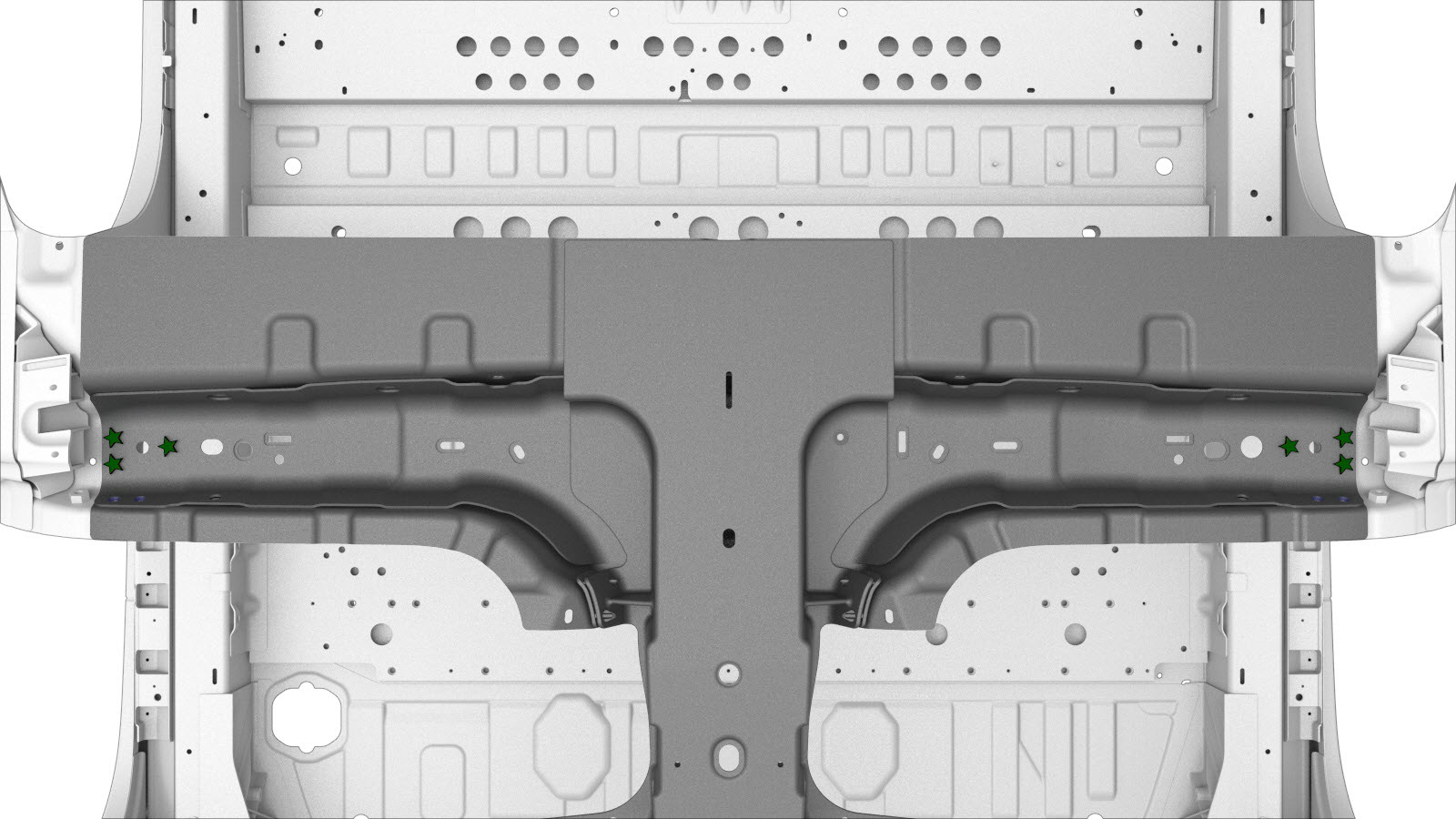

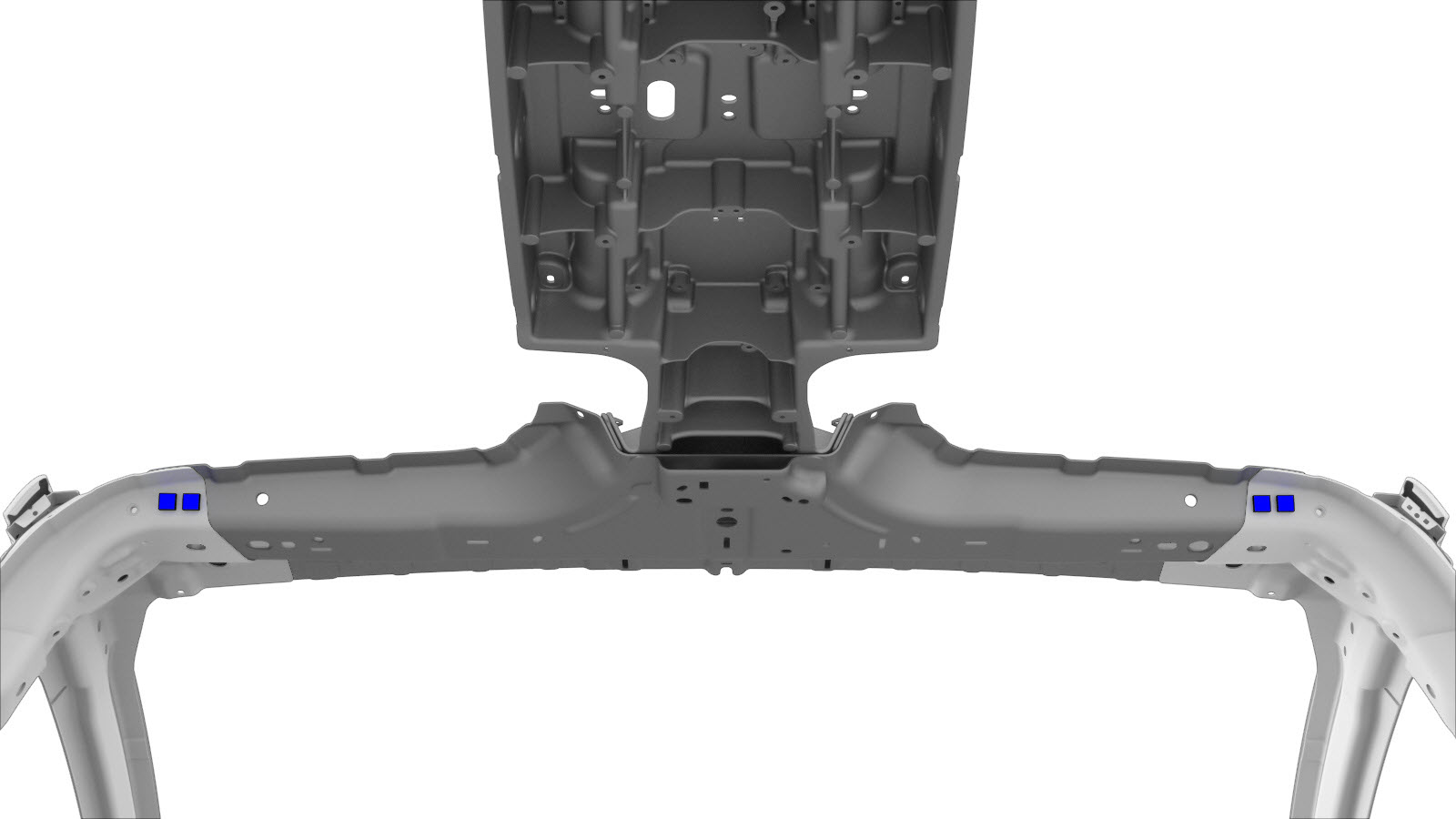

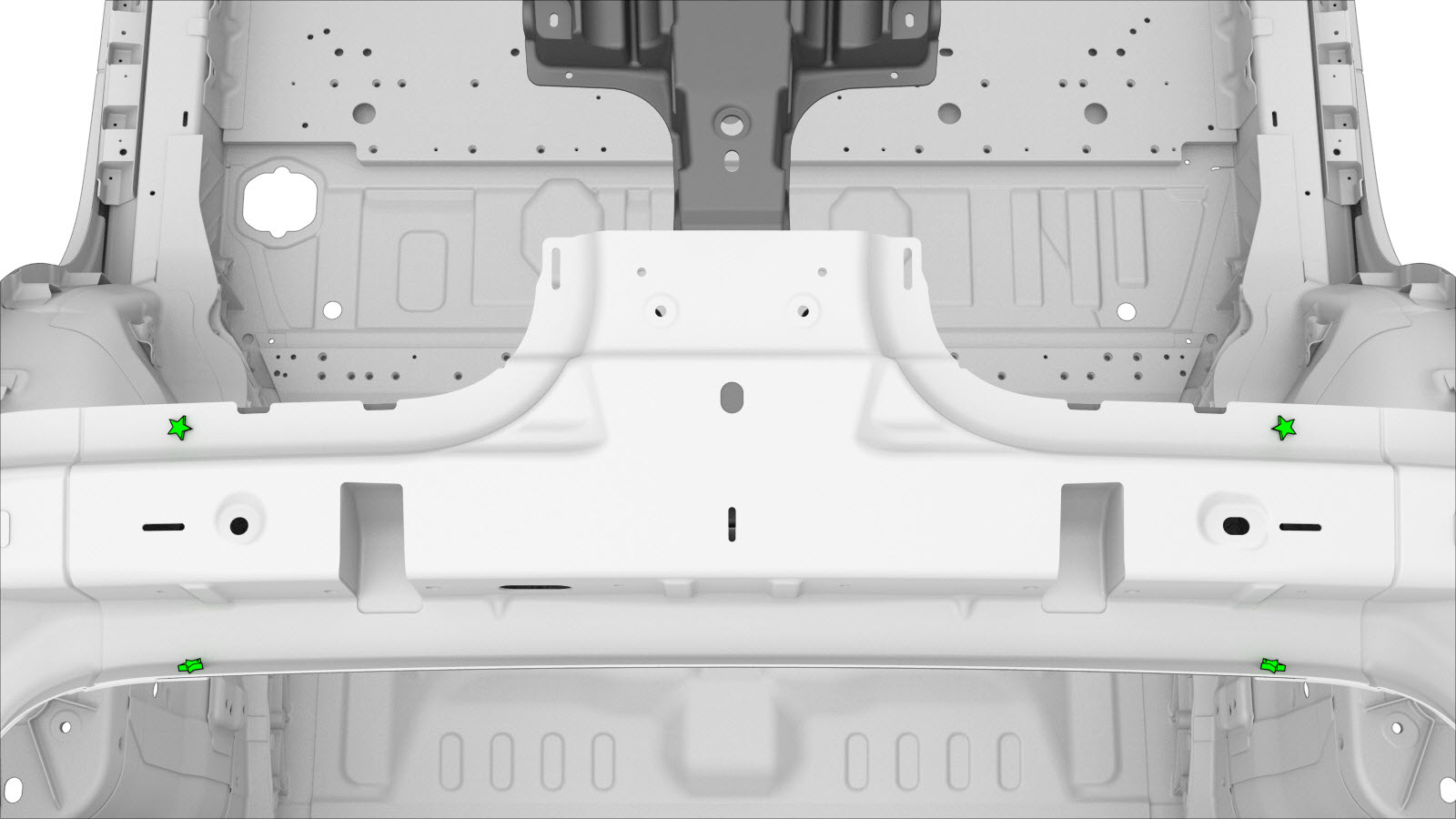

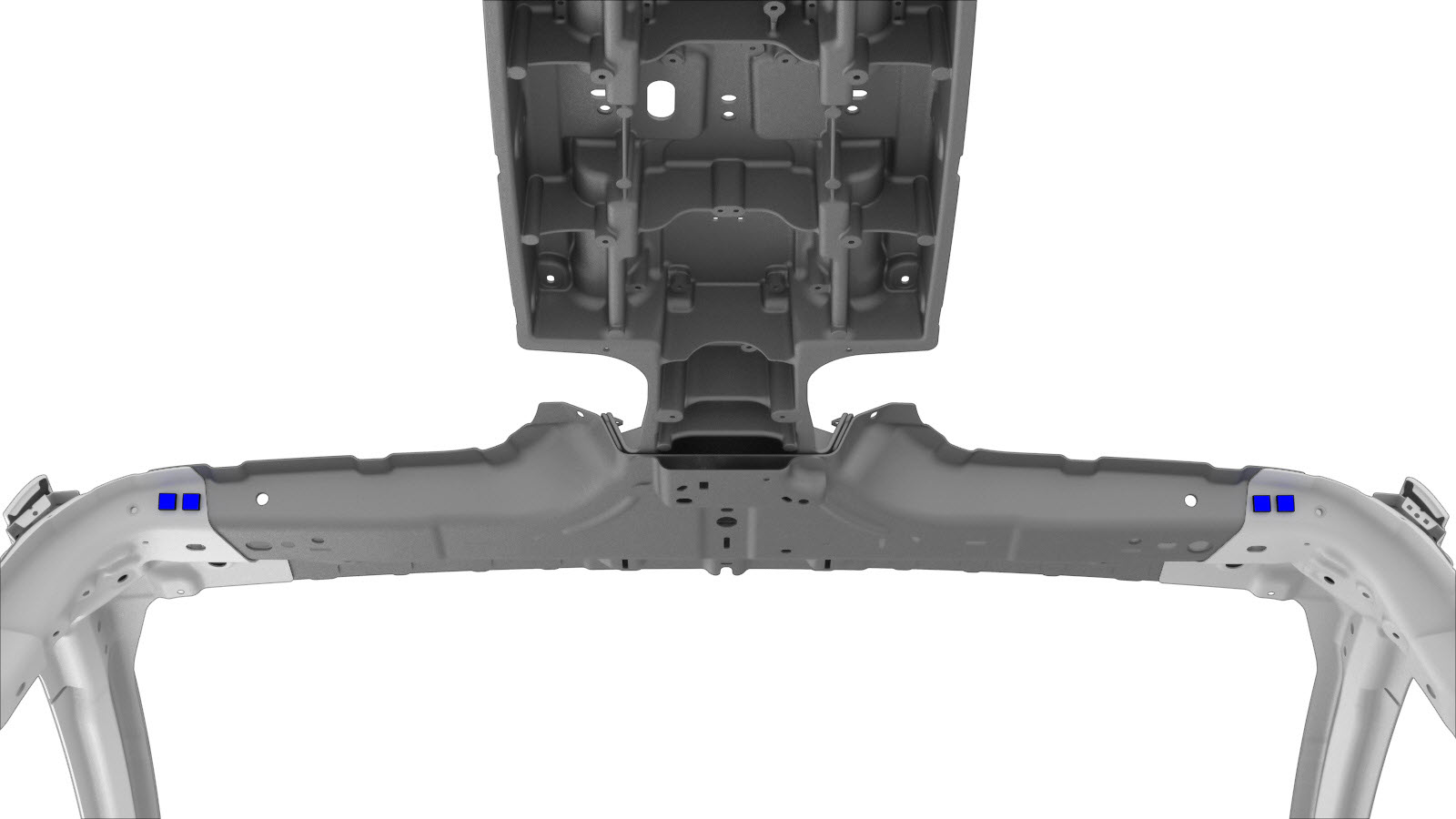

패스너를 표시된 대로 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
