토우보드 어셈블리

교정 코드: 10101022702 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.

부품 목록

수량 설명 이미지/비고
1 Asy-CrossMember ToeBoard(토우보드 어셈블리)
1 토우보드 NVH 차단재 LH Tesla 부품 번호 1622950-00-A.
1 토우보드 NVH 차단재 RH Tesla 부품 번호 1622951-00-A.
11 고강도 구조용 리벳, 6.5mm
9 구조용 벌브 리벳, 6.5mm
2 카운터싱크 리벳, 4.8mm 긴 길이
8 구조용 카운터싱크 리벳, 6.5mm
2 구조용 플랜지 리벳
3 볼트, 별 모양 헤드 , M8x34 Tesla 부품 번호 1022448-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 쇼크 타워 어셈블리(전면)을(를) 탈거합니다.
  2. 카울 측면을(를) 탈거합니다.
  3. 실(전체)을(를) 탈거합니다.

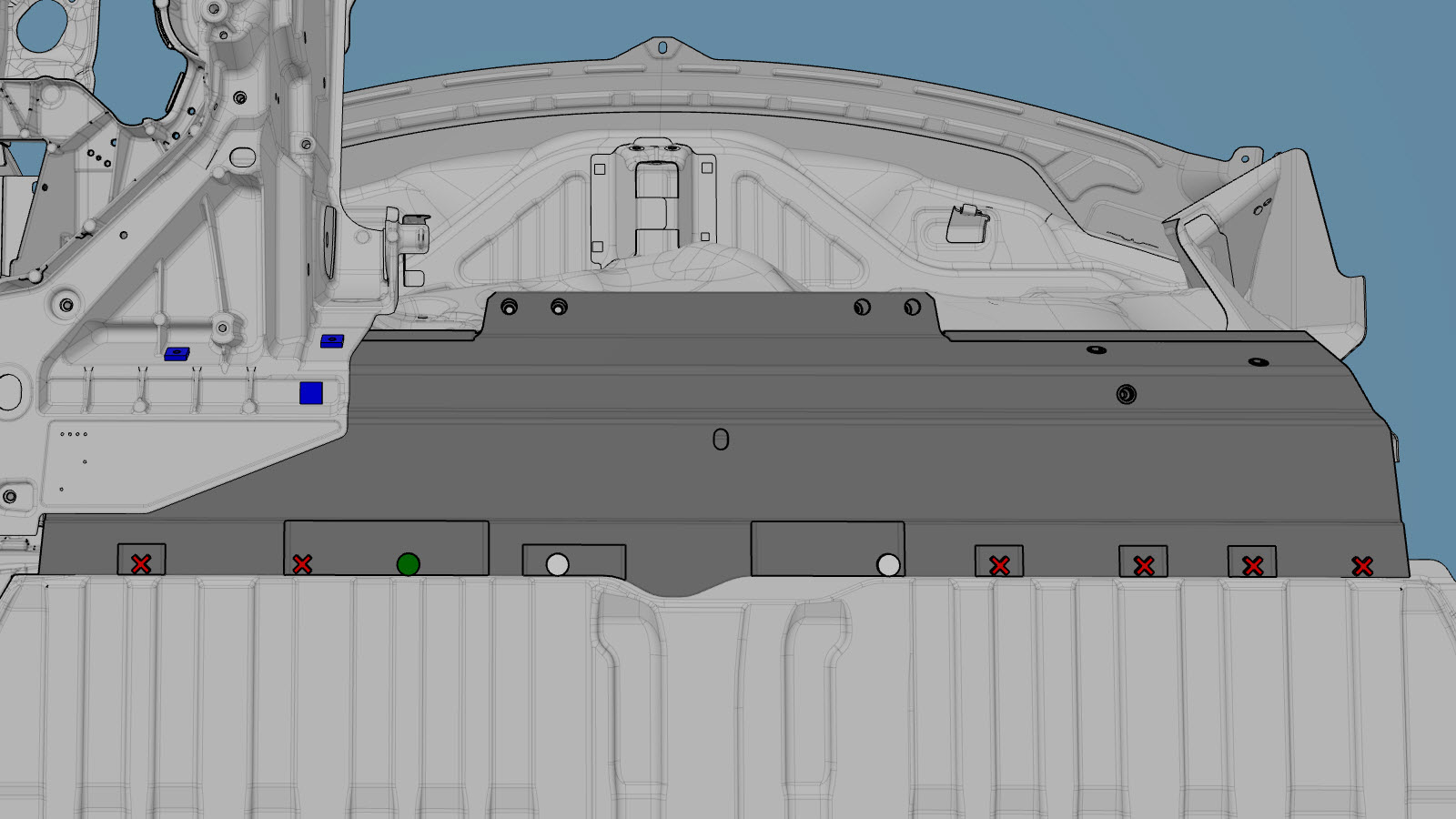

  4. 기존 구성품을 탈거합니다.

    또는 공장 출고 SPR

    또는 공장 출고 구조용 리벳

    또는 RIVTAC

    또는 볼트, 별 모양 헤드

  5. 장착을 준비합니다.
    또는 고강도 구조용 리벳, 6.5mm
    • A = 12mm
    • B = 53mm
    • C = 10mm
    • D = 31mm
    • G = 15mm
    • H = 20mm
    • I = 44mm
    또는 구조용 벌브 리벳, 6.5mm
    • E = 14mm
    • F = 252mm

    또는 카운터싱크 리벳, 4.8mm 긴 길이

    또는 구조용 카운터싱크 리벳, 6.5mm
    • J = 10mm
    • K = 52mm
    • L = 198mm
    • M = 409mm
    • N = 279mm
    • O = 181mm
    • P = 82mm

    또는 구조용 플랜지 리벳, 6.5mm

    또는 볼트, 별 모양 헤드

  6. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  7. 토우보드 어셈블리 내에 NVH 배플을 장착합니다.
  8. 새 구성품을 장착합니다.
    모든 볼트를 30Nm 토크로 조입니다.
  9. 쇼크 타워 어셈블리(전면)을(를) 장착합니다.
  10. 카울 측면을(를) 장착합니다.
  11. 실(전체)을(를) 장착합니다.
  12. 필요한 수리 후 작업을 수행합니다.
