후면 노드(전체)(2022년 3월 7일부터 4월 7일까지 제작된 차량)

수리 정보

이 부품의 손상 정도에 따라 이 부품을 수리할 수 있습니다. 자세한 내용은 주물 후면 노드 수리 지침(2022년 10월 12일까지 제조된 차량)을(를) 참조하십시오.
이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.

부품 목록


수량	설명	이미지/비고
1	ASY-MEMBER RAIL RR(후면 노드 - 전체)
LH: 23 RH: 21	고강도 구조용 리벳, 6.5mm
4	구조용 카운터싱크 리벳, 6.5mm
LH만 해당: 1	볼트 , M10-1.5x23	Tesla 부품 번호 1111154-00-B.
1	볼트 , M6-1x19	Tesla 부품 번호 1454541-00-A.
2	볼트 , M8x20	Tesla 부품 번호 1007580-00-A.
1	볼트 , M8x50	Tesla 부품 번호 1046838-00-A.
RH만 해당: 1	볼트 , M8x20	Tesla 부품 번호 1552447-00-A.
LH: 2 RH: 1	볼트 , M8x27	Tesla 부품 번호 1621820-00-A.
2	볼트, 별 모양 헤드 , M8x20	Tesla 부품 번호 1014747-00-B.
2	너트 , M8-1.25,HF,Steel[10],ZnAl,BLACK	Tesla 부품 번호 1006628-01-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

2열 시트 바닥 패널을(를) 탈거합니다.
후면 패널(2024년 5월 21일까지 제작된 차량)을(를) 탈거합니다.
후면 트렁크 바닥(2024년 5월 21일까지 제작된 차량)을(를) 탈거합니다.
트렁크 워터폴 패널(2024년 5월 21일까지 제작된 차량)을(를) 탈거합니다.
후면 노드 상단 보강재(전면)을(를) 탈거합니다.
후면 노드 상단 보강재(후면)을(를) 탈거합니다.
후면 토크 박스 하단 보강재을(를) 탈거합니다.
후면 트렁크 플로어 패널 익스텐션을(를) 탈거합니다.
후면 노드 외측 보강재을(를) 탈거합니다.
후면 쇼크 타워 보강재을(를) 탈거합니다.

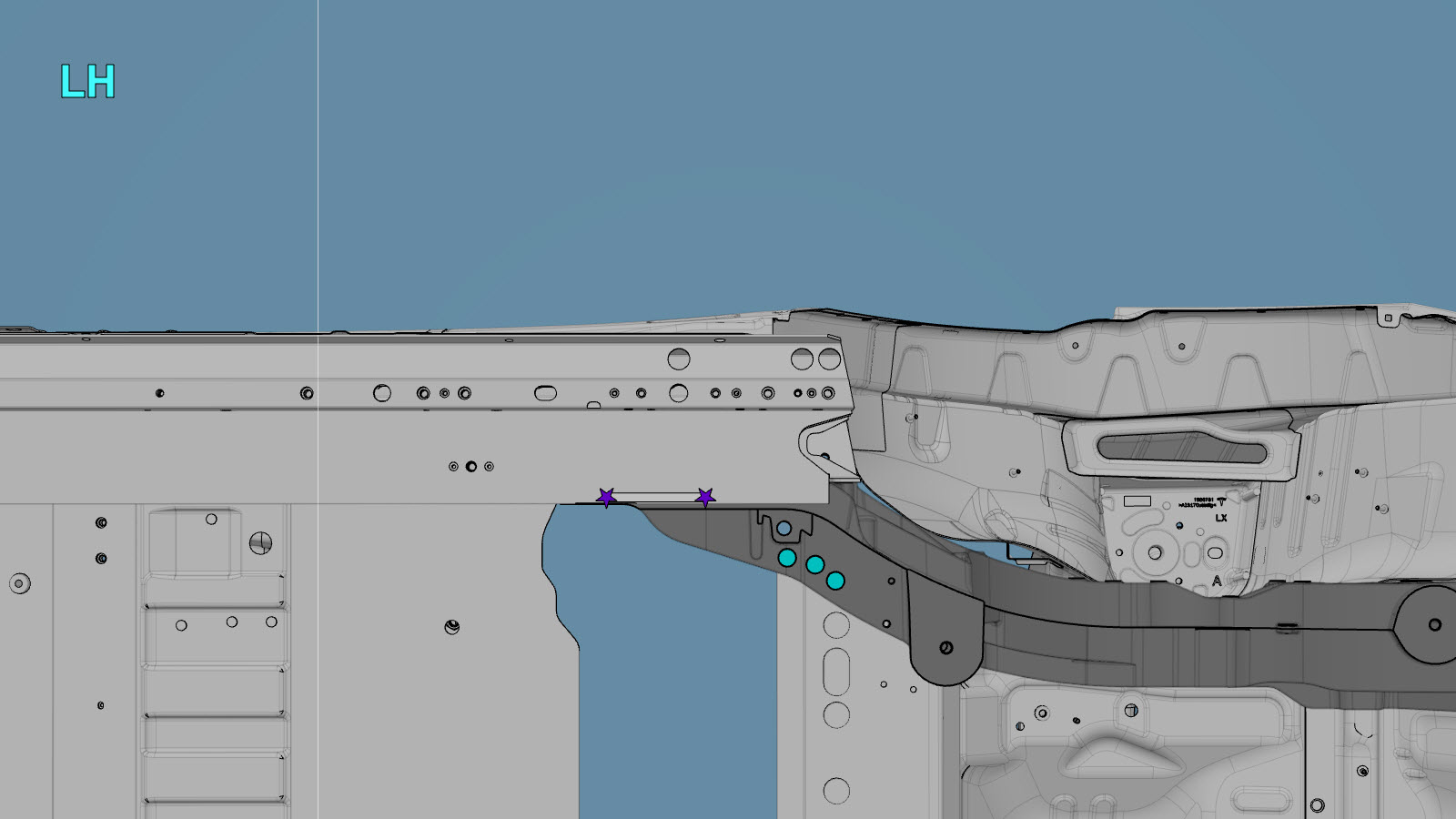

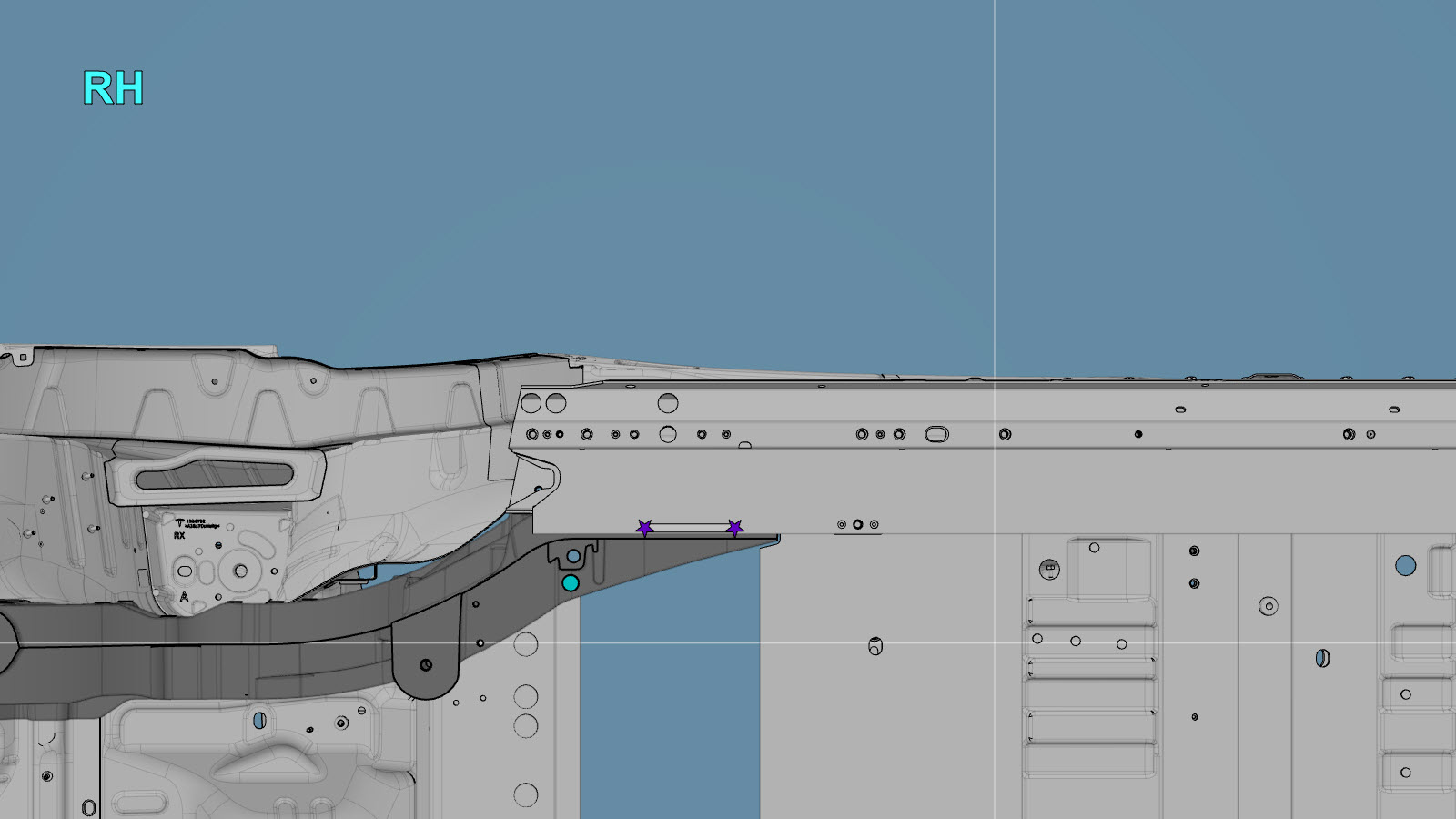

기존 구성품을 탈거합니다.

또는 공장 출고 스폿 용접을 통해 구멍 뚫기
참고
스폿 용접을 드릴로 제거할 때, 스폿 용접을 대신할 패스너에 맞는 크기의 구멍을 만들 수 있는 드릴 비트를 사용합니다.

또는 RIVTAC

또는 공장 출고 구조용 리벳

또는 볼트

또는 볼트, 별 모양 헤드

공장 출고 BOM

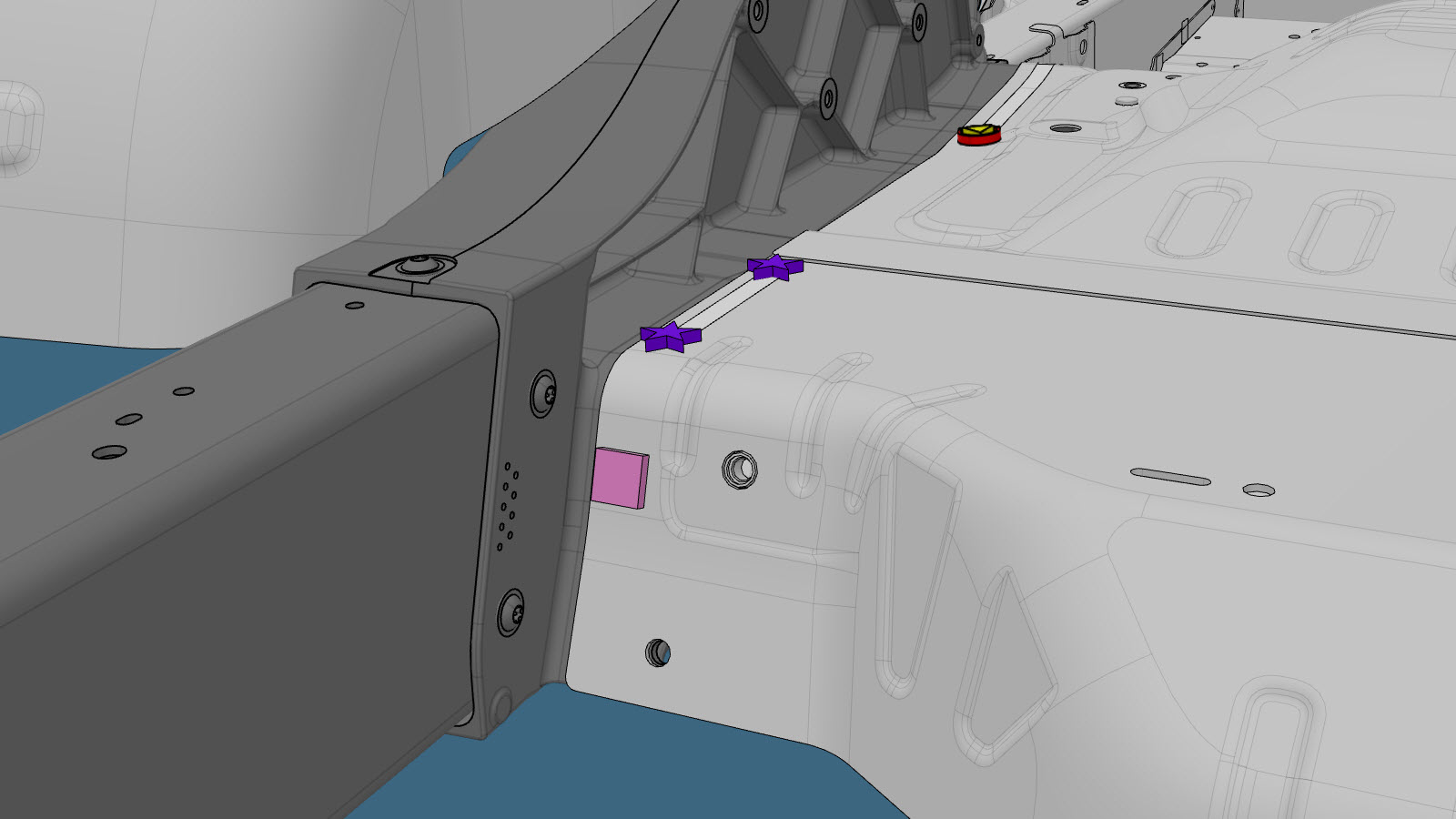

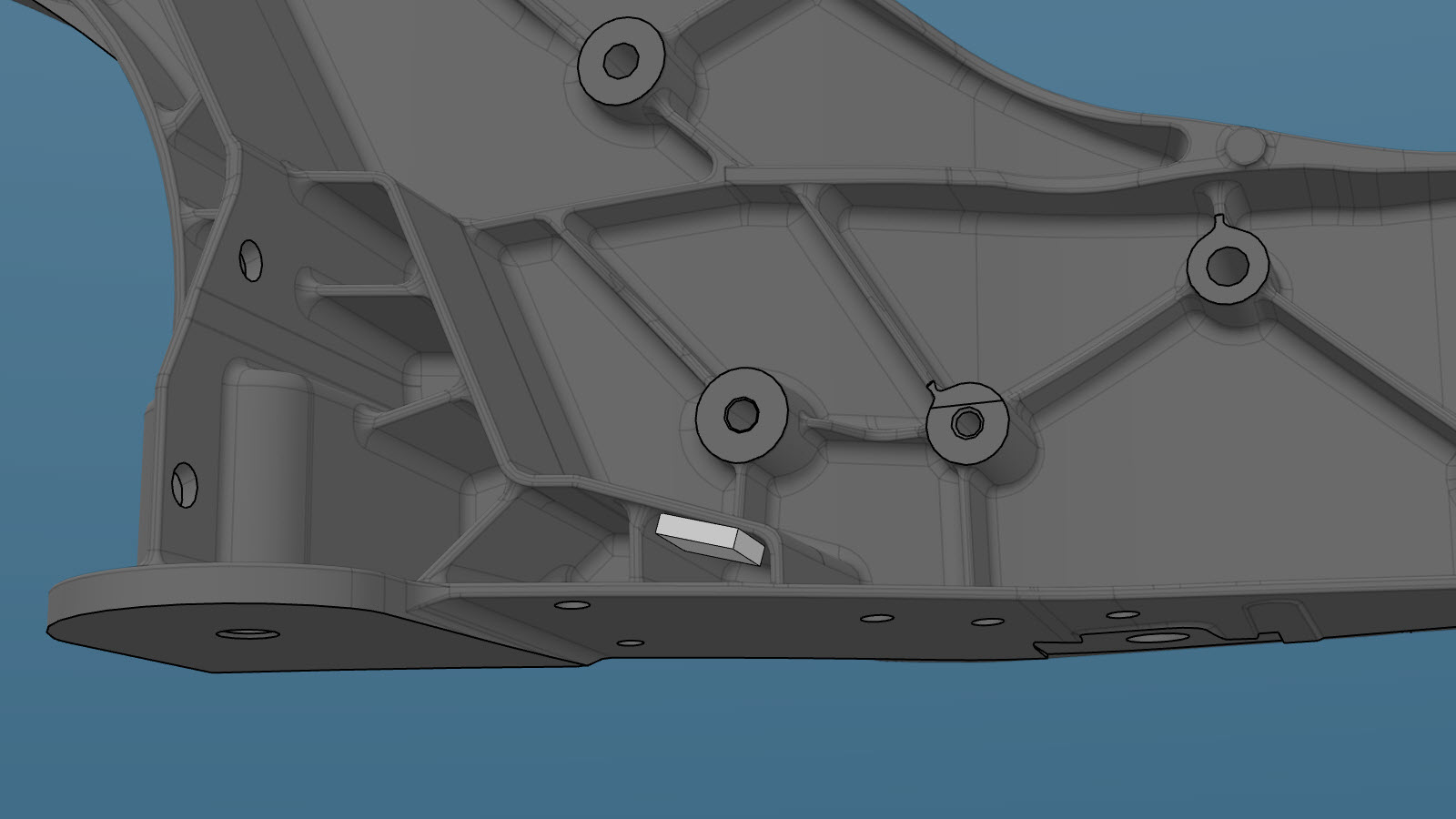

구조용 접착제를 사용하여 너트를 후면 노드 안쪽의 제자리에 고정합니다.

참고
필요한 경우 너트의 가장자리를 연마하여 장착 위치와 같은 높이로 만듭니다.

너트

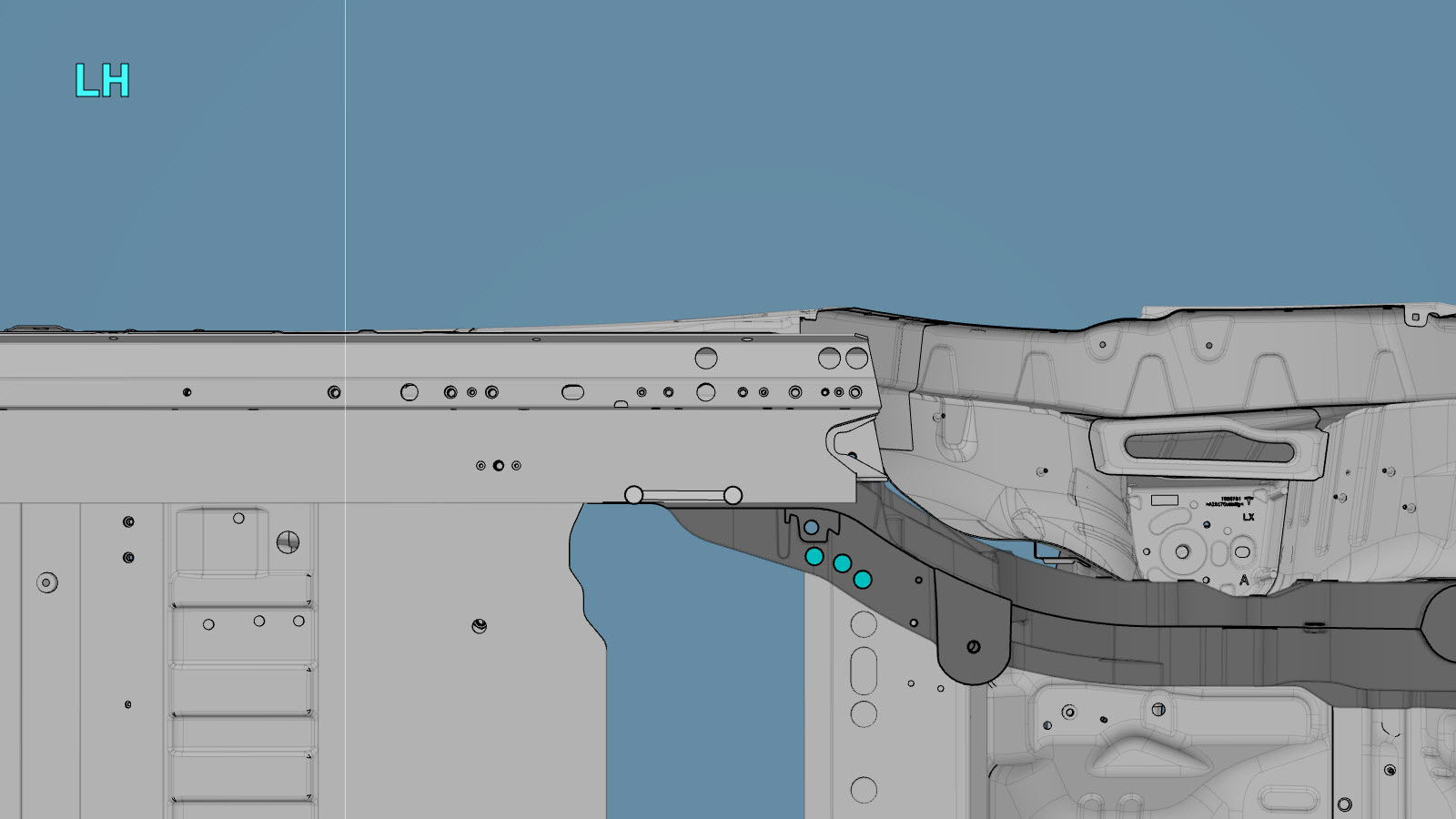

장착을 준비합니다.
참고
빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는 고강도 구조용 리벳, 6.5mm
- A = 260mm
- B = 15mm
- C = 24mm
- D = 9mm
- E = 21mm
- F = 11mm
또는 구조용 카운터싱크 리벳, 6.5mm

또는 볼트

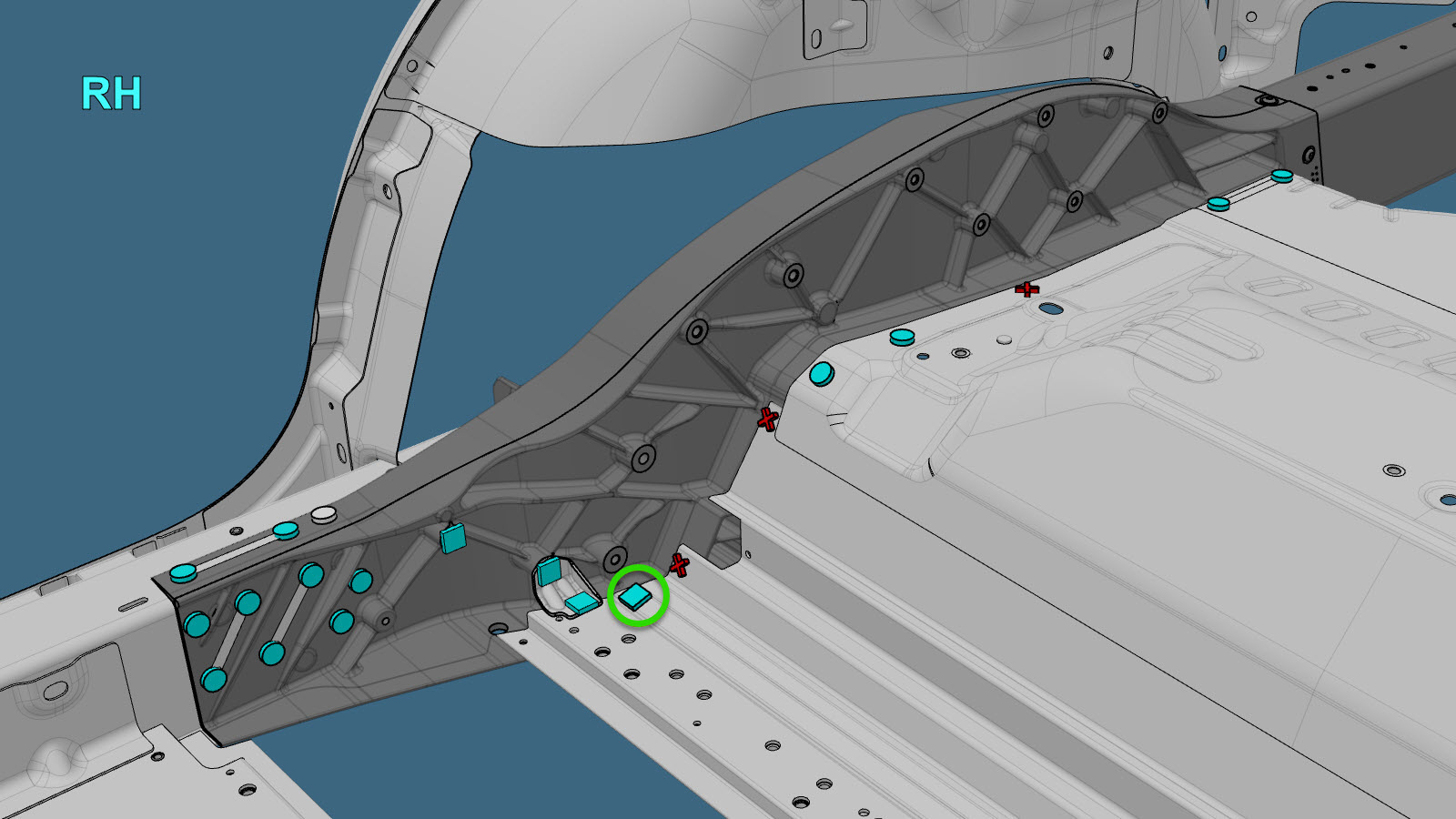

참고
빨간색 원으로 표시된 위치에 M8x27 볼트(Tesla 부품 번호 1621820-00-A)를 장착합니다.

참고
녹색 원으로 표시된 위치에 M8-1.25x22 볼트(Tesla 부품 번호 1552447-00-A)를 장착합니다.

또는 볼트, 별 모양 헤드
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
다음과 같이 볼트를 규격 토크로 조입니다.
- 육각 헤드 M8x27 볼트 부품 번호 1621820-00-A: 20Nm.
- 육각 헤드 M6x19 볼트 부품 번호 1454541-00-A: 11Nm.
- 육각 헤드 M8x50 볼트 부품 번호 1046838-00-A: 24Nm.
- 육각 헤드 M8x20 볼트 부품 번호 1007580-00-A: 25Nm.
- 육각 헤드 M10x23 볼트 부품 번호 1111154-00-B: 30Nm.
- 육각 헤드 M8x22 볼트 부품 번호 1552447-00-A: 25Nm.
- 별 모양 볼트(전체) 24Nm.
후면 노드 상단 보강재(전면)을(를) 장착합니다.
후면 노드 상단 보강재(후면)을(를) 장착합니다.
후면 토크 박스 하단 보강재을(를) 장착합니다.
트렁크 워터폴 패널(2024년 5월 21일까지 제작된 차량)을(를) 장착합니다.
후면 트렁크 바닥(2024년 5월 21일까지 제작된 차량)을(를) 장착합니다.
후면 트렁크 플로어 패널 익스텐션을(를) 장착합니다.
후면 노드 외측 보강재을(를) 장착합니다.
후면 쇼크 타워 보강재을(를) 장착합니다.
후면 패널(2024년 5월 21일까지 제작된 차량)을(를) 장착합니다.
2열 시트 바닥 패널을(를) 장착합니다.
필요한 수리 후 작업을 수행합니다.
