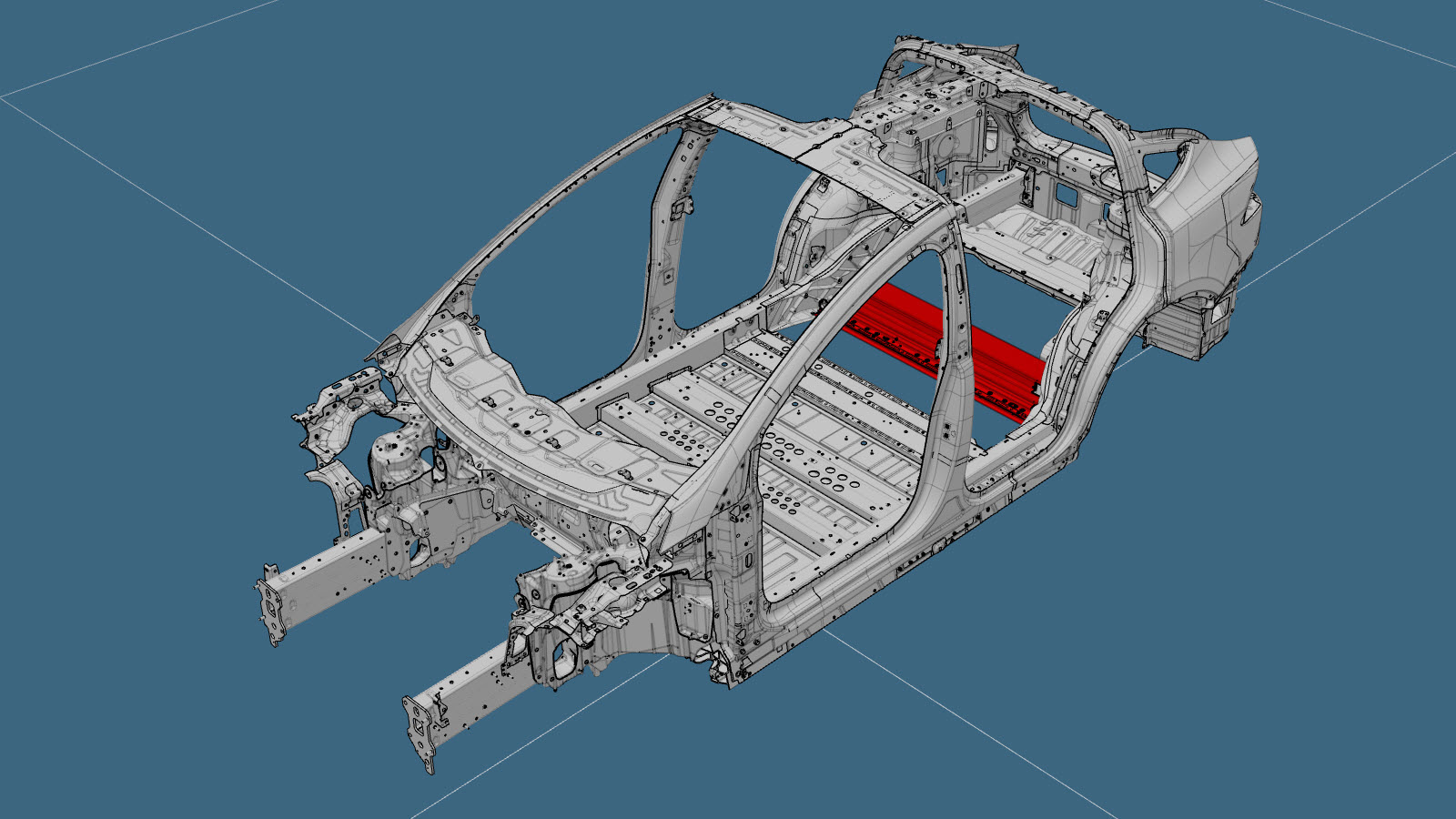

후면 토크 박스 크로스멤버 하단(2021년 11월 15일부터 2022년 3월 6일까지 및 2022년 4월 7일 이후에 제조된 차량)

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록


수량	설명	이미지/비고

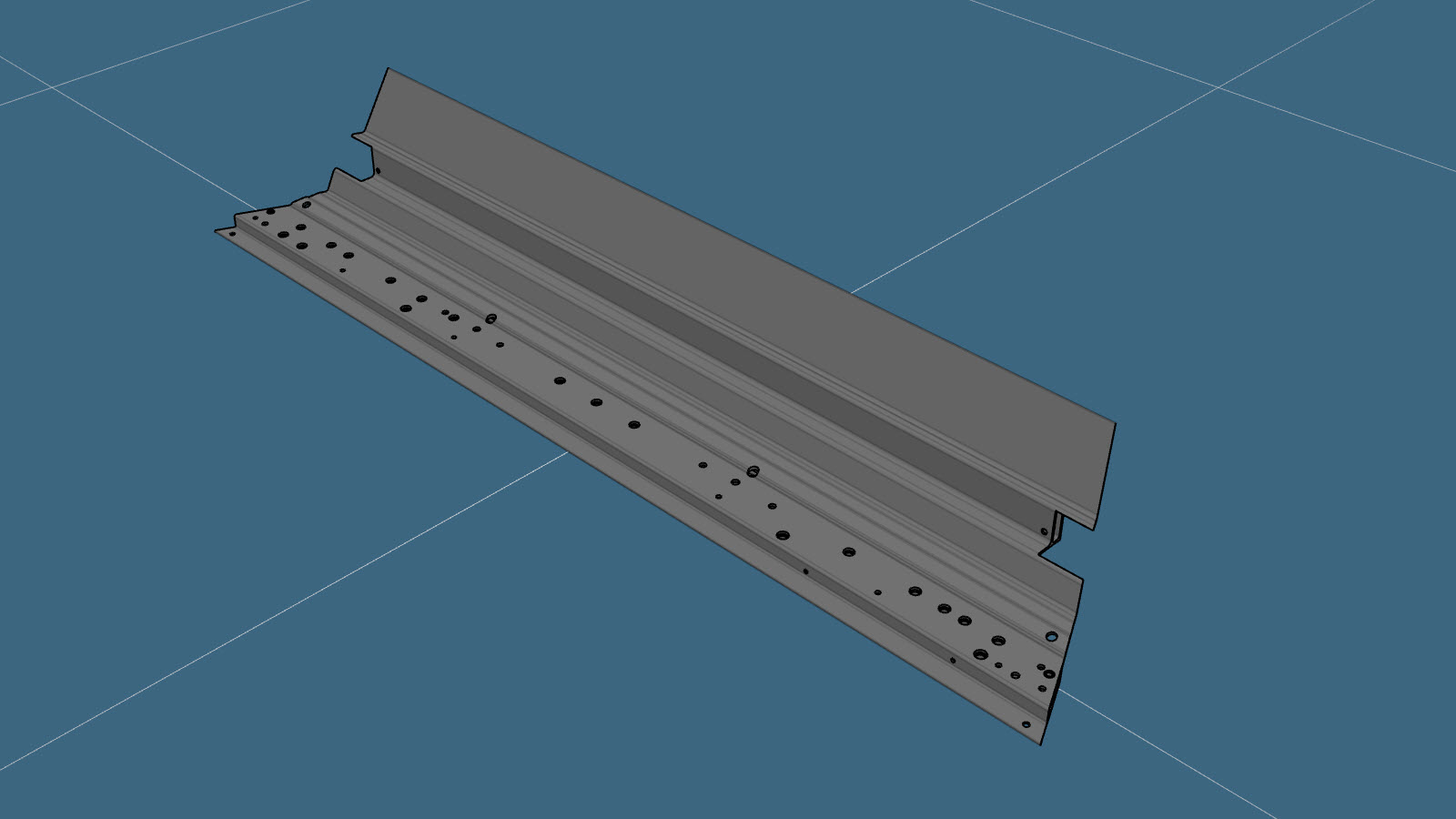

1	ASY-CROSSMEMBER RR TORQUE BOX LWR(후면 토크 박스 크로스멤버 하단)
8	고강도 구조용 리벳, 6.5mm
LH만 해당: 1	볼트 , M8x27	Tesla 부품 번호 1621820-00-A.
LH만 해당: 1	볼트 , M10-1.5x23	Tesla 부품 번호 1111154-00-B.
2	볼트 , M6-1x19	Tesla 부품 번호 1454541-00-A.
2	볼트 M8x50	Tesla 부품 번호 1552447-00-A.
2	볼트 , M8x20	Tesla 부품 번호 1007580-00-A.
2	너트 , M8-1.25,HF,Steel[10],ZnAl,BLACK	Tesla 부품 번호 1006628-01-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

후륜 모터 커버을(를) 탈거합니다.
2열 시트 바닥 패널을(를) 탈거합니다.
RH 및 LH 후면 토크 박스 하단 보강재을(를) 탈거합니다.

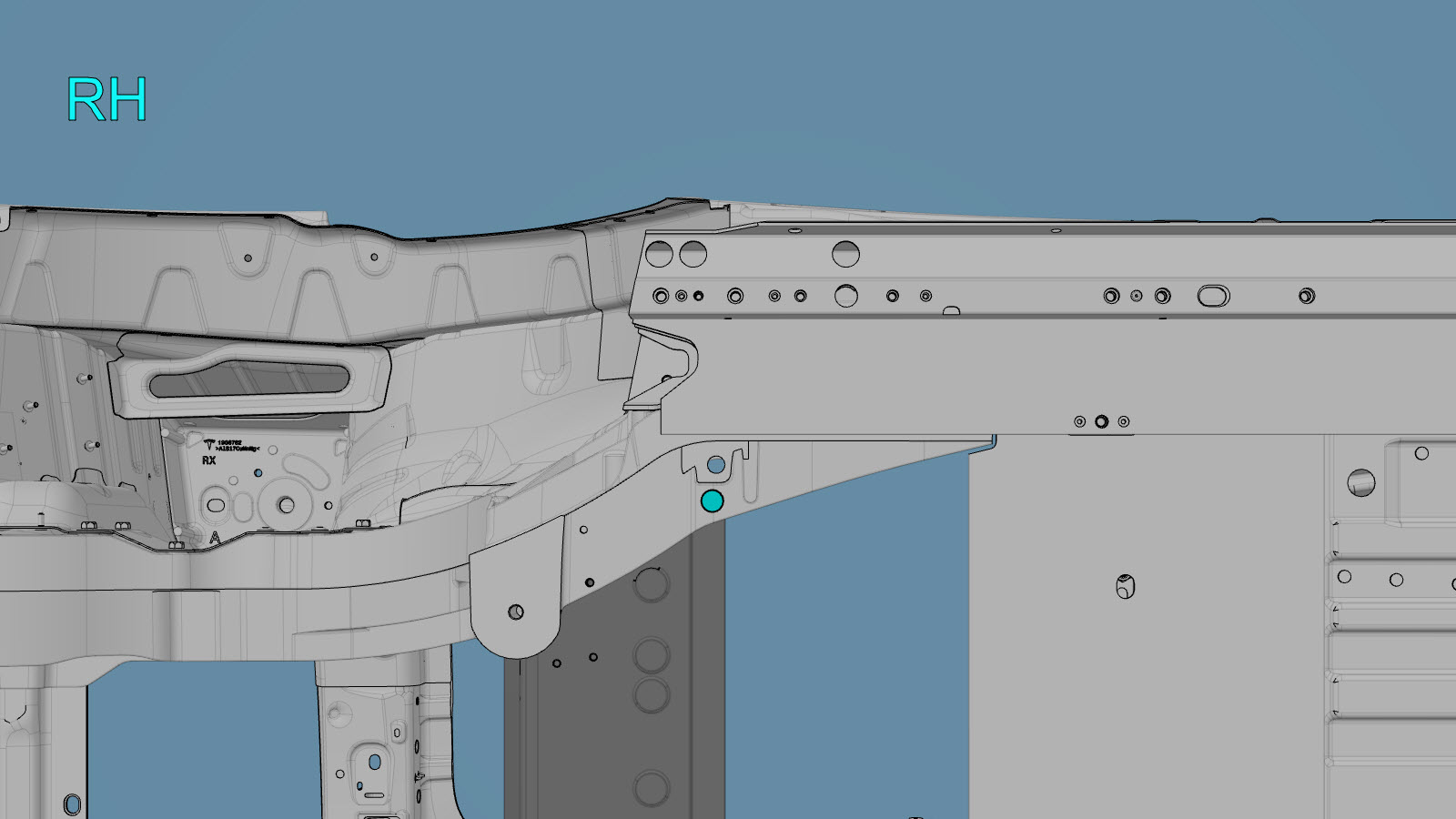

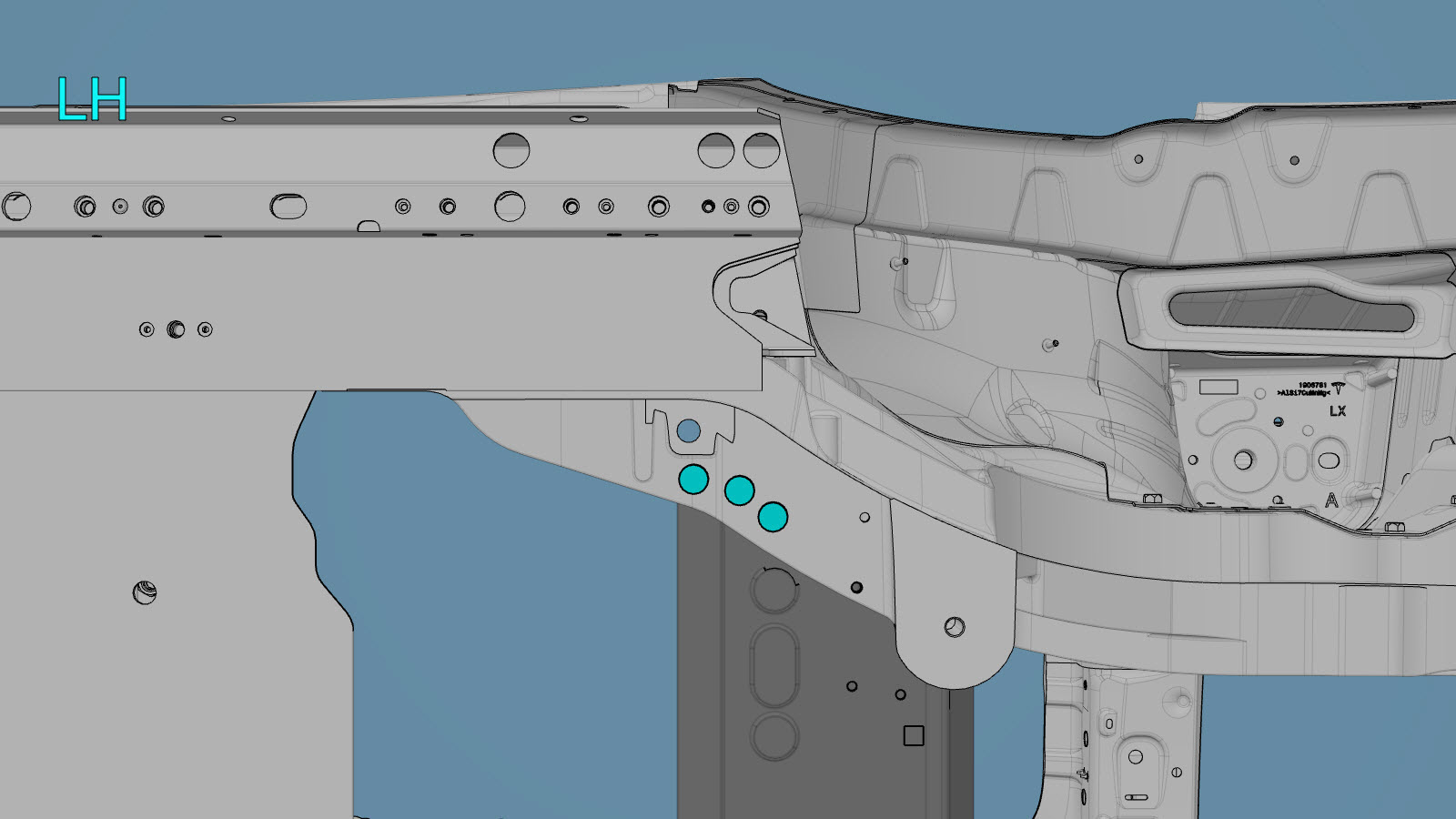

기존 구성품을 탈거합니다.

또는 RIVTAC

또는 볼트

또는 공장 출고 구조용 리벳

공장 출고 BOM
구조용 접착제를 사용하여 너트를 후면 노드 안쪽의 제자리에 고정합니다.

참고
필요한 경우 너트의 가장자리를 연마하여 장착 위치와 같은 높이로 만듭니다.

너트
장착을 준비합니다.
참고

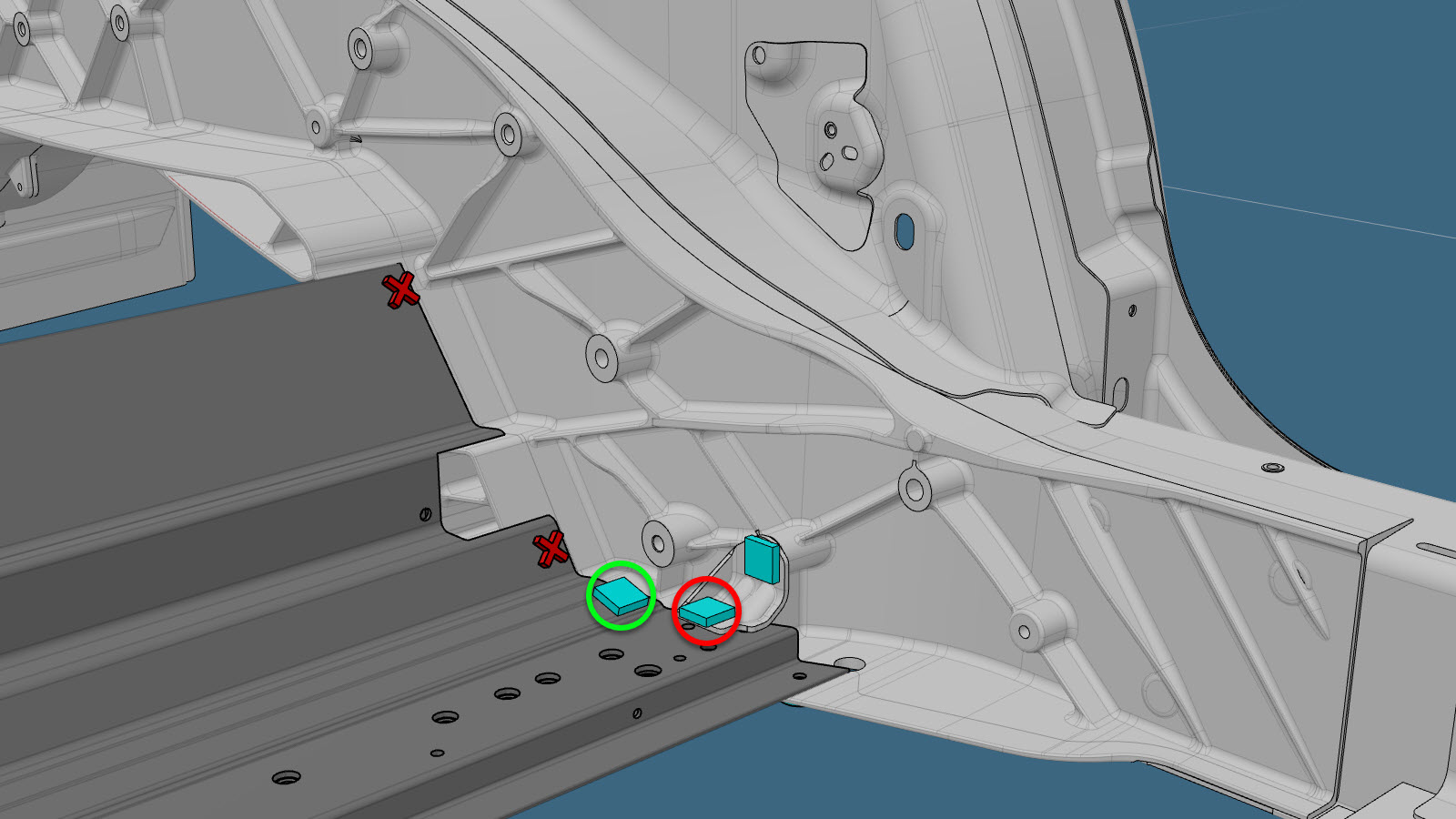

빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.

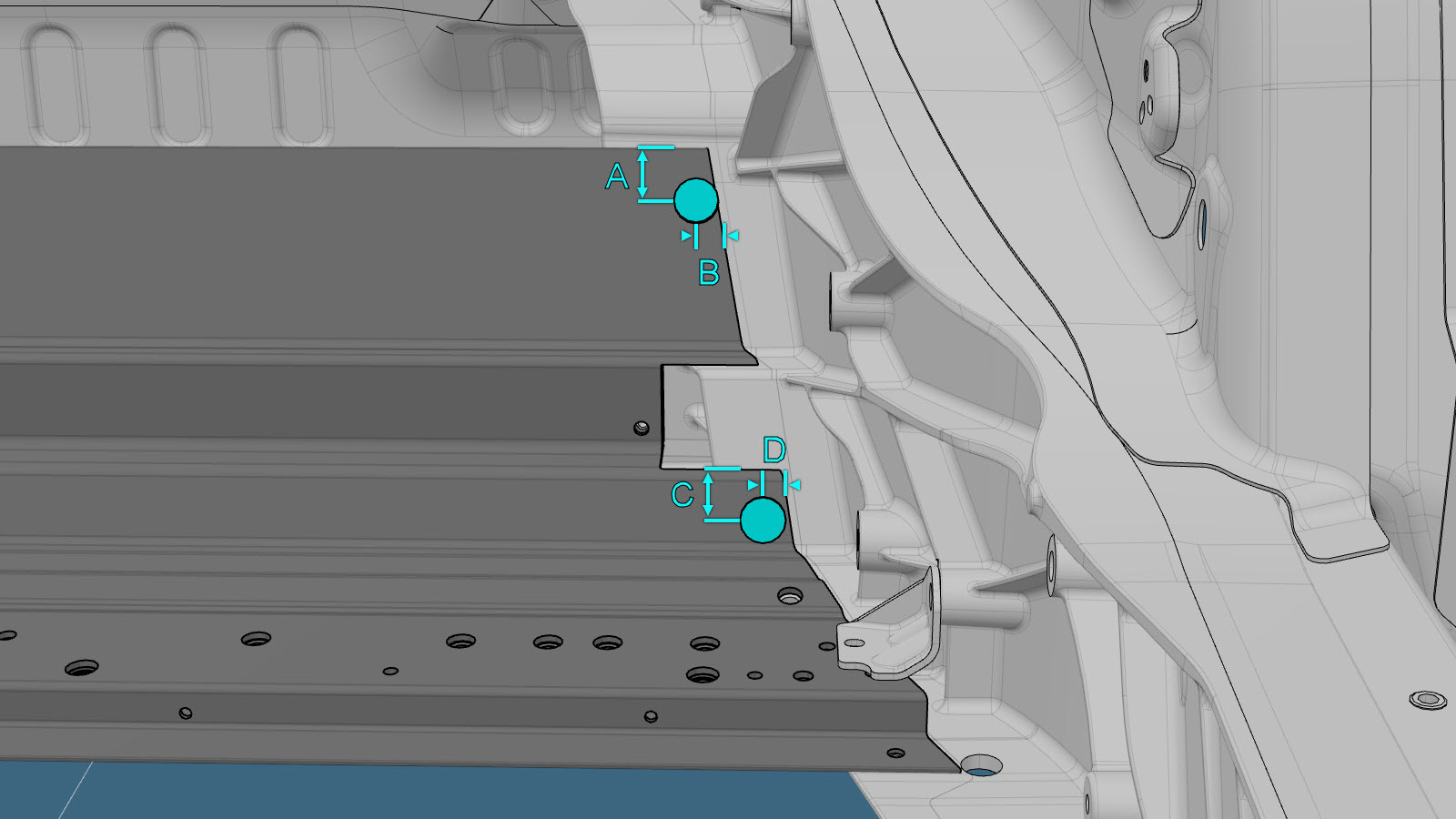

또는 고강도 구조용 리벳, 6.5mm
- A = 24mm
- B = 9mm
- C = 21mm
- D = 11mm
또는 볼트
참고
빨간색 원으로 표시된 위치에 M6-1x19 볼트, 부품 번호 1454541-00-A를 장착합니다.

참고
녹색 원으로 표시된 위치에 M8-1.25x22 볼트, 부품 번호 1552447-00-A를 장착합니다.
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
다음과 같이 볼트를 규격 토크로 조입니다.
- 육각 헤드 M8x27 볼트 부품 번호 1621820-00-A: 20Nm.
- 육각 헤드 M10x23 볼트 부품 번호 1111154-00-B: 30Nm.
- 육각 헤드 M6-1x19 볼트 부품 번호 1454541-00-A: 11Nm.
- 육각 헤드 M8x20 볼트 부품 번호 1007580-00-A: 25Nm.
- 육각 헤드 M8x22 볼트 부품 번호 1552447-00-A: 25Nm.
RH 및 LH 후면 토크 박스 하단 보강재을(를) 장착합니다.
2열 시트 바닥 패널을(를) 장착합니다.
후륜 모터 커버을(를) 장착합니다.
필요한 수리 후 작업을 수행합니다.
