Dørstokk (komplett)

Reparasjonsinformasjon

Avhengig av skaden på denne komponenten kan det være mulig å reparere den. Se Retningslinjer for reparasjon av dørstokk for mer informasjon.
Gjennomgå all generell praksis og sikkerhetsdokumentasjon for reparasjoner etter kollisjoner og bruk egnet PVU (personlig verneutstyr) før du starter denne prosedyren.
Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.

Deleliste


Antall	Beskrivelse	Bilde/merknader
1	Asy, Side Sill COMP (dørstokk komplett)
5	Konstruksjonspopnagle, 6,5 mm
38	Konstruksjonsnagle, 6,5 mm medium
8	Bolt, sekskanthode , M8-1.25x20	Tesla-delenummer 1007580-00-A.
1	Bolt, sekskanthode , M8x50	Tesla-delenummer 1046838-00-A.
4	Bolt, Torx-hode , M8x20	Tesla-delenummer 1014747-00-B. Merk Hvis bilen har bolter med sekskanthode på stedene som er angitt for bolter med Torx-hode i den fremre avstiverboksen, bestiller du ytterligere M8-1,25x20 bolter med sekskanthode (Tesla delenummer 1007580-00-A).

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern den nødvendige delen av Karosseriside utvendig for å avdekke den underliggende komponenten som skiftes ut.
Fjern Nedre forlengelse av C-stolpe.
Fjern Hjulbrønnforlengelse.
Fjern Falkevingedører, låsebøylebrakett.
Fjern Forsterkning for B-stolpe.
Fjern Travers for hælbrett, hanskerom.
Fjern A-stolpe, forsterkningsenhet.
Fjern Hengselstolpeforsterkning.
Indre hengselstolpe.
Fjern den opprinnelige komponenten.
eller SPR-er fra fabrikk
eller RIVTAC

eller Bolter, sekskanthode
Merk
Fjern boltene, men ikke kast dem ennå.

eller Bolt, Torx-hode
Merk
Noen biler har bolter med sekskanthode i stedet for bolter med Torx-hode. Hvis bilen har bolter med sekskanthode på plasseringene som er angitt for bolt med Torx-hode, monterer du M8-1.25x20-bolter med sekskanthode.

Merk
Fjern boltene, men ikke kast dem ennå.
Klargjør for montering.

eller Konstruksjonspopnagler, 6,5 mm

eller Konstruksjonsnagler, 6,5 mm middels

eller Bolter, sekskanthode
Merk
Monter midlertidig boltene som ble fjernet under fjerning av komponent. Skift ut disse boltene etter at konstruksjonslimet har herdet.

eller Bolt, Torx-hode
Merk
Monter midlertidig boltene som ble fjernet under fjerning av komponent. Skift ut disse boltene etter at konstruksjonslimet har herdet.
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Stram til alle boltene til 25 Nm.
Monter Indre hengselstolpe.
Monter Hengselstolpeforsterkning.
Monter A-stolpe, forsterkningsenhet.

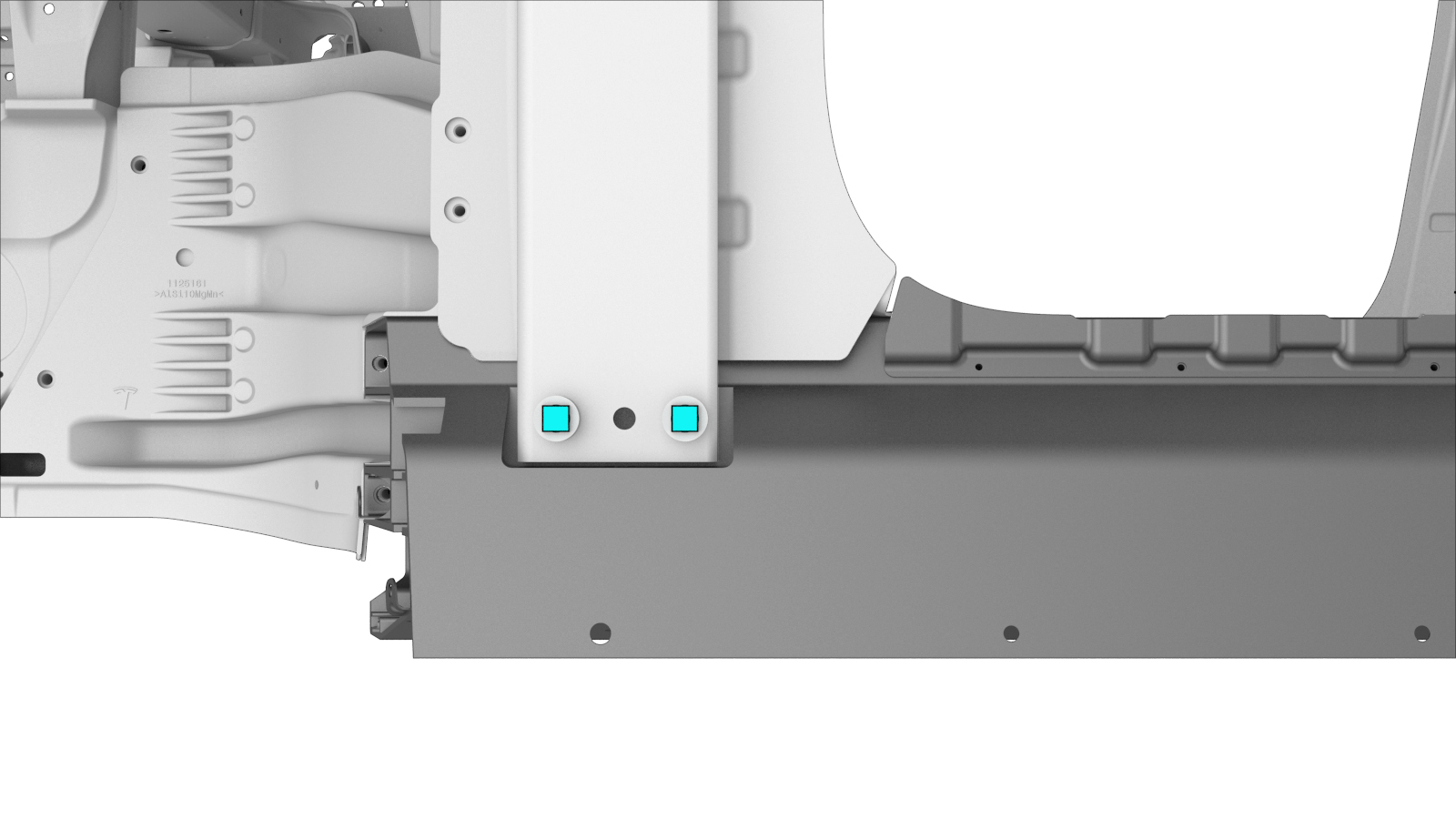

Monter festeanordningen som indikert.

eller Bolter, sekskanthode

Merk
Monter midlertidig boltene som ble fjernet under fjerning av komponent. Skift ut disse boltene etter at konstruksjonslimet har herdet.

Stram til alle boltene til 25 Nm.
Monter Travers for hælbrett, hanskerom.
Monter Forsterkning for B-stolpe.
Monter Hjulbrønnforlengelse.
Monter Falkevingedører, låsebøylebrakett.
Monter Nedre forlengelse av C-stolpe.
Monter Forsterkning for C-stolpe.
Monter den delen av Karosseriside utvendig som ble fjernet for å avdekke komponenten som skiftes ut.
Utfør nødvendige operasjoner etter reparasjon.
