2024-07-10

Siderammeenhet

Deleliste

Antall Beskrivelse Bilde/merknader
1 ASY, SHOTGUN (siderammeenhet)
Informational PurposesAn informational icon, calling your attention
Merk
Servicedelen for siderammeenheten kan inkludere en avstivningsbrakett montert på undersiden av komponenten foran. Hvis servicedelen for siderammeenheten ikke inkluderer denne avstivningsbraketten, er det montert en avstivningsplate for å gi støtte i dette området.

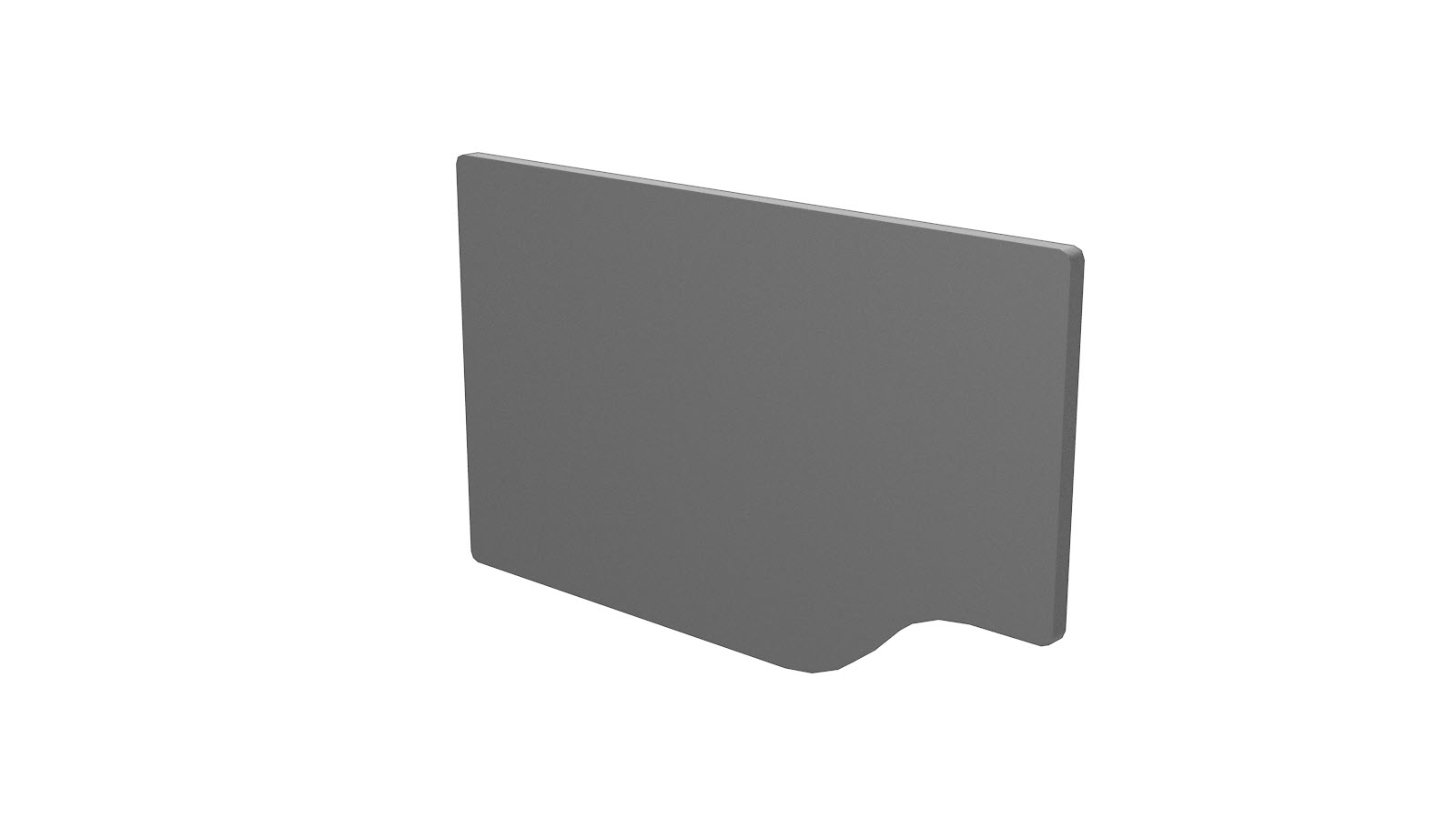

1 Avstiver for sideramme Plateservice (avstivningsplate for sideramme)
12 Konstruksjonspopnagle, 6,5 mm

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern den opprinnelige komponenten.
    eller Fabrikkpunktsveisinger
  2. Hvis servicedelen for siderammeenheten inkluderer avstivningsbraketten: Klargjør for montering.
    eller Konstruksjonspopnagler, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis servicedelen for siderammeenheten inkluderer avstivningsbraketten: er avstivningsplaten ikke montert og kan kastes eller returneres.
  3. Hvis servicedelen for siderammeenheten ikke inkluderer avstivningsbraketten: Klargjør for montering.
    eller Konstruksjonspopnagler, 6,5 mm
  4. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  5. Monter den nye komponenten eller komponentene.
  6. Hvis servicedelen for siderammeenheten ikke inkluderer avstivningsbraketten: Forbered montering av avstivningsbraketten.
    GMA-sveising
  7. Hvis servicedelen for siderammeenheten ikke inkluderer avstivningsbraketten: Utfør GMA-sveising.

    GMA-sveising

    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    For å opprettholde kjøretøysikkerheten må du kun bruke den godkjente sveisetråden og et godkjent GMA-sveiseapparat som er angitt i dette dokumentet når du utfører GMA-sveising på Tesla-biler. Se Godkjente GMA-sveiseapparater (Gas Metal Arc) og -sveisetråd for informasjon om godkjente GMA-sveiseapparater og sveisetråd.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Før GMA-sveising bør det gjennomføres en testsveising med materiale av samme dimensjon og type for å sikre at innstillingene til sveiseutstyret gir en tilfredsstillende skjøt.
  8. Monter Skjermstøtte.
  9. Utfør nødvendige operasjoner etter reparasjon.
