A-stolpe, forsterkningsenhet
Korrigeringskode:
10100128002
10100128102
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|

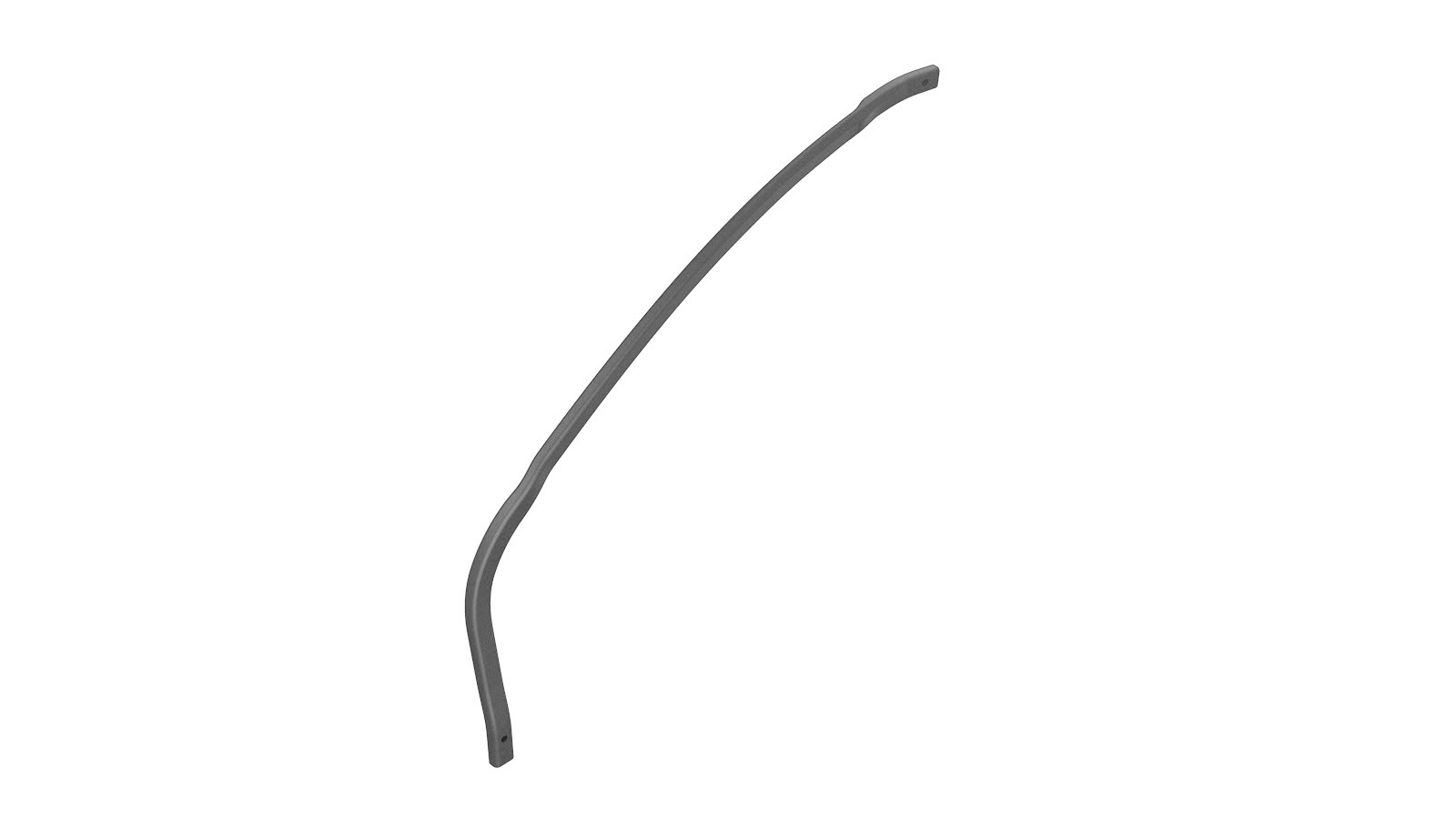

| 1 | ASY-REINF A PILLAR (A-stolpe, forsterkning) | |
| 3 | Bolt, sekskanthode ,HF,M6X18 | Tesla-delenummer 1006529-00-A. |
| 1 | Bolt, DOUBLE ENDED STUD,HF,M8x25+M8x15 | Tesla-delenummer 1060709-00-B. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern den nødvendige delen av Karosseriside utvendig for å avdekke den underliggende komponenten som skiftes ut.
-
Fjern den opprinnelige komponenten.

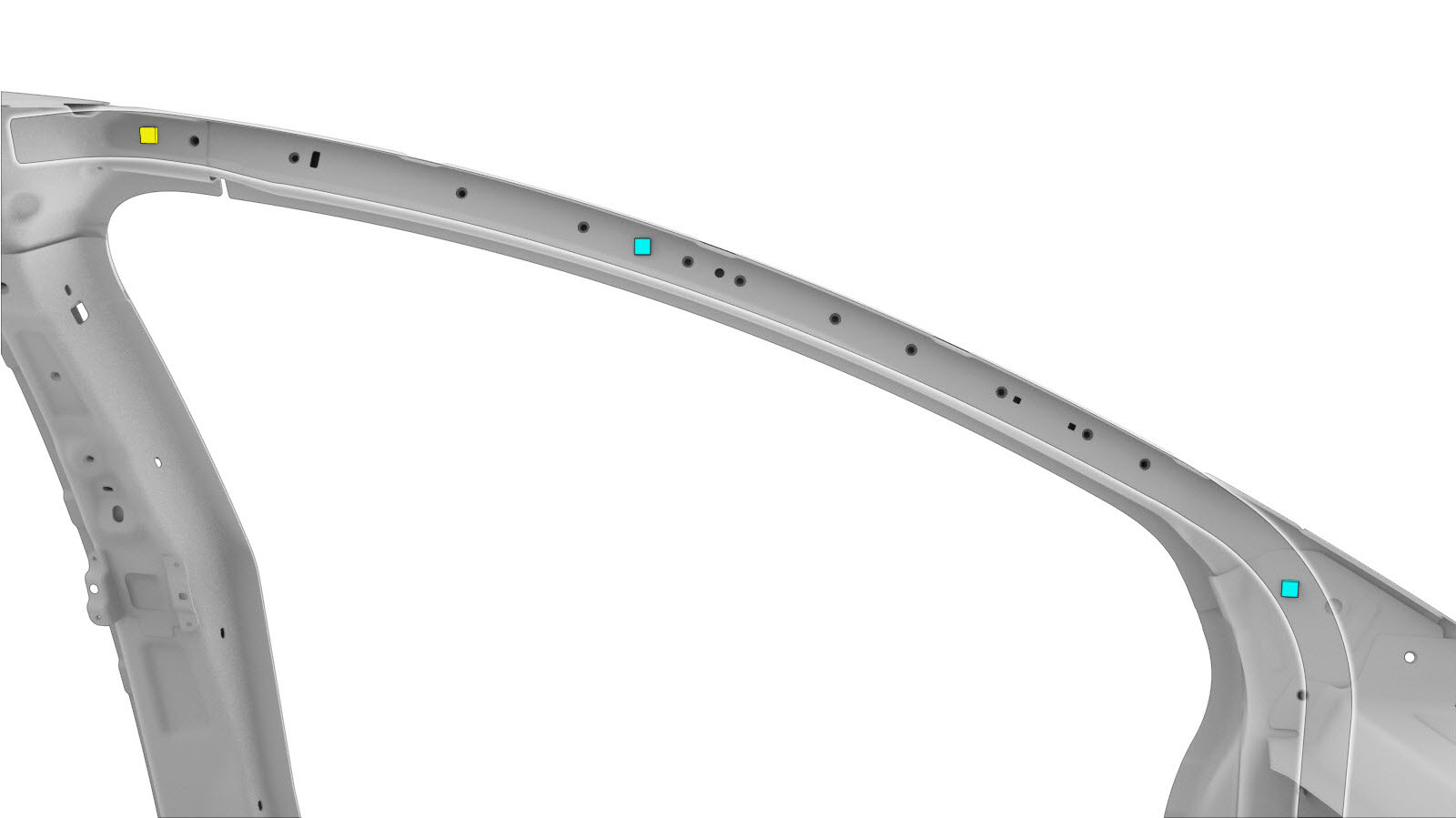

eller Bolter, sekskanthode
Bolt
-
Klargjør for montering.

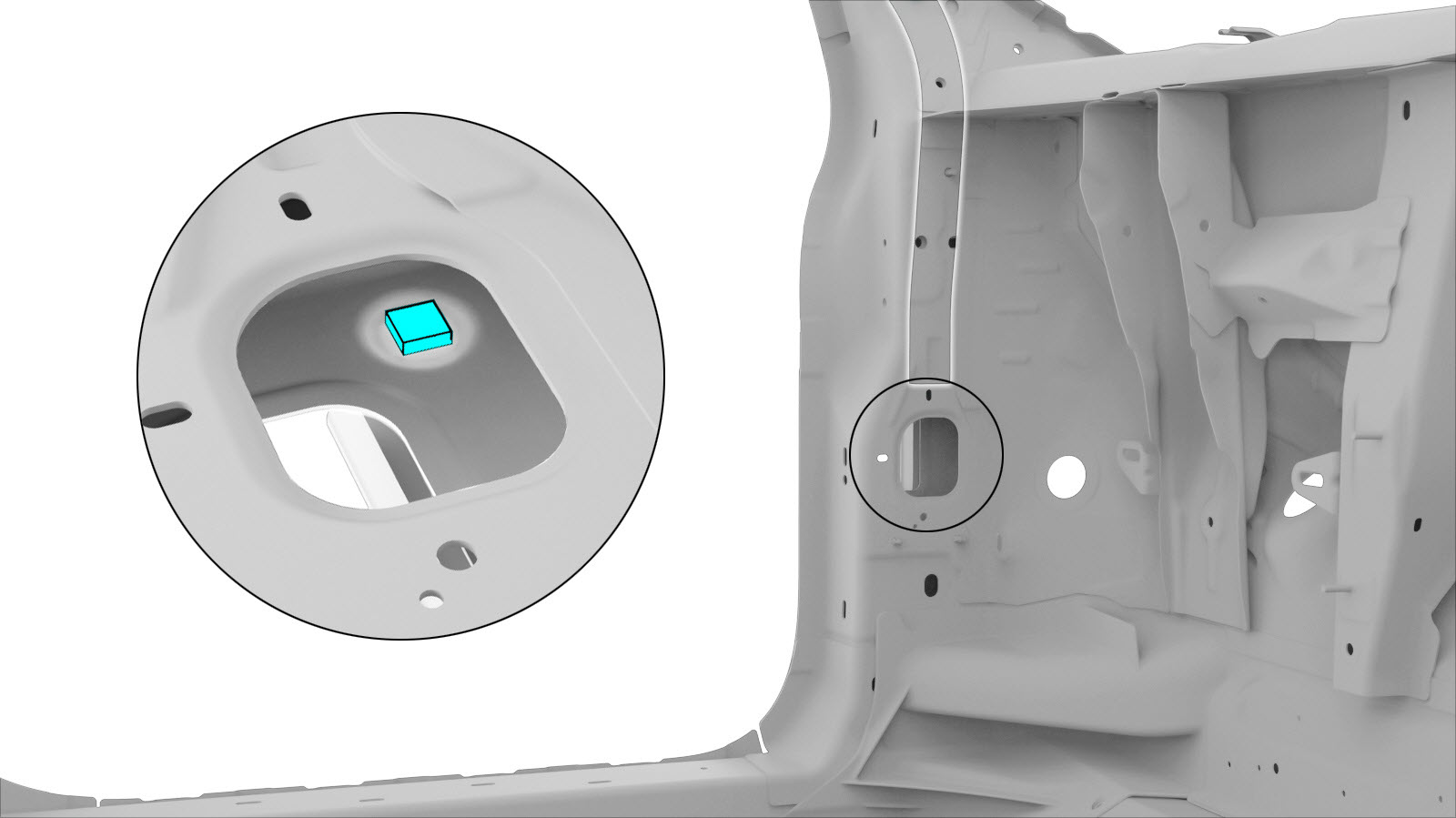

eller Bolter, sekskanthode
Bolt
-
Monter den nye komponenten eller komponentene.
Stram festemidlene slik:
- M6X18-bolter, delenummer: 1006529-00-A: 10 Nm
- M8x25+M8x15 tosidige bolter, delenummer 1060709-00-B: 10 Nm.
-
Monter den delen av Karosseriside utvendig som ble fjernet for å avdekke komponenten som skiftes ut.
- Utfør nødvendige operasjoner etter reparasjon.
