Skjermstøtte
Korrigeringskode:
10101020302
10101020402
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|

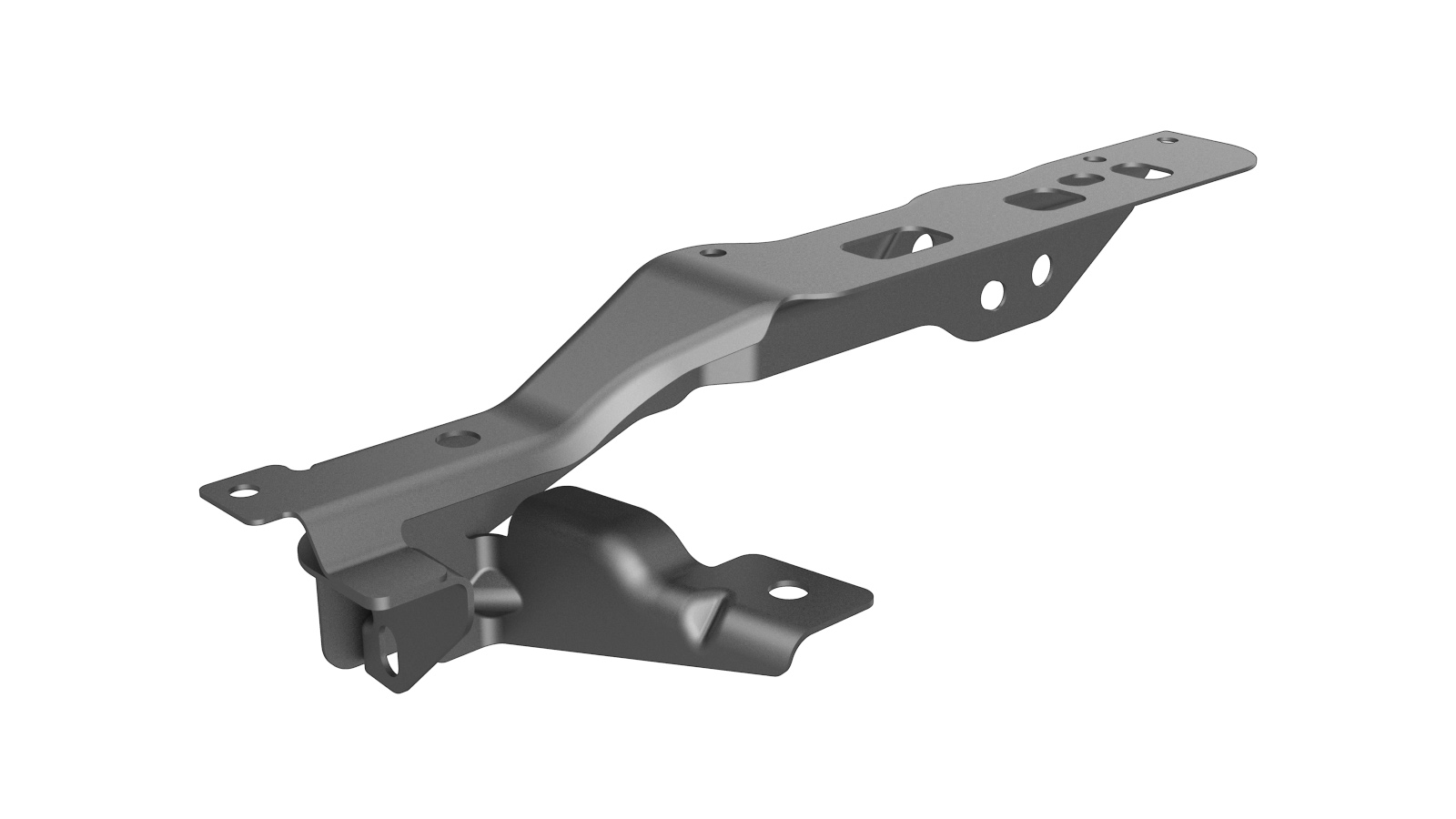

| 1 | ASY - FENDER SUPP (skjermstøtte) |
|
| 3 |
SPR, 5x8
|
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern den opprinnelige komponenten.
eller
Fabrikkpunktsveisinger
-
Klargjør for montering.
MerkMonter boltene til panserhengselet løst for å holde den nye komponenten på plass.
eller SPRs, 5x8
MerkFølgende Tesla SPR-dor er påkrevd for å montere denne SPR: FM 090 2120.
eller
Bolter, sekskanthode
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
- Monter den nye komponenten eller komponentene.
- Utfør nødvendige operasjoner etter reparasjon.
