2024-07-10

Sidepanel, komplett enhet

Deleliste

Antall Beskrivelse Bilde/merknader
1 MX ASY-RR QTR COMP (sidepanel, komplett enhet)
1 ASY - RR PARCEL SHELF BRKT (hattehyllebrakett – venstre)
Informational PurposesAn informational icon, calling your attention
Merk
Kun påkrevd for kjøretøy bygget til og med 17. oktober 2016.
1 ASY - RR PARCEL SHELF BRKT RH (hattehyllebrakett – høyre)
Informational PurposesAn informational icon, calling your attention
Merk
Kun påkrevd for kjøretøy bygget til og med 17. oktober 2016.
2 Kraftig konstruksjonsnagle, 6,5 mm
27 (komponent på venstre side) eller 26 (komponent på høyre side) Konstruksjonspopnagle, 6,5 mm
1 Forsenket nagle, 4,8 mm lang
2 Forsenket nagle, 4,8 mm kort
8 Flow Form-nagle S18
3 Flow Form-nagle S28
6 Flow Form-nagle S38
4 Bolt, sekskanthode , M8-1.25X27 Tesla-delenummer 1621820-00-A.
7 Bolt, sekskanthode , PF, M8X16, STL[98] ZNNI BLK Tesla-delenummer 1008833-01-A.
7 Mutter , HF M8X1.25 10-ZNAL-W Tesla-delenummer 2007088.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Ytre forsterkning for bakre knutepunkt.
  2. Fjern den opprinnelige komponenten.
    eller Fabrikkpunktsveisinger
    eller Bor gjennom fabrikkpunktsveisinger
    Informational PurposesAn informational icon, calling your attention
    Merk
    Når du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.

    eller Bolter, sekskanthode

  3. Kun biler bygget til og med 17. oktober 2016: Ettermonter Hattehyllebrakett (venstre) og Hattehyllebrakett (høyre).
    Informational PurposesAn informational icon, calling your attention
    Merk

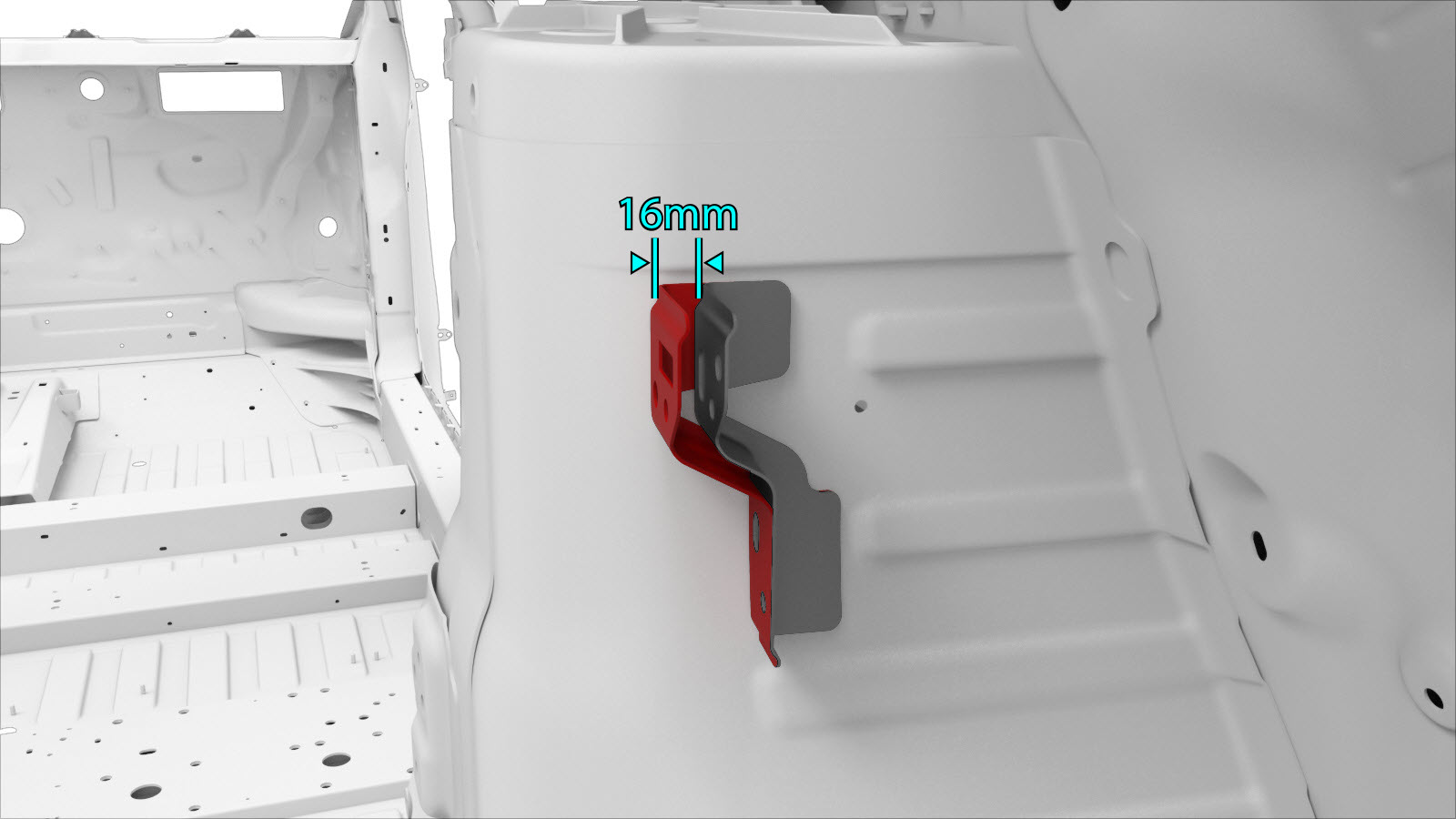

    Monter den nye hattehyllebraketten 16 mm innenfor den opprinnelige komponentplasseringen.
  4. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.

    eller Kraftige konstruksjonsnagler, 6,5 mm

    eller Konstruksjonspopnagler, 6,5 mm
    • A = 51 mm.
    • B = 15 mm.

    eller Forsenkede nagler, 4,8 mm korte

    eller Forsenkede konstruksjonsnagler, 4,8 mm lange

    eller Flow Form-nagler, S18

    eller Flow Form-nagler, S28

    eller Flow Form-nagler, S38

    eller Bolter, sekskanthode

    Mutter

  5. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  6. Monter den nye komponenten eller komponentene.

    Trekk til mutrene og boltene til 25 Nm.

  7. Monter Ytre forsterkning for bakre knutepunkt.
  8. Monter festeanordningen som indikert.
    eller Bolter, sekskanthode
    • C = 20 mm.
    • D = 25 mm.

    Mutter (ikke vist)

    Trekk til denne mutteren og bolten til 25 Nm.

  9. Fyll tomrommet mellom ytre sidepanel og nedre ytre sidepanel (angitt i rødt) med uretan.
  10. Når uretanen har herdet, bruker du tetning for å fylle sømmen.
  11. Utfør nødvendige operasjoner etter reparasjon.
