Frontmotorfeste (høyre) for biler bygget til og med 15. oktober 2016
Korrigeringskode:
10101007002
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | MOTOR MOUNT FR RH (frontmotorfeste – høyre) |
|
| 3 |
Bolt, sekskanthode
|
Tesla-delenummer 1008722-00-A. |
| 4 |
Bolt, Torx-hode
|
Tesla-delenummer 1004379-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-

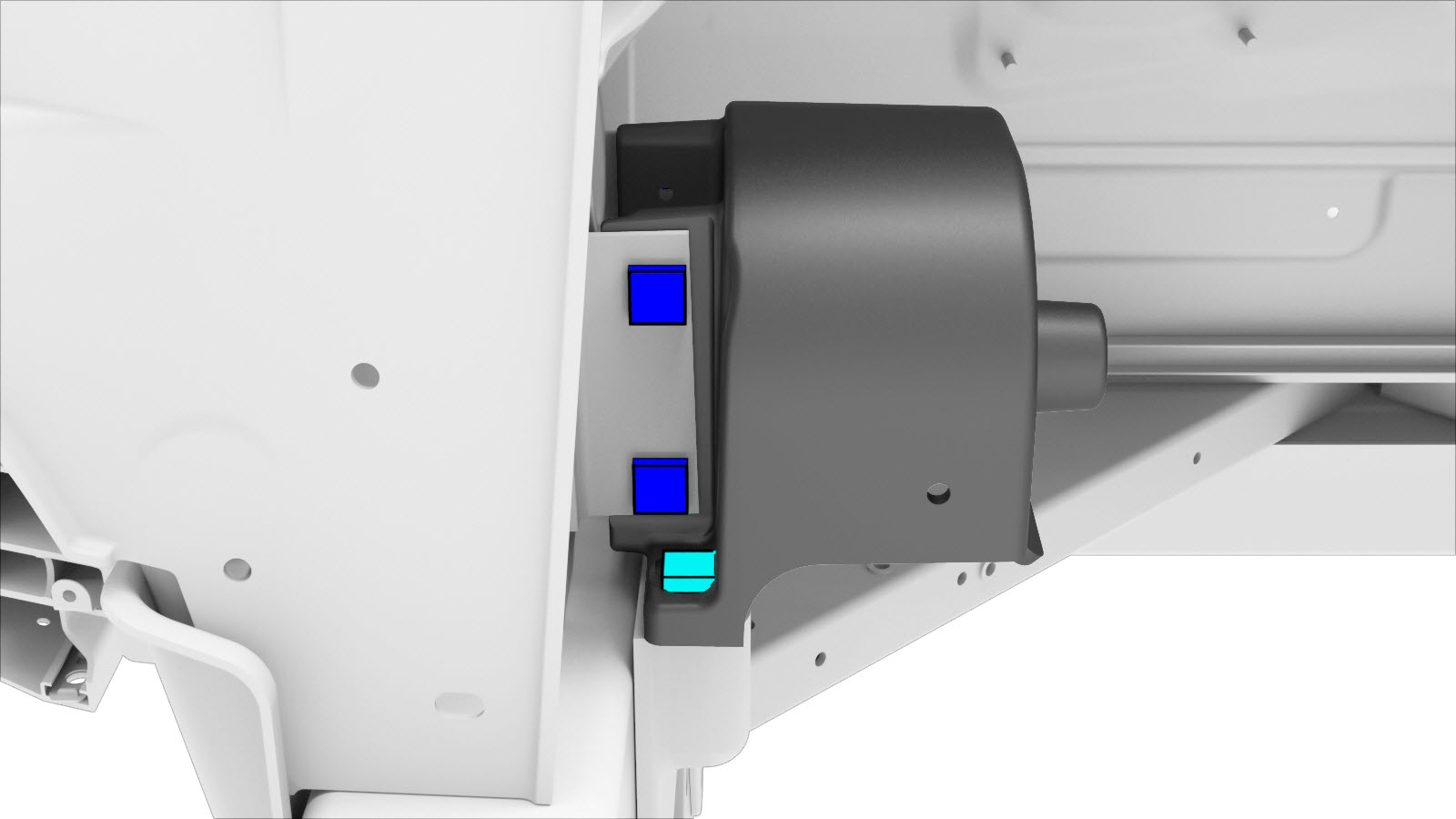

Fjern den opprinnelige komponenten.
eller Bolter, sekskanthode
eller Bolt, Torx-hode
-
Klargjør for montering.
eller Bolter, sekskanthode
eller Bolt, Torx-hode
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter den nye komponenten eller komponentene.
Trekk til som følger:
- Skruer, M5-0.8X16MM: 6 Nm
- Bolter, BOLT HF M8x30 PC109 ADH MAT: 30 Nm
- Utfør nødvendige operasjoner etter reparasjon.
