Bjelkeenhet
Korrigeringskode:
10102701902
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|

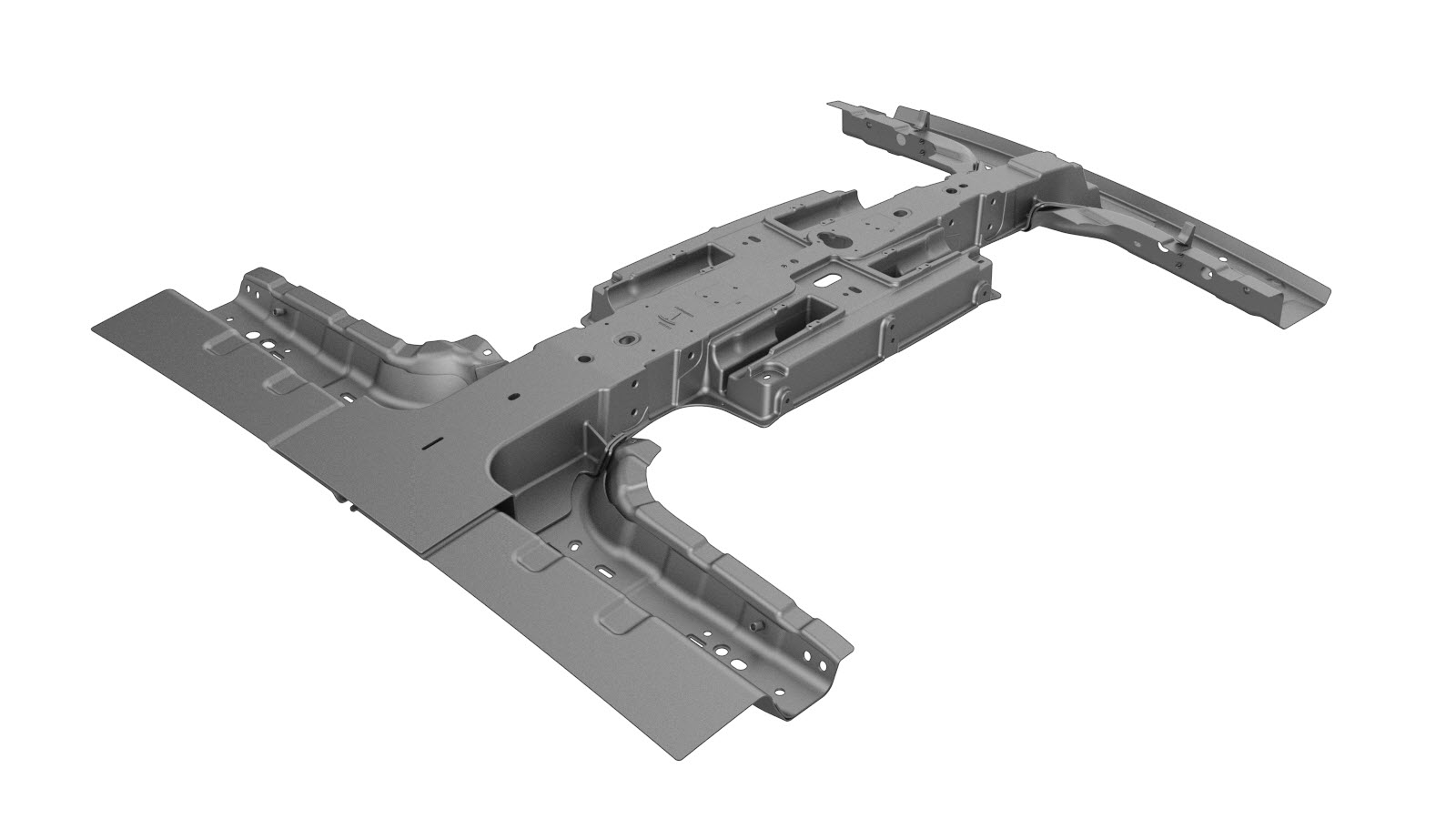

| 1 | CENTER SPINE ASSY- (for biler bygget før 29. november 2017) CENTER SPINE ASSY- (for biler bygget 30. november 2017 eller senere) |
|
| 4 |
Flow Form-nagle S18
|
Tesla-delenummer 1069329-00-A. |
| 6 |
Flow Form-nagle S48
|
Tesla-delenummer 1069332-00-A. |
| 2 | Butyllapp | Tesla-delenummer 1045194-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
- Fjern B-stolpe list øvre.
- Fjern Rammetravers, tak.
-
Fjern den opprinnelige komponenten.
eller

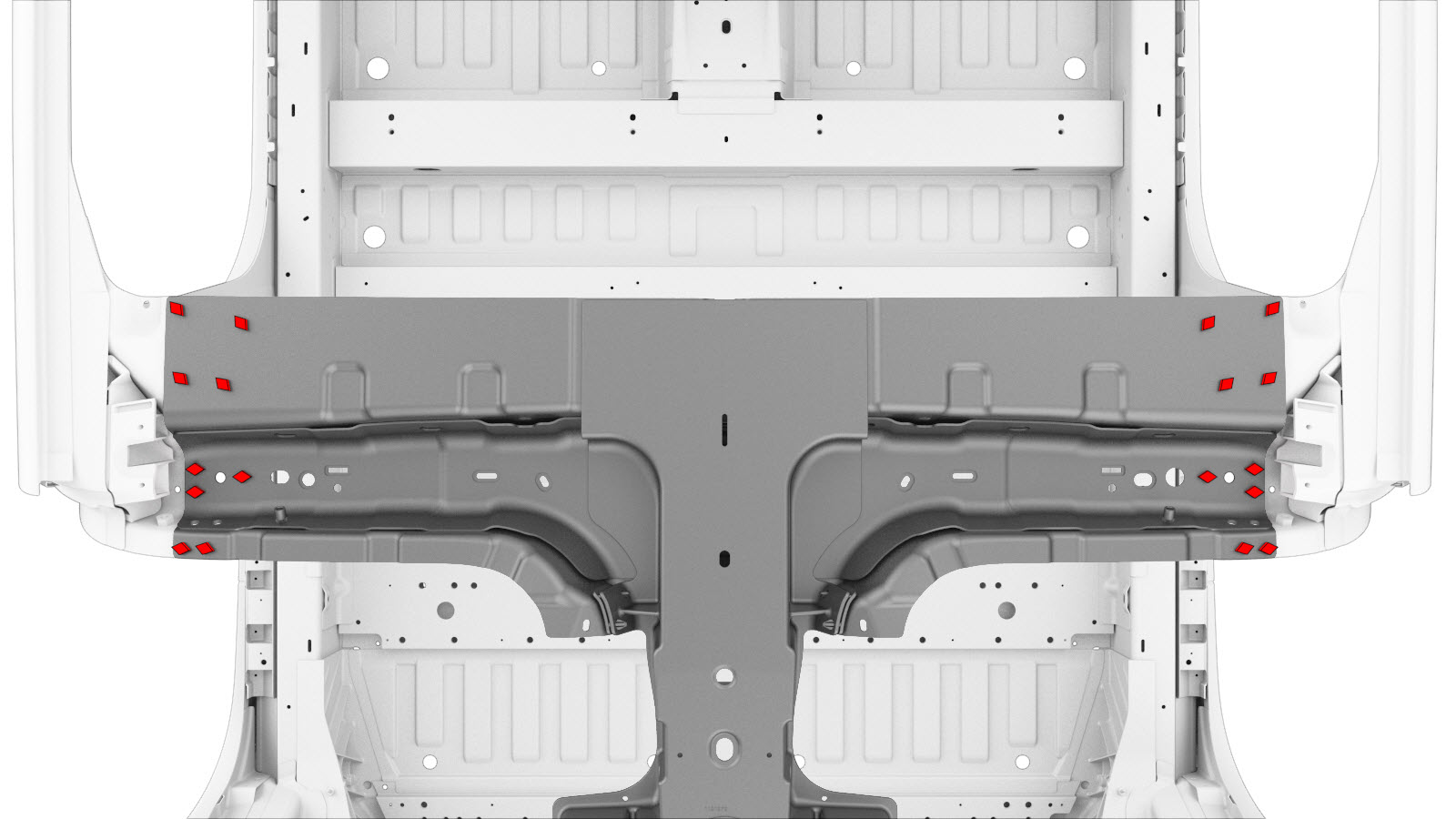

Fabrikkpunktsveisinger
eller

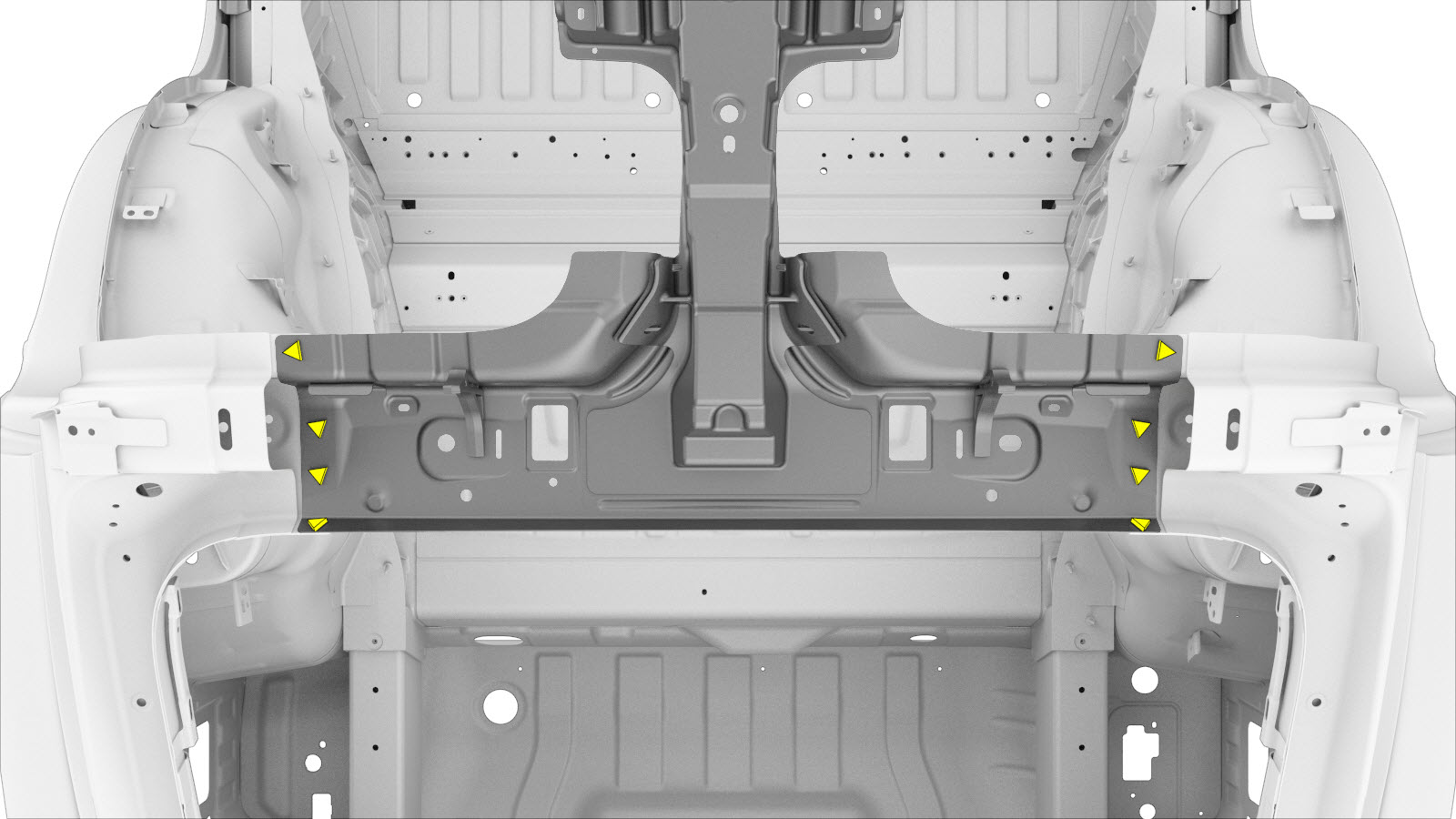

SPR-er fra fabrikk
-
Klargjør for montering.

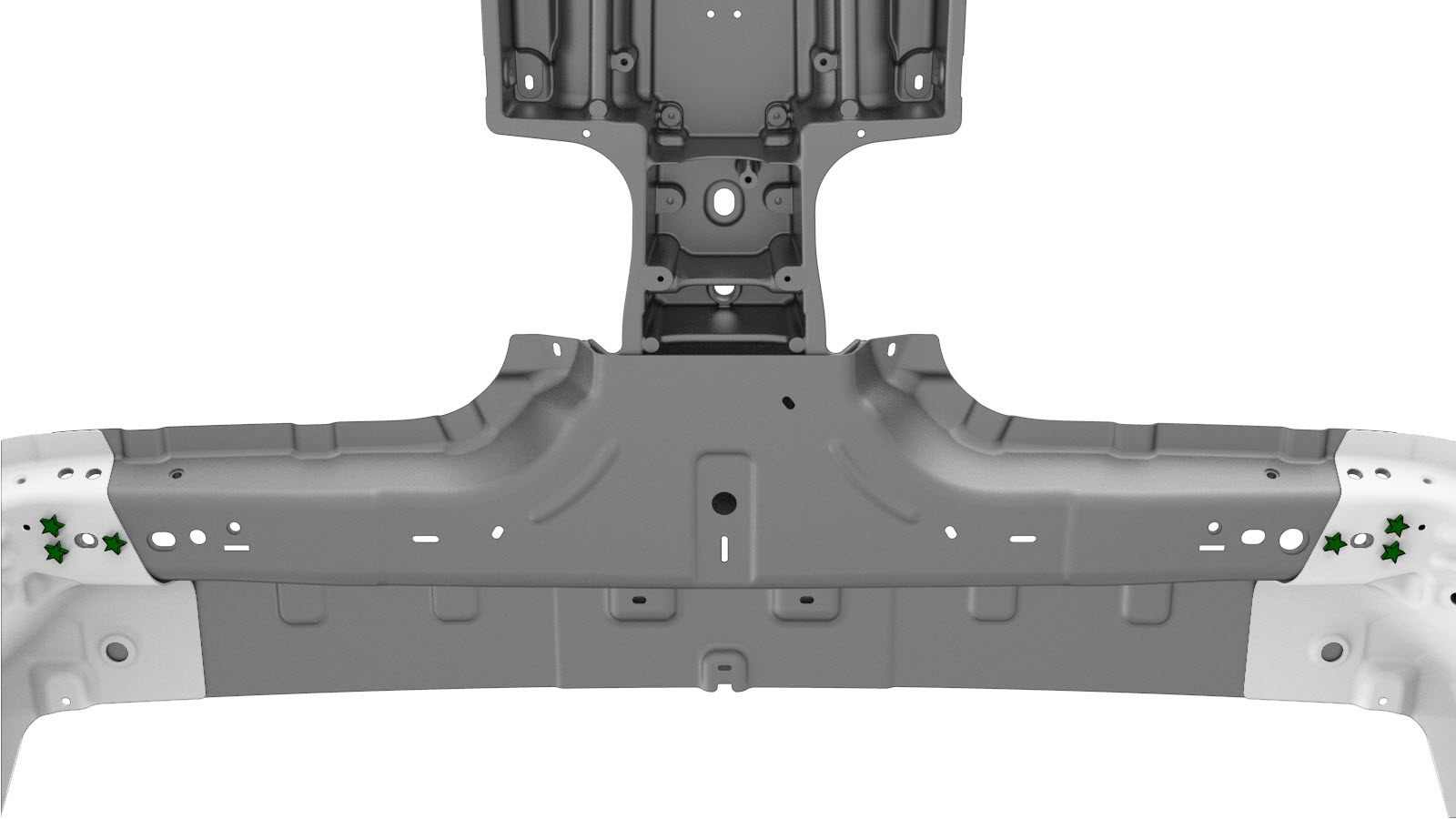

eller Flow Form-nagler, S18

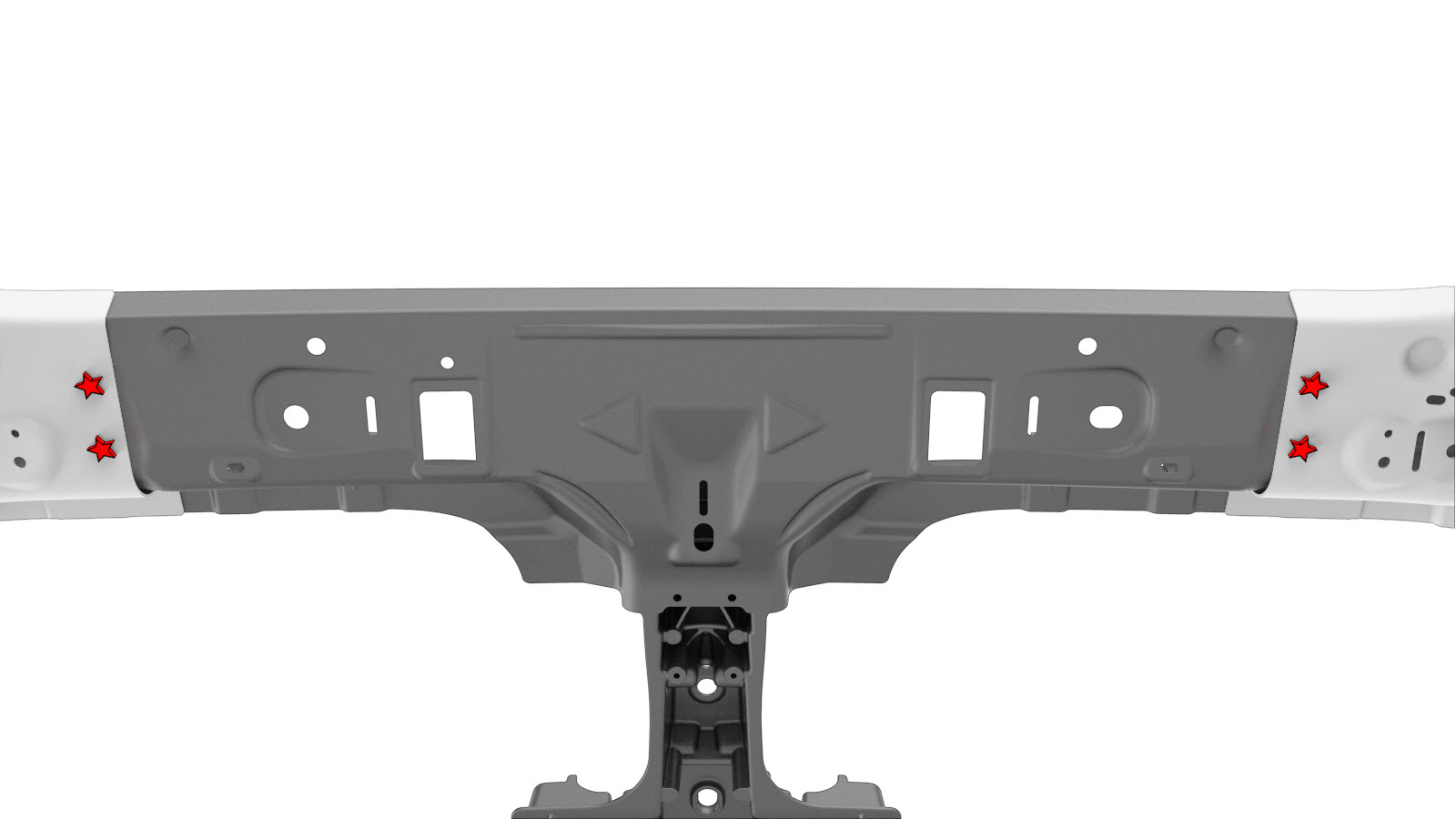

eller Flow Form-nagler, S48
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter den nye komponenten eller komponentene.

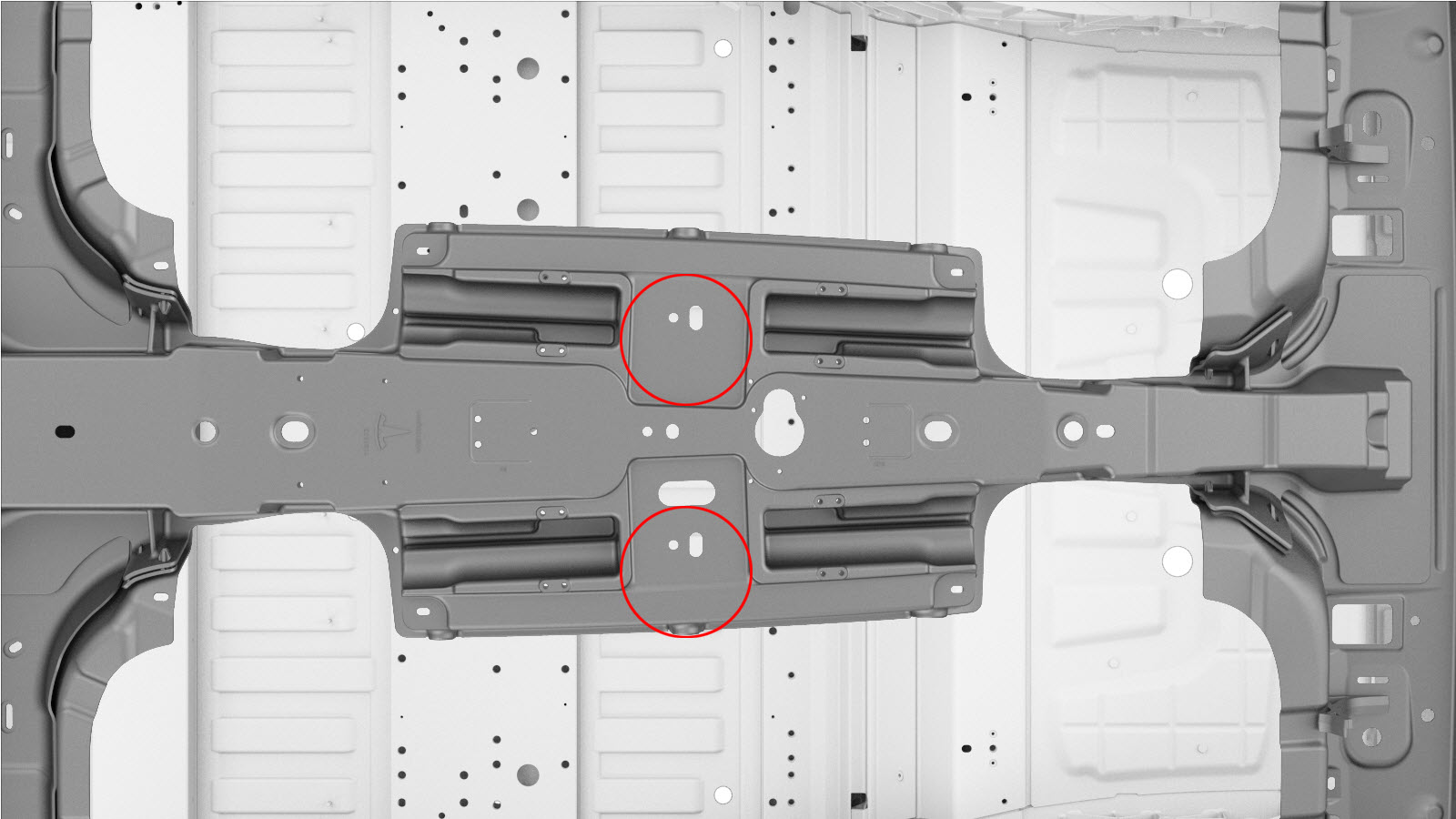

MerkHvis bilen har flere hull for den oppdaterte takdekoren: Plasser en butyllapp over klemmehullet i den nye bjelken for å forhindre vanninntrengning.
- Monter B-stolpe list øvre.
- Monter Rammetravers, tak.
- Utfør nødvendige operasjoner etter reparasjon.
