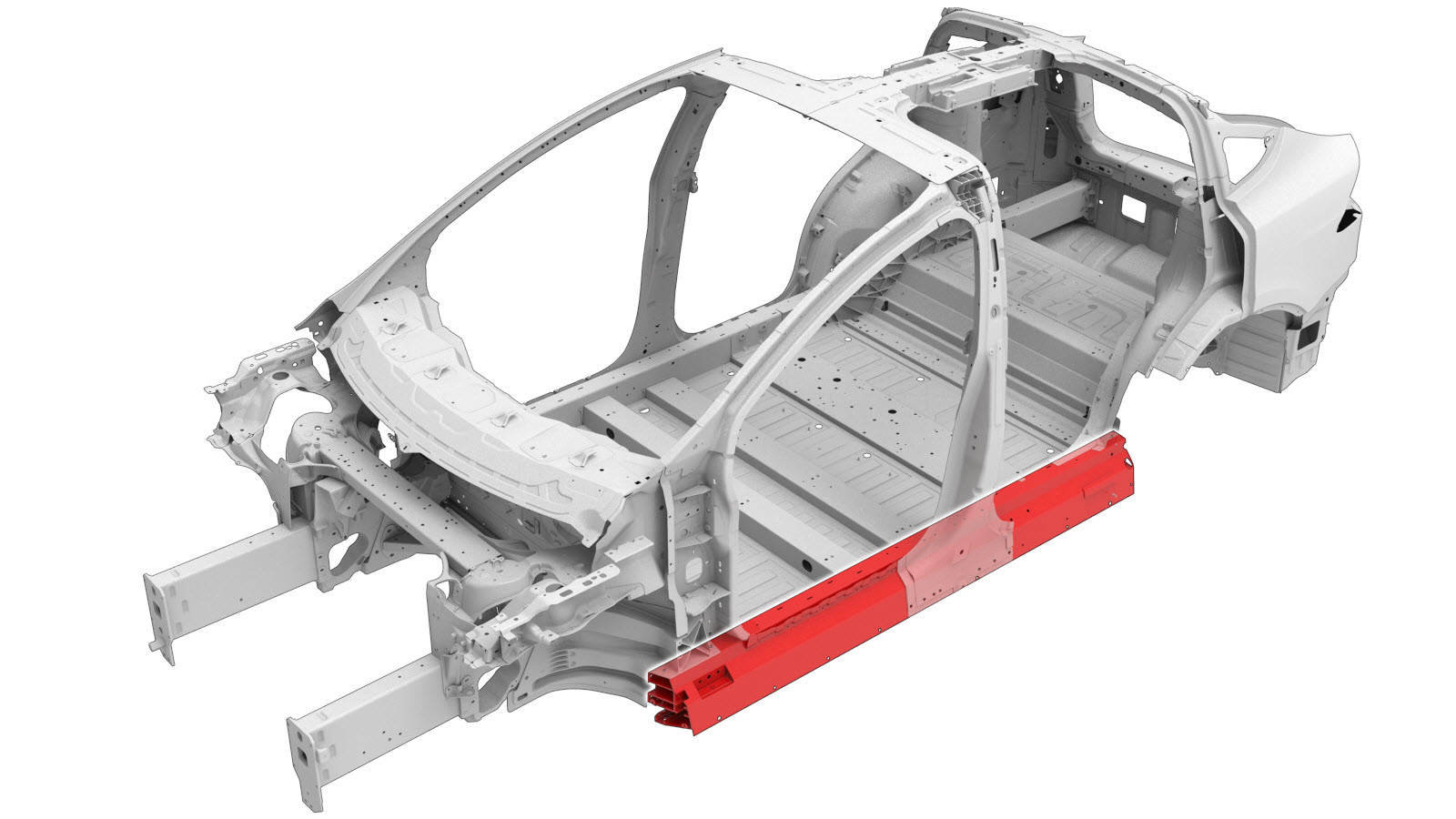

Avstiverboks ytre

Reparasjonsinformasjon

Avhengig av skaden på denne komponenten kan det være mulig å reparere den. Se Retningslinjer for reparasjon av ytre avstiverboks for mer informasjon.
Gjennomgå all generell praksis og sikkerhetsdokumentasjon for reparasjoner etter kollisjoner og bruk egnet PVU (personlig verneutstyr) før du starter denne prosedyren.
Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.

Deleliste


Antall	Beskrivelse	Bilde/merknader
1	TORQUE BOX, OTR, FR LH COATED (avstiverboks ytre)
16	Kraftig konstruksjonsnagle, 6,5 mm
7	Konstruksjonsnagle, 6,5 mm medium
9	Flow Form-nagle S58
3	Bolt, sekskanthode , BLT HF M10-1.50x25	Tesla-delenummer 2007116.
1	Bolt, sekskanthode , M8-1.25x20	Tesla-delenummer 1007580-00-A.
1	Mutter , HF,M8-1.25	Tesla-delenummer 1111541-00-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern Indre hengselstolpe.
Fjern Dørstokk (komplett).
Fjern den opprinnelige komponenten.

eller Fabrikkpunktsveisinger

eller Bor gjennom fabrikkpunktsveisinger
Merk
Når du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.

eller SPR-er fra fabrikk

eller RIVTAC

eller Bolter, sekskanthode
Klargjør for montering.

Merk
En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
eller Kraftige konstruksjonsnagler, 6,5 mm
eller Konstruksjonsnagler, 6,5 mm middels

eller Flow Form-nagler, S58

eller Flow Form-nagler, S68

eller Bolter, sekskanthode

Mutter
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Trekk til boltene og mutteren som følger:
- Bolter med sekskanthode, HF M10-1.50x25, delenummer 2007116: 50 Nm.
- Bolter med sekskanthode, M8-1.25x20, Tesla-delenummer 1007580-00-A:30 Nm.
- Mutter, HF,M8-1.25, delenummer 1111541-00-A: 30 Nm.
Monter Dørstokk (komplett).
Monter Indre hengselstolpe.
Utfør nødvendige operasjoner etter reparasjon.
