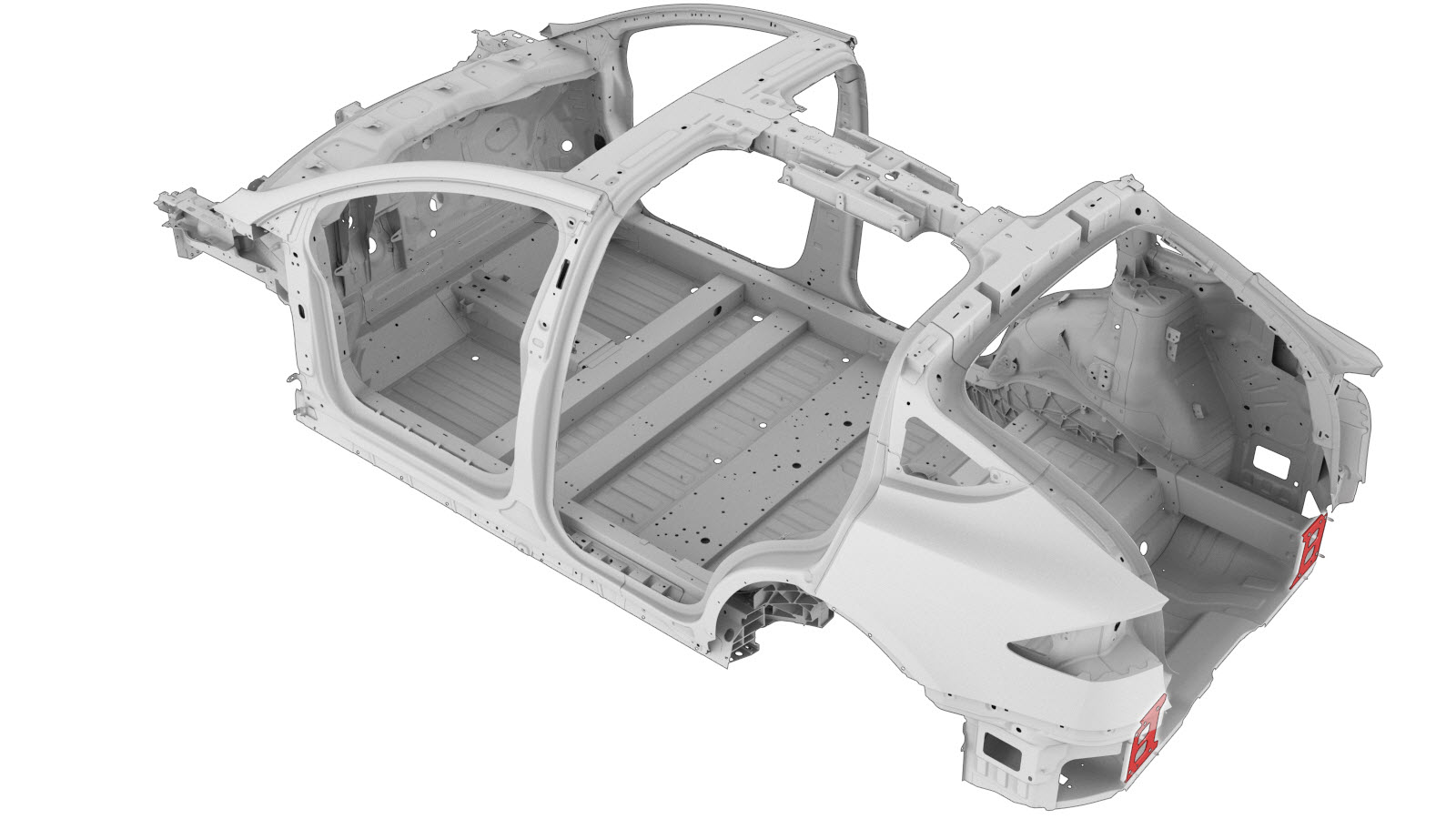

Bakre rammeskinneenhet
Korrigeringskode:
10101818702
10101818802
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | ASY, RR MEMBER RAIL (bakre rammeskinneenhet) |
|
| 5 (per side) |
Bolt, Torx-hode
, M8 |
Tesla-delenummer 1022448-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern Bakre panelenhet.
-
Fjern Gulvplateforlengelse for bagasjerom bak.
-
Fjern den opprinnelige komponenten.
eller Bolt, Torx-hode
-
Klargjør for montering.
eller Bolt, Torx-hode
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter den nye komponenten eller komponentene.
Stram til boltene til 25 Nm.
-
Monter Gulvplateforlengelse for bagasjerom bak.
-
Hvis bilen er utstyrt med mellomleggsplater: Monter nye venstre og høyre mellomleggsplater for bakre støtfanger.
-
Monter Bakre panelenhet.
- Utfør nødvendige operasjoner etter reparasjon.
