Forsterkningsmutter for tredje seterad
Korrigeringskode:
16010200502
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|

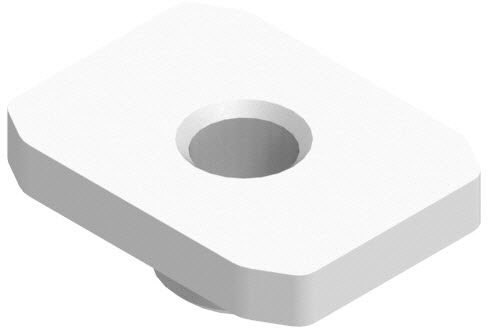

| 1 | BARREL NUT, M10 (mutterplate i tredje seterad) |
Tesla-delenummer 2006869-S0-A. |
| 2 | Popnagler | Tesla-delenummer 1003668-00-C. |
| 1 | BUTYL FOIL PATCH 50x50x1mm | Tesla-delenummer 1045194-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern den opprinnelige komponenten.
Skjær et hull i gulvpanelet for å få tilgang til den opprinnelige komponenten.Fabrikkonstruksjonsnagle
- A = 180 mm
- B = 40 mm
- C = 26 mm
- D = 12 mm
-
Klargjør for montering.
eller Popnagler
- Monter den nye komponenten eller komponentene.
-
Dekk til tilgangshullet med en butyllapp.
- Utfør nødvendige operasjoner etter reparasjon.
