Indre hengselstolpe
Korrigeringskode:
10100127502
10100127602
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | ASY, HINGE PILLAR INR (indre hengselstolpe) | |
| 8 | Konstruksjonsnagle, 6,5 mm medium | |
| 1 | SPR, 5x4.5 | |
| 2 | SPR, 5x7 | |
| 1 |
Bolt, sekskanthode , M6x1.00x18 |
Tesla-delenummer 1006529-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern A-stolpe, forsterkningsenhet.
-
Fjern Hengselstolpeforsterkning.
-
Fjern A-stolpe, øvre, ytre nedre brakett.
-

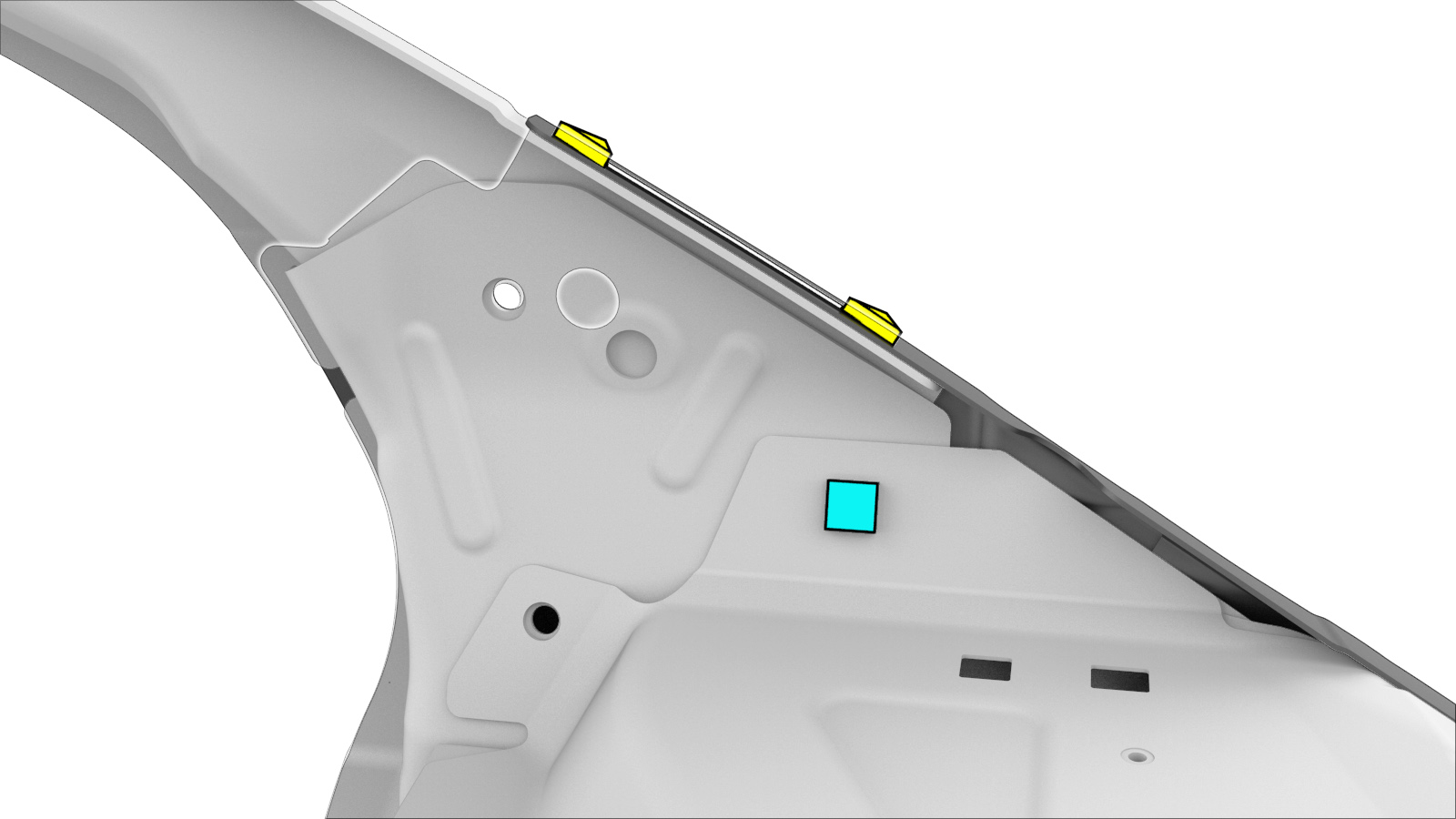

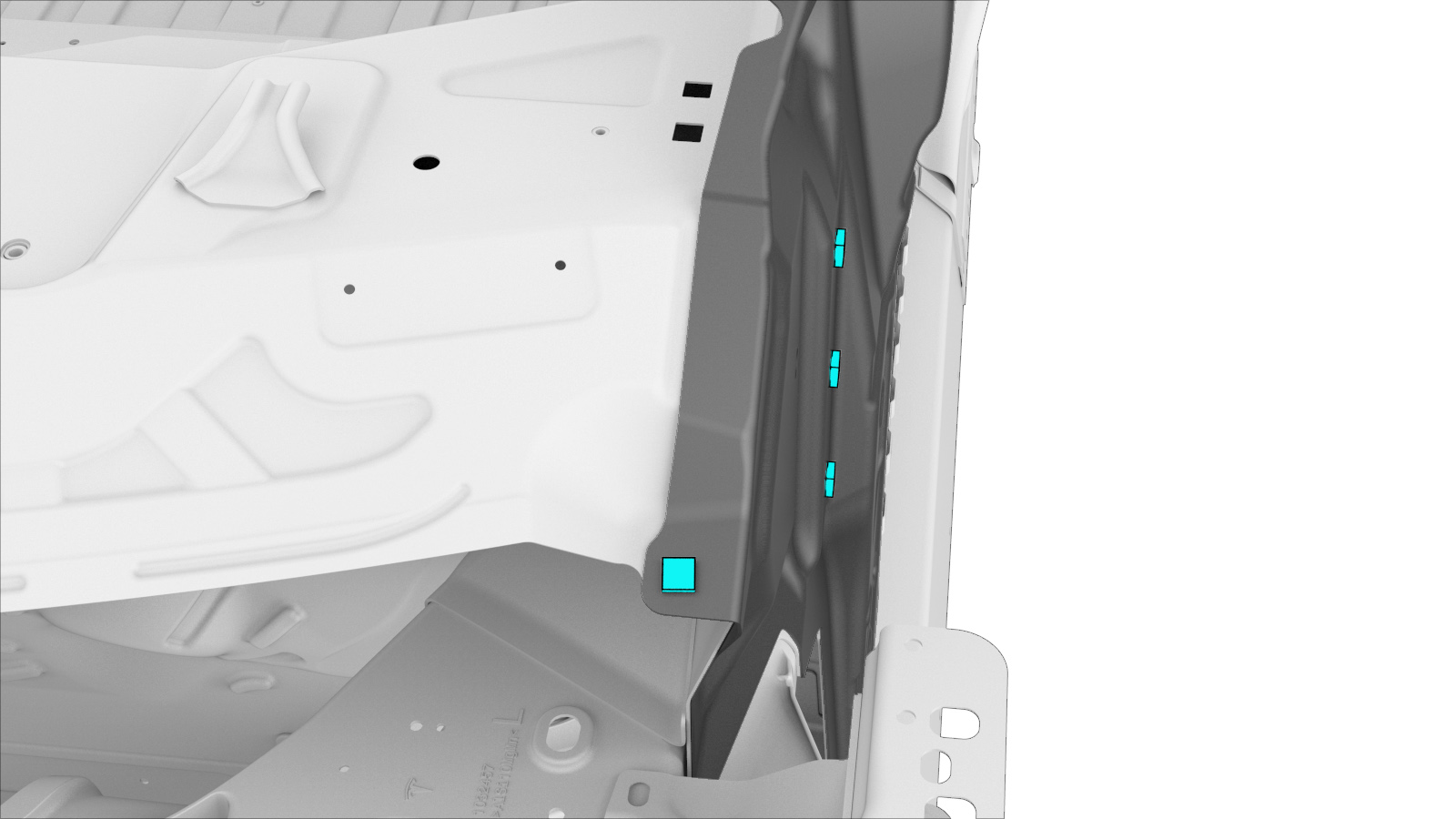

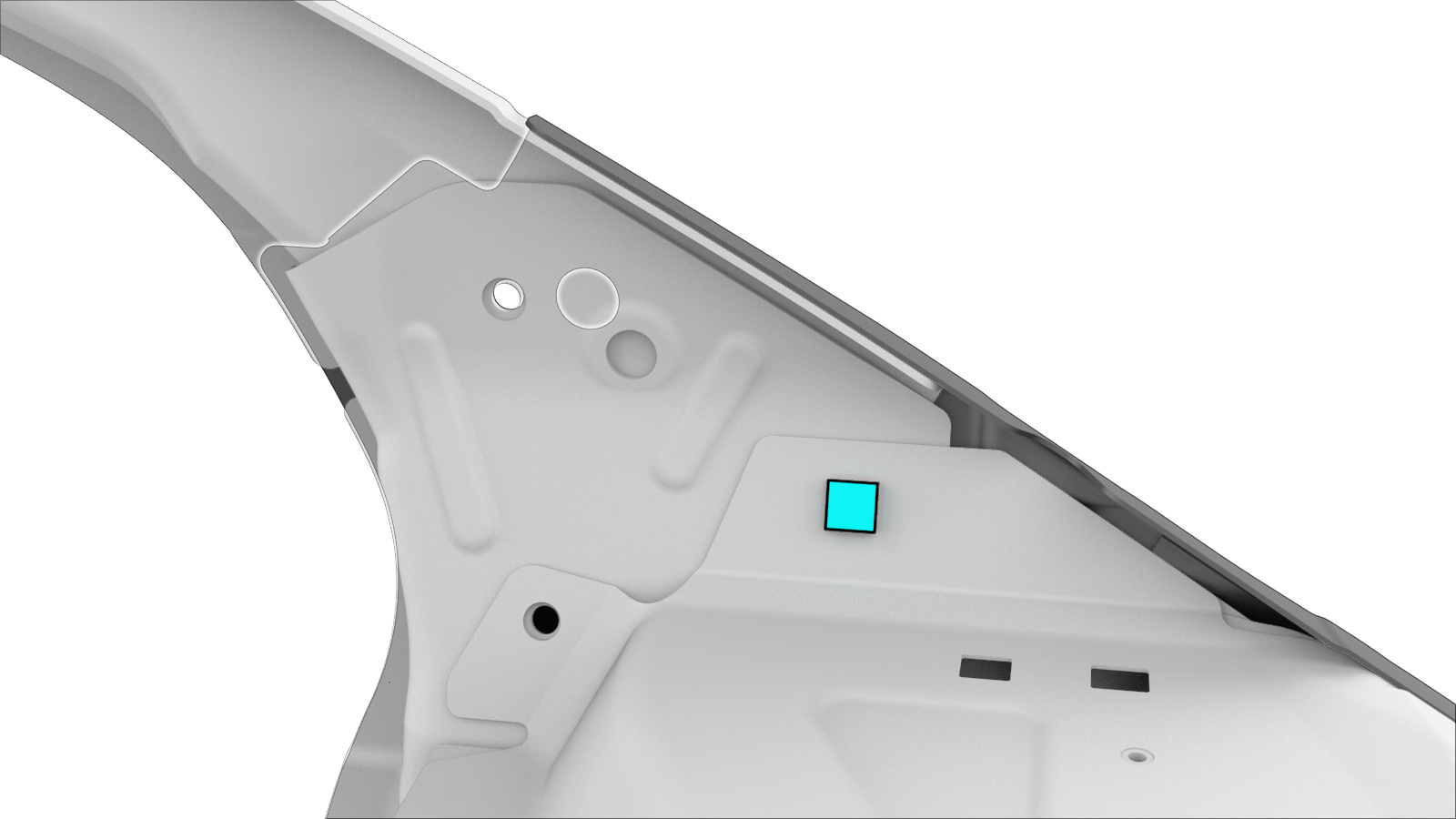

Fjern den opprinnelige komponenten.
eller Fabrikkpunktsveisinger
eller Bolter, sekskanthode
-

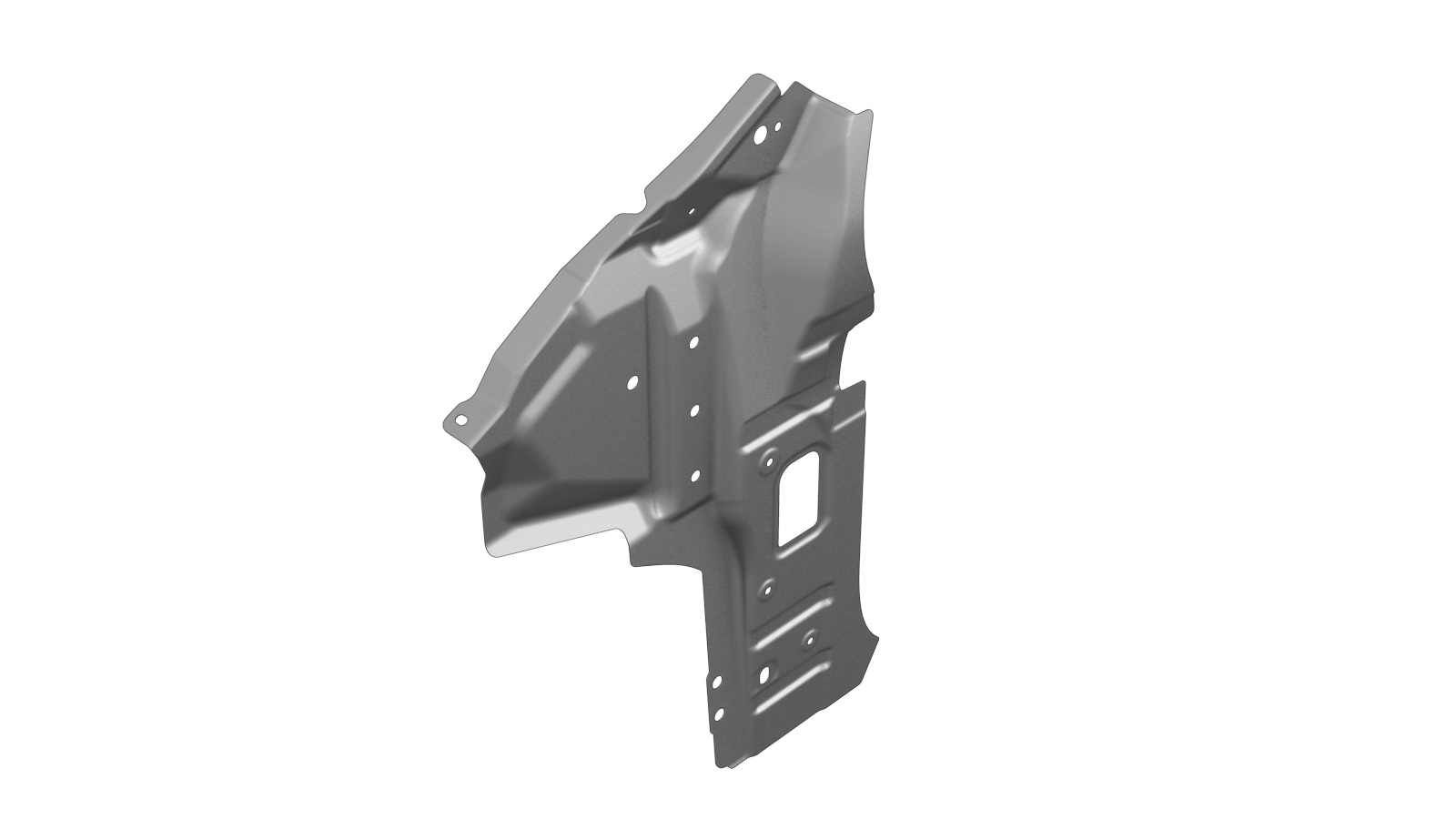

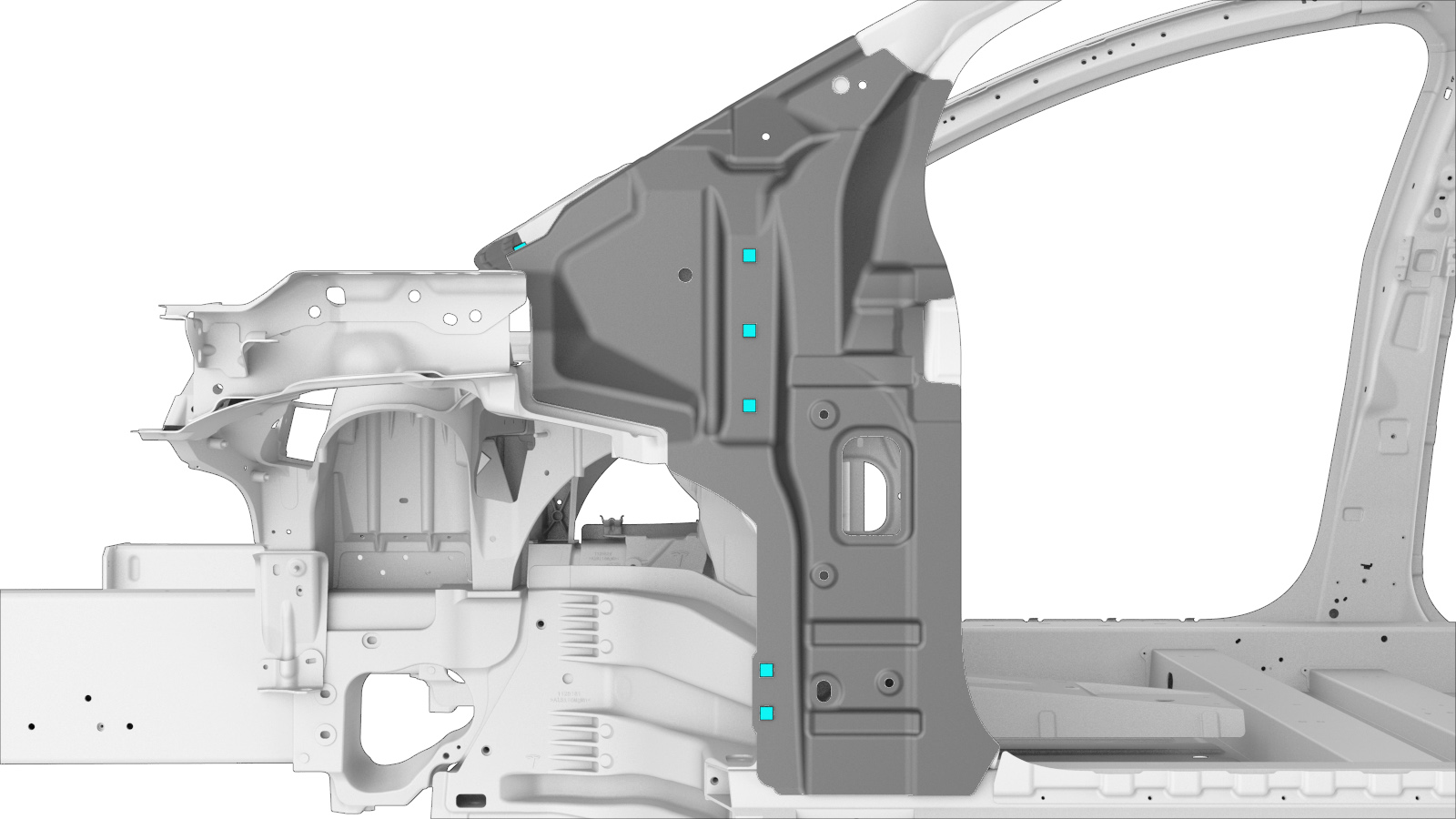

Klargjør for montering.
eller Konstruksjonsnagler, 6,5 mm middels
eller SPRs, 5x4.5MerkFølgende Tesla SPR-dor er påkrevd for å montere denne SPR: SM 085 0125.eller SPRs, 5x7MerkFølgende Tesla SPR-dor er påkrevd for å montere denne SPR: SM 085 0125.eller Bolter, sekskanthode

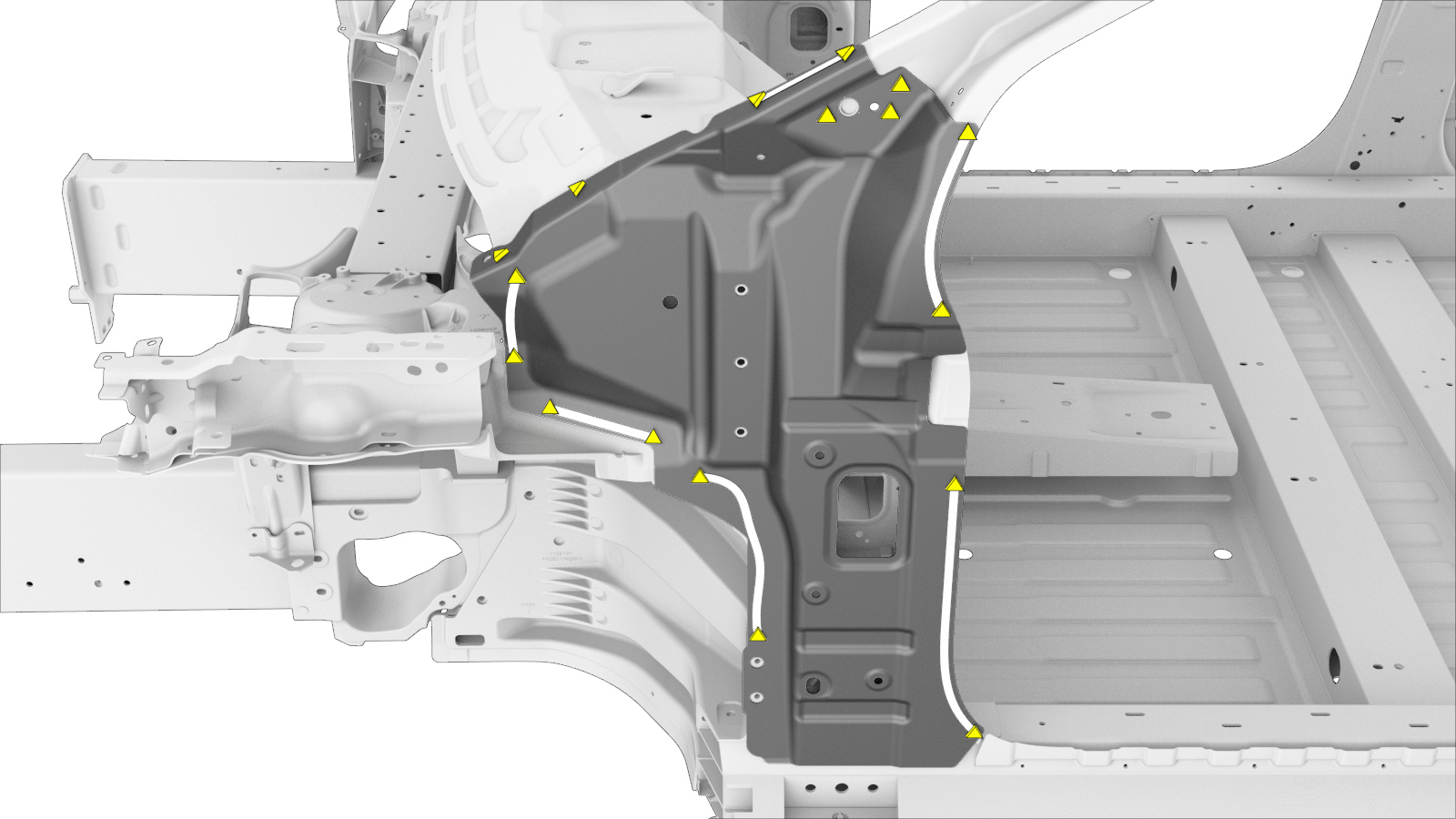

- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-

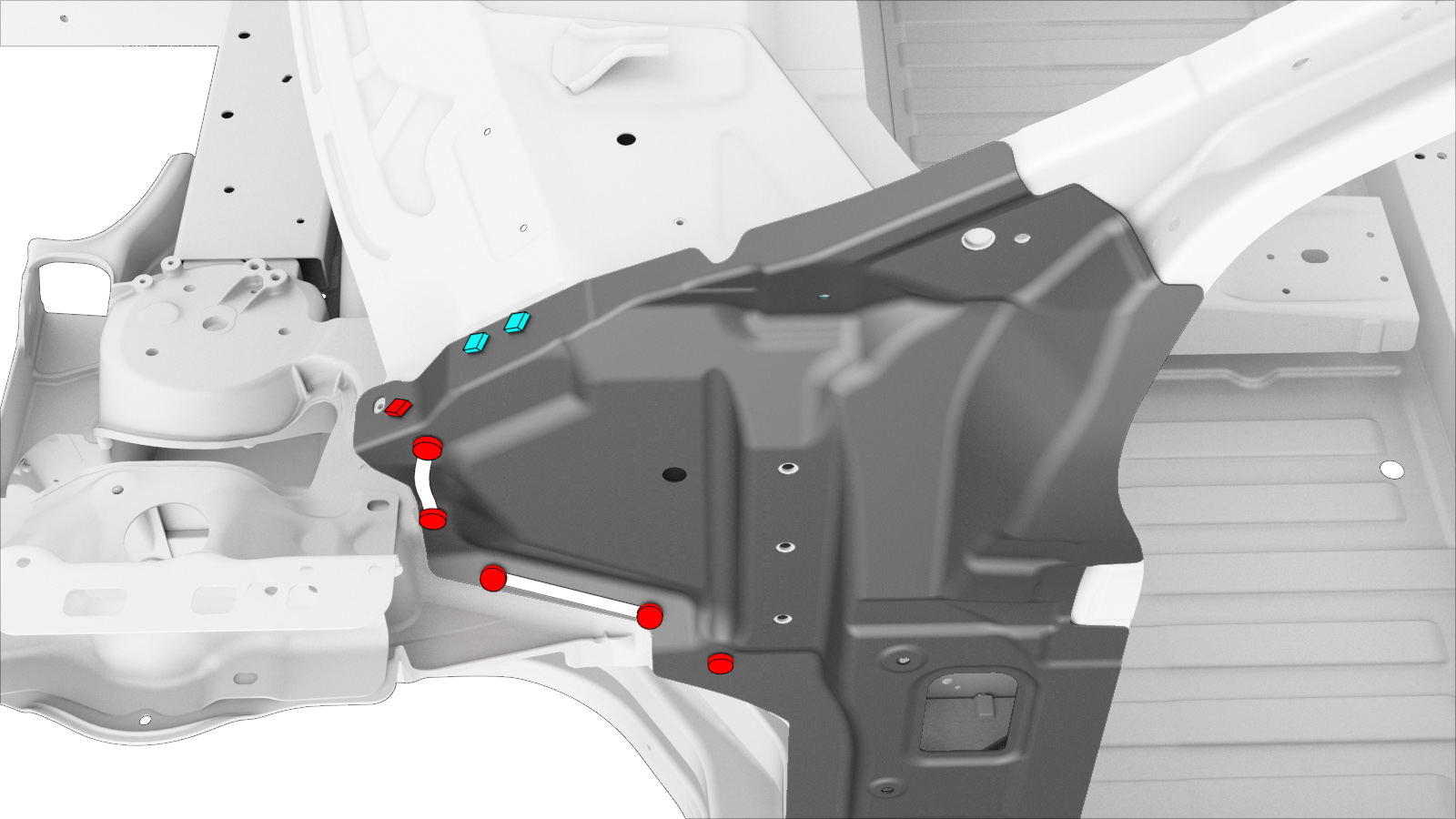

Plasser den nye komponenten og monter boltene midlertidig som vist for å sikre komponenten på plass mens konstruksjonslimet herder.
MerkFjern boltene etter at konstruksjonslimet har herdet.
-
Monter den nye komponenten eller komponentene.
Stram til bolten til 10 Nm.
-
Monter Hengselstolpeforsterkning.
-
Monter A-stolpe, forsterkningsenhet.
-
Monter A-stolpe, øvre, ytre nedre brakett.
- Utfør nødvendige operasjoner etter reparasjon.
