B-stolpe (komplett)
Korrigeringskode:
10100126702
10100126802
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | ASY B PLR COMPLETE (B–stolpe komplett) |
|
| 3 | ||
| 2 |
Flow Form-nagle S28
|
|
| 6 |
Flow Form-nagle S48
|
|
| 1 |
Bolt, sekskanthode
, DOUBLE ENDED STUD, HF, M8X25+M8X15 |
Tesla-delenummer 1060709-00-B. |
| 3 |
Bolt, sekskanthode
SCR,M8-1.25X20,HF,MAT PNT,STL,ZNC,PATCH |
Tesla-delenummer 1007580-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern Forsterkning for B-stolpe.
-
Fjern den nødvendige delen av Karosseriside utvendig for å avdekke den underliggende komponenten som skiftes ut.
-
Fjern den opprinnelige komponenten.
eller
SPR-er fra fabrikk
eller Bolter, sekskanthode
-
Slip ned skummet på den nye servicedelen for B-stolpen til den er i flukt med kantene på nylonforsterkningsblokken.
ADVARSELFjern konstruksjonsskummet i et godt ventilert område. Bruk egnet personlig verneutstyr.
-
Klargjør for montering.
eller
Konstruksjonsnagler, 6,5 mm middels
eller Flow Form-nagler, S28
eller Flow Form-nagler, S48
eller Bolter, sekskanthode
-
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.

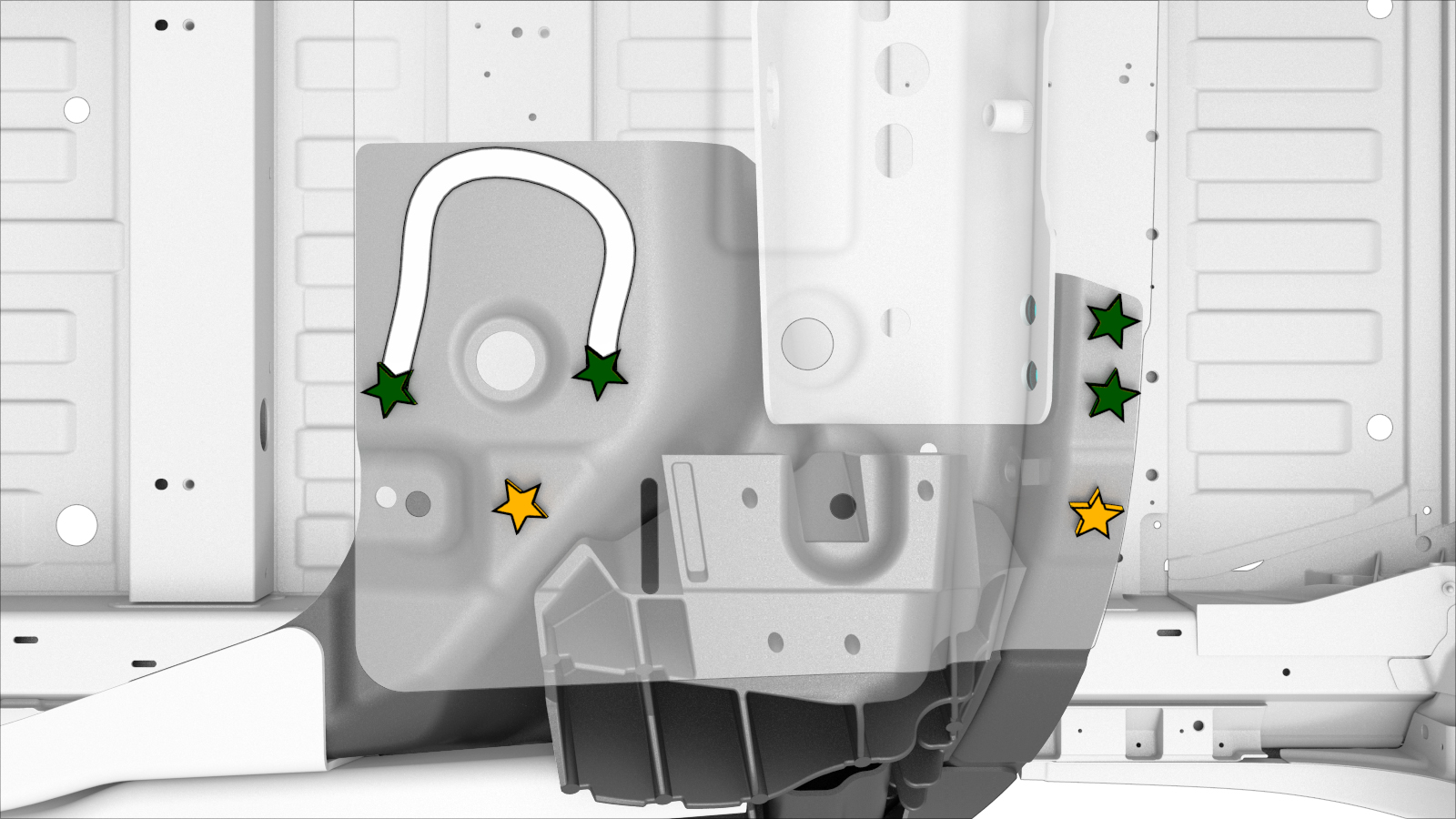

Påfør et lag med konstruksjonslim på det øverste konstruksjonsskummet i nylonforsterkningsblokken til beslagsrampen for B-stolpe (uthevet i gult). Påfør også et primerlag med konstruksjonslim på undersiden av frontlisten for tak på området markert med gult.
-
Monter Forsterkning for B-stolpe.
-
Monter den nye komponenten eller komponentene.
Stram til boltene til 25 Nm.
-
Monter den delen av Karosseriside utvendig som ble fjernet for å avdekke komponenten som skiftes ut.
- Utfør nødvendige operasjoner etter reparasjon.
