Mellomleggsplate for bakre støtfanger
Korrigeringskode:
10101819602
10101819702
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|

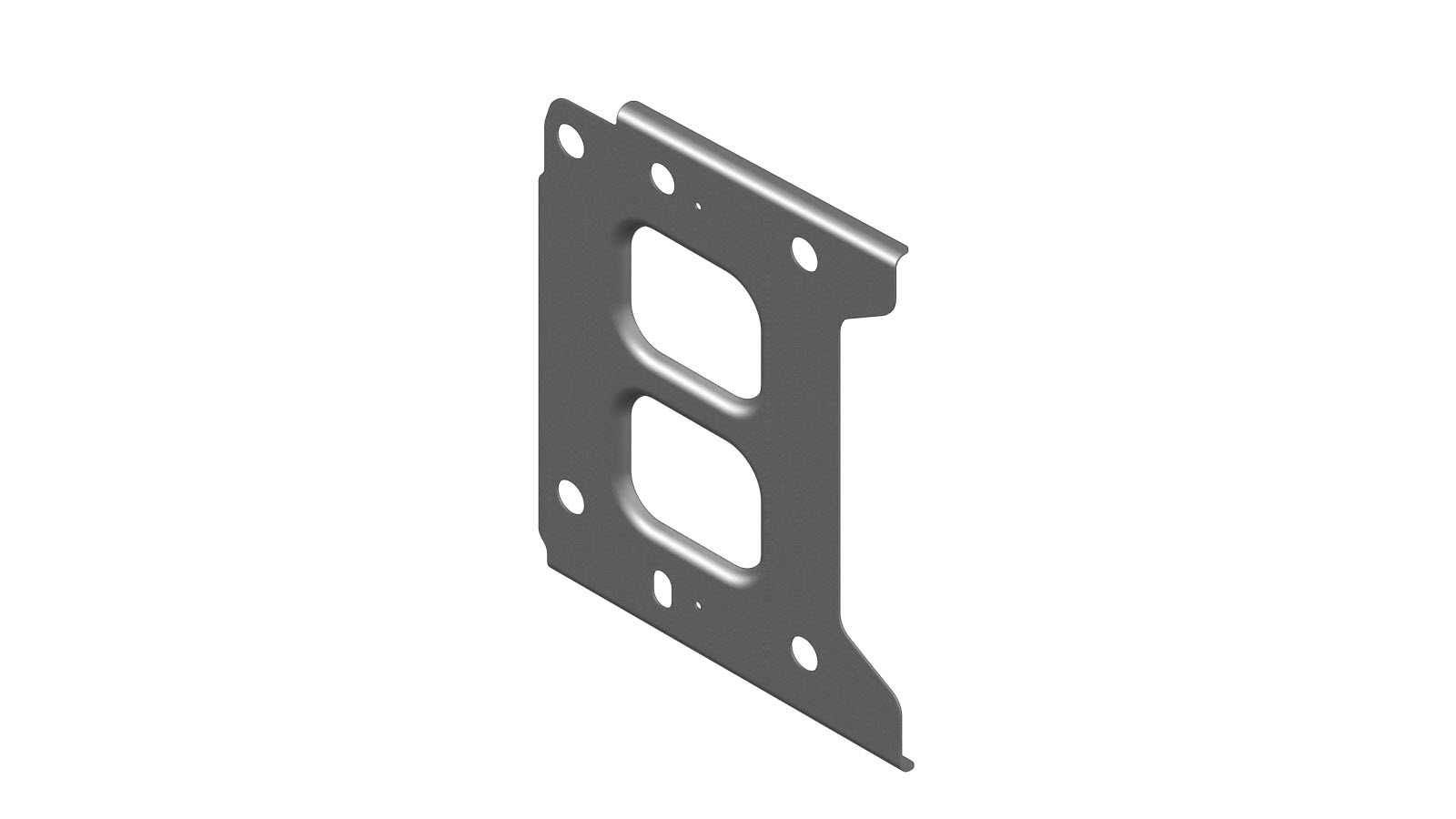

| 1 | SHIM-MX BUMPER RR (mellomleggsplate for bakre støtfanger) | |
| 2 | SPR, 5x4 | Tesla-delenummer 1026936-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern Bakre panelenhet.
-

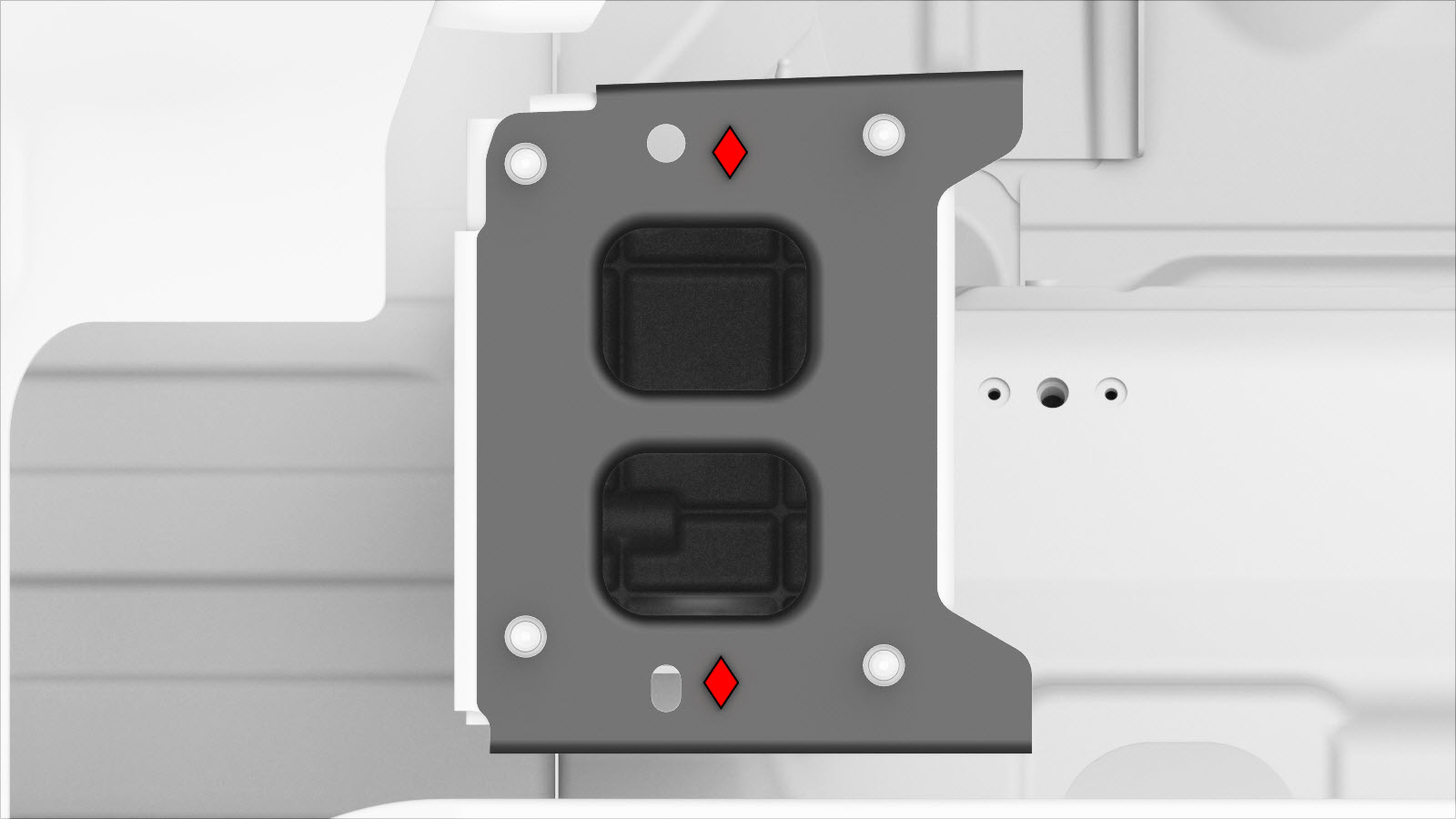

Fjern den opprinnelige komponenten.
-
Klargjør for montering.
eller SPRs, 5x4

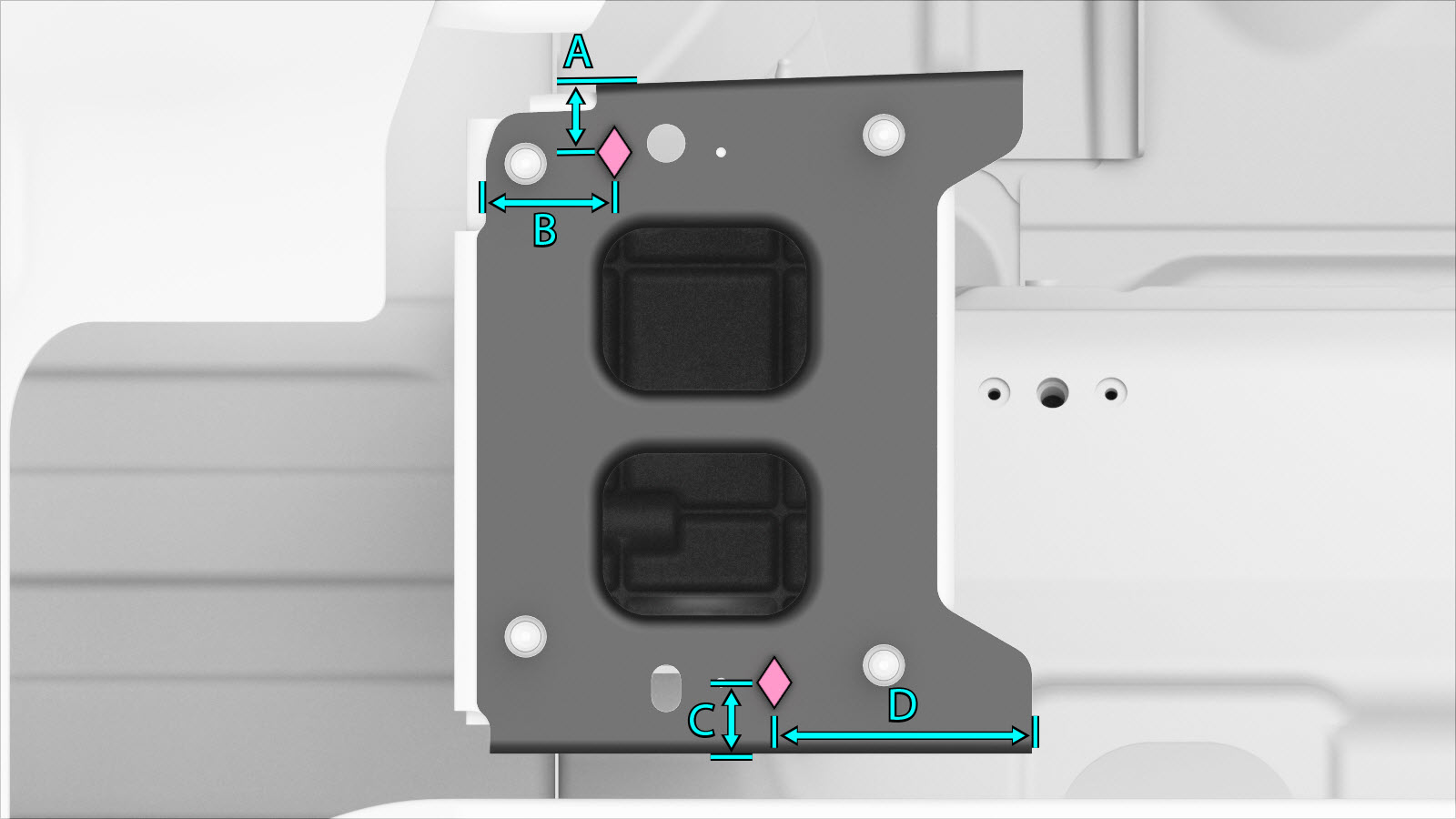

MerkFølgende Tesla SPR-dor er påkrevd for å montere denne SPR: FM 090 2120.- A = 23 mm
- B = 44 mm
- C = 24 mm
- D = 87 mm
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
- Monter den nye komponenten eller komponentene.
-
Monter Bakre panelenhet.
- Utfør nødvendige operasjoner etter reparasjon.
