Ytterste sidepanel med nedre forlengelse av C-stolpe (biler ikke bygd for Kina)
Korrigeringskode:
10100139202
10100139302
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | REAR QUARTER OUTER COMPLETE (ytre sidepanel, komplett) | |
| 12 | Konstruksjonspopnagle, 6,5 mm | |
| 23 | Forsenket nagle, 4,8 mm kort | |
| 1 | Forsenket nagle, 4,8 mm lang | |
| 14 | Flow Form-nagle S08 | |
| 9 | Flow Form-nagle S18 | |
| 7 | Flow Form-nagle S28 | |
| 3 | Flow Form-nagle S38 |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern følgende komponenter fra servicedelen for å lage den nye komponenten.
- 1 – Forsterkning for C-stolpe
- 2 – Øvre forlengelse av ytre bakre sidepanel
- 3 – Nedre hus for baklampe
- 4 – Lampehusenhet
- 5 – Nedre ytre bakre sidepanel
-

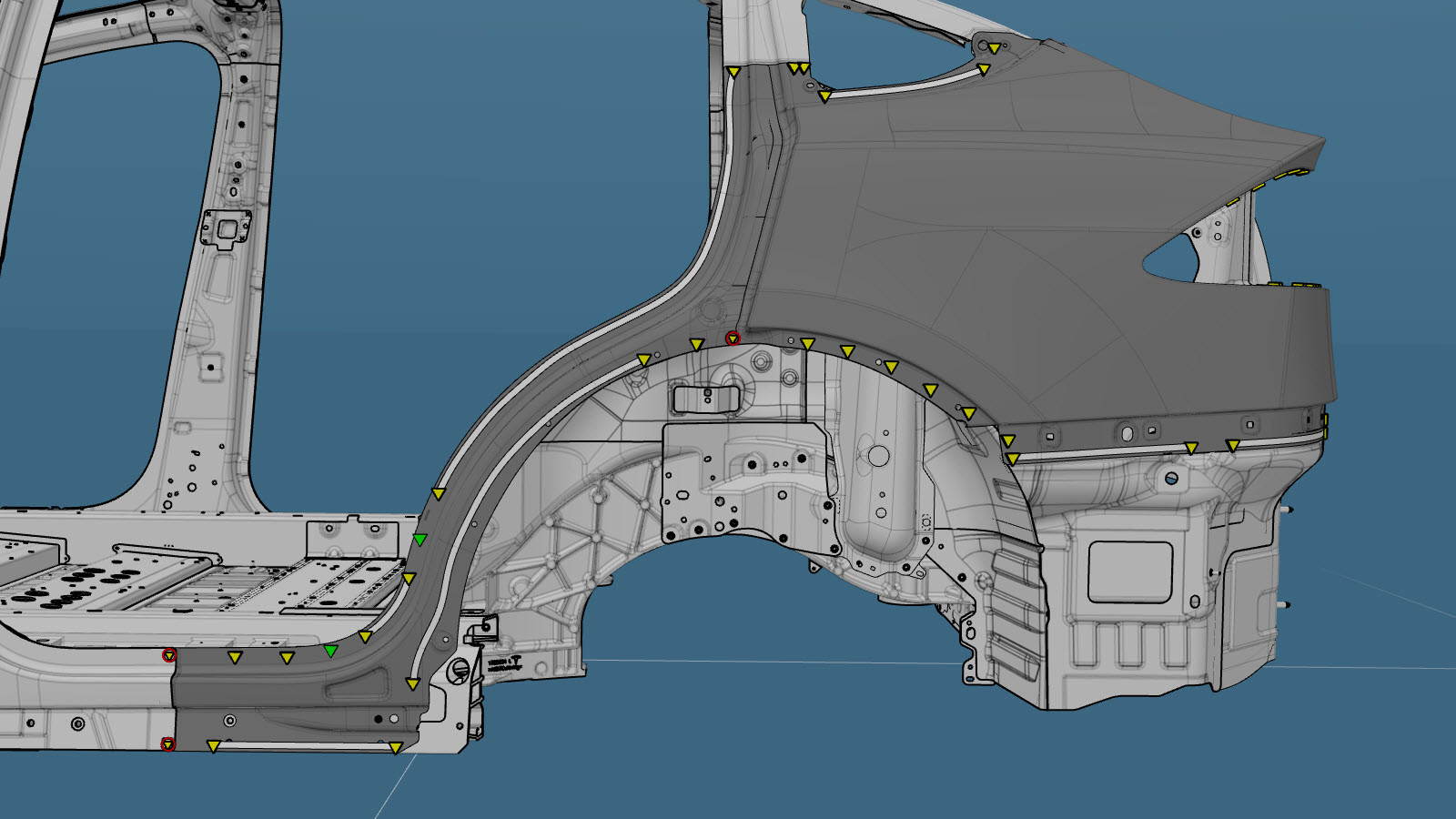

Fjern den opprinnelige komponenten.
eller Fabrikkpunktsveisinger
eller Bor gjennom fabrikkpunktsveisingerMerkNår du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.eller Fabrikklasersveisinger
-
Klargjør for montering.
MerkEn rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
eller Konstruksjonspopnagler, 6,5 mm
eller Forsenkede nagler, 4,8 mm korte
eller Forsenkede konstruksjonsnagler, 4,8 mm lange
eller Flow Form-nagler, S08
eller Flow Form-nagler, S18
eller Flow Form-nagler, S28
eller Flow Form-nagler, S38
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
- Monter den nye komponenten eller komponentene.
-
Fyll tomrommet mellom ytre sidepanel og nedre ytre sidepanel (angitt i rødt) med uretan.
- Når uretanen har herdet, bruker du tetning for å fylle sømmen.
- Utfør nødvendige operasjoner etter reparasjon.
