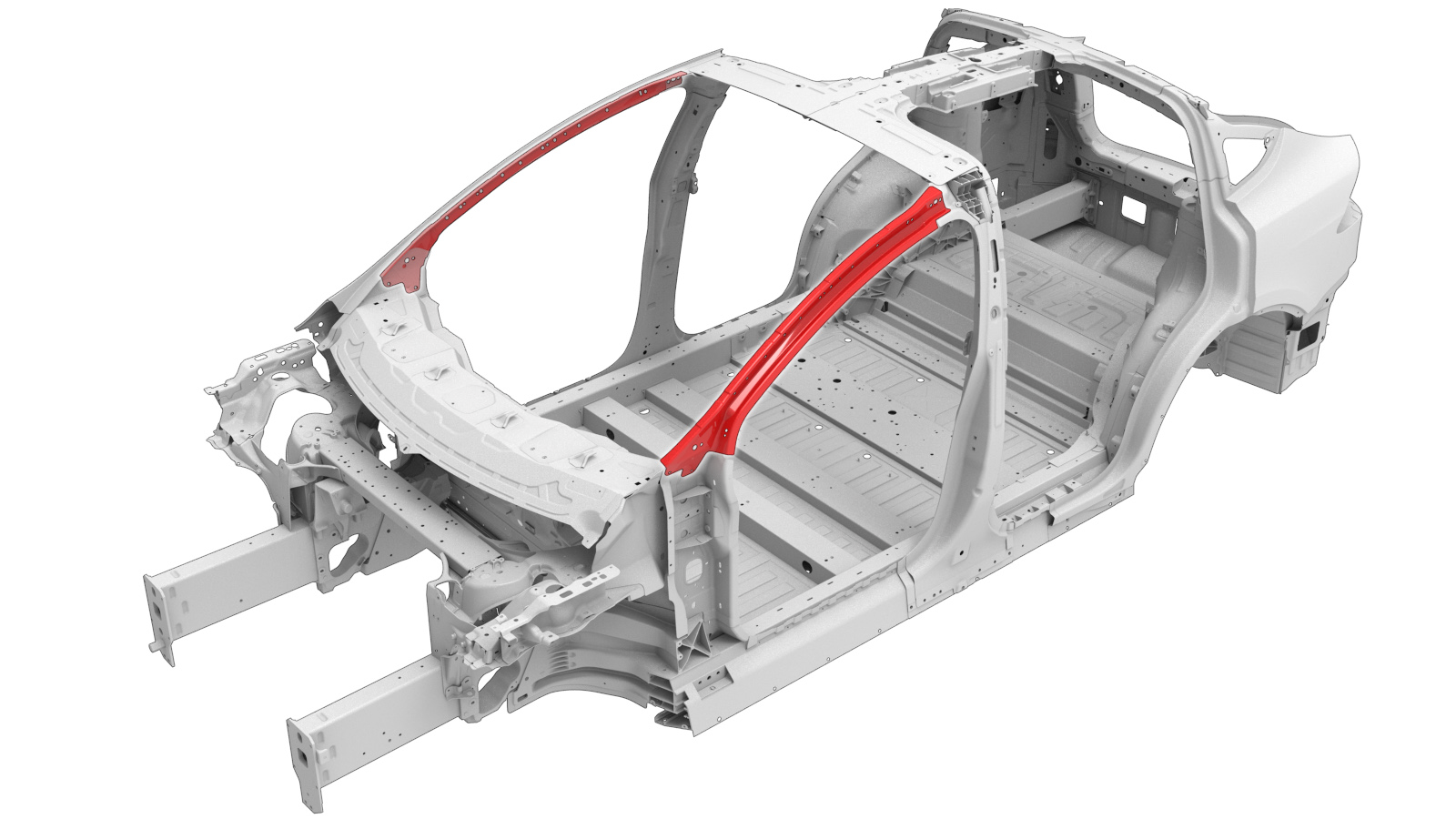

A-stolpe indre

Korrigeringskode: 10100126902 10100127002 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.

Deleliste


Antall	Beskrivelse	Bilde/merknader
1	ASY - A-PILLAR INR (A-stolpe indre)
3	SPR, 5x6 H4
1	Bolt, sekskanthode , M6x1.00x18	Tesla-delenummer 1006529-00-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern den nødvendige delen av Karosseriside utvendig for å avdekke den underliggende komponenten som skiftes ut.
Fjern A-stolpe, forsterkningsenhet.
Fjern Indre hengselstolpe.
Fjern den opprinnelige komponenten.
eller SPR-er fra fabrikk

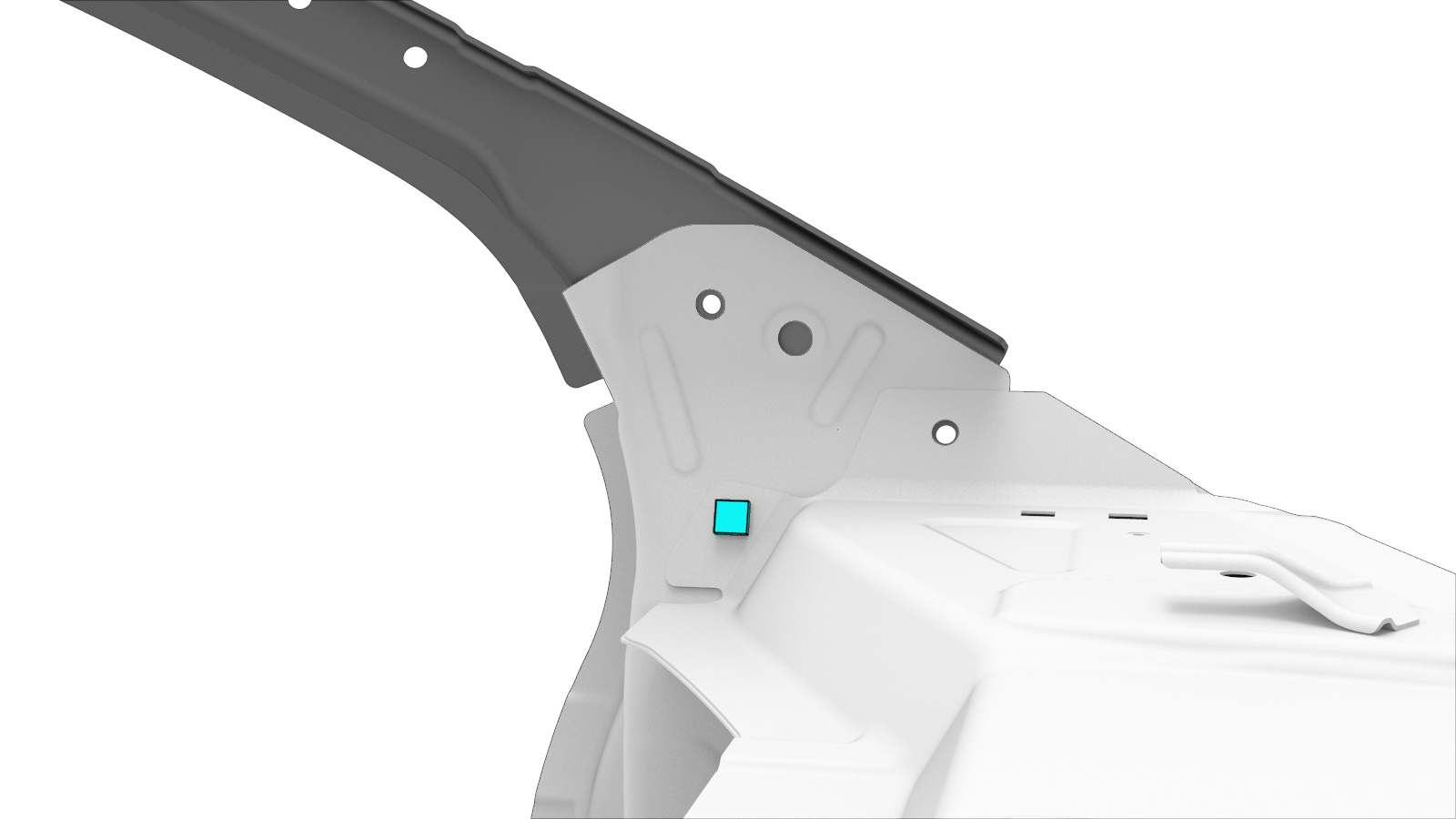

eller Bolter, sekskanthode
Klargjør for montering.
eller SPRs, 5x6 H4
- A = 7 mm
- B = 3 mm
- C = 6 mm
- D = 9 mm
- E = 7 mm
Merk
Følgende Tesla SPR-dor er påkrevd for å montere denne SPR: FM 090 2120.

eller Bolter, sekskanthode
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Stram til bolten til 10 Nm.
Monter Indre hengselstolpe.
Monter A-stolpe, forsterkningsenhet.
Monter den delen av Karosseriside utvendig som ble fjernet for å avdekke komponenten som skiftes ut.
Utfør nødvendige operasjoner etter reparasjon.
