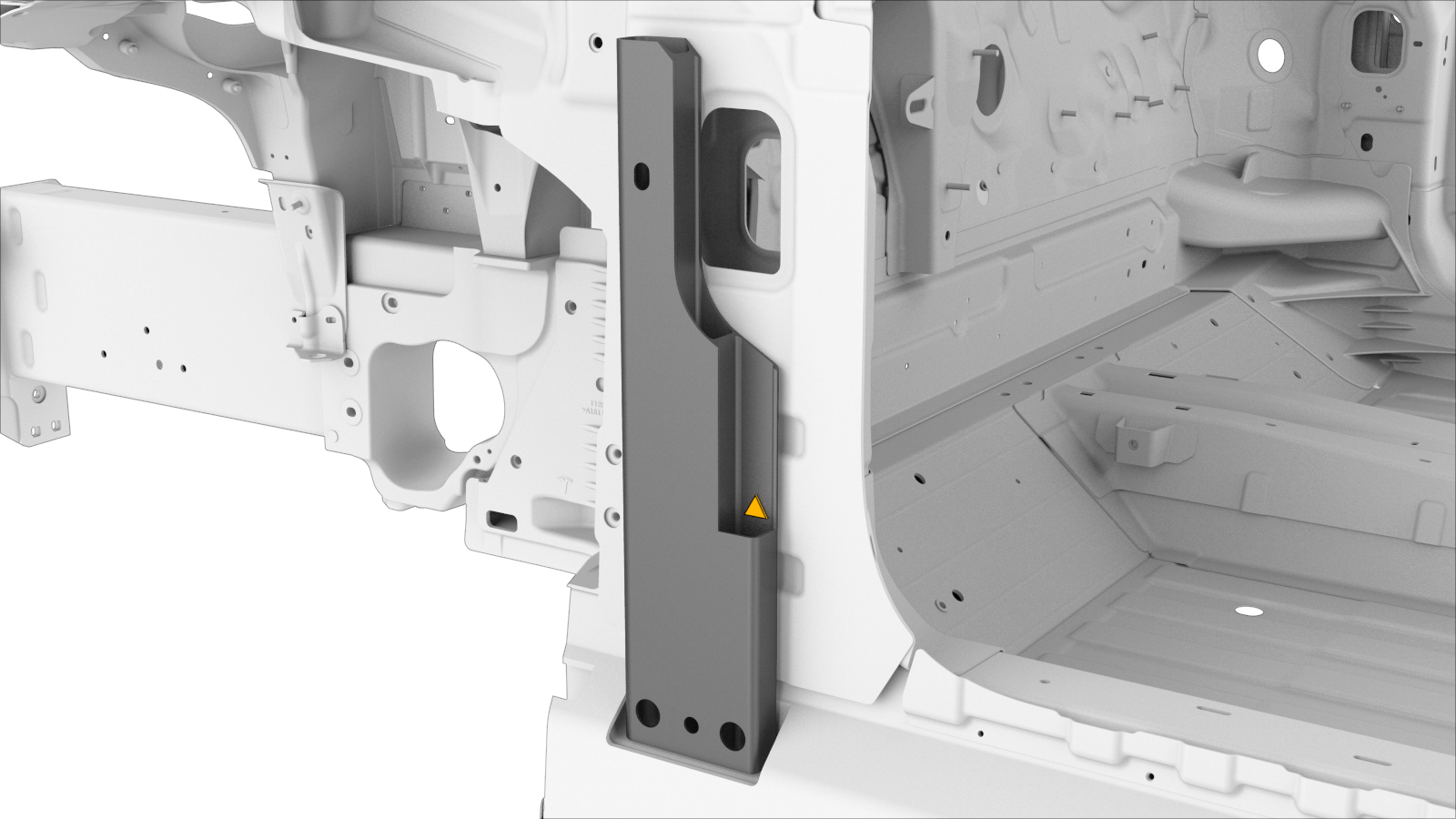

Hengselstolpeforsterkning
Korrigeringskode:
10100128202
10100128302
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|

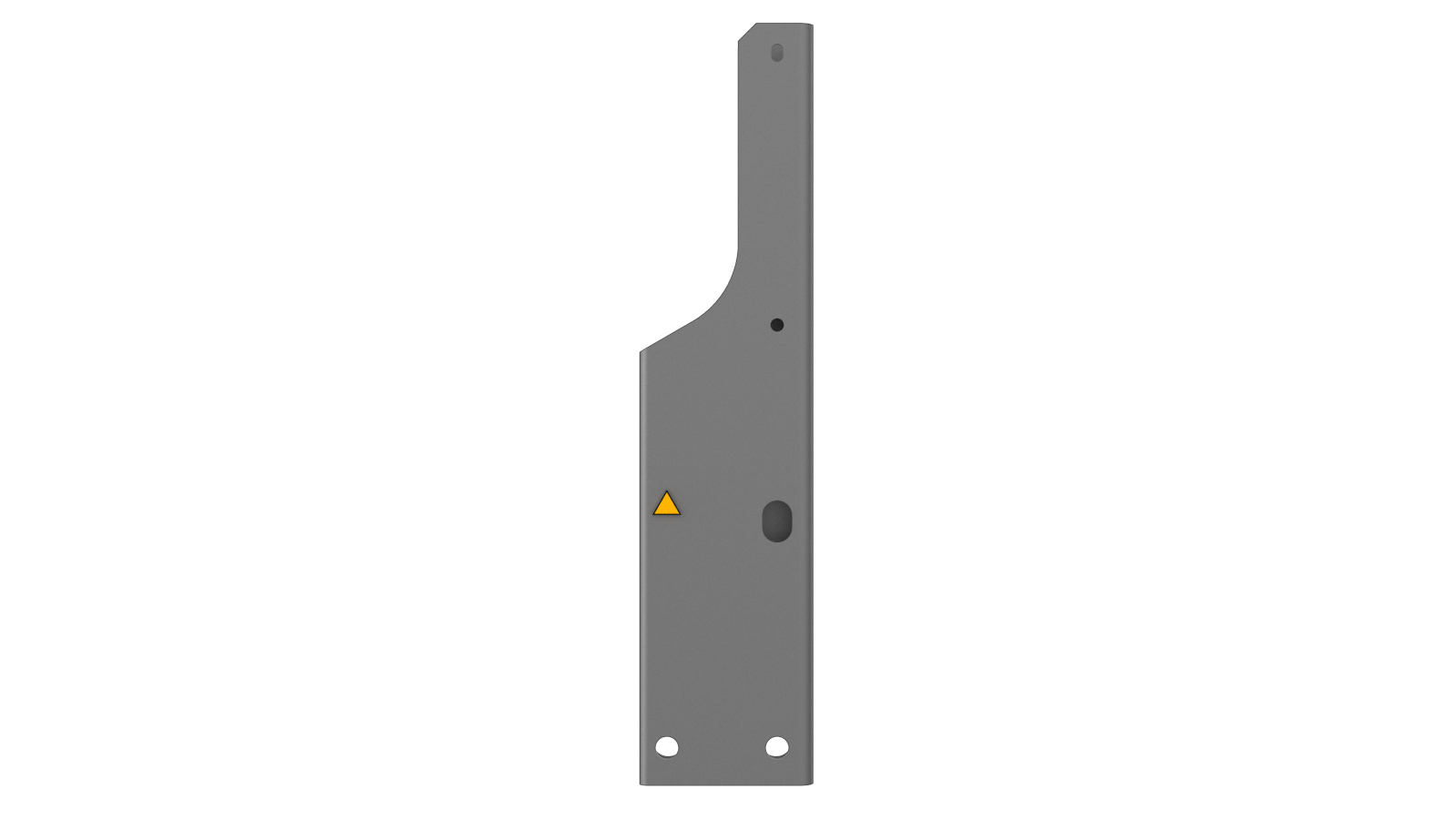

| 1 | ASY-REINF HINGE PILLAR LWR (hengselstolpeforsterkning) |
|
| 2 |
Bolt, sekskanthode
, M6x1.00x18 |
Tesla-delenummer 1006529-00-A. |
| 1 |
 Blindmutter
|
Tesla-delenummer 1038174-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern den nødvendige delen av Karosseriside utvendig for å avdekke den underliggende komponenten som skiftes ut.
-
Fjern A-stolpe, forsterkningsenhet.
-
Fjern den opprinnelige komponenten.
Blindmutter
eller Bolter, sekskanthode
Skjærelinje
Referanselinje/-punkt
- A = 85 mm
- B = 175 mm
- C = 27 mm
- D = 112 mm
-
Fjern naglemutteren fra servicedelen til hengselstolpeforsterkningen.
-
Bor et 20 mm hull i servicedelen til hengselstolpeforsterkningen på den angitte plasseringen.
Skjærelinje
Referanselinje/-punkt
- E = 20 mm
- F = 185 mm
-
Klargjør for montering.
eller Bolter, sekskanthode
Blindmutter
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter den nye komponenten eller komponentene.
Stram til boltene til 10 Nm.
-
Monter A-stolpe, forsterkningsenhet.
-
Monter den delen av Karosseriside utvendig som ble fjernet for å avdekke komponenten som skiftes ut.
- Utfør nødvendige operasjoner etter reparasjon.
