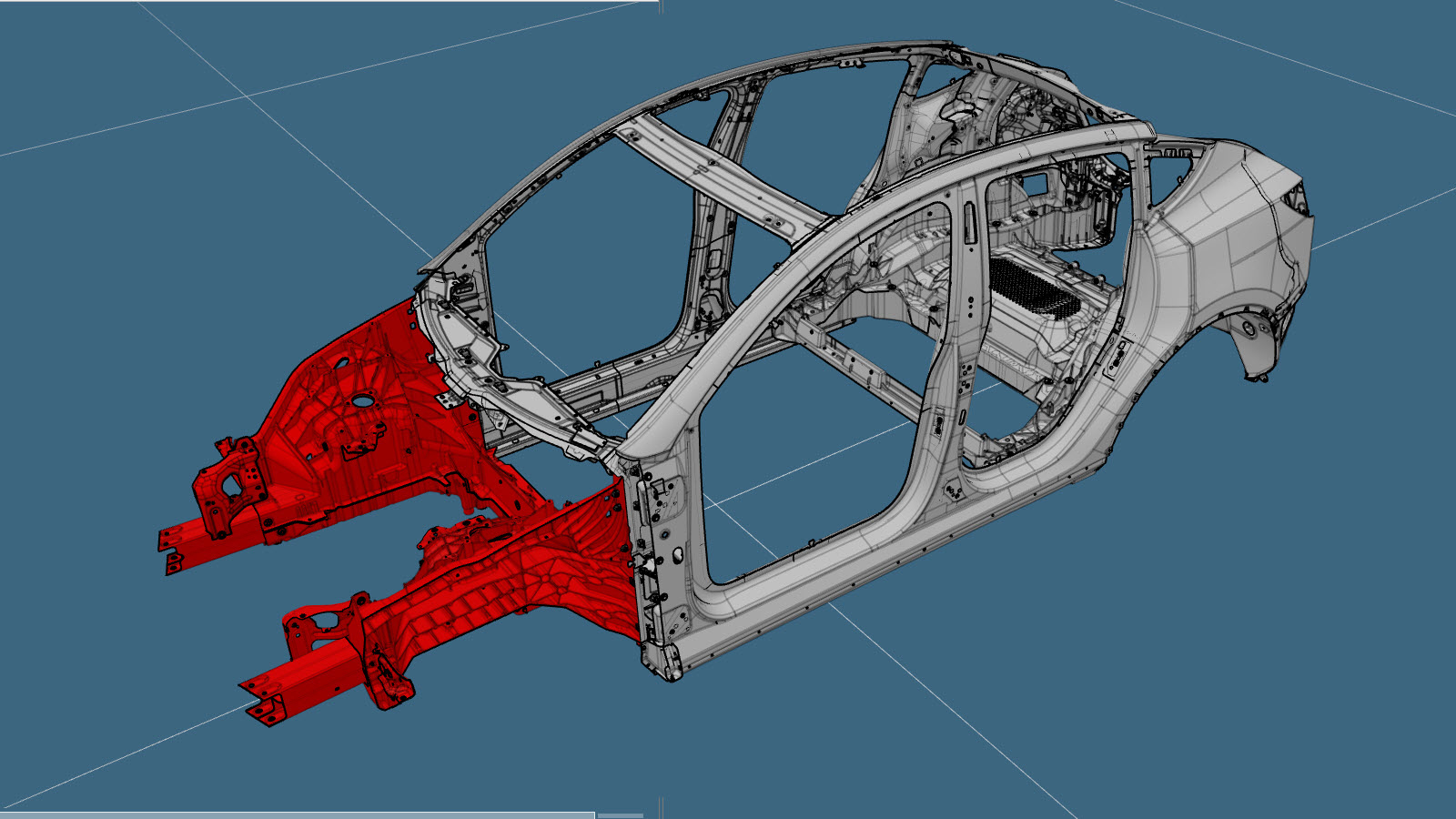

Parte inferior dianteira da carroçaria fundida (veículos construídos depois de 7 de fevereiro de 2024)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para a reparação da parte inferior dianteira da carroçaria fundida para obter mais informações.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	FUB COMPLETE WITH DASH - CAST FUB (parte inferior dianteira da carroçaria fundida)
4	Rebite oco S38
1	REMENDO DE PELÍCULA DE BUTILO 90x70x1 MM	Número de peça Tesla 1032245-00-A.
14	PARAFUSO,TEP,M10-1.5x35	Número de peça Tesla 1618776-00-B.
2	T2000,M8x1.25-30,HH,[109-I],G1009,SERR	Número de peça Tesla 1637725-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o Cobertura dianteira da parte lateral exterior da carroçaria do lado esquerdo e direito.

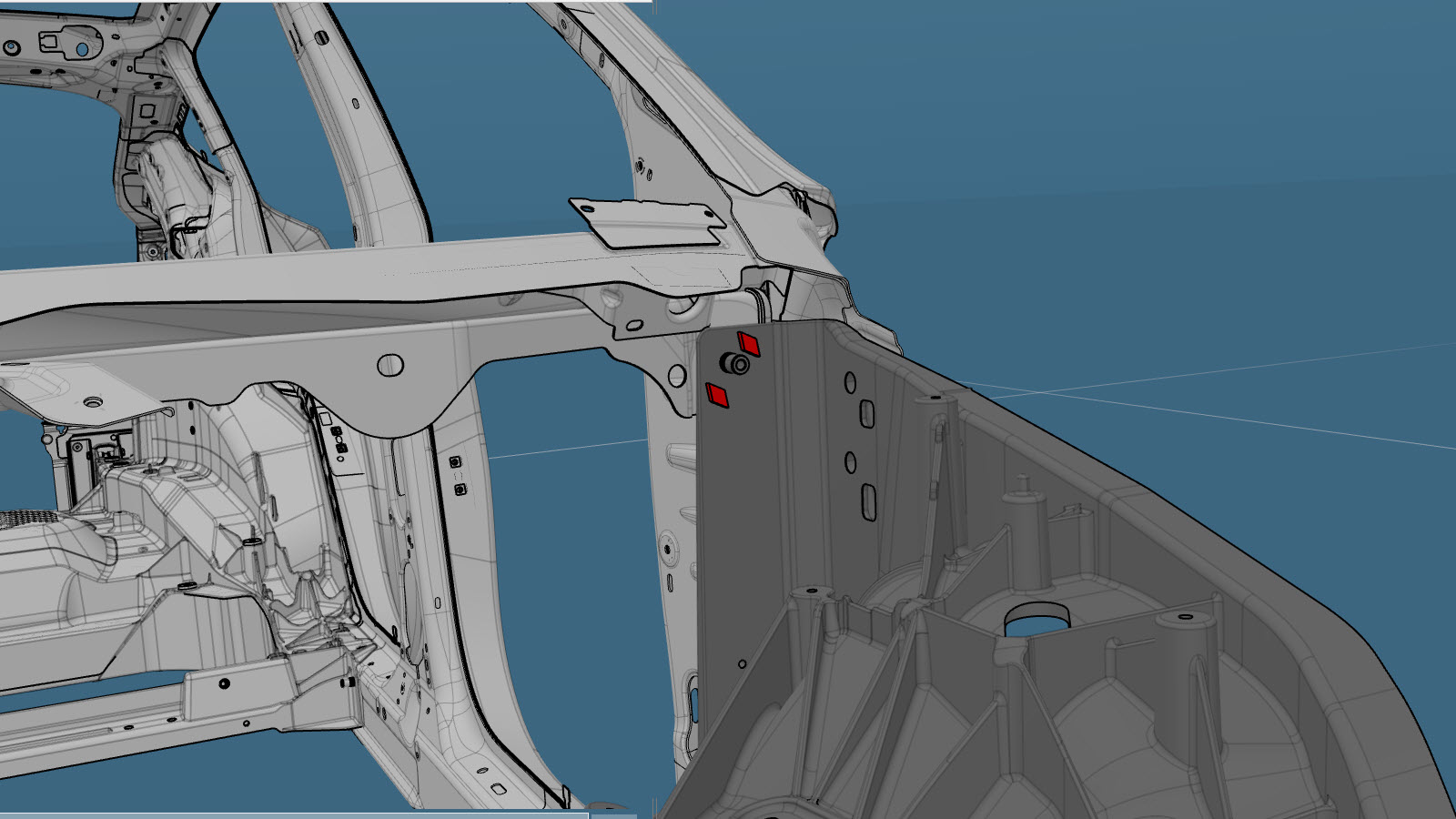

Retire as peças indicadas abaixo da nova peça de manutenção para criar o novo componente.
- 1 - PLACA DE LIGAÇÃO DA PARTE LATERAL DA CARENAGEM DO LADO ESQUERDO
- 2 - PLACA DE LIGAÇÃO DA PARTE LATERAL DA CARENAGEM DO LADO DIREITO
- 3 - CONJUNTO DA CARENAGEM MY GFB

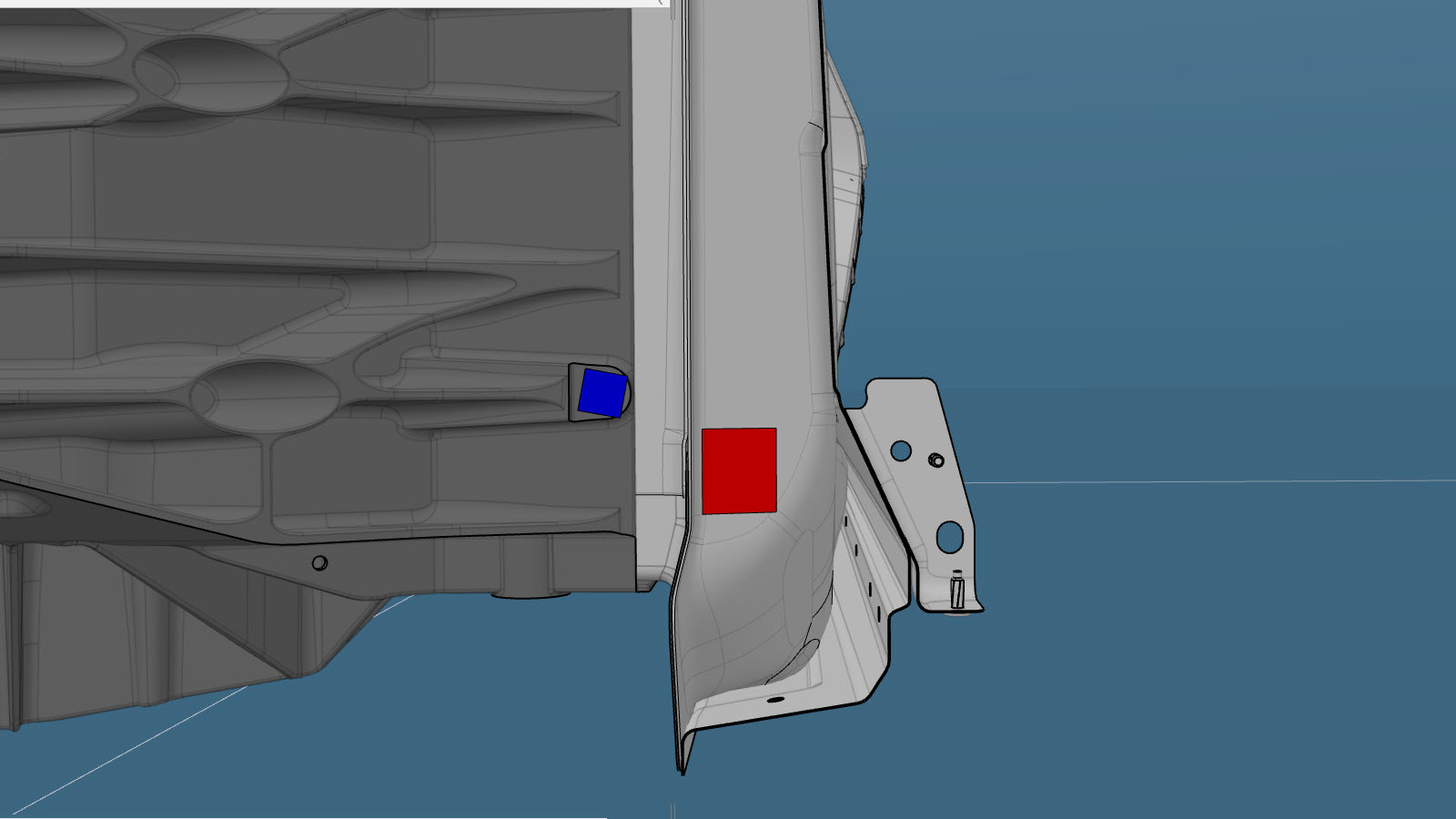

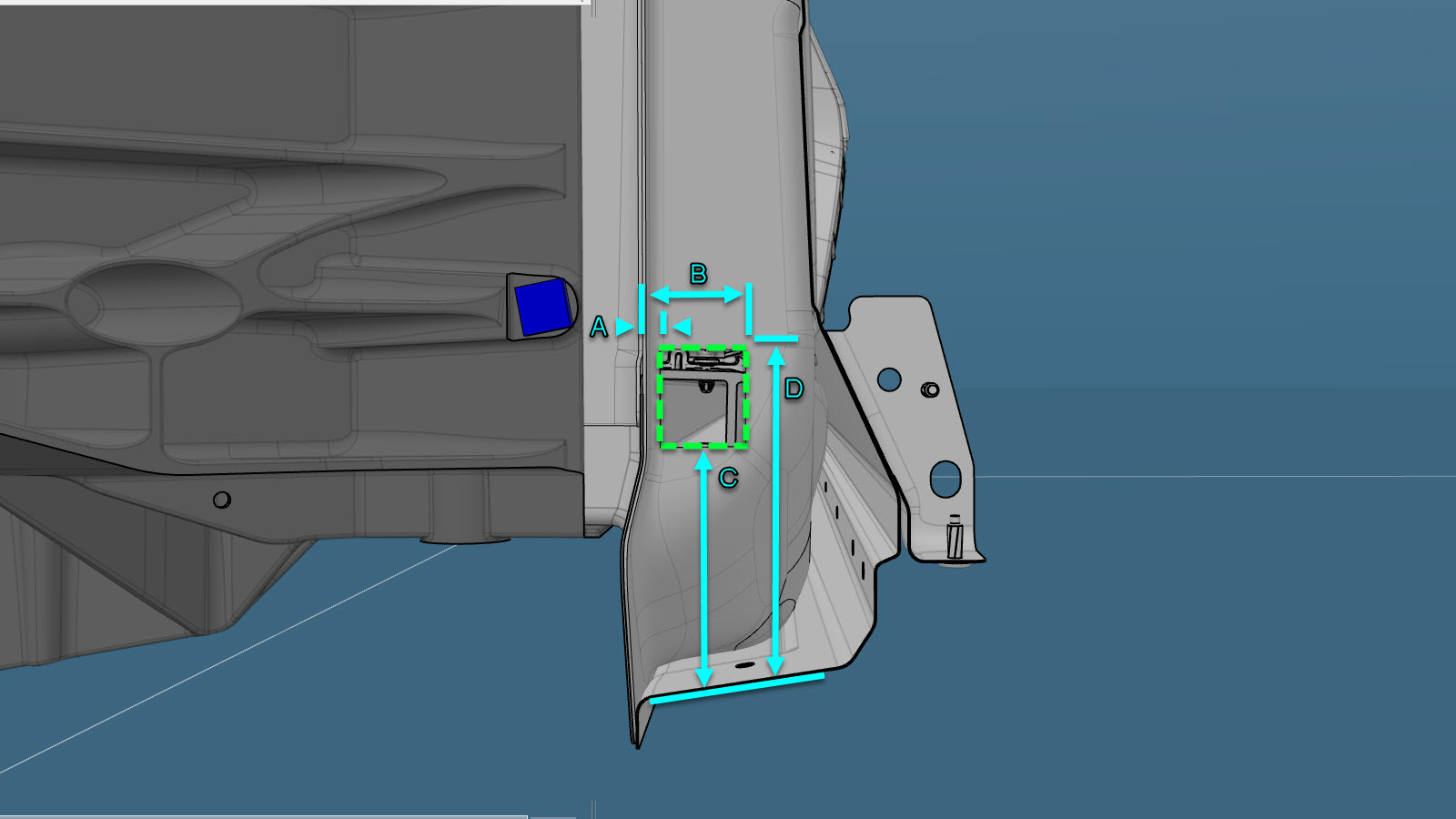

Corte uma janela de acesso no novo componente do lado esquerdo e direito.
Linha de corte

Ponto/linha de referência
- A = 10 mm.
- B = 44 mm.
- C = 90 mm.
- D = 129 mm.

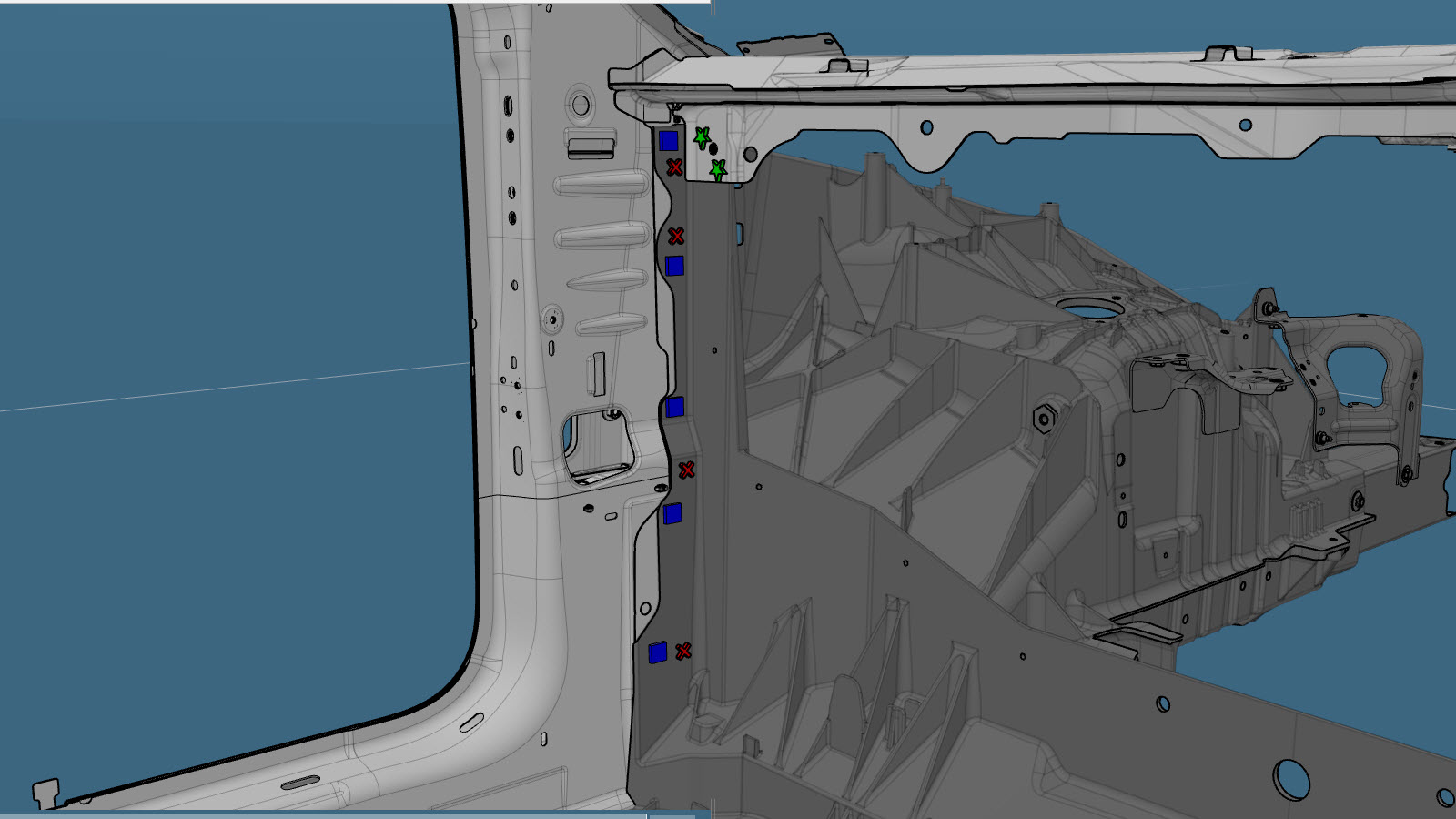

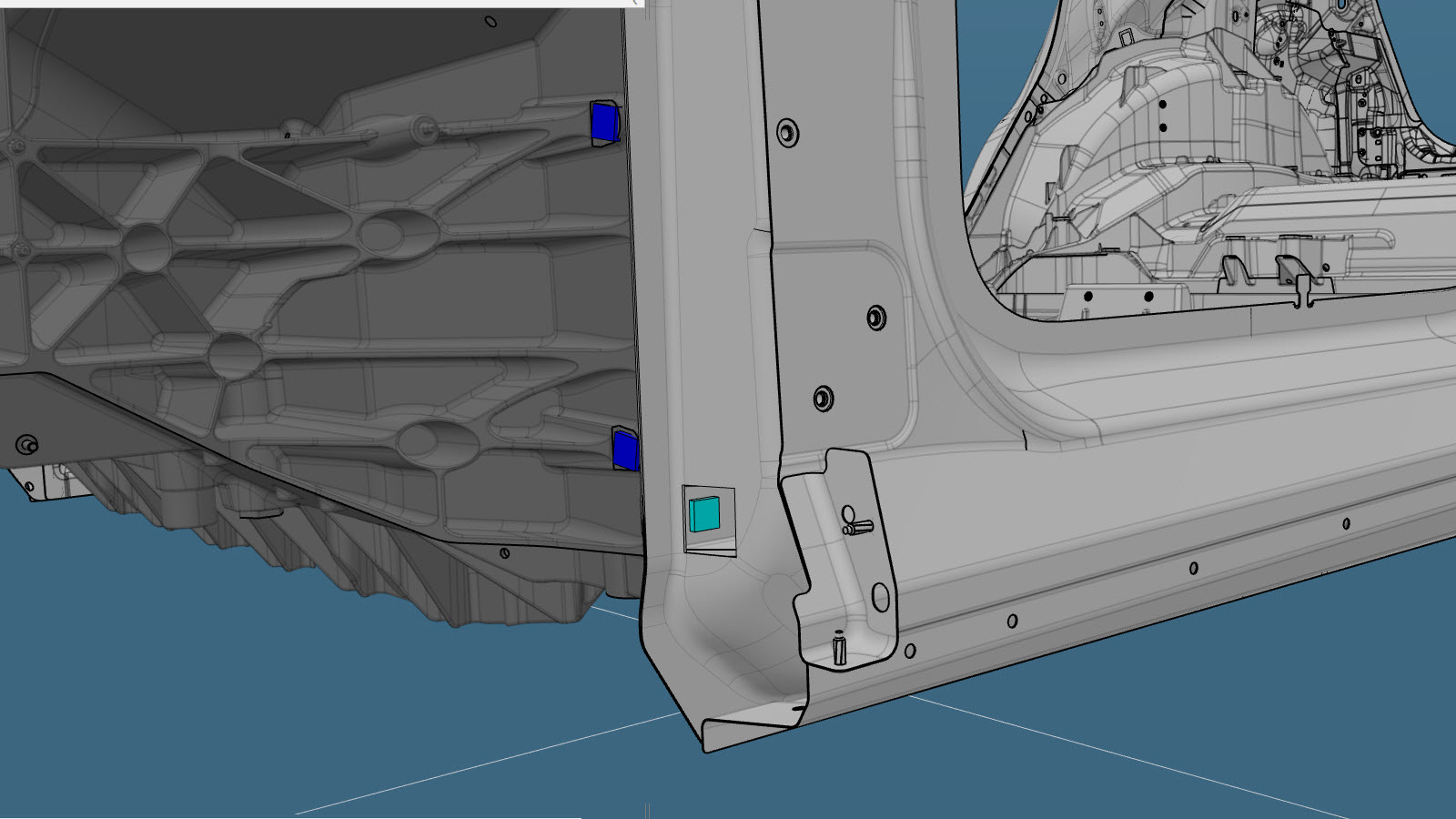

Remova o componente original.
ou SPR de fábrica
ou parafuso, cabeça Torx

ou parafusos

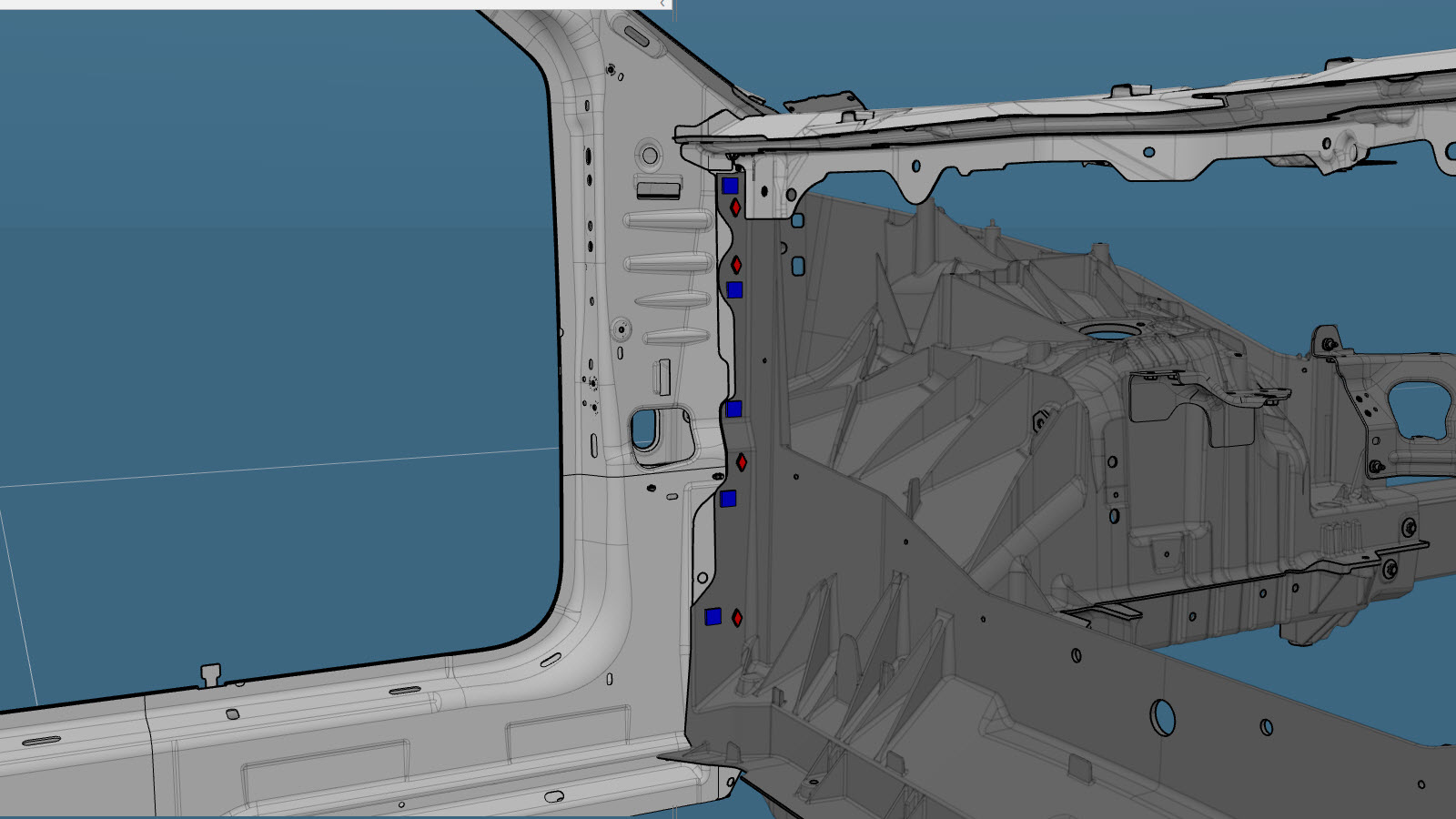

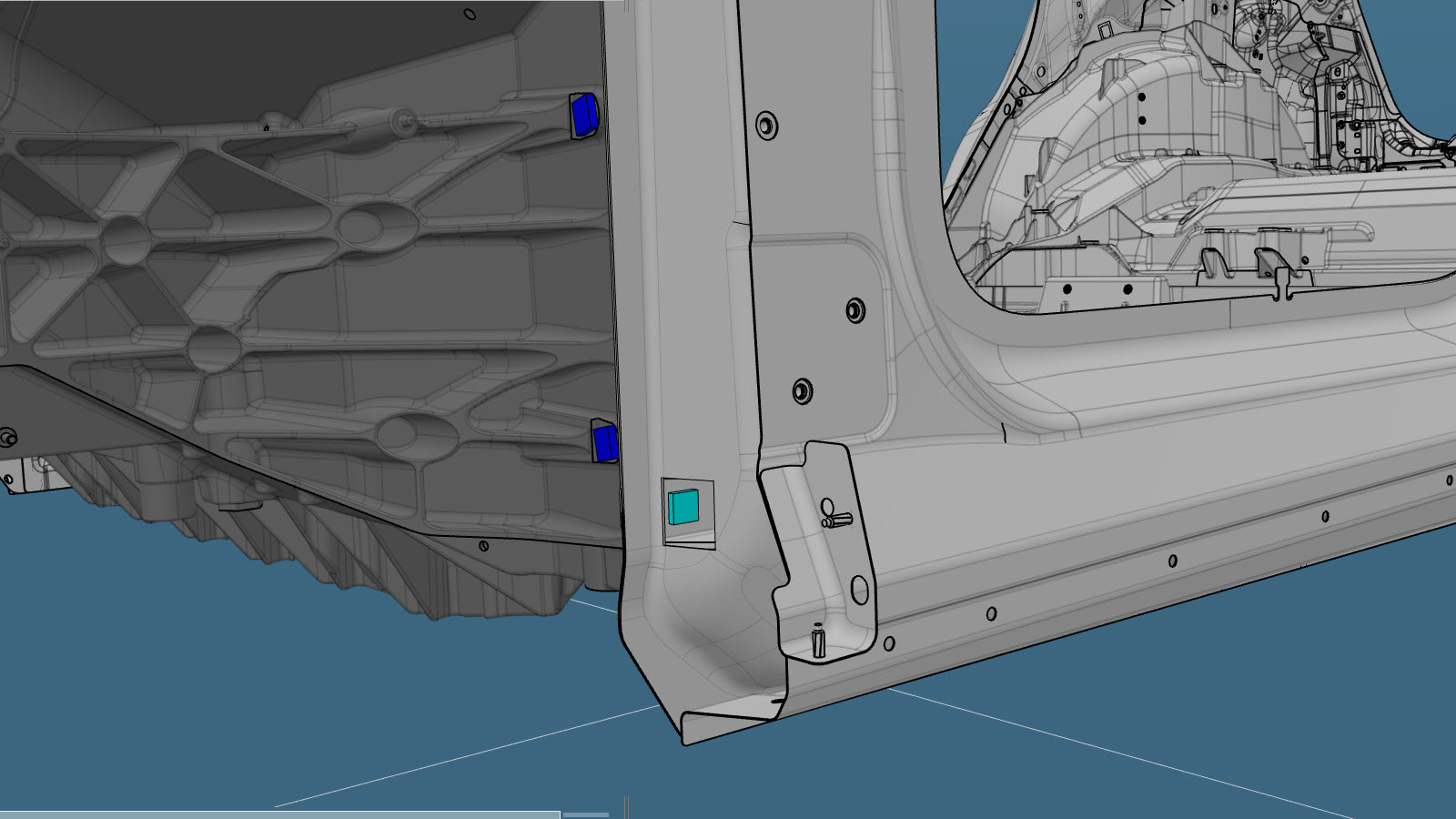

Prepare a instalação.

Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites ocos, S38

ou parafuso, cabeça Torx

ou parafusos
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos da seguinte forma:
- PARAFUSO, TEP, M10-1.5x35. Parafusos (5 em cada lado) (número de peça Tesla 1618776-00-B) que fixam a parte inferior dianteira da carroçaria à parte interior do aro da porta (lado interior): 50 Nm.
- PARAFUSO, TEP, M10-1.5x35. Parafusos (2 em cada lado) (número de peça Tesla 1618776-00-B) que fixam a parte inferior dianteira da carroçaria à parte interior do aro da porta (lado exterior): 65 Nm.
- T2000,M8x1.25-30,HH,[109-I],G1009,SERR. Parafuso (1 em cada lado) (número de peça Tesla 1637725-00-A) que fixam a parte inferior dianteira da carroçaria ao encaixe da soleira lateral: 48 Nm.
Corte o REMENDO DE PELÍCULA DE BUTILO em dois pedaços de 45x50 mm e utilize-os para tapar o acesso cortado nos componentes da parte exterior do aro da porta do lado esquerdo e direito.
Instale o Cobertura dianteira da parte lateral exterior da carroçaria do lado esquerdo e direito.
Realize quaisquer operações pós-reparação necessárias.
