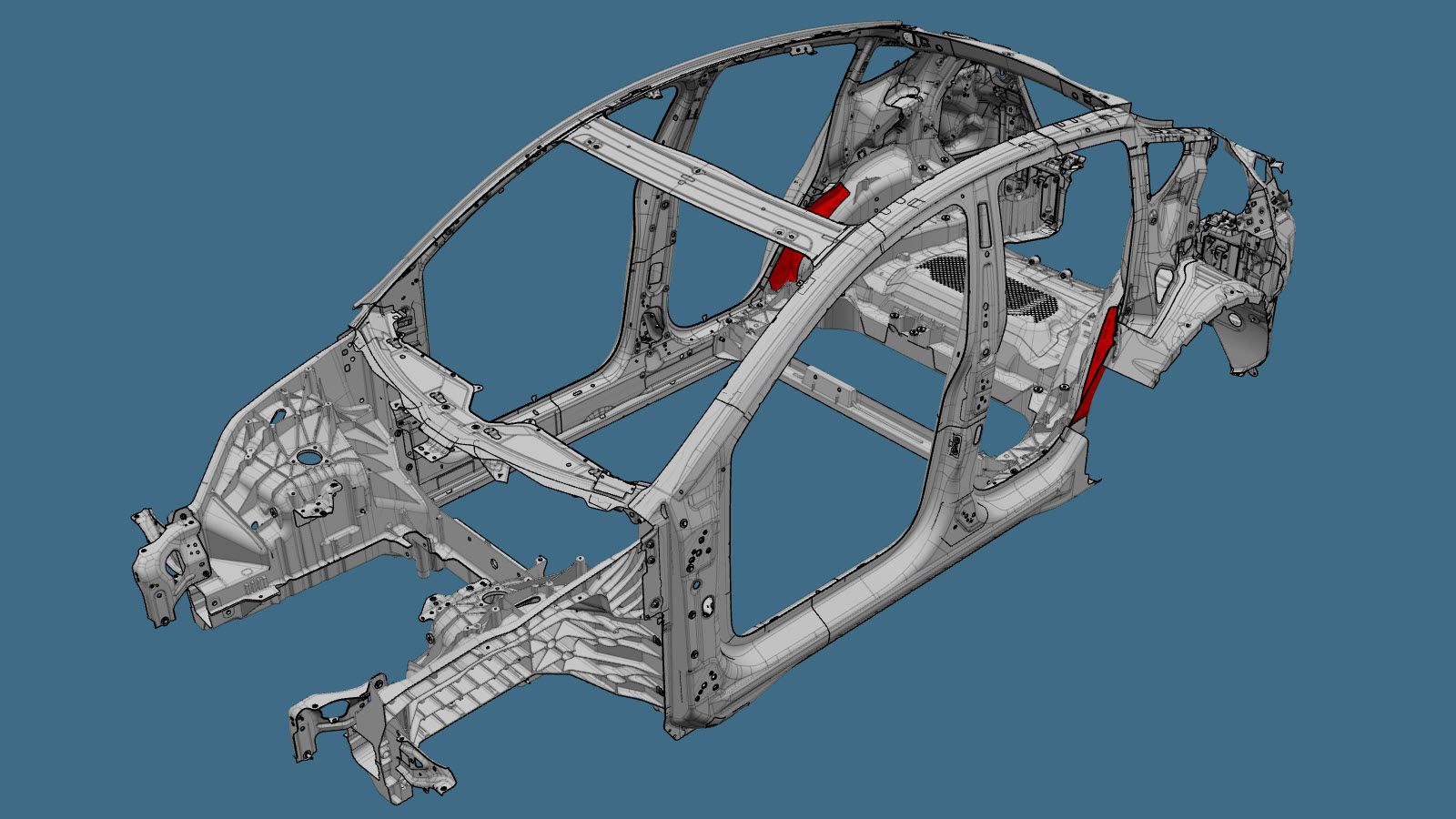

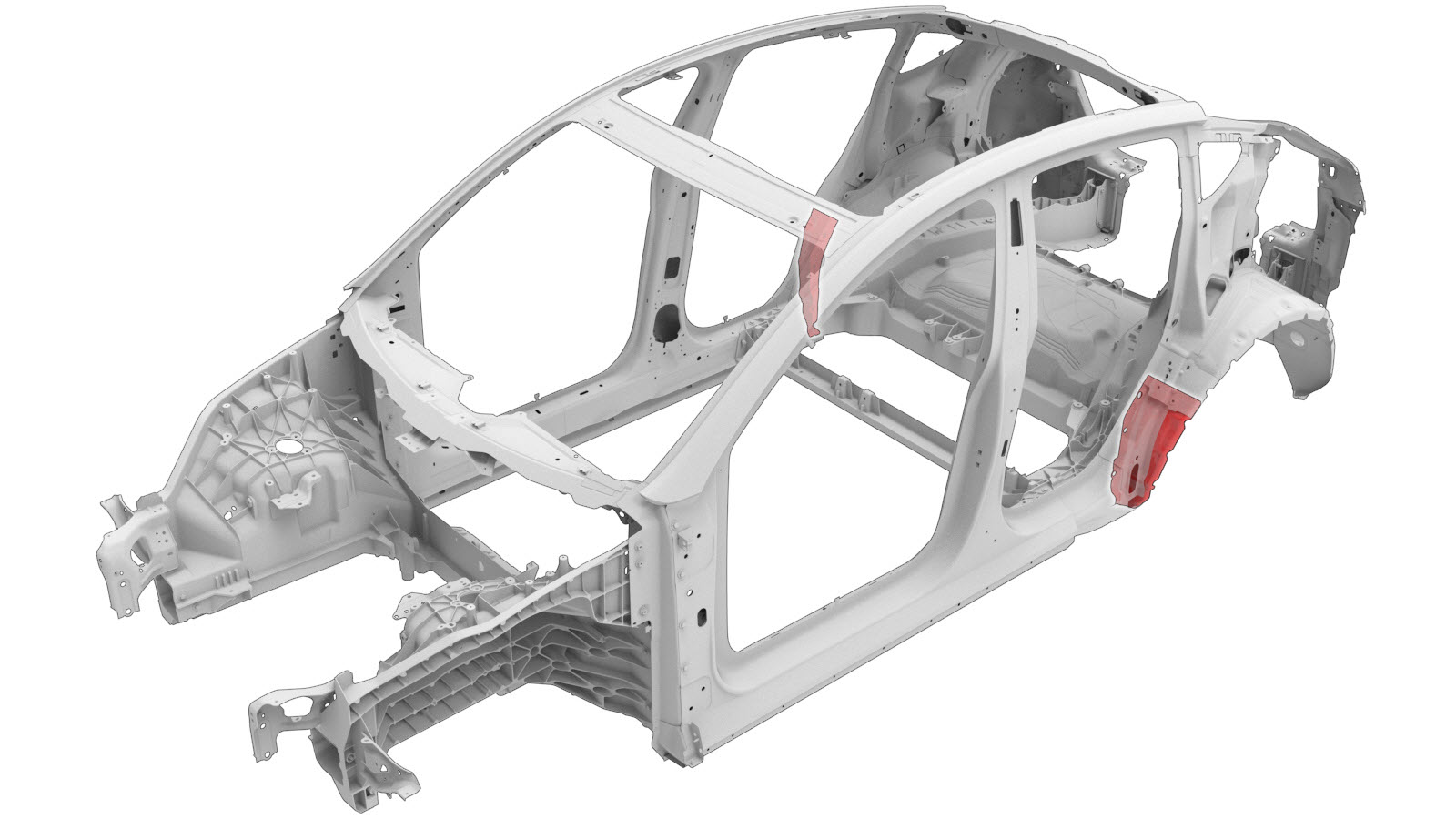

Parte interior da cava da roda (secção dianteira) (Veículos construídos depois de 22 de setembro de 2024)

Lista de peças

Quantidade Descrição Imagem/Notas

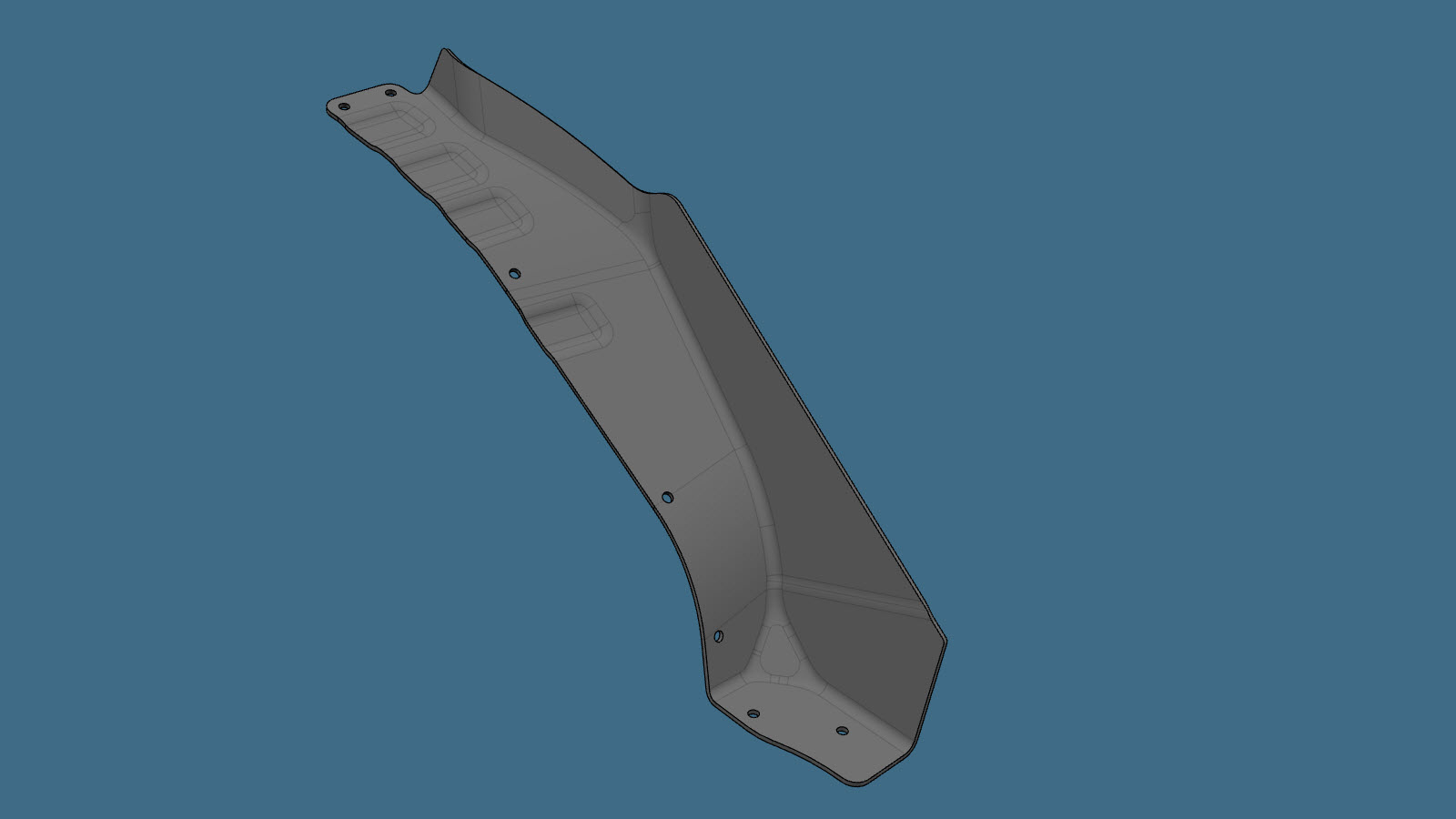

1 PAINEL DE ASSISTÊNCIA DA CAVA DA RODA DIANTEIRA DO MY EM RUB (secção dianteira da cava da roda)
7 Rebite estrutural de resistência elevada, 6,5 mm
1 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Extensão da cava da roda (dianteira).
  2. Remova o componente original.

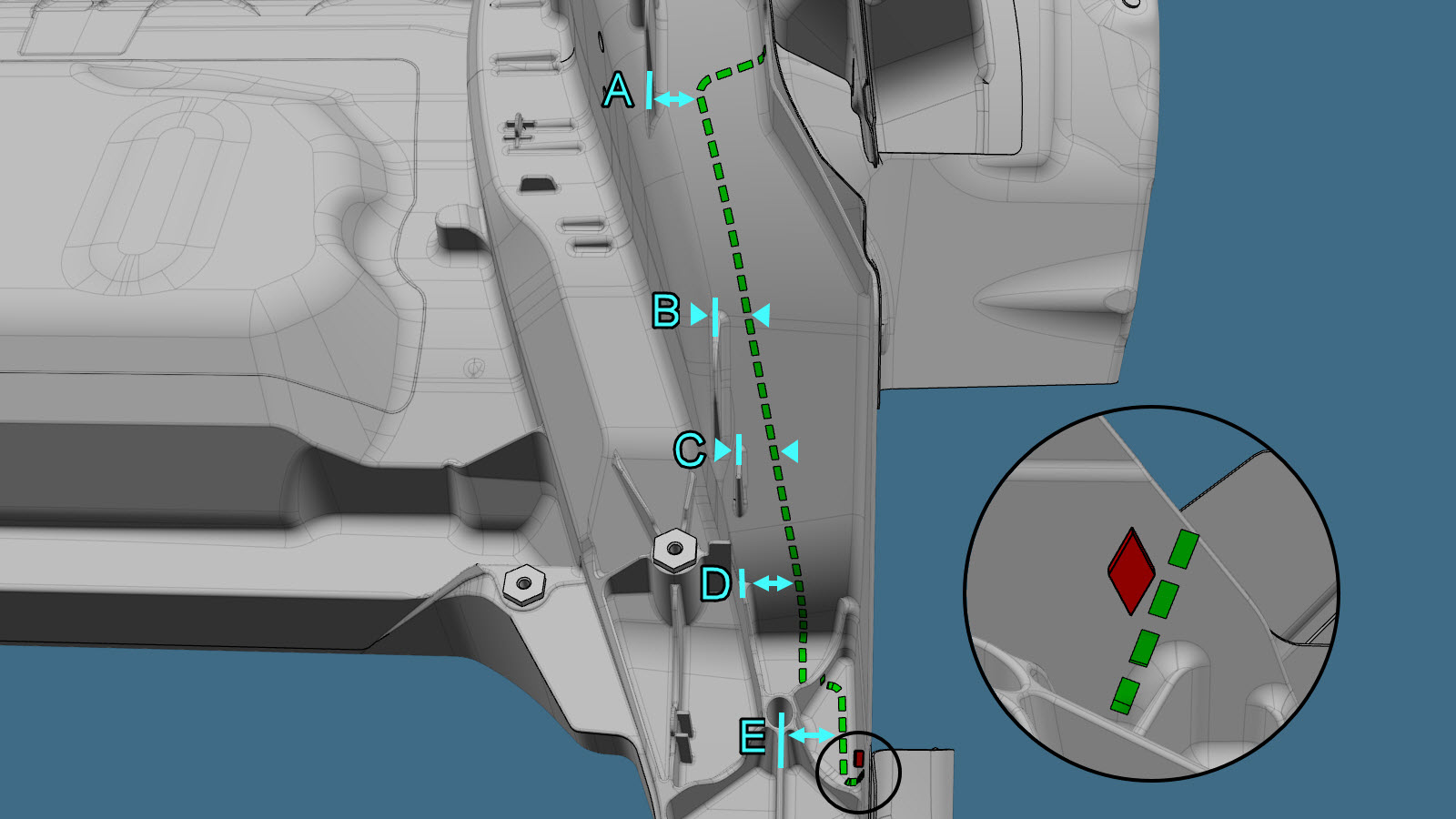

    Ponto/linha de referência
    Linha de corte
    • A = 36 mm
    • B = 26 mm
    • C = 28 mm
    • D = 45 mm
    • E = 44 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    As dimensões apresentadas indicam que os limites exteriores (tamanho máximo) da área de reparação, e uma área de reparação mais reduzida, podem ser cortados. Se os danos excederem esta área, contacte a equipa da Tesla dedicada a reparações após uma colisão para obter assistência.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize a peça de assistência como referência para a remoção de material da parte inferior traseira da carroçaria fundida. Corte em massa, conforme necessário, até a peça de assistência encaixar na área de reparação.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A restante porção da cava da roda deve sobrepor-se à peça de assistência um mínimo de 25 mm nas áreas interiores.

    ou SPR de fábrica

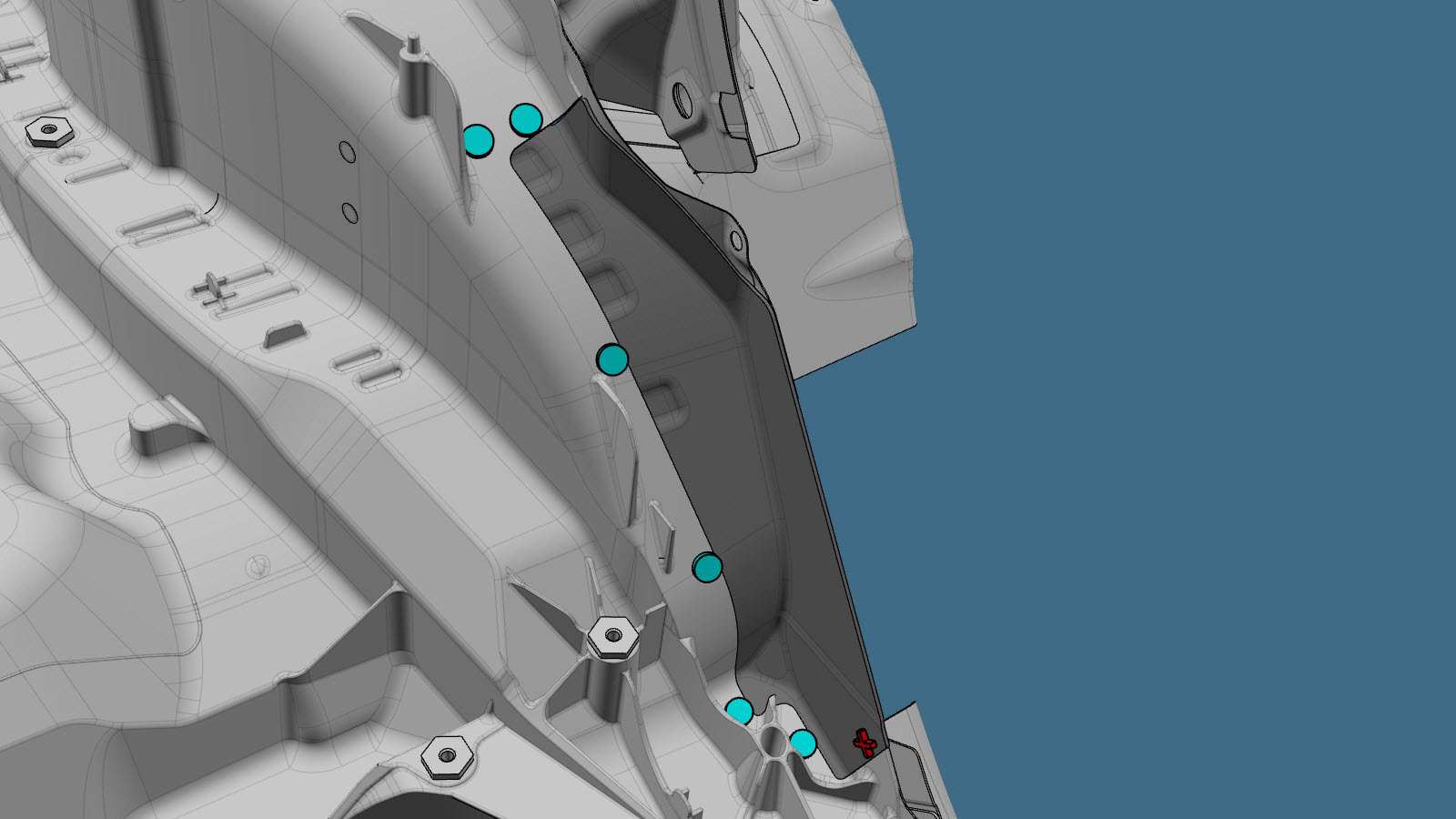

  3. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    A peça de assistência é instalada a partir da parte inferior da cava da roda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    Ponto/linha de referência

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A restante porção da cava da roda deve sobrepor-se à peça de assistência um mínimo de 25 mm nas áreas interiores.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites ocos, S38

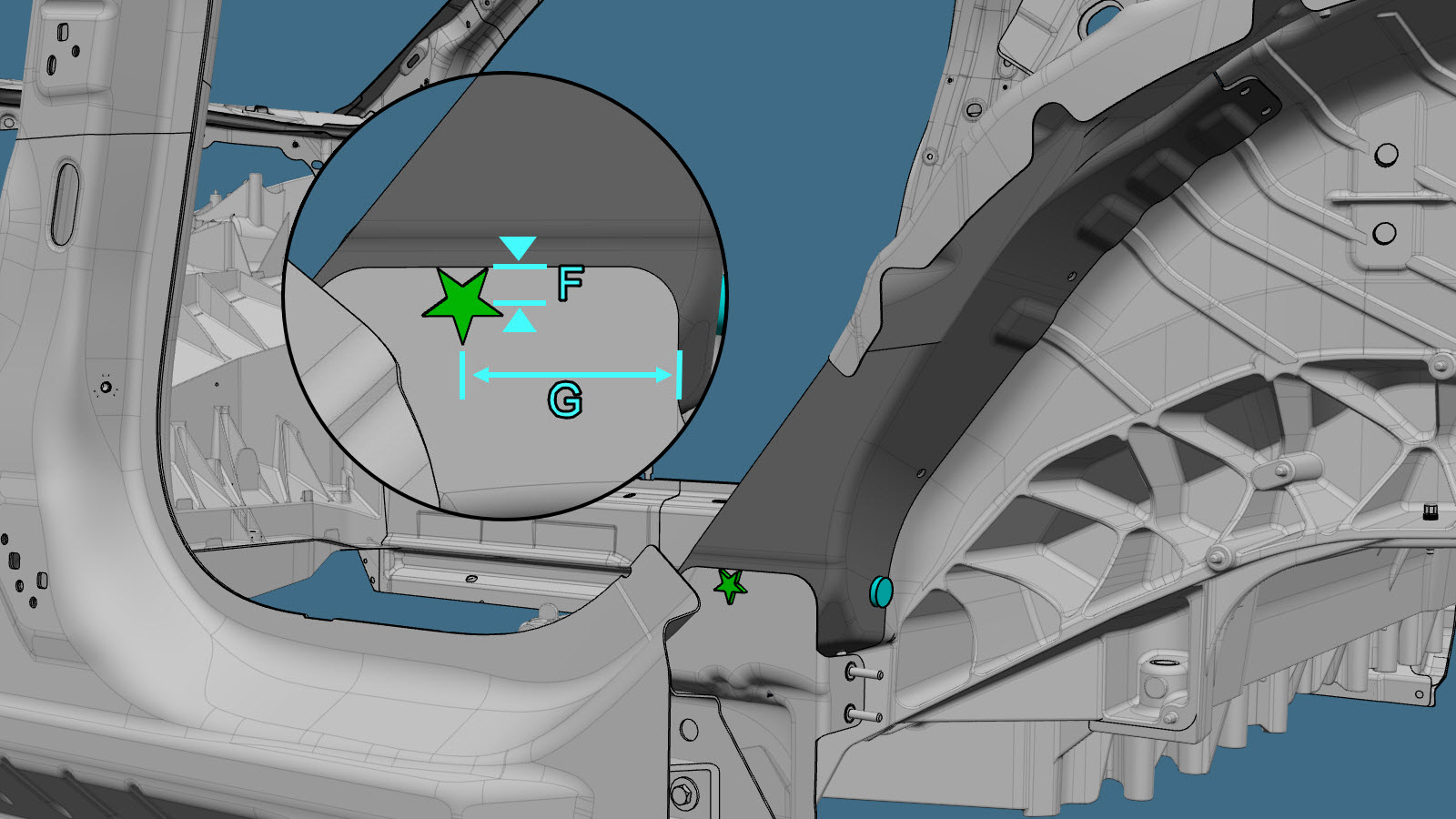

    • F = 10 mm
    • G = 65 mm
  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.
  6. Instale o item Extensão da cava da roda (dianteira).
  7. Realize quaisquer operações pós-reparação necessárias.
