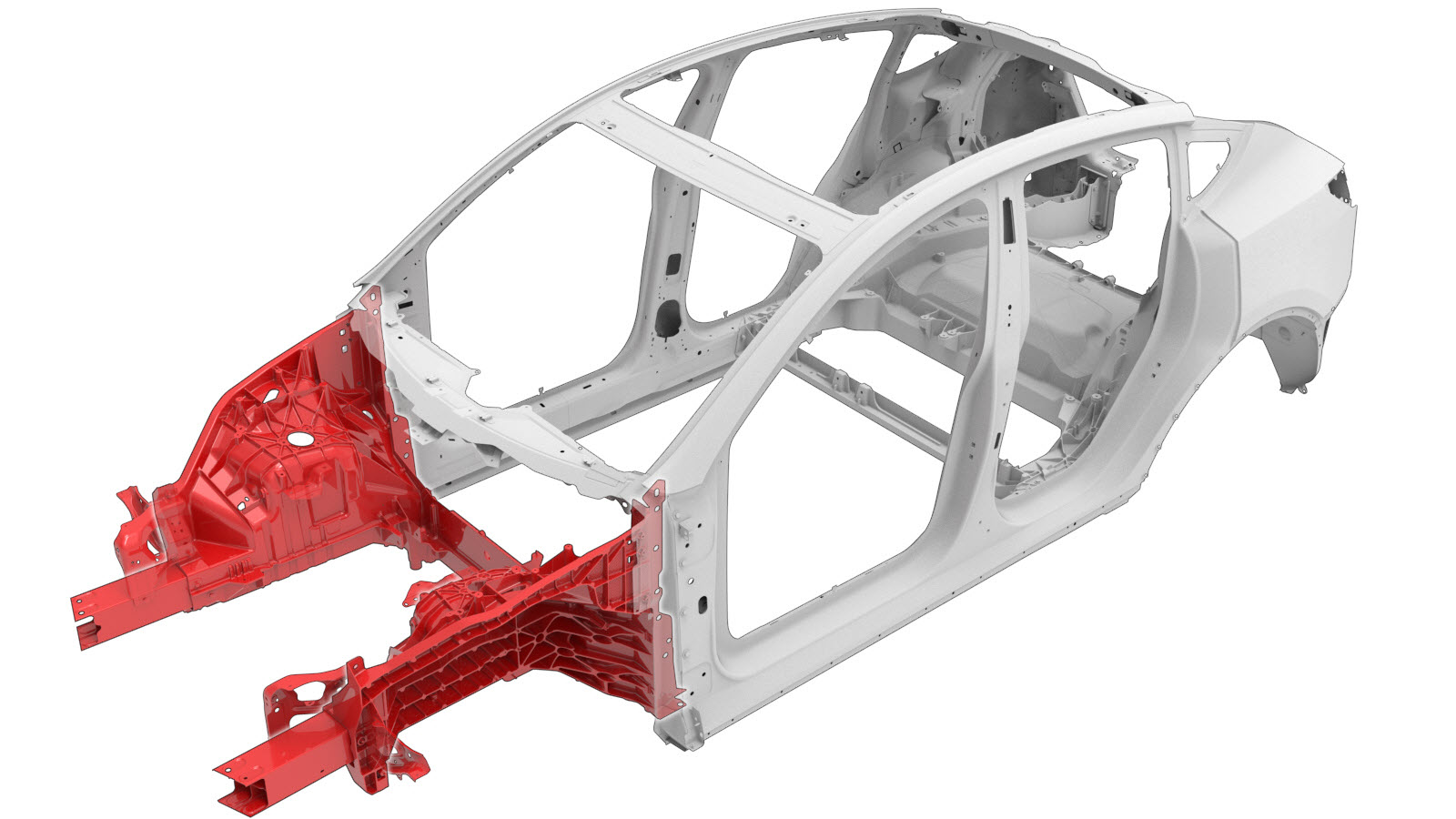

Parte inferior dianteira da carroçaria fundida MY SP (veículos construídos até 7 de fevereiro de 2024)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.

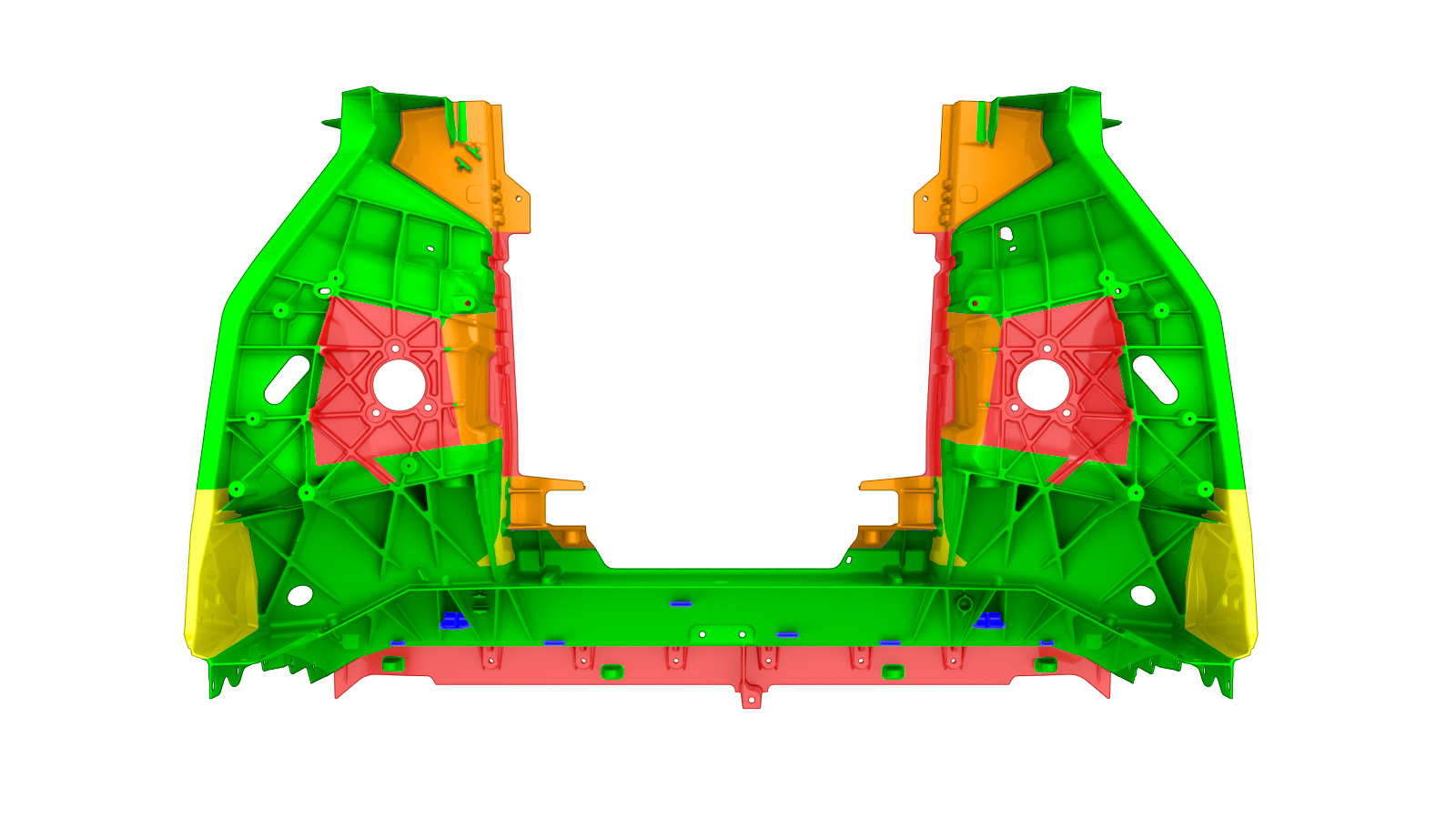

Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para a reparação da parte inferior dianteira da carroçaria fundida para obter mais informações.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas

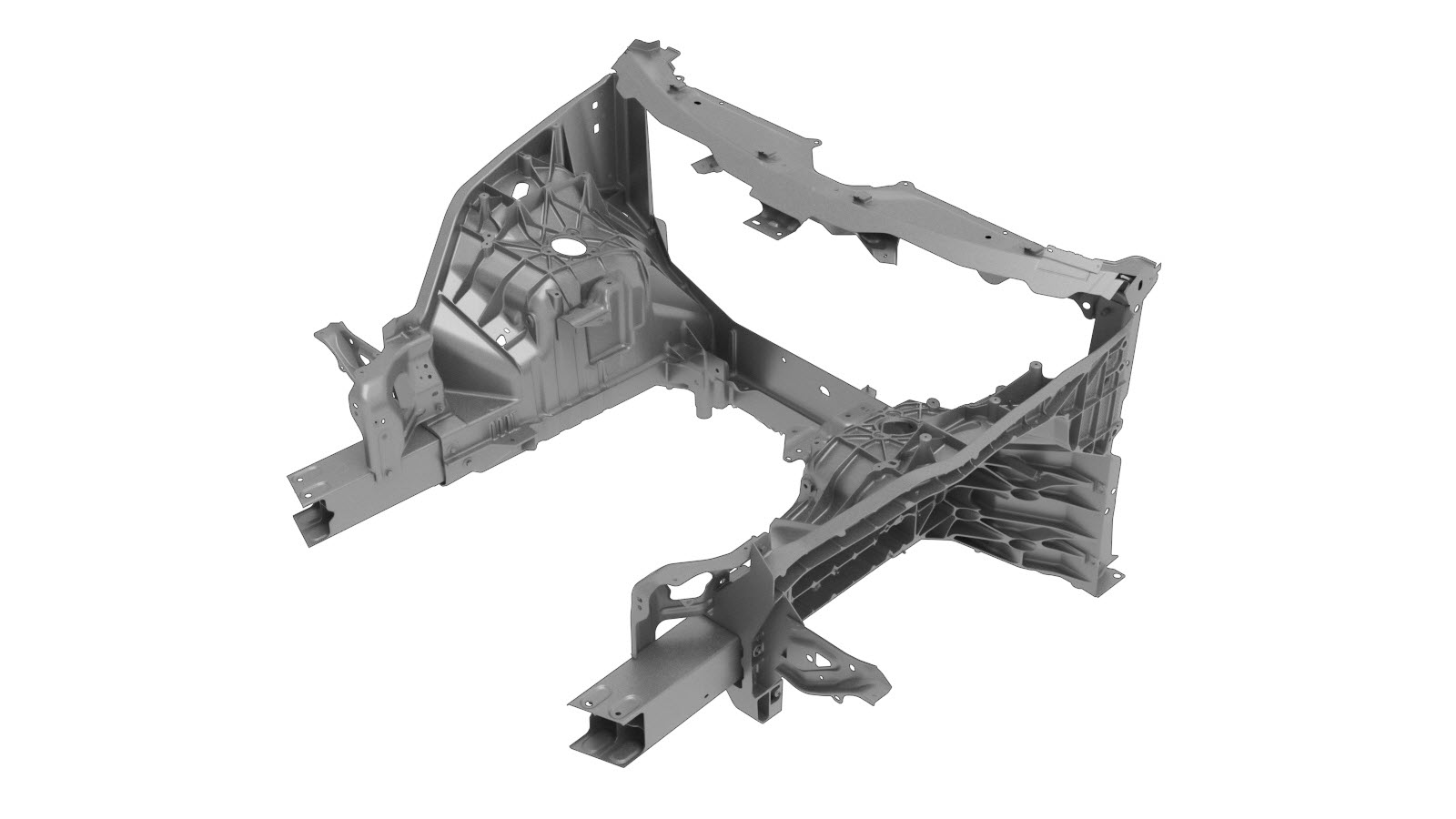

1	FUB COMPLETE WITH DASH - CAST FUB (parte inferior dianteira da carroçaria fundida)
1	REMENDO DE PELÍCULA DE BUTILO 90x70x1 MM	Número de peça Tesla 1032245-00-A.
14	PARAFUSO,TEP,M10-1.5x35	Número de peça Tesla 1618776-00-B.
2	T2000,M8x1.25-30,HH,[109-I],G1009,SERR	Número de peça Tesla 1637725-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

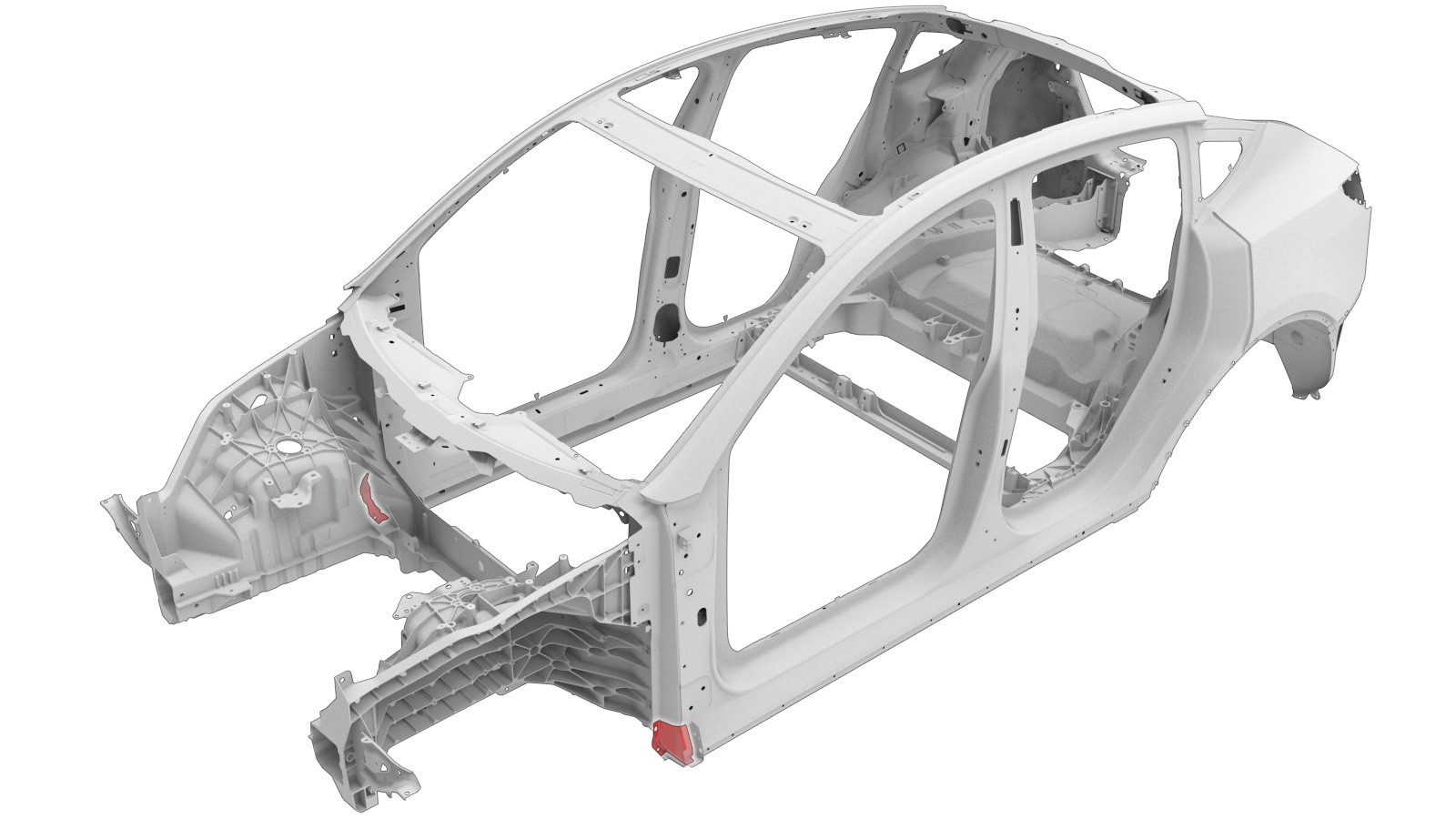

Retire o Cobertura dianteira da parte lateral exterior da carroçaria do lado esquerdo e direito.

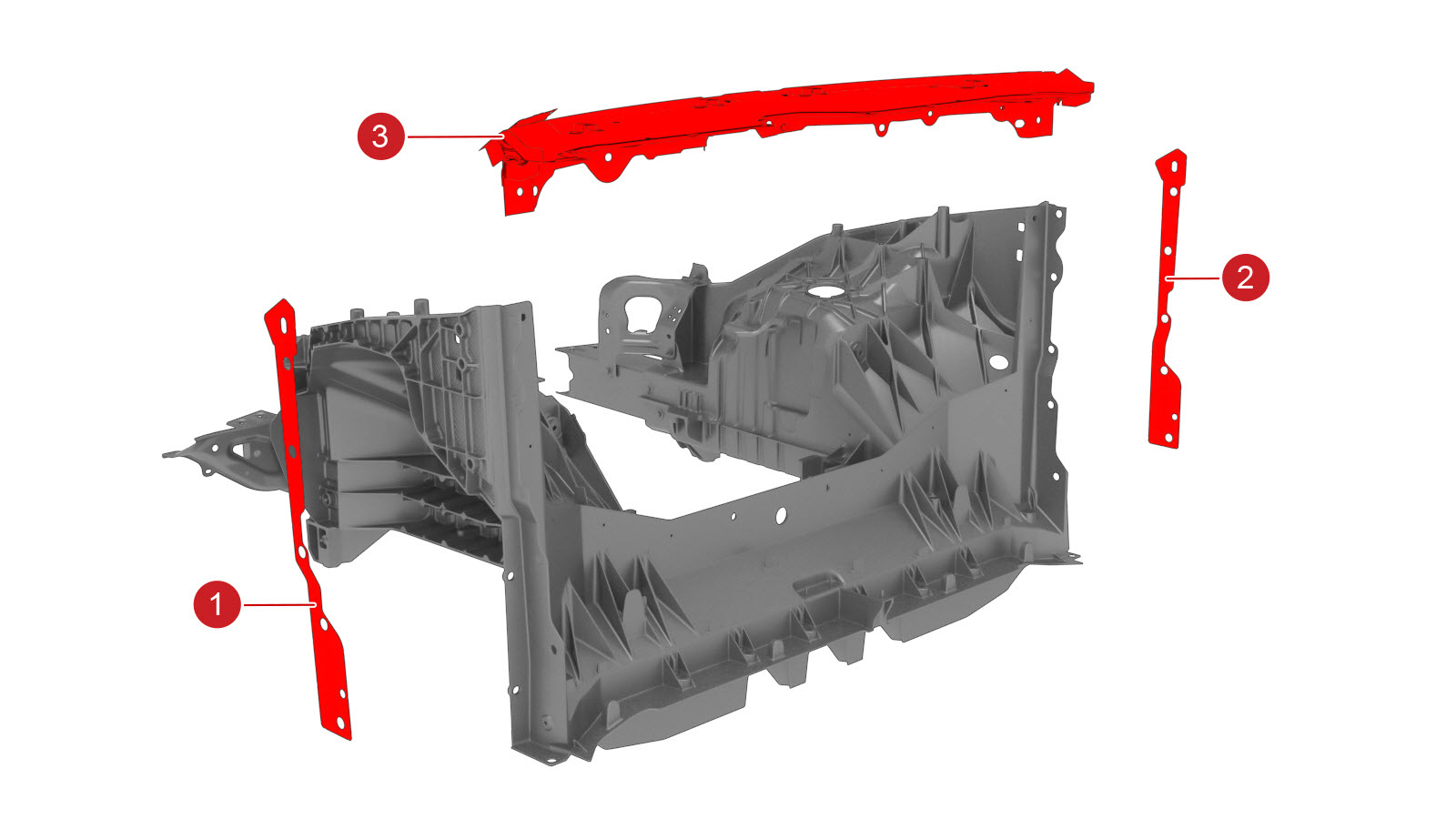

Retire as peças indicadas abaixo da nova peça de manutenção para criar o novo componente.
- 1 - PLACA DE LIGAÇÃO DA PARTE LATERAL DA CARENAGEM DO LADO ESQUERDO
- 2 - PLACA DE LIGAÇÃO DA PARTE LATERAL DA CARENAGEM DO LADO DIREITO
- 3 - CONJUNTO DA CARENAGEM MY GFB

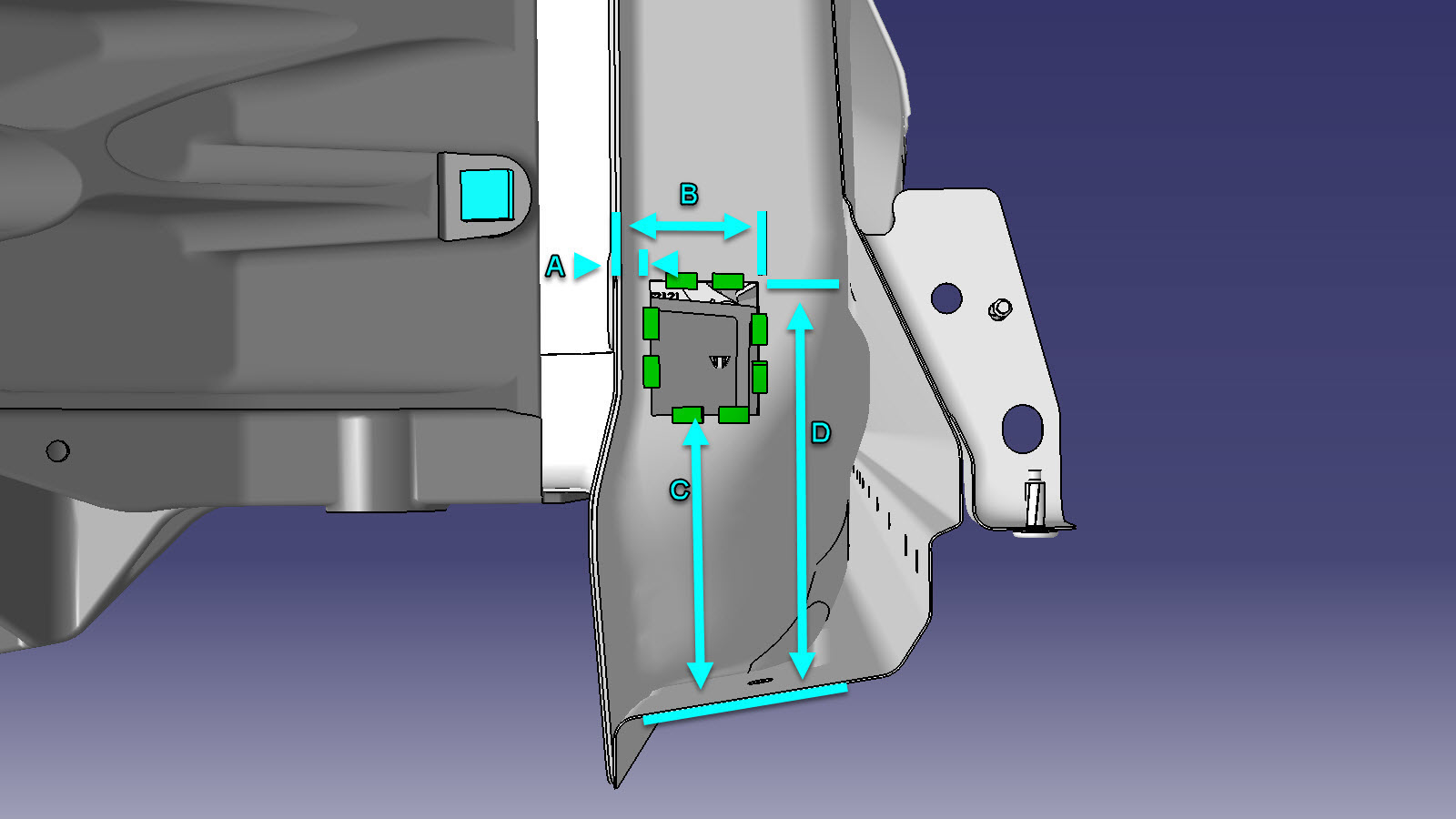

Corte uma janela de acesso no novo componente do lado esquerdo e direito.
Linha de corte

Ponto/linha de referência
- A = 10 mm.
- B = 44 mm.
- C = 90 mm.
- D = 129 mm.

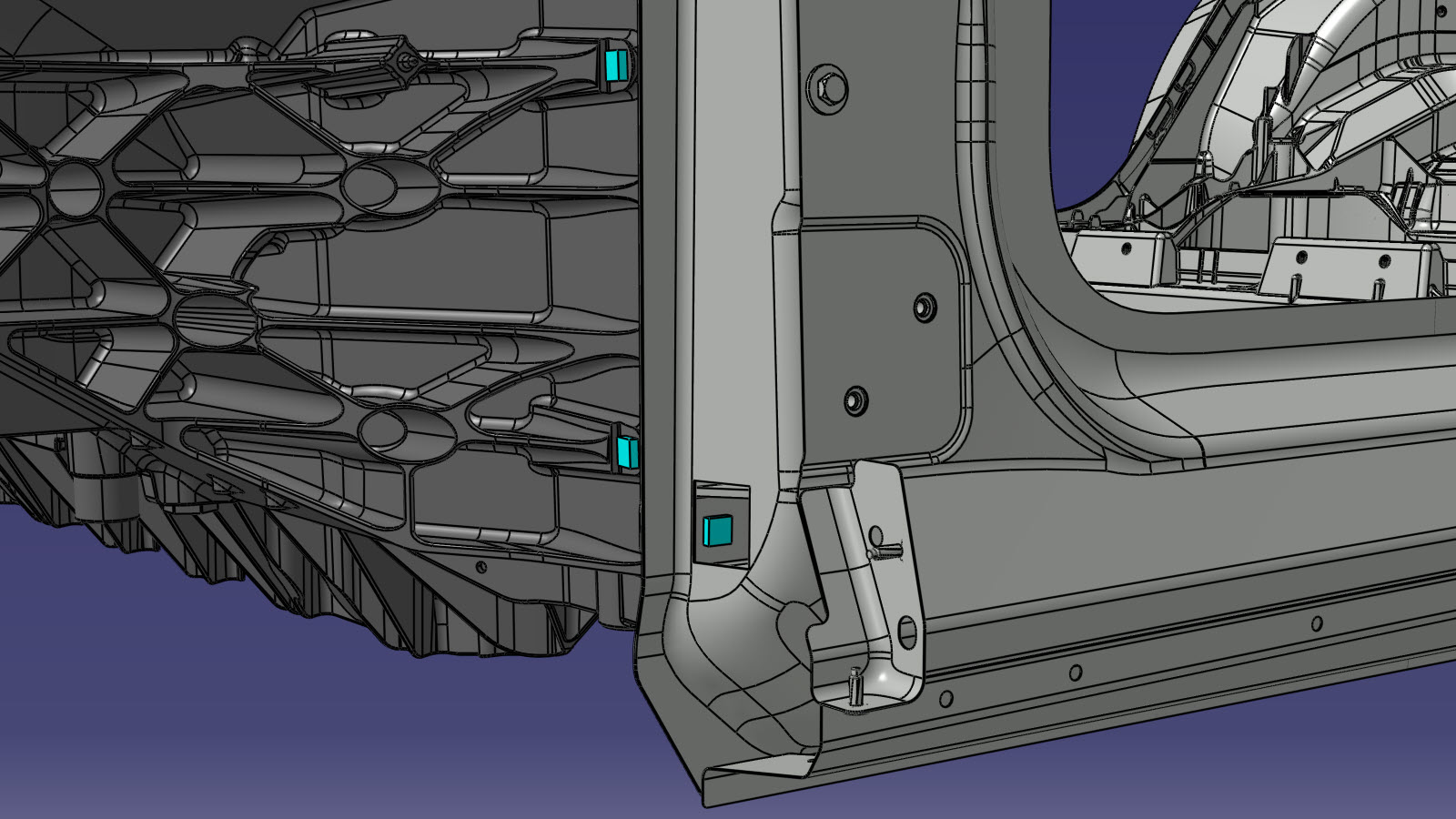

Remova o componente original.
ou SPR de fábrica
ou parafusos

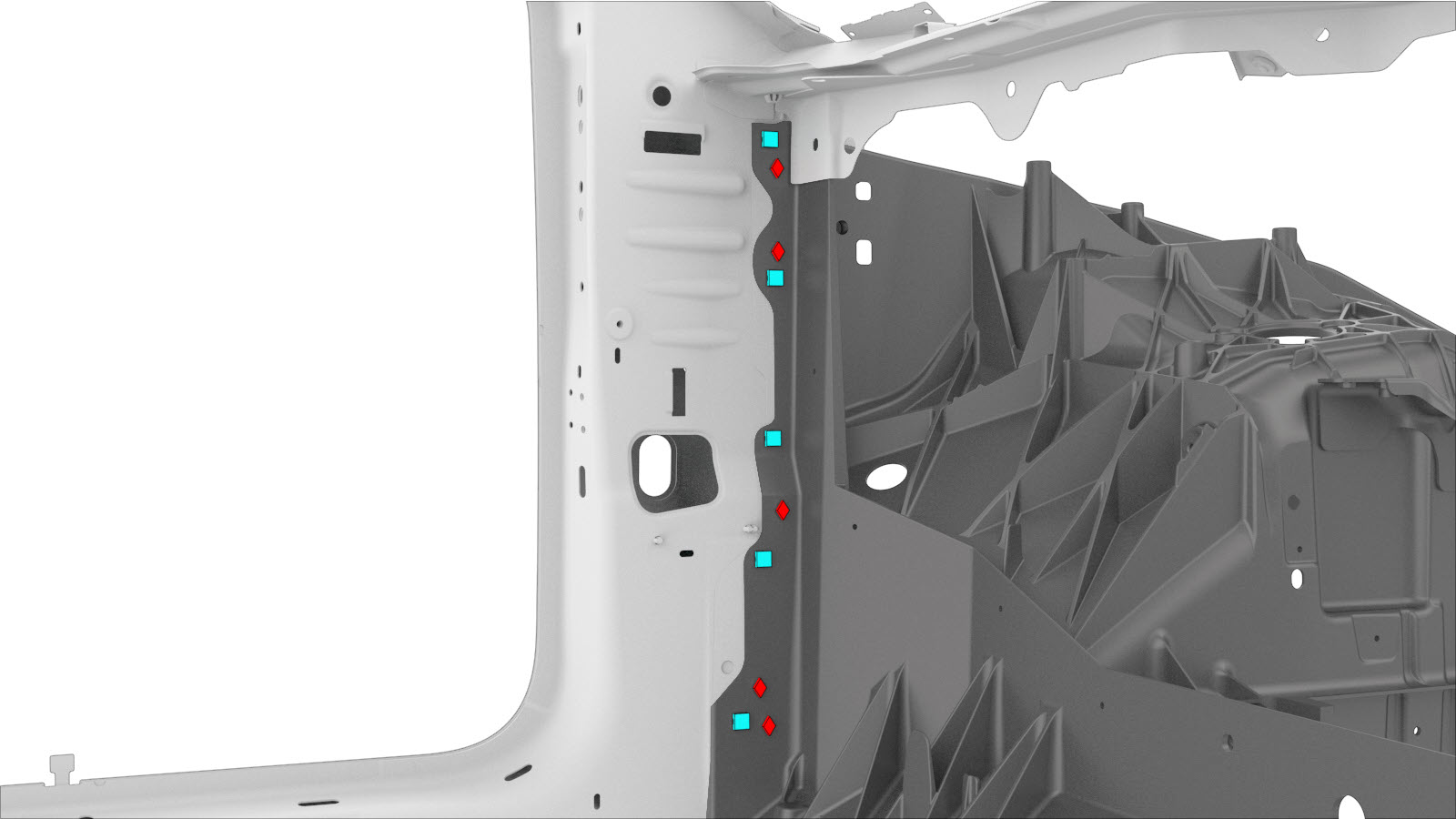

Prepare a instalação.

Nota

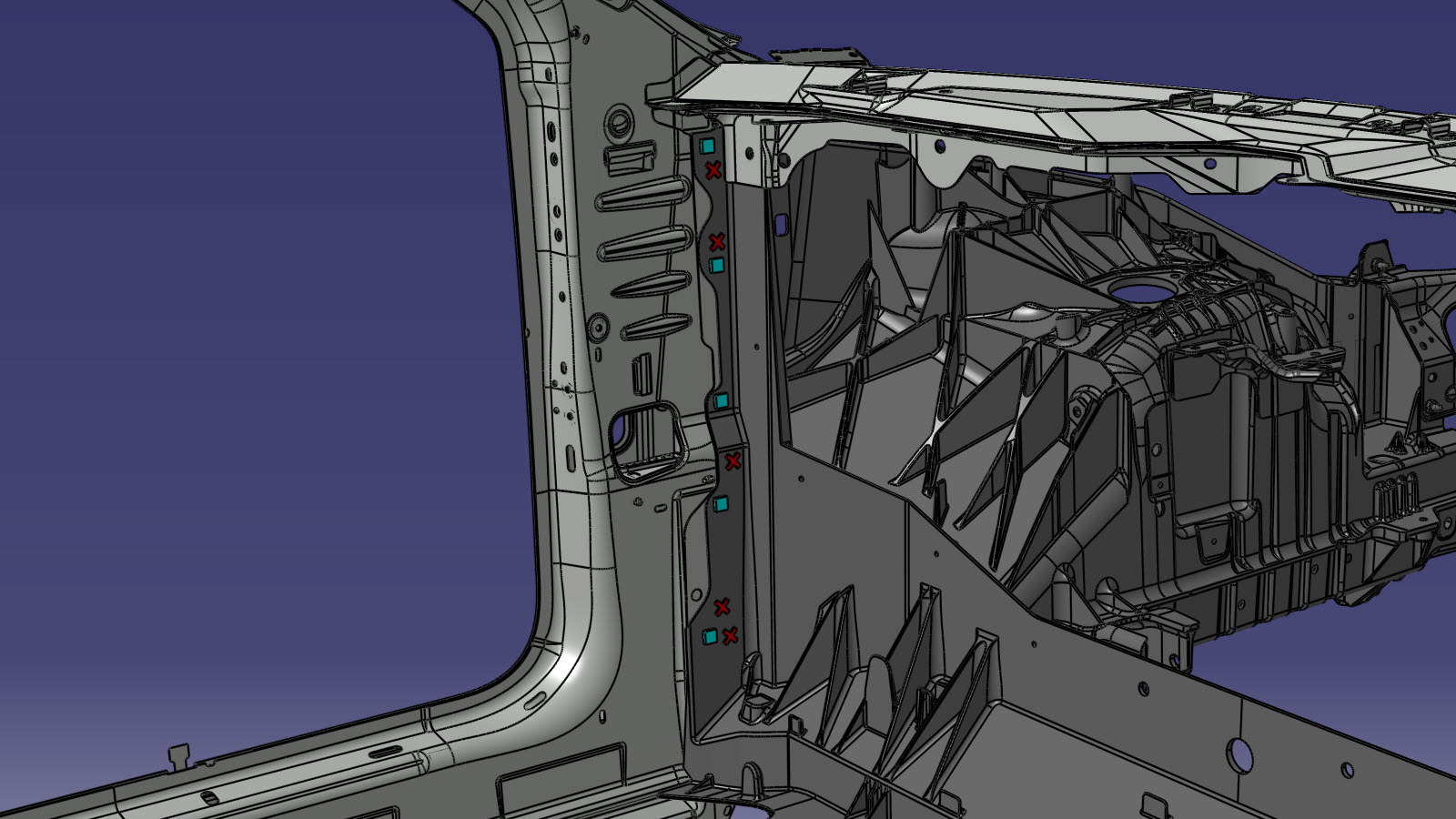

Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou PARAFUSO,TEP,M10-1.5x35

ou T2000,M8x1.25-30,HH,[109-I],G1009,SERR
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos da seguinte forma:
- PARAFUSO, TEP, M10-1.5x35. Parafusos (5 em cada lado) (número de peça Tesla 1618776-00-B) que fixam a parte inferior dianteira da carroçaria à parte interior do aro da porta (lado interior): 50 Nm.
- PARAFUSO, TEP, M10-1.5x35. Parafusos (2 em cada lado) (número de peça Tesla 1618776-00-B) que fixam a parte inferior dianteira da carroçaria à parte interior do aro da porta (lado exterior): 65 Nm.
- T2000,M8x1.25-30,HH,[109-I],G1009,SERR. Parafuso (1 em cada lado) (número de peça Tesla 1637725-00-A) que fixam a parte inferior dianteira da carroçaria ao encaixe da soleira lateral: 48 Nm.

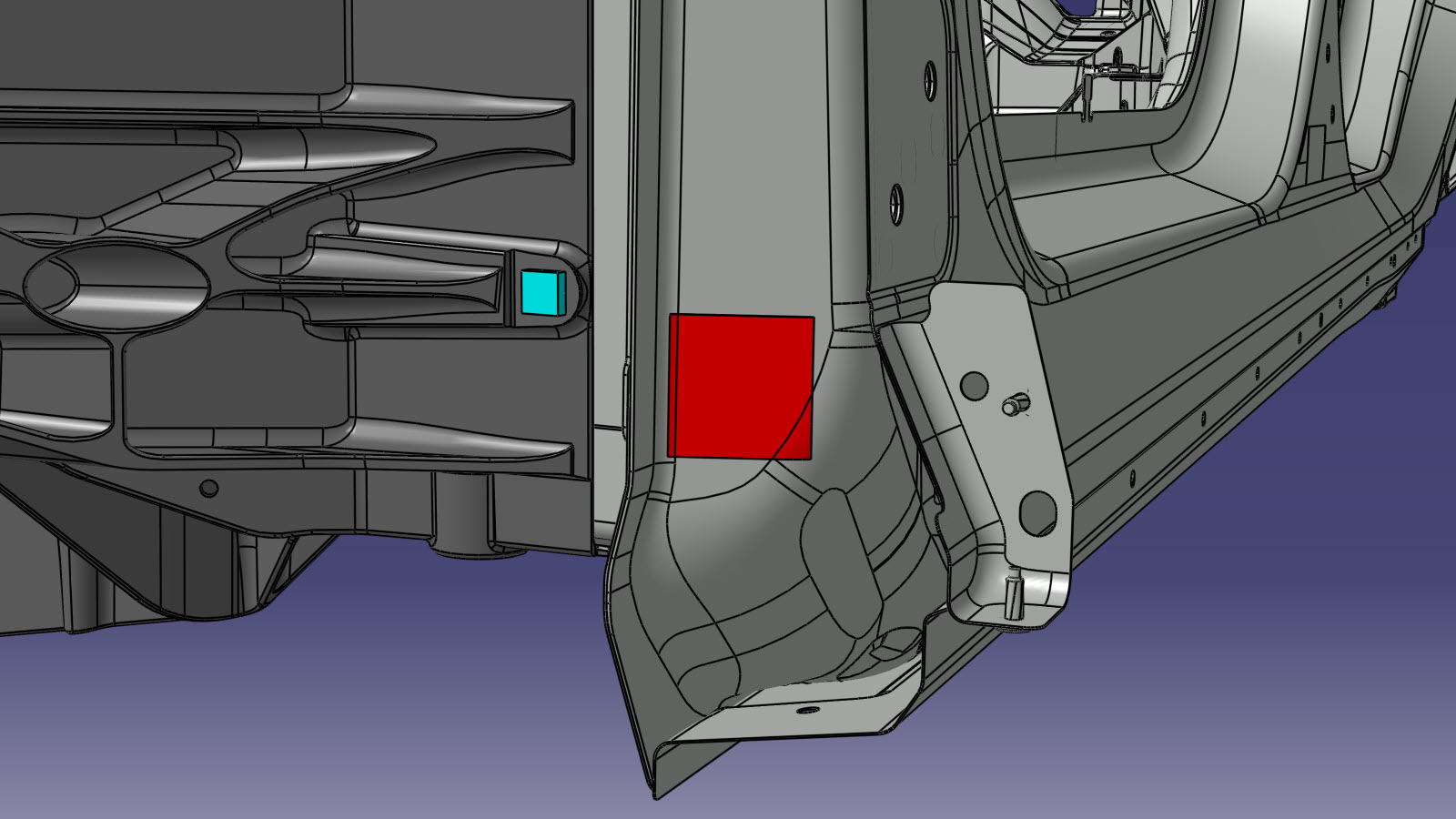

Corte o REMENDO DE PELÍCULA DE BUTILO em dois pedaços de 45x50 mm e utilize-os para tapar o acesso cortado nos componentes da parte exterior do aro da porta do lado esquerdo e direito.
Instale o Cobertura dianteira da parte lateral exterior da carroçaria do lado esquerdo e direito.
Se o veículo a ser reparado estiver equipado com reforços da torre do amortecedor, instale os reforços da torre do amortecedor do lado esquerdo e direito.
Realize quaisquer operações pós-reparação necessárias.
