Parte interior do aro da porta

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas
1 MY ASY-DR RING INR (Parte interior do aro da porta)

9 Rebite de cabeça redonda estrutural, 6,5 mm
4 Rebite estrutural de resistência elevada, 6,5 mm
6 Rebite oco S18
6 Parafuso BOLT & WSHR[FL], M8-1.25x32 Número de peça Tesla 1119448-00-A.
1 Parafuso T2000, M8x1.25-30 Número de peça Tesla 1637725-00-A.
7 Parafuso, cabeça Torx PARAFUSO,TEP,M10-1.5x35 Número de peça Tesla 1618776-00-B.
Informational PurposesAn informational icon, calling your attention
Nota
As quantidades de rebites indicadas acima destinam-se a uma reparação completa. Consulte Descrições da secção da parte interior do aro da portapara obter informações sobre os fixadores necessários para as reparações da secção.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Descrições da secção da parte interior do aro da porta

Parte interior do aro da porta, subconjuntos e separação do subconjunto

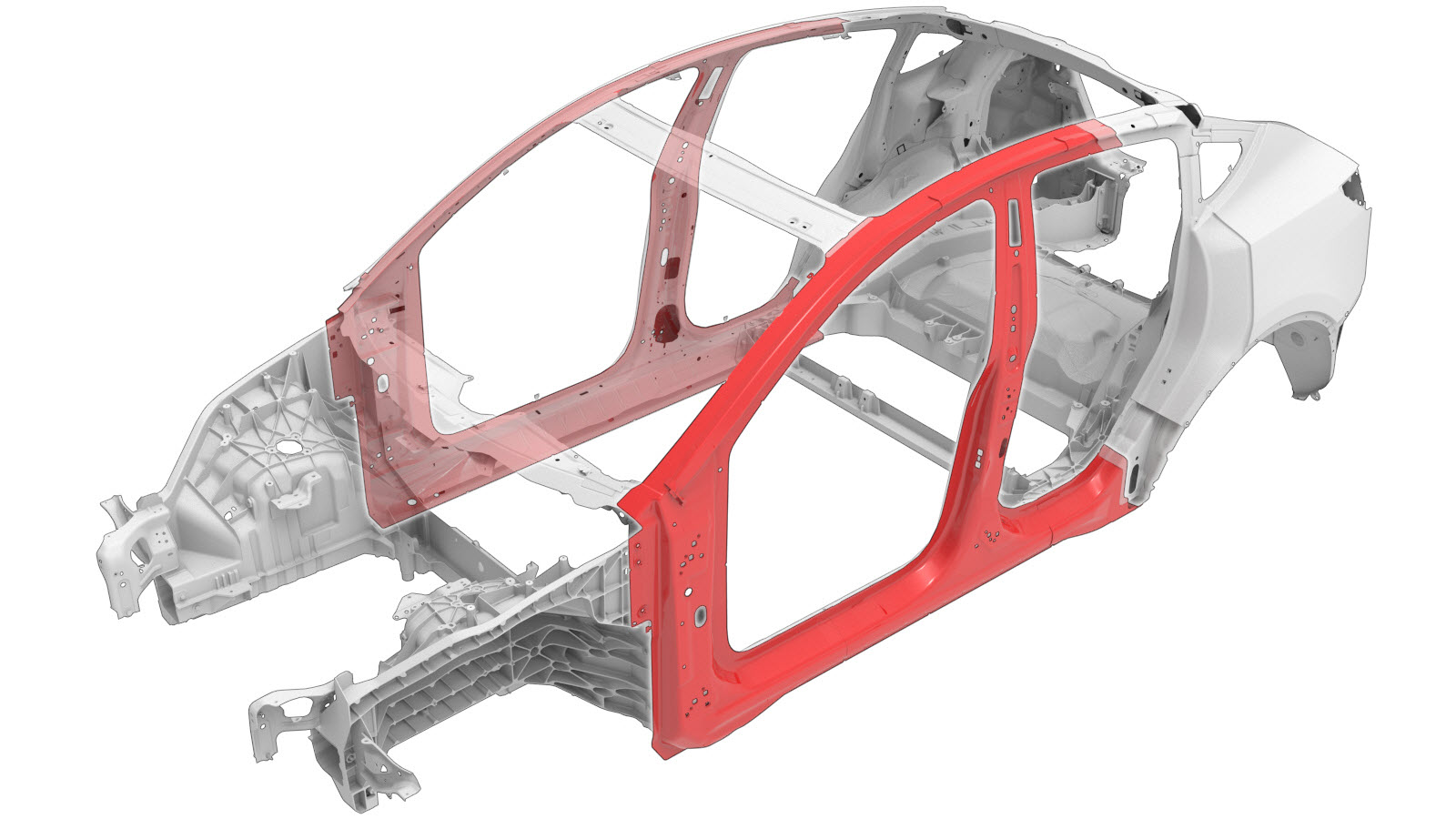

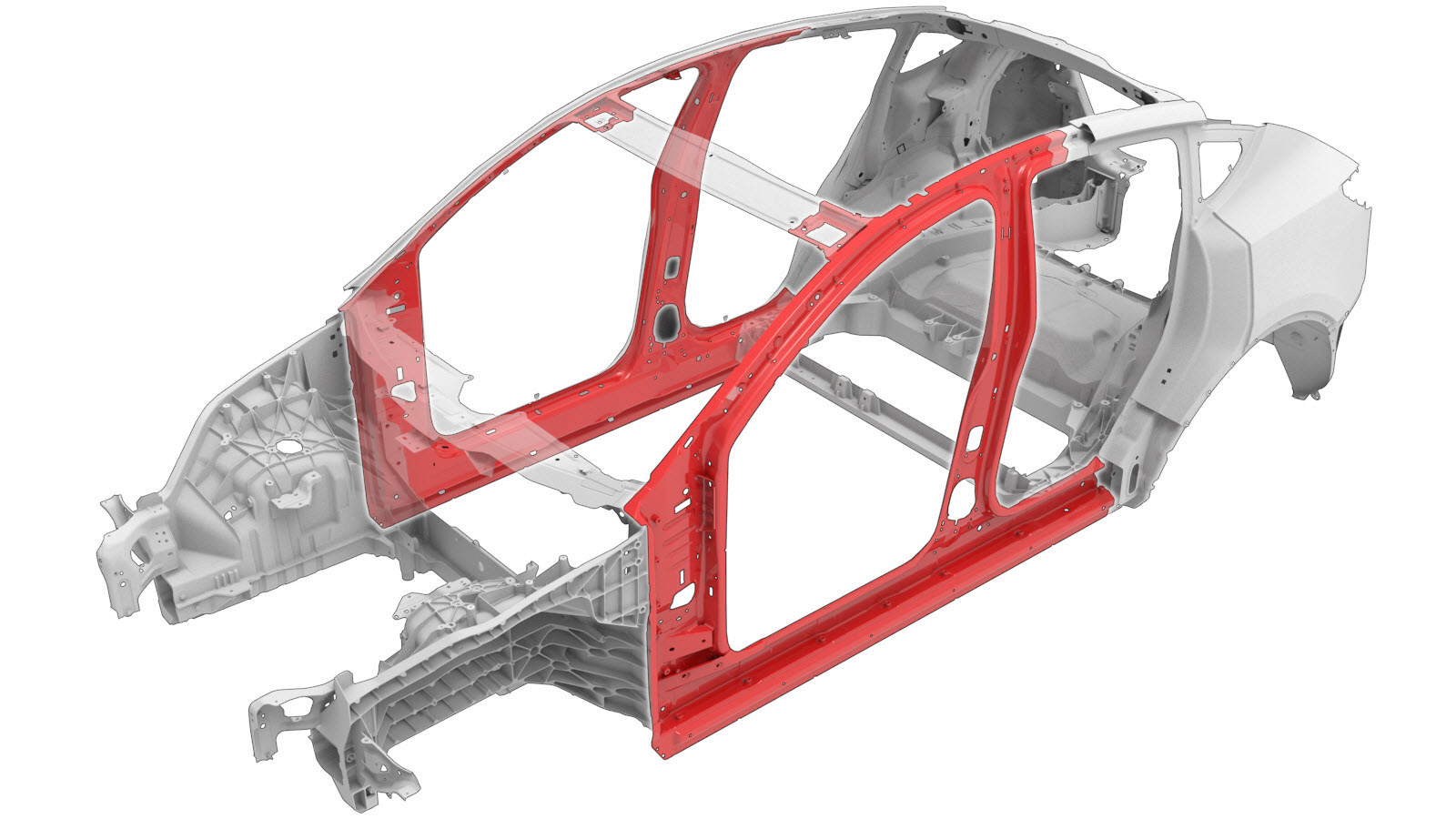

A parte interior do aro da porta (apresentada abaixo) é um componente individual e pode ser substituída como uma reparação individual: Em alternativa, em vez de substituir a totalidade da parte interior do aro da porta, é possível substituir áreas da parte interior do aro da porta utilizando secções da peça de manutenção da parte interior do aro da porta e as linhas de corte descritas neste documento.

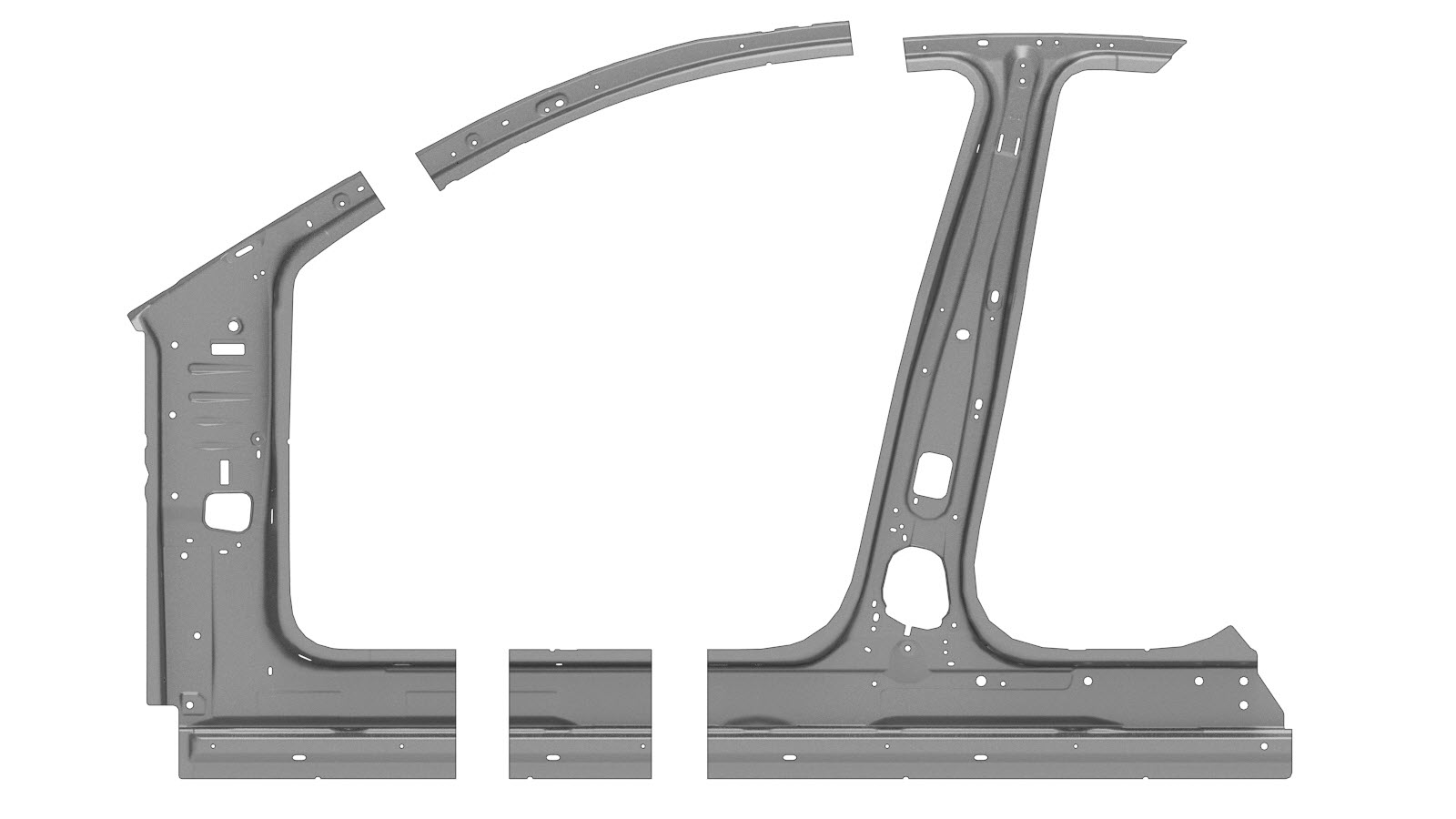

Parte interior do aro da porta (completa) Secções da parte interior do aro da porta



Descrições da secção da parte interior do aro da porta

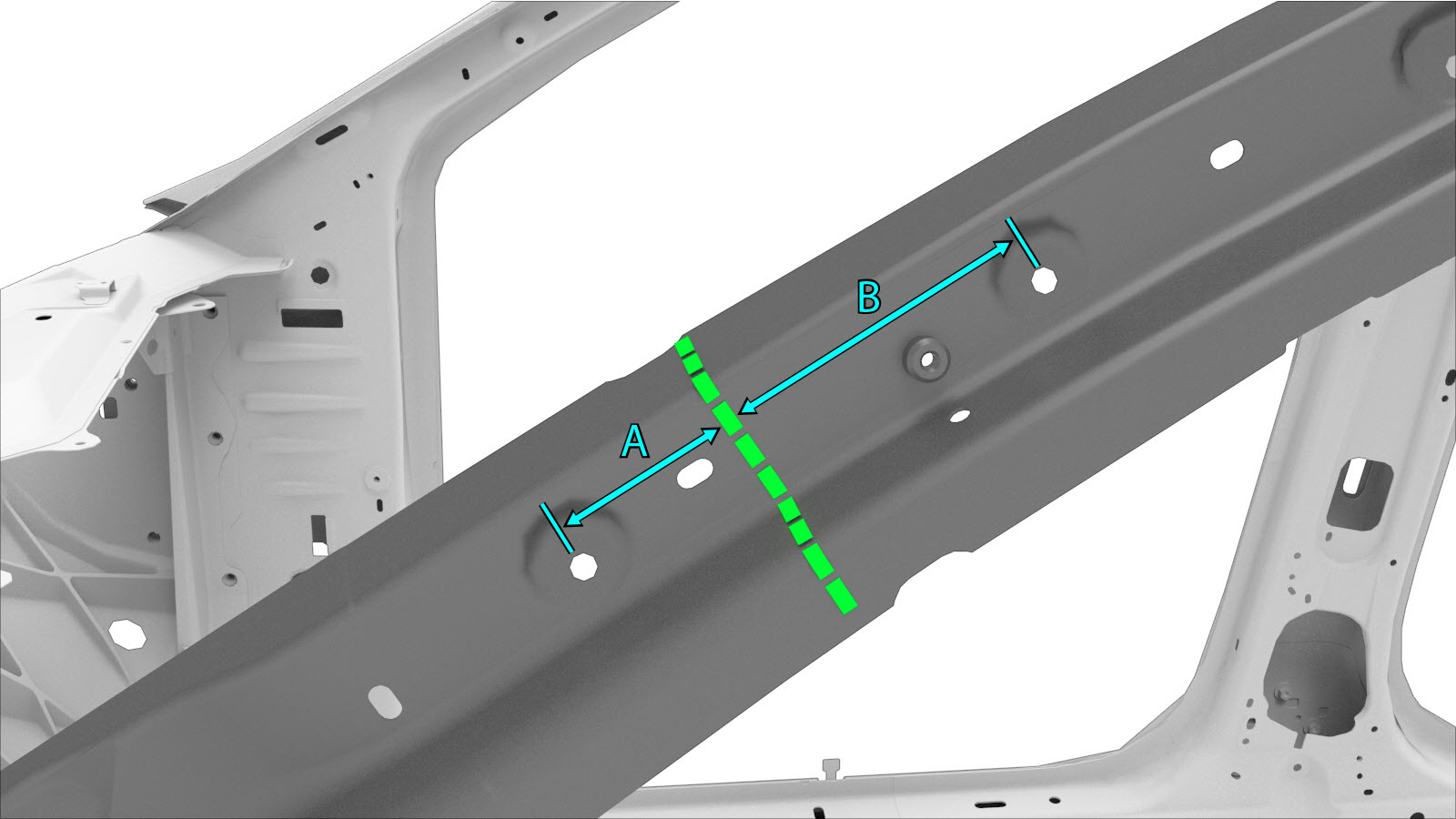

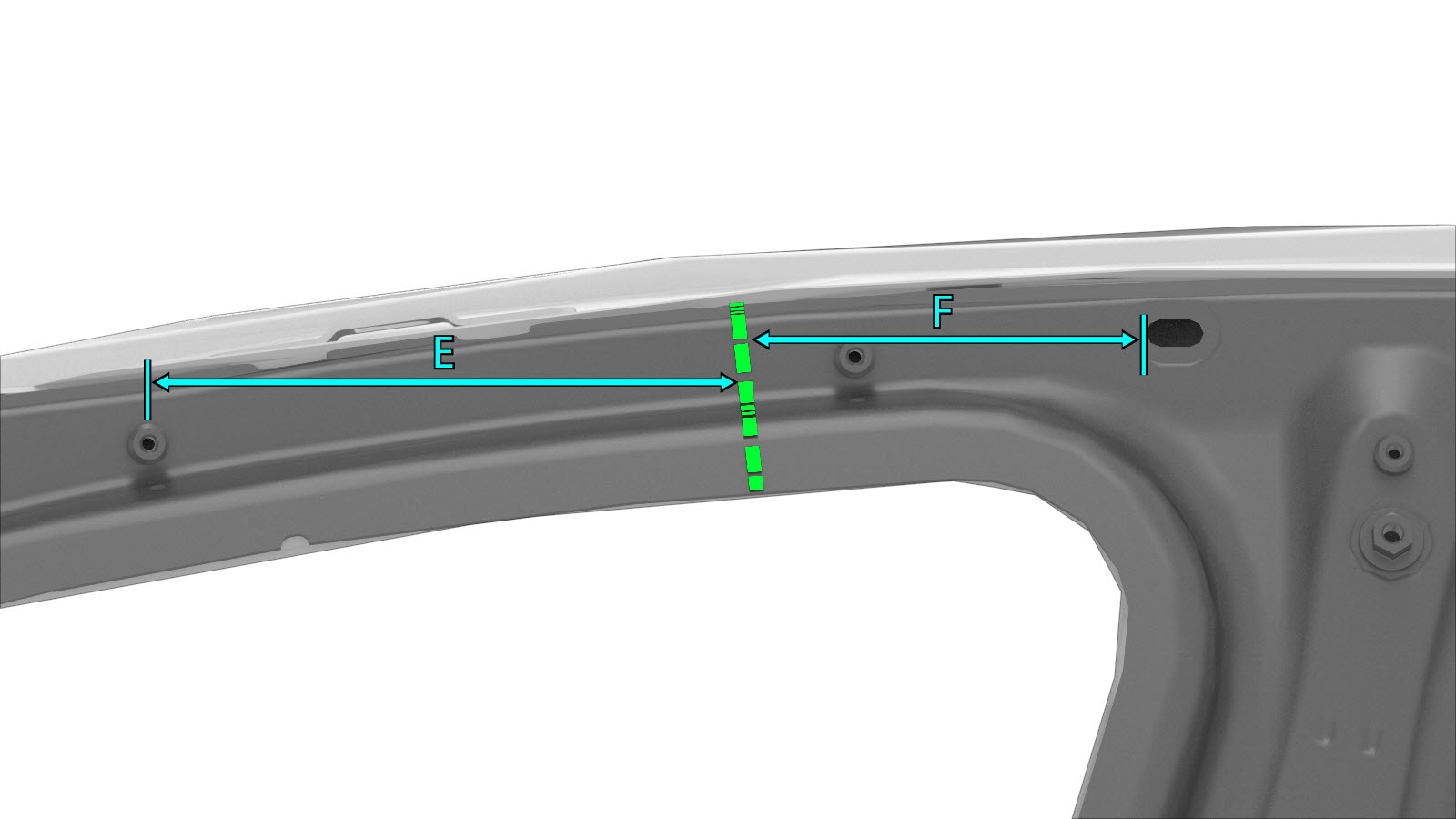

Secção do pilar A

Linha de corte

Ponto/linha de referência

  • A = 62 mm.
  • B = 105 mm.
  • E = 206 mm.
  • F = 138 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma placa de reforço De 80 mm de largura e instalá-la conforme indicado.

Linha de corte entre o pilar articulado e o pilar A

Linha de corte entre o pilar A e o pilar B

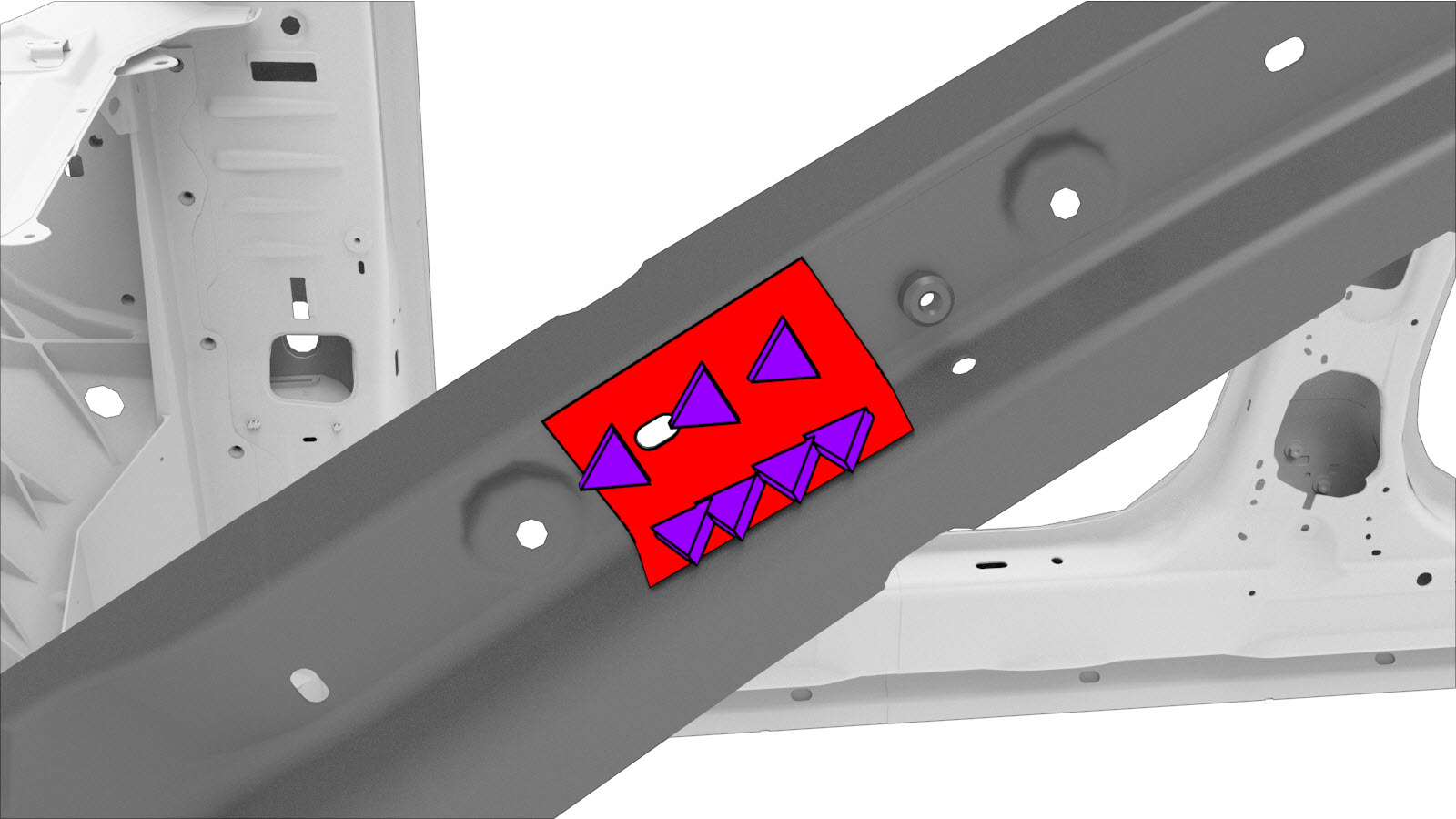

Placa de reforço entre o pilar articulado e o pilar A

Placa de reforço entre o pilar A e o pilar B

Secção do pilar articulado

Linha de corte

Ponto/linha de referência

  • A = 62 mm.
  • B = 105 mm.
  • C = 497 mm.
  • D = 253 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Crie e instale placas de reforço e instale conforme indicado.
Informational PurposesAn informational icon, calling your attention
Nota
Cada placa de reforço deve ter 80 mm de largura.

Linha de corte entre o pilar articulado e o pilar A

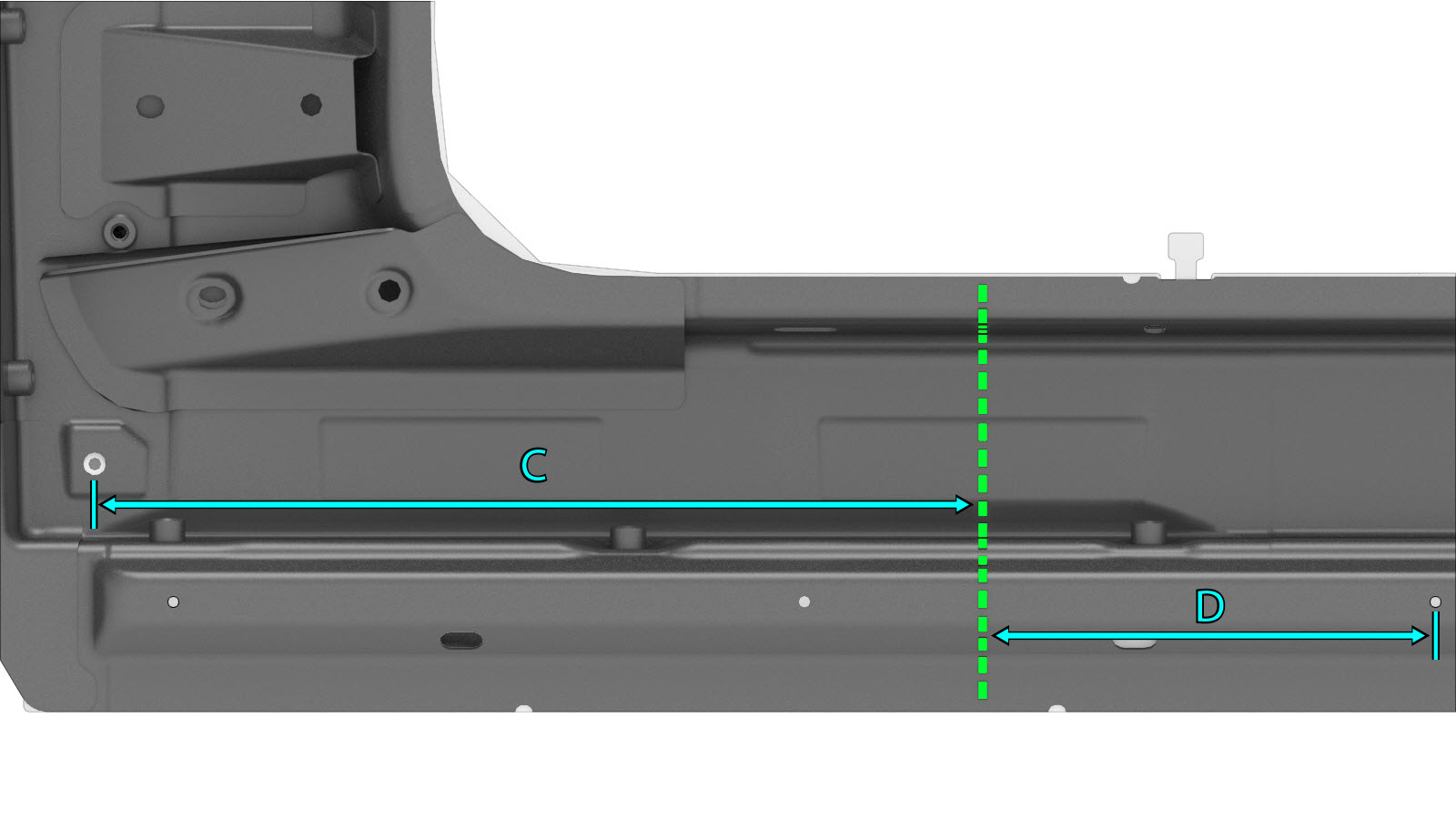

Linha de corte entre o pilar articulado e a soleira

Placa de reforço entre o pilar articulado e o pilar A

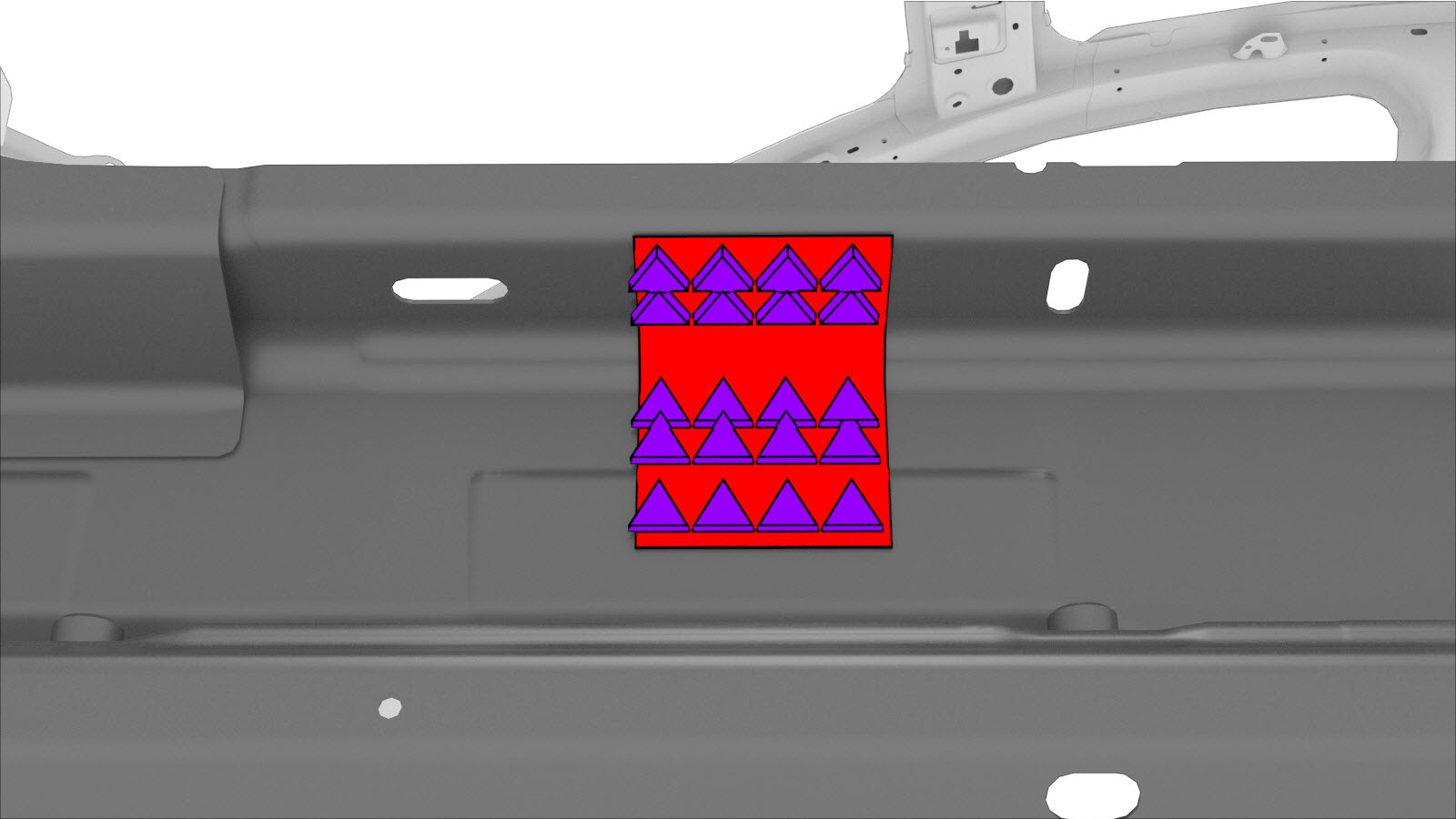

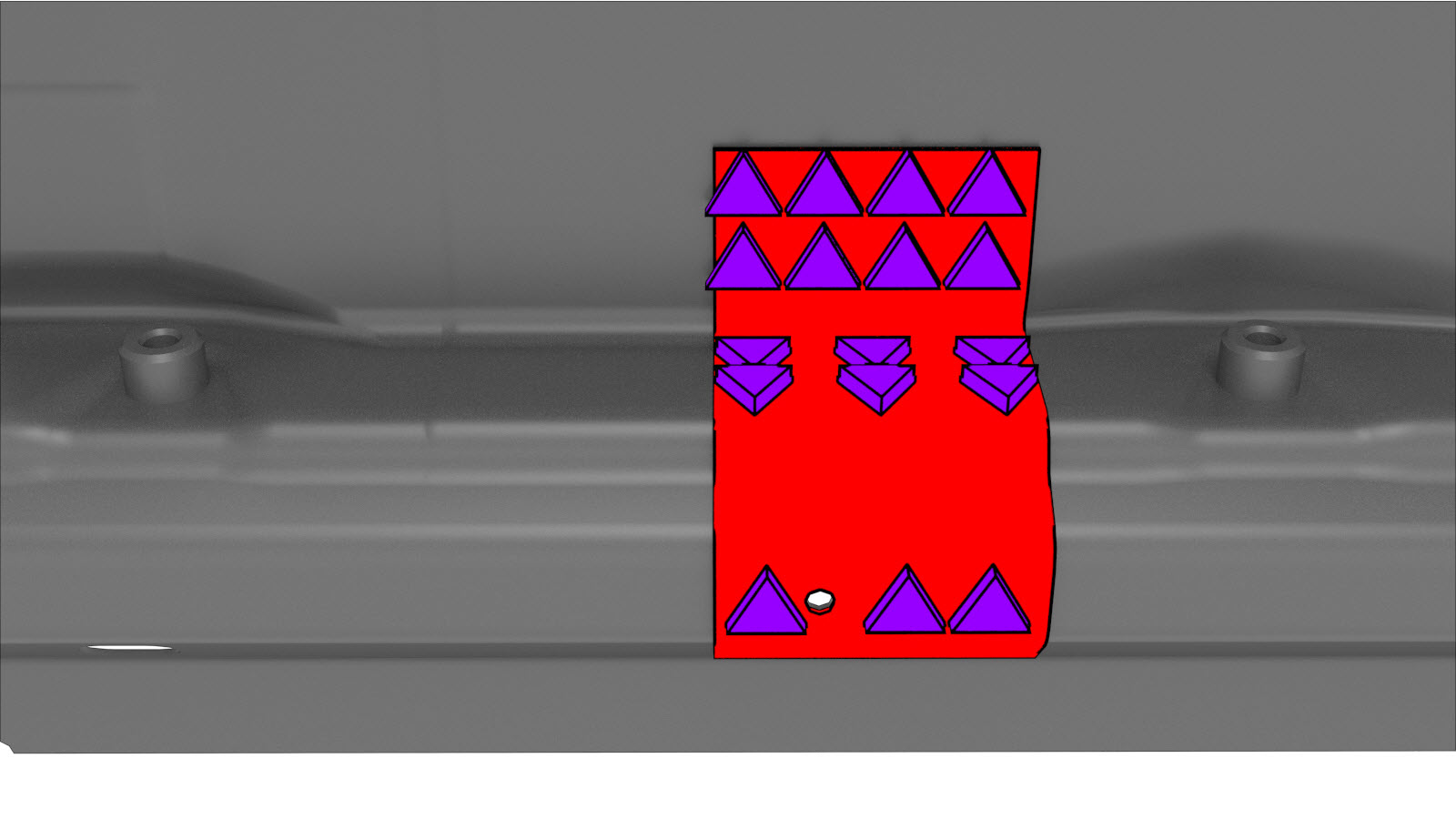

Placas de reforço entre o pilar articulado e a soleira

Secção do pilar B

Linha de corte

Ponto/linha de referência

  • E = 206 mm.
  • F = 138 mm.
  • G = 368 mm.
  • H = 338 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma placa de reforço De 80 mm de largura e instalá-la conforme indicado.

Linha de corte entre o pilar A e o pilar B

Linha de corte entre o pilar B e a soleira

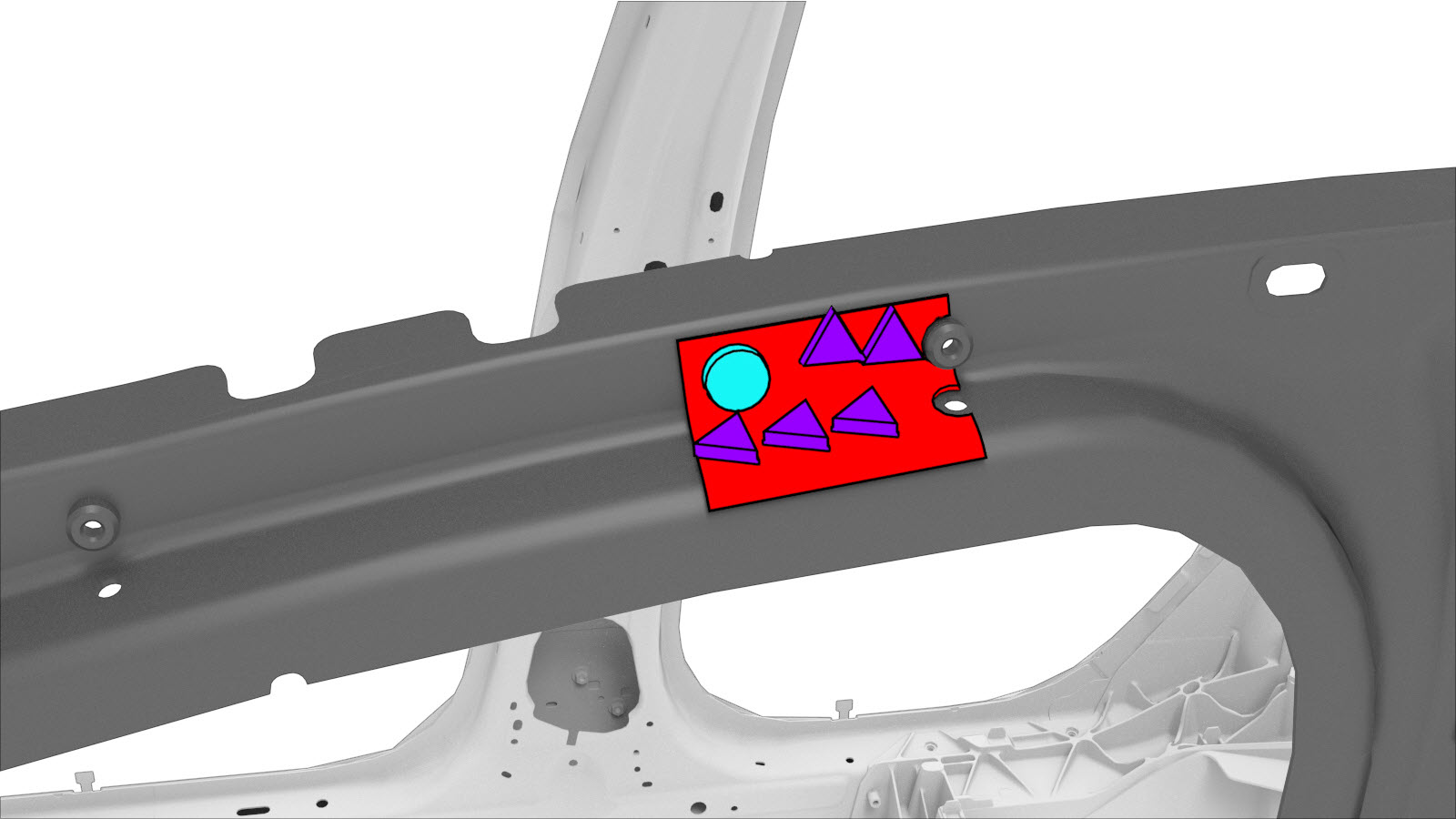

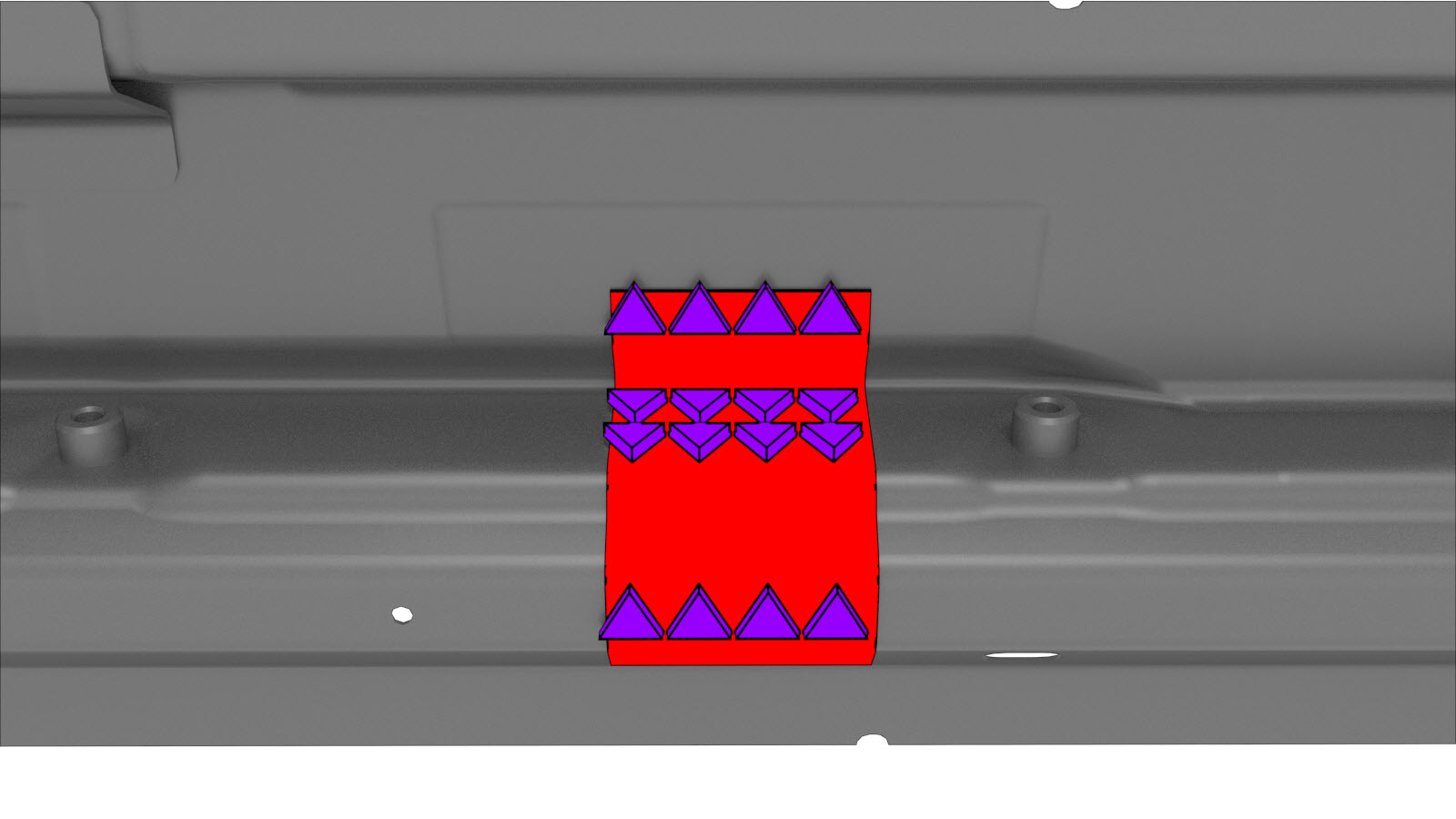

Placa de reforço entre o pilar A e o pilar B

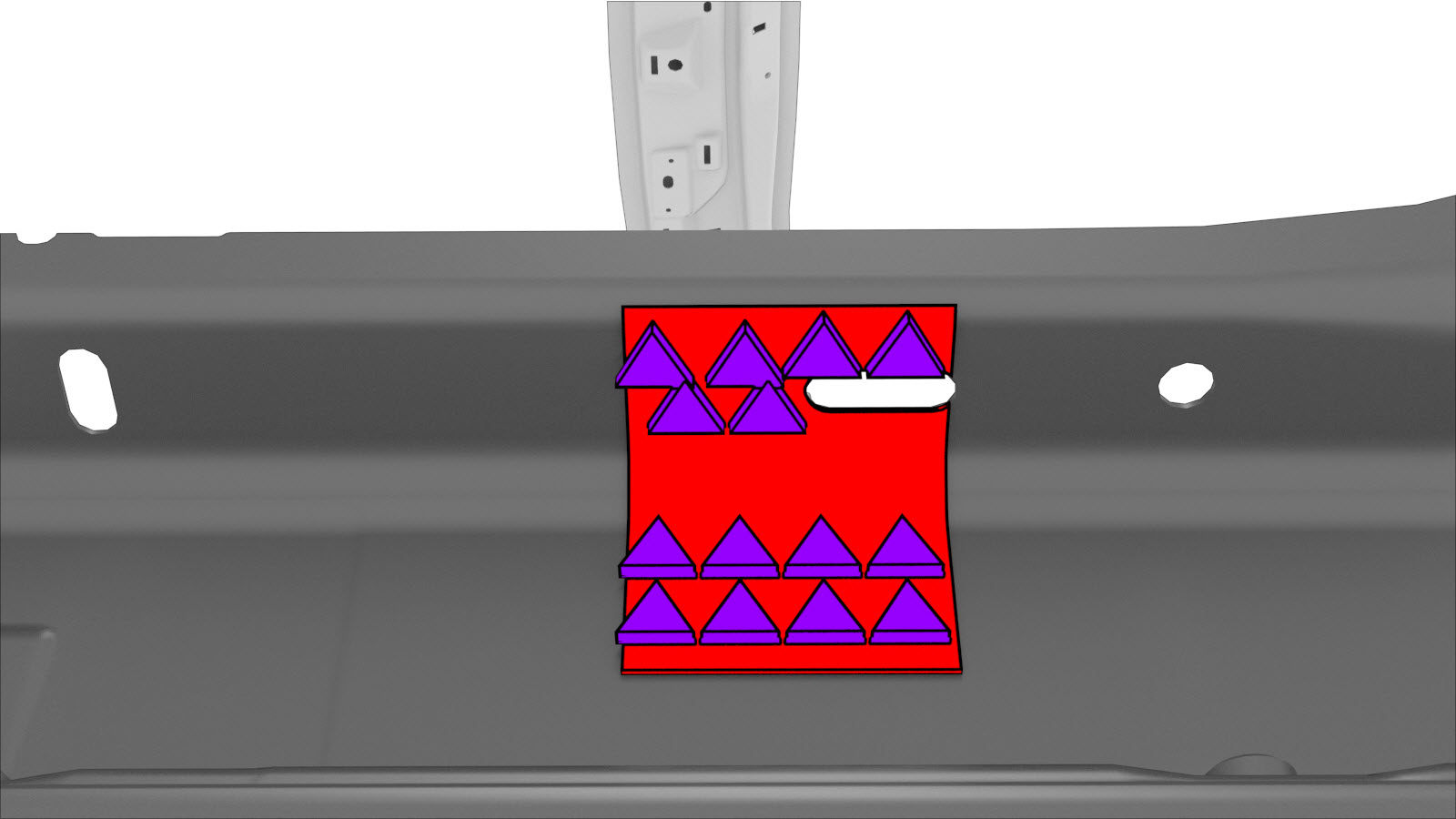

Placas de reforço entre a soleira e o pilar B

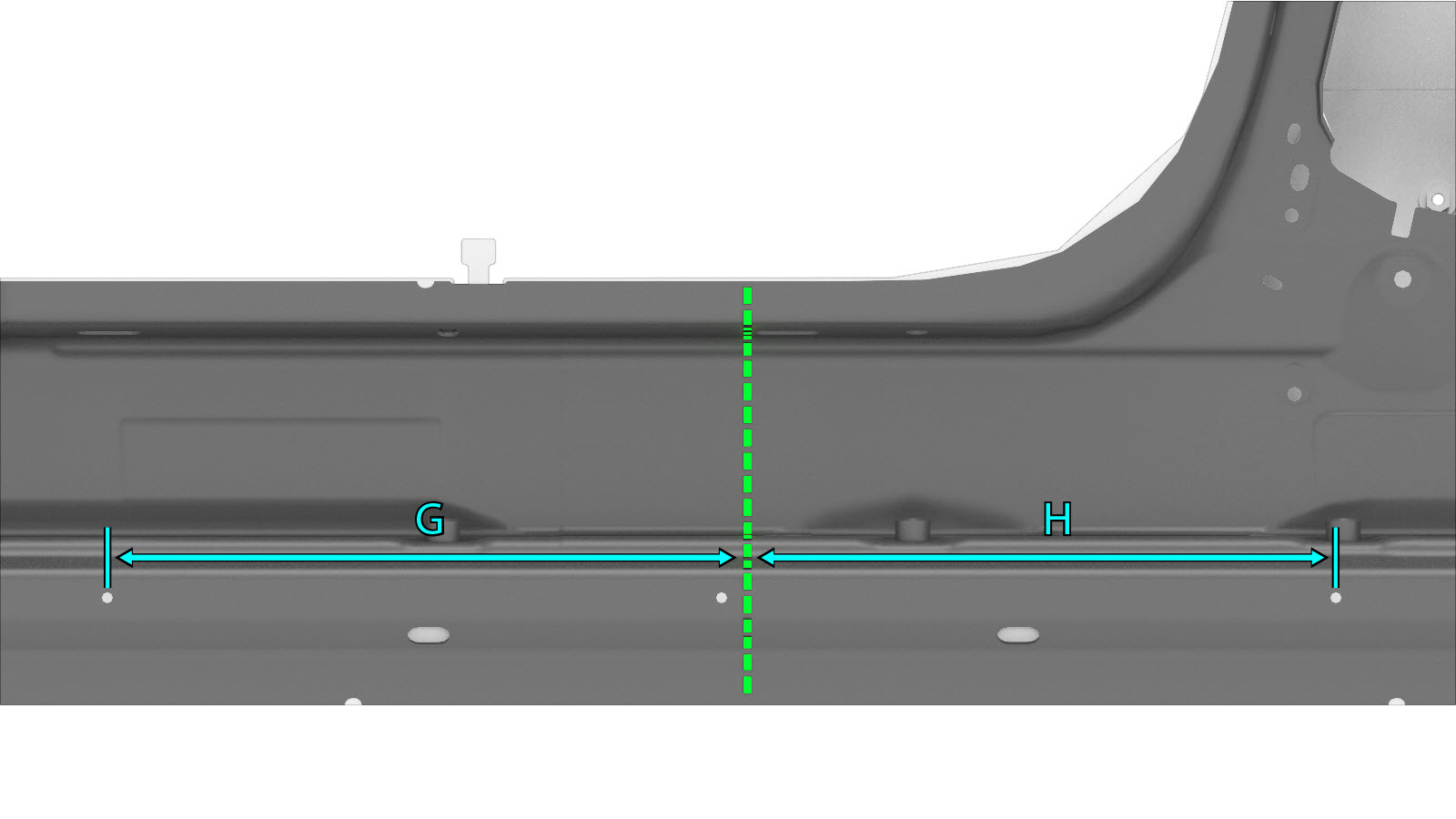

Secção da soleira

Linha de corte

Ponto/linha de referência

  • C = 497 mm.
  • D = 253 mm.
  • G = 368 mm.
  • H = 338 mm.
Informational PurposesAn informational icon, calling your attention
Nota
Crie e instale placas de reforço e instale conforme indicado.
Informational PurposesAn informational icon, calling your attention
Nota
Cada placa de reforço deve ter 80 mm de largura.

Linha de corte entre o pilar articulado e a soleira

Linha de corte entre a soleira e o pilar B

Placas de reforço entre o pilar articulado e a soleira

Placas de reforço entre a soleira e o pilar B

Procedimento de reparação

  1. Remova a secção necessária de Parte exterior do aro da porta.
  2. Apenas para a reparação da secção do pilar articulado, da soleira ou do pilar B: Retire o item Encaixe da soleira lateral.
  3. Se estiver a substituir uma secção da parte interior do aro da porta: Marque a parte interior do aro da porta nos locais das linhas de corte da secção descritos em Descrições da secção da parte interior do aro da porta.
  4. Remova o componente original.

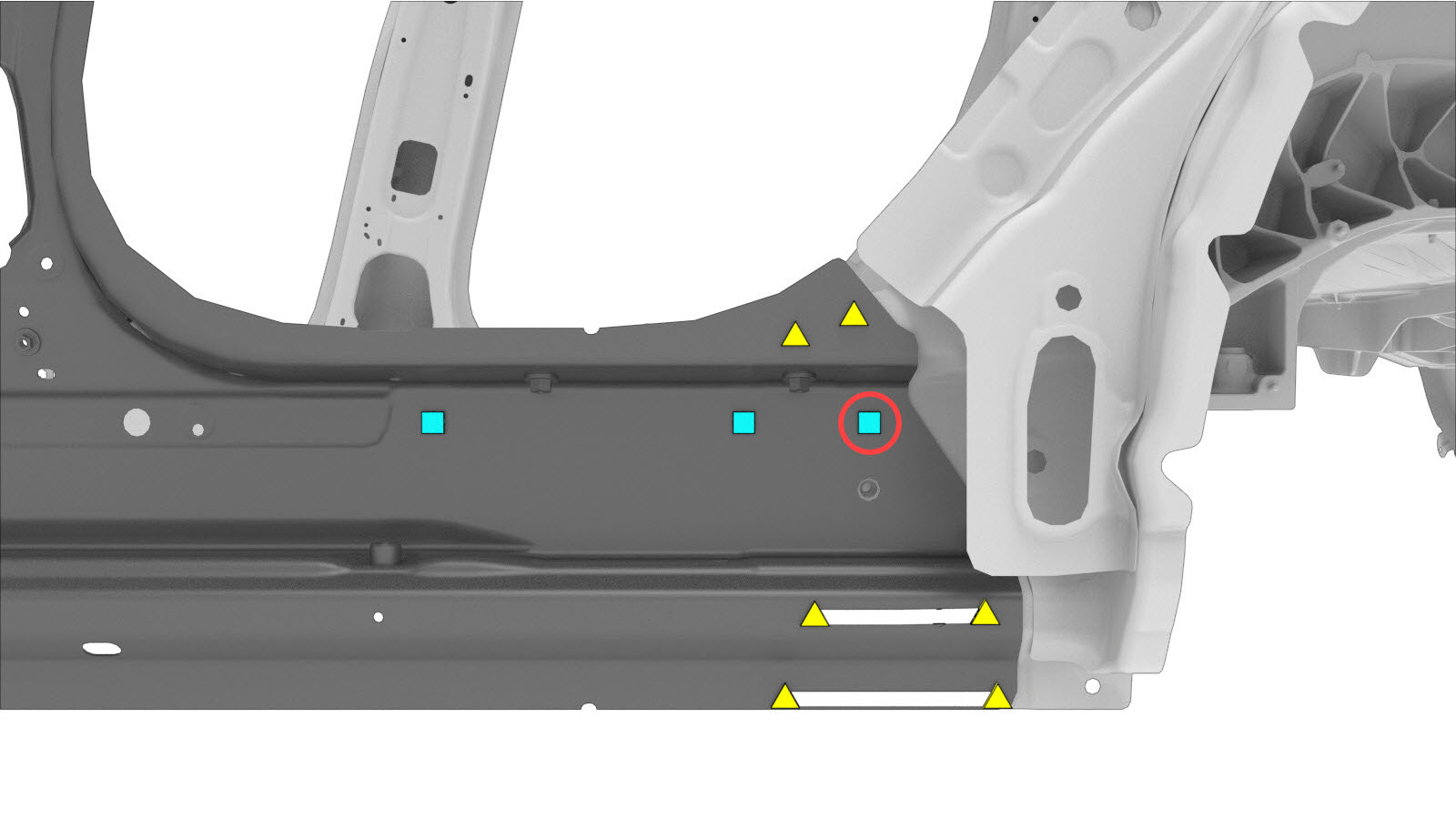

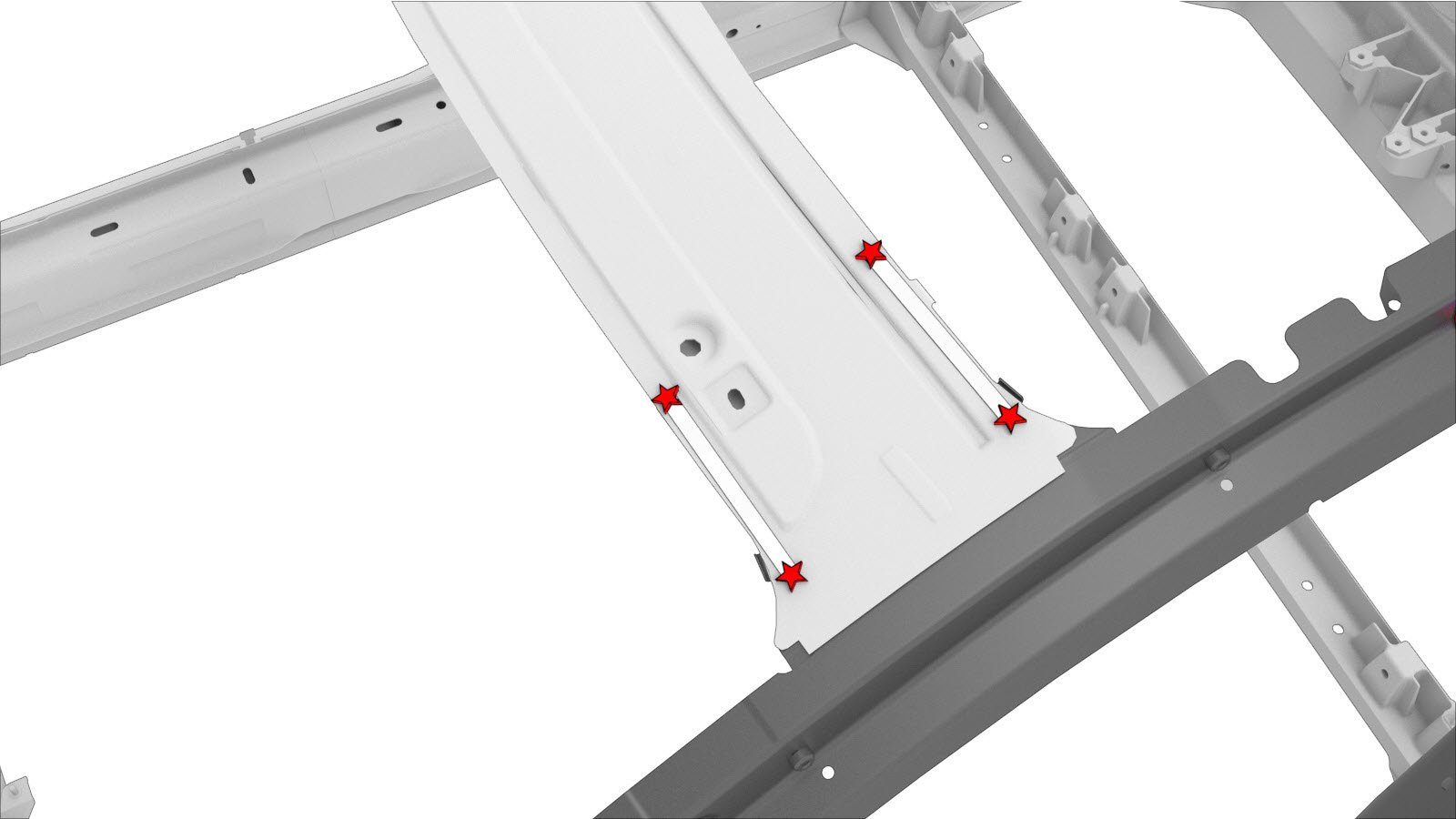

    ou soldaduras por pontos de fábrica

    Parafuso
    Informational PurposesAn informational icon, calling your attention
    Nota
    O parafuso assinalado com um círculo vermelho pode não estar presente em todos os veículos.

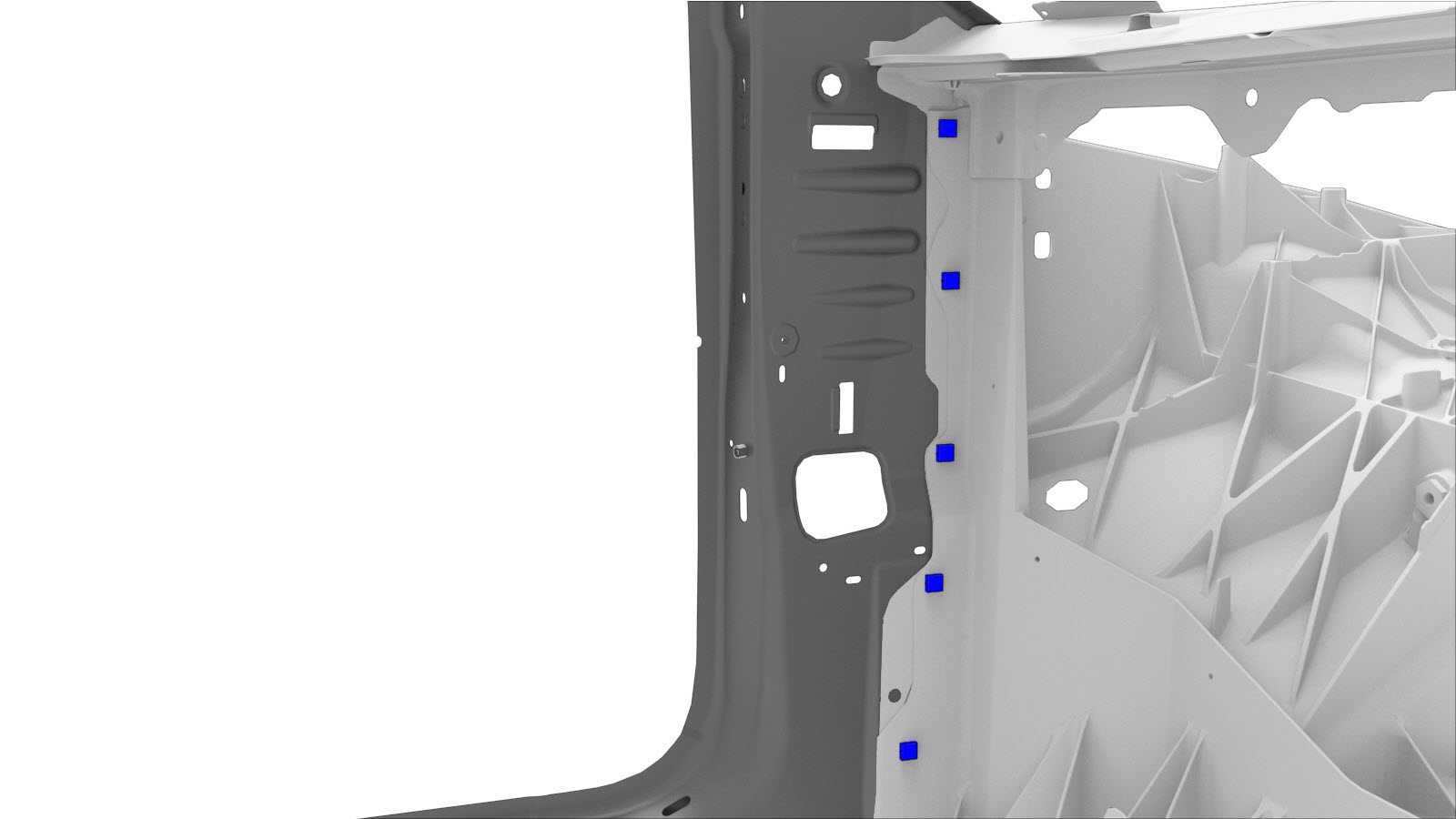

    ou parafuso, cabeça Torx

    Informational PurposesAn informational icon, calling your attention
    Nota
    Guarde os parafusos para reinstalação num passo posterior.
  5. Apenas para reparações da secção: Crie chapas de apoio ou placas de reforço conforme descrito em Descrições da secção da parte interior do aro da porta.
  6. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

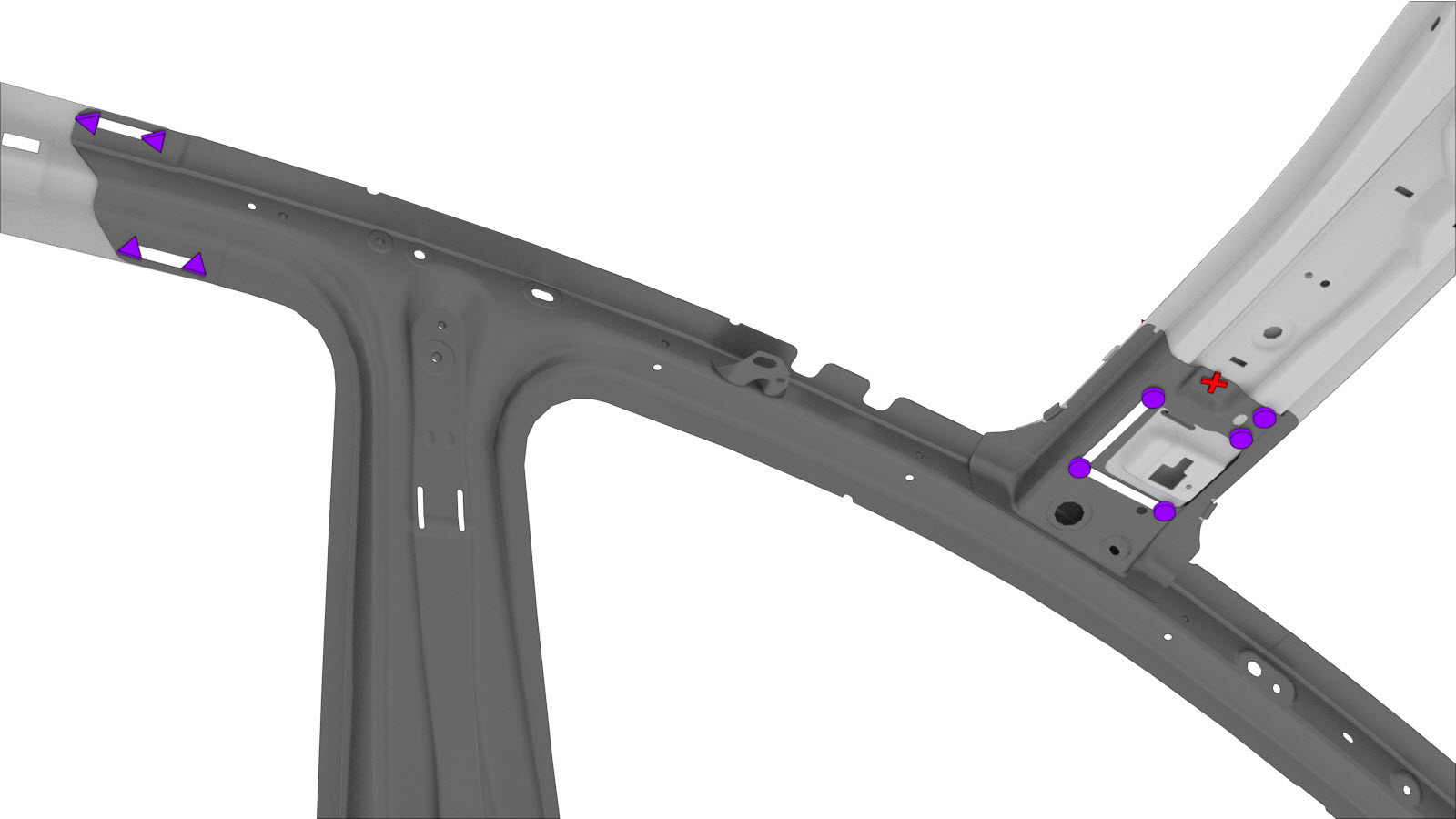

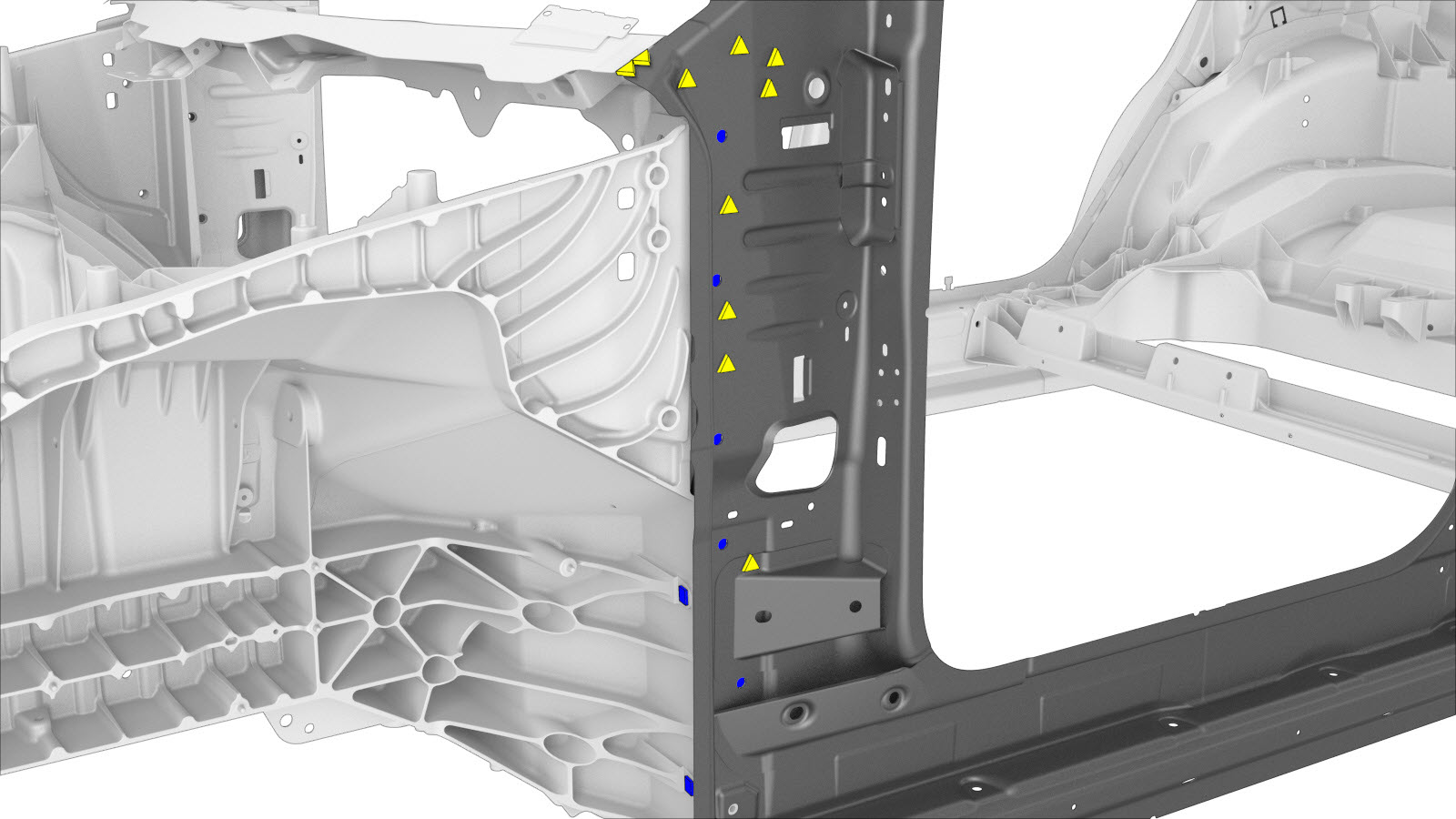

    ou soldaduras por pontos de instalação

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites ocos, S18

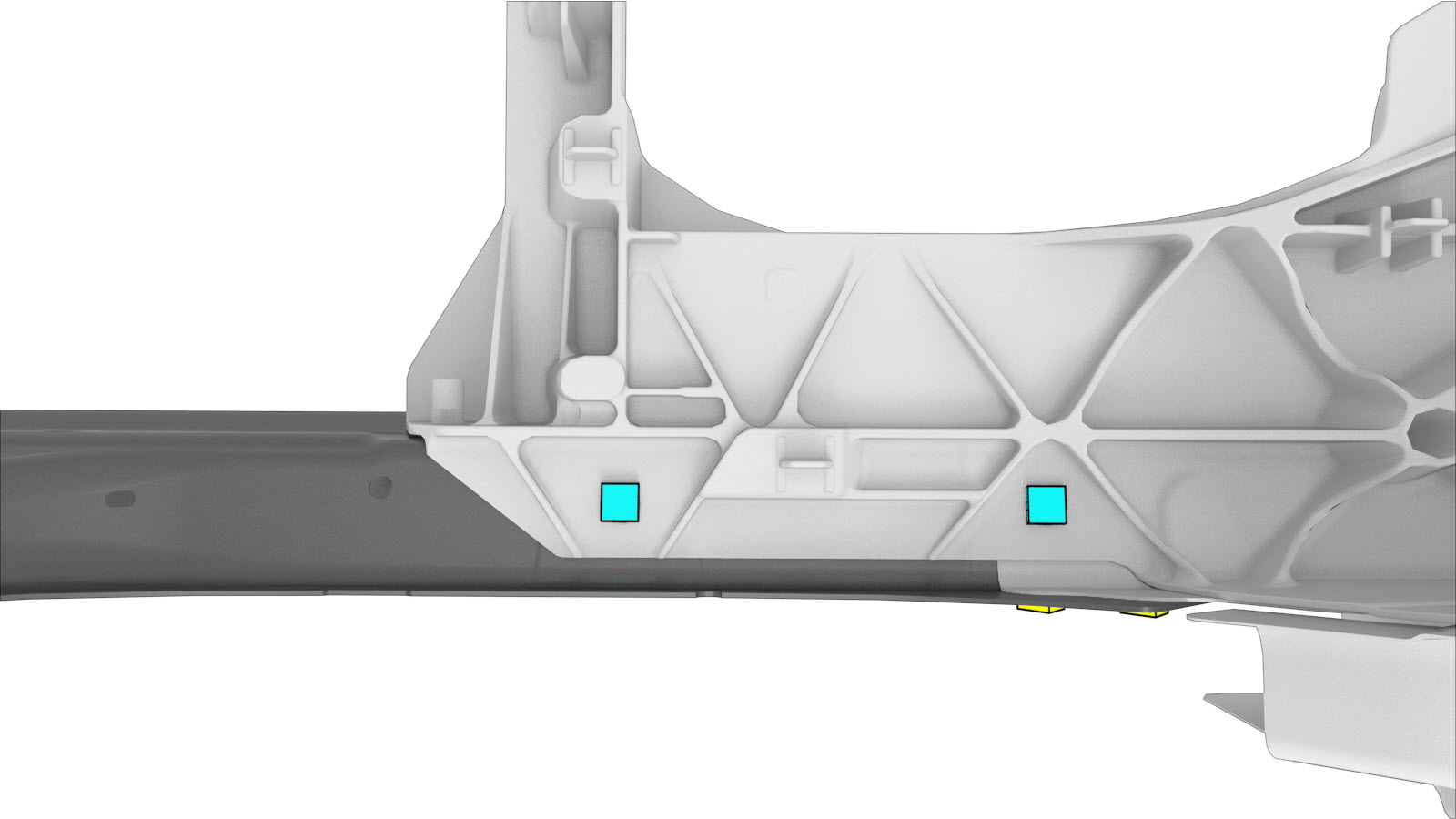

    Parafuso
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apenas proceda à substituição do parafuso assinalado com um círculo vermelho se estiver presente no componente original.

    ou parafuso, cabeça Torx

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Apenas para reparações da secção: Instale as placas de reforço conforme descrito em Descrições da secção da parte interior do aro da porta.
  9. Instale o novo componente ou componentes.
    Aperte os parafusos da seguinte forma:
  10. Efetue a soldadura por pontos de resistência.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  11. Apenas para a reparação da secção do pilar articulado, da soleira ou do pilar B: Instale o item Encaixe da soleira lateral.
  12. Instale a secção necessária de Parte exterior do aro da porta.
  13. Realize quaisquer operações pós-reparação necessárias.
