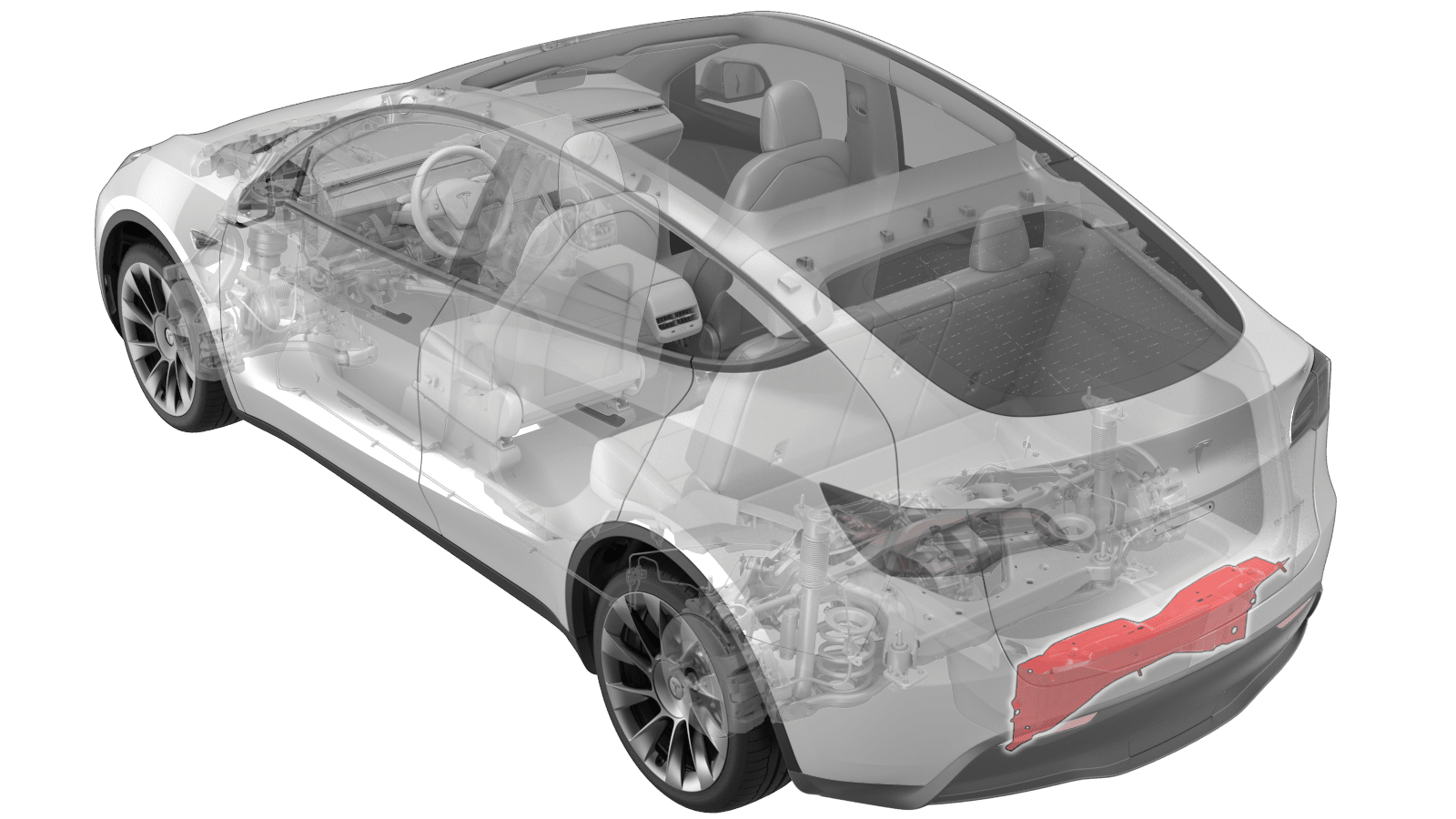

Canal de drenagem de "Lamp Can"

Código de correção: 10101821502, 10101821602 NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.

Lista de peças

Quantidade Descrição Imagem/Notas

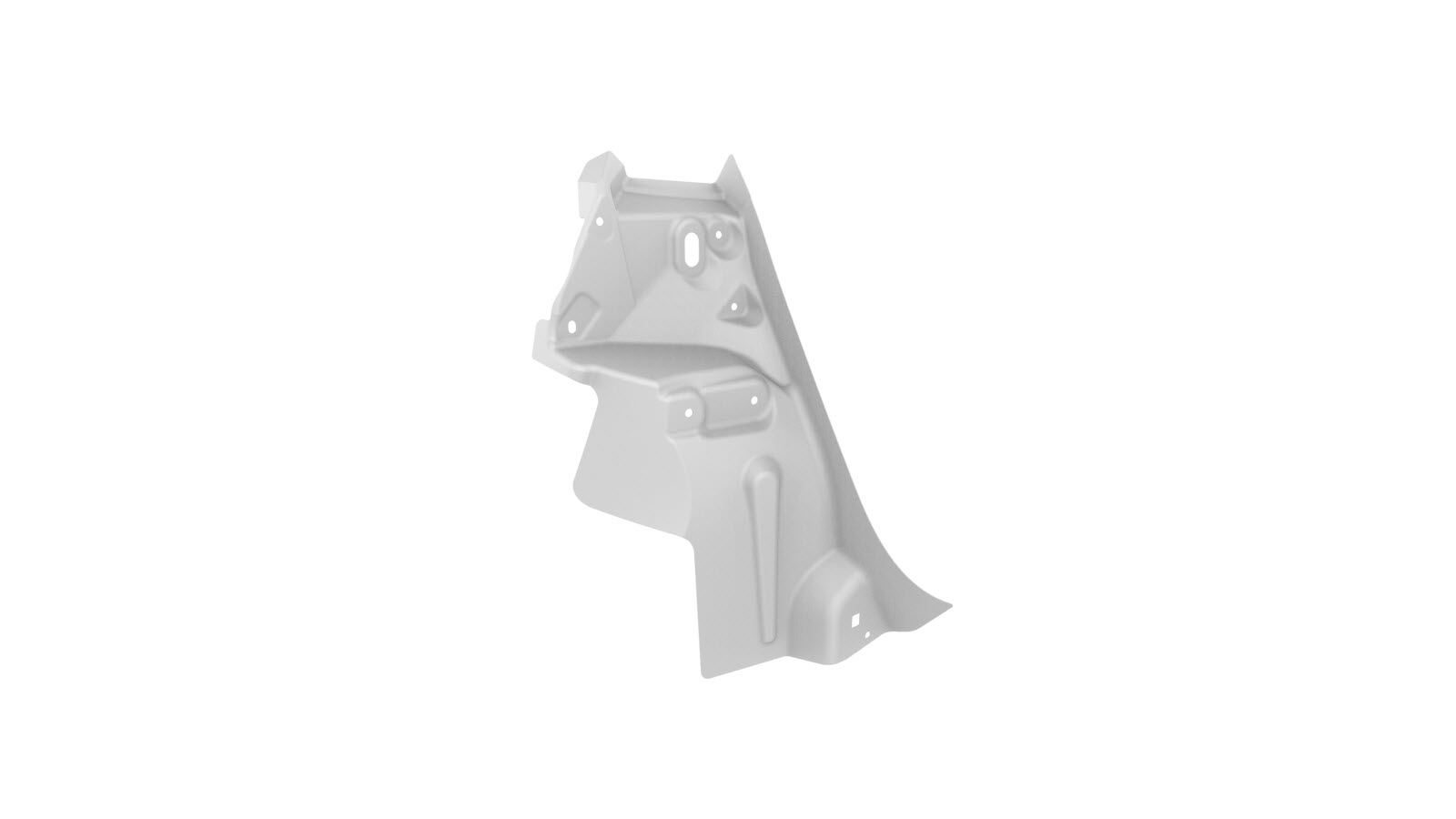

1 LAMP CAN ASSY (canal de drenagem de "Lamp Can")

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Charge Port (NACS) (Remove and Replace).
  2. Retire o Door Assembly - Charge Port (NA) (Remove and Replace).
  3. Retire o Panel Assembly - Rear (Remove and Replace).

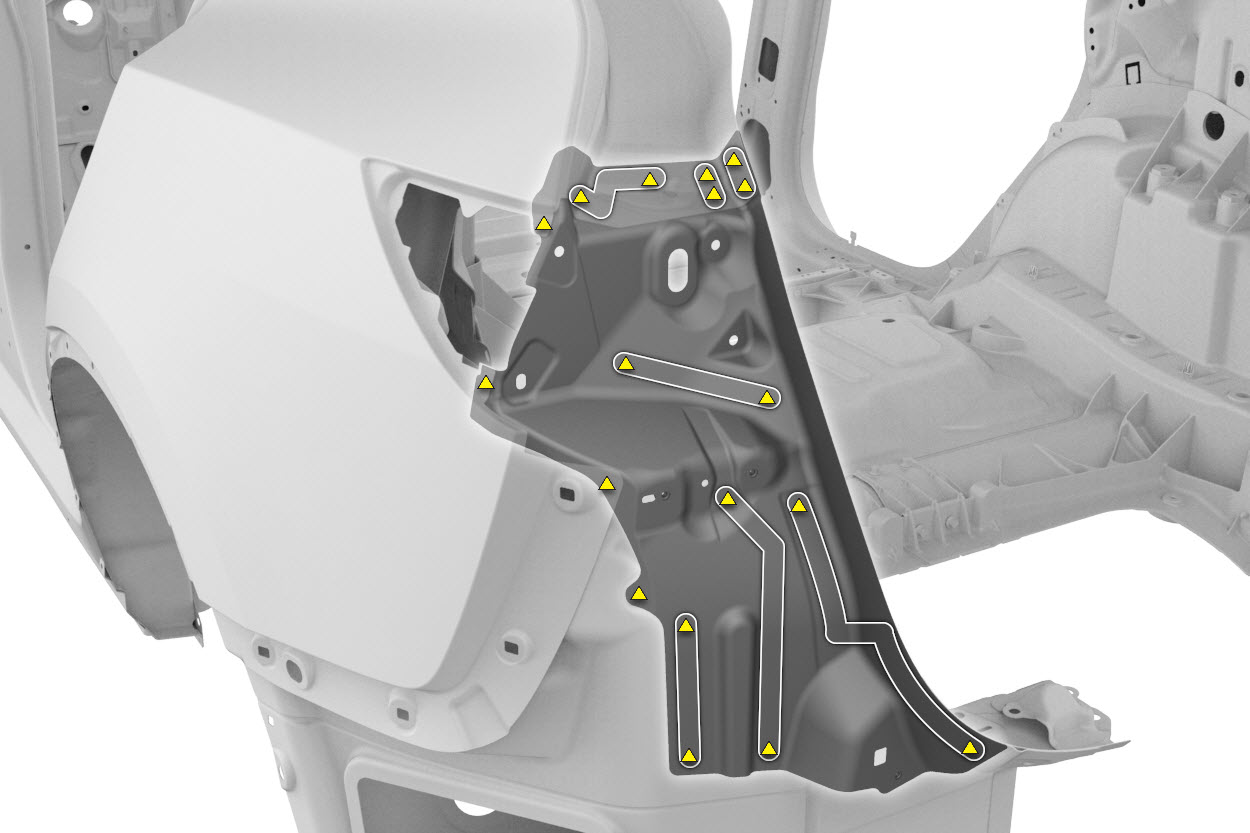

  4. Retire o Bracket - Rear Wing - LH (Remove and Replace).
  5. Retire o Bracket - Taillight - LH (Remove and Replace).

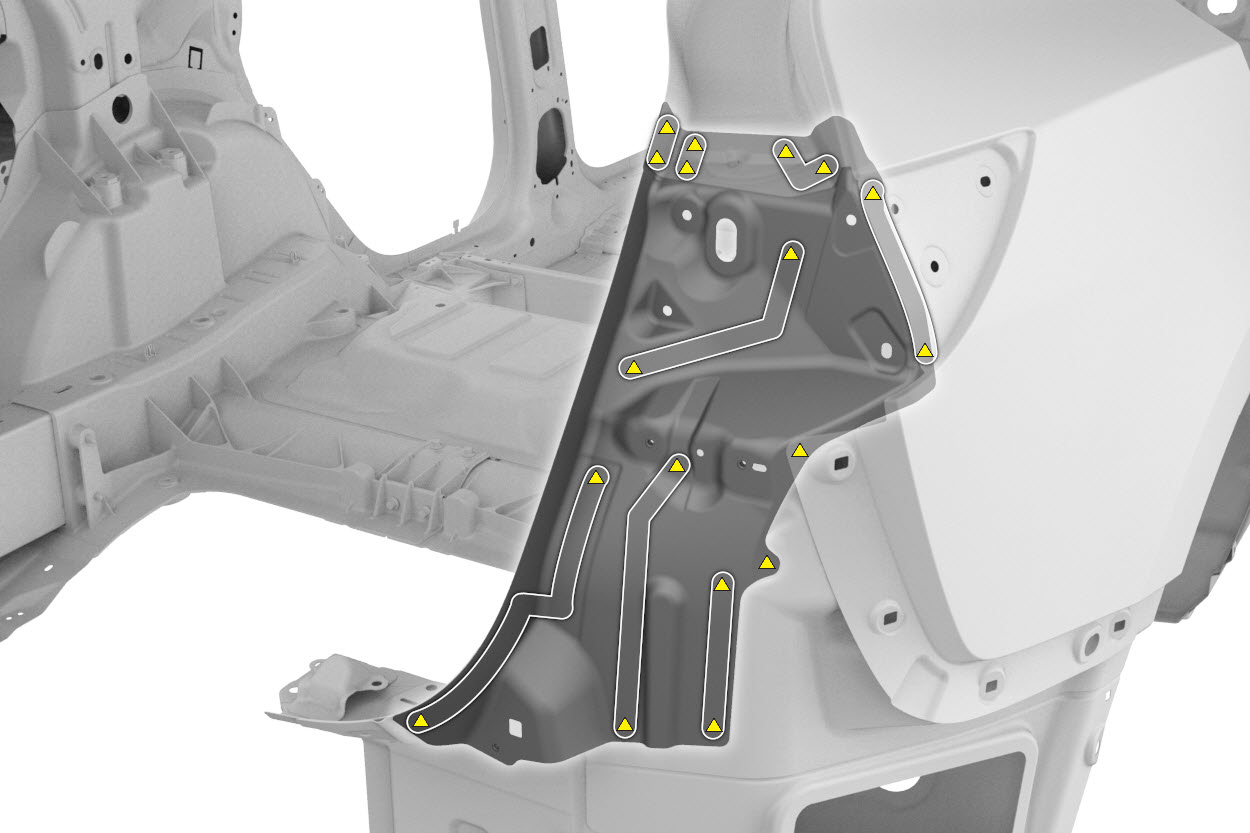

  6. Remova o componente original.
    • ou soldaduras por pontos de fábrica
  7. Remova o componente original.
    • ou soldaduras por pontos de fábrica

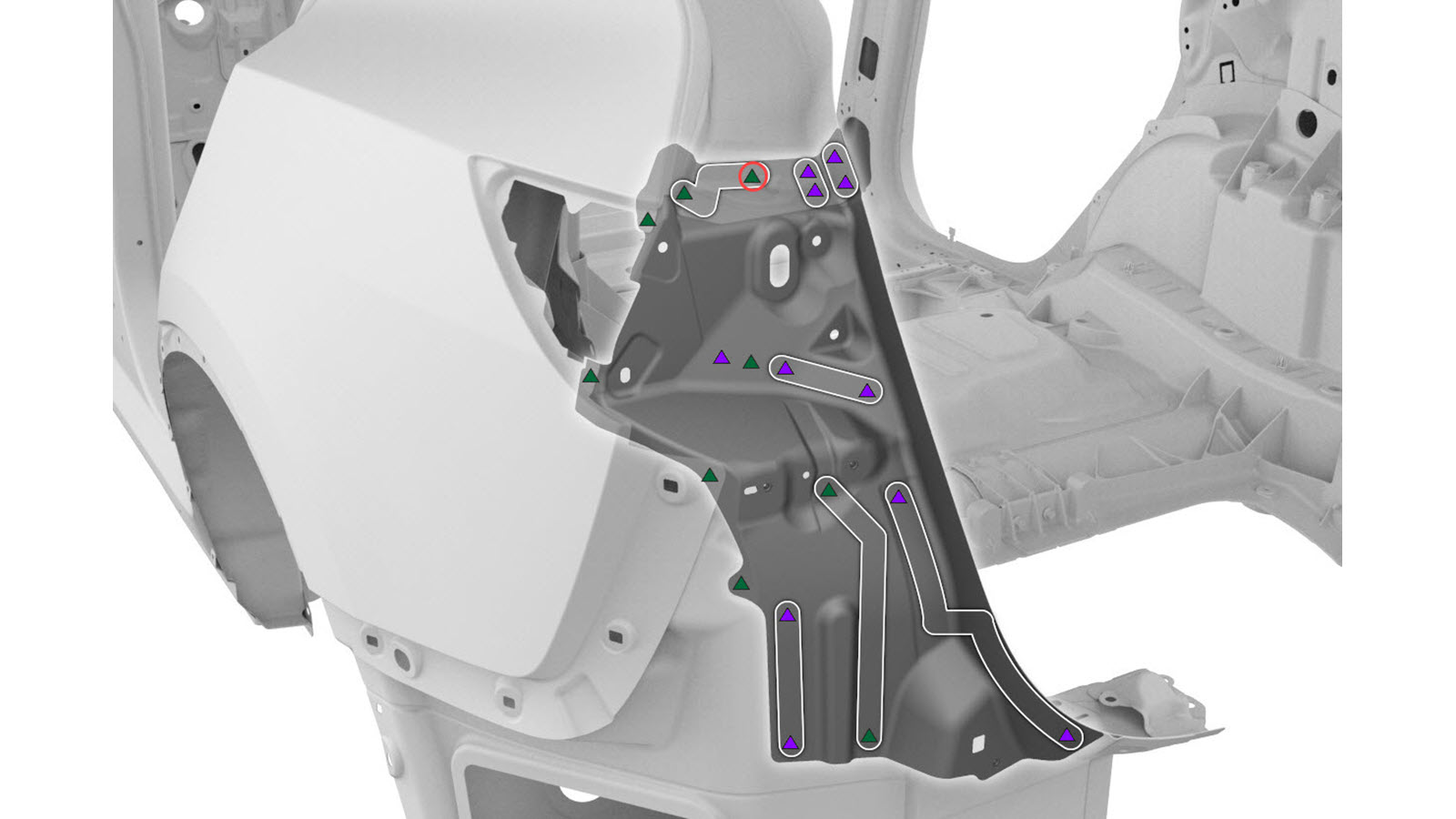

  8. Prepare a instalação.
    • ou soldaduras por pontos de instalação
    • ou rebites de soldadura de aço
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para o rebite de soldadura de aço assinalado com um círculo vermelho, perfure um orifício de 6 mm apenas no novo componente do canal de drenagem de "Lamp Can"; não perfure painéis subjacentes.

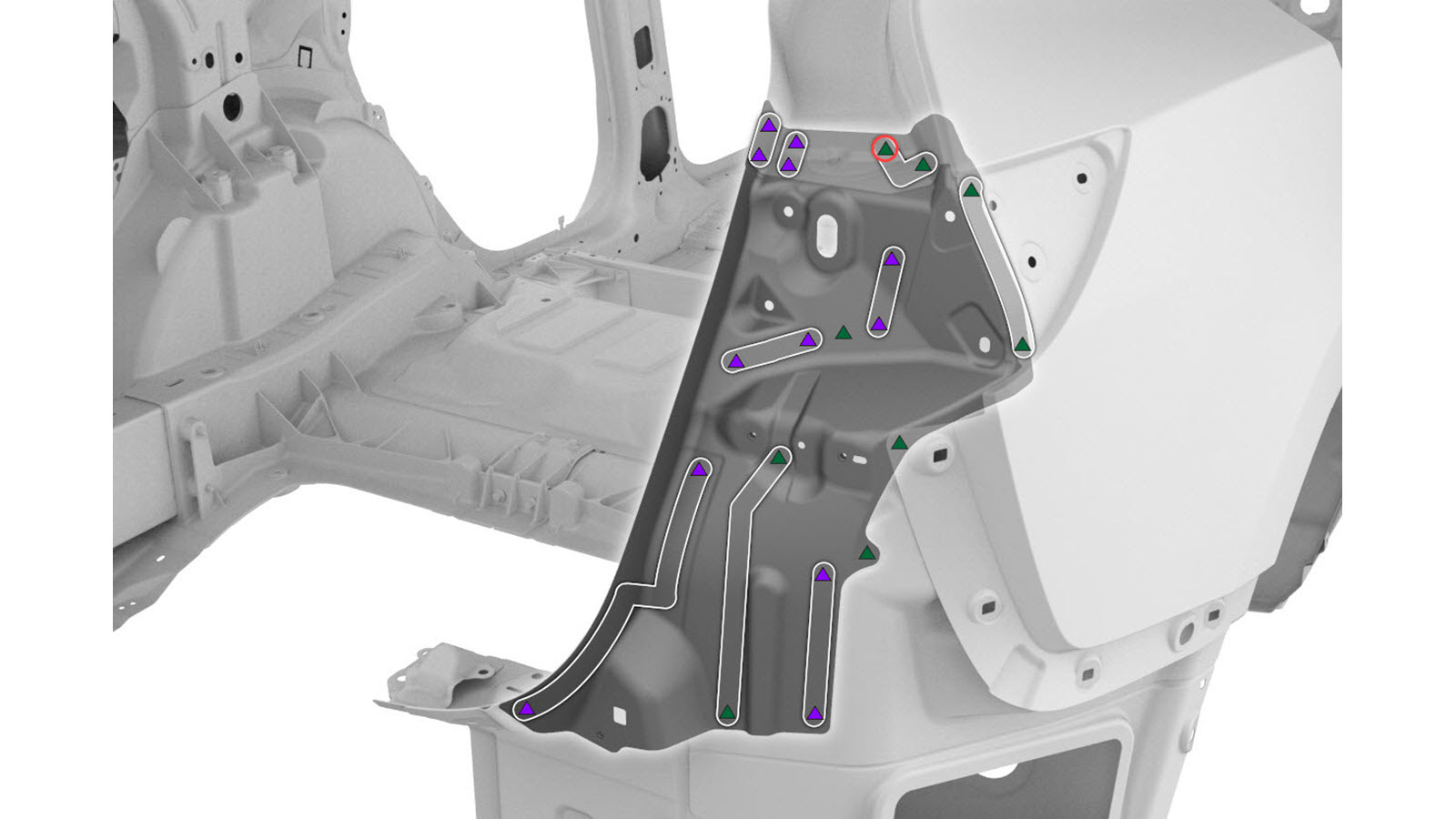

  9. Prepare a instalação.
    • ou soldaduras por pontos de instalação
    • ou rebites de soldadura de aço
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para o rebite de soldadura de aço assinalado com um círculo vermelho, perfure um orifício de 6 mm apenas no novo componente do canal de drenagem de "Lamp Can"; não perfure painéis subjacentes.
  10. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  11. Instale o novo componente ou componentes.
  12. Efetue a soldadura por pontos de resistência.
    • ou soldaduras por pontos de instalação
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  13. Efetue a soldadura GMA.
    • ou rebites de soldadura de aço
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  14. Realize quaisquer operações pós-reparação necessárias.
  15. Instale o Bracket - Taillight - LH (Remove and Replace).
  16. Instale o Bracket - Rear Wing - LH (Remove and Replace).
  17. Instale o Panel Assembly - Rear (Remove and Replace).
  18. Instale o Door Assembly - Charge Port (NA) (Remove and Replace).
  19. Instale o Charge Port (NACS) (Remove and Replace).
