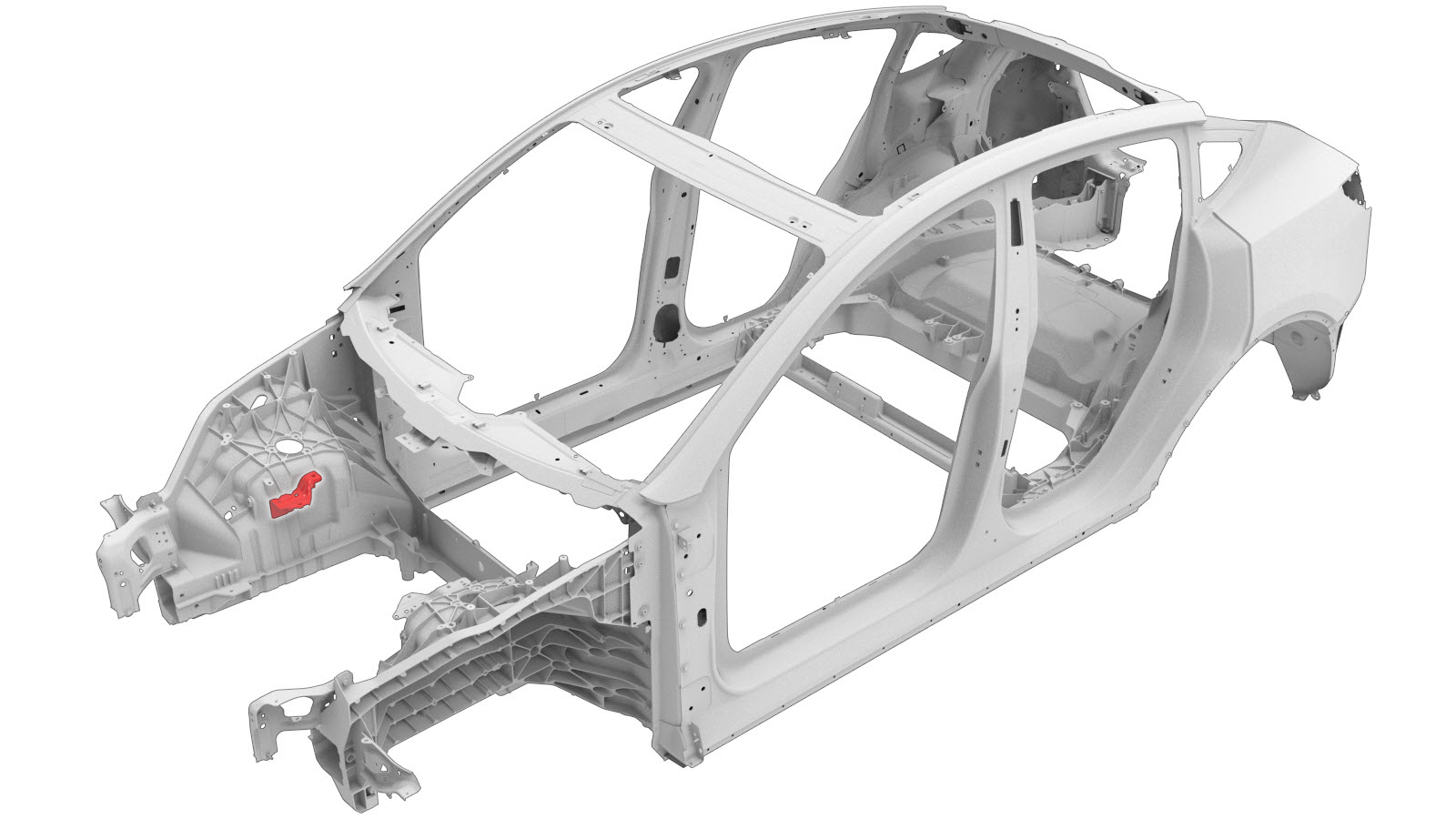

Suporte de ligação da torre do amortecedor (lado direito) (veículos construídos até 7 de fevereiro de 2023)
Código de correção:
10101301602
NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.
Informação sobre a reparação
- Para veículos construídos depois de 7 de fevereiro de 2023, utilize o procedimento Suporte de ligação da torre do amortecedor (lado direito) (veículos construídos depois de 7 de fevereiro de 2023).
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

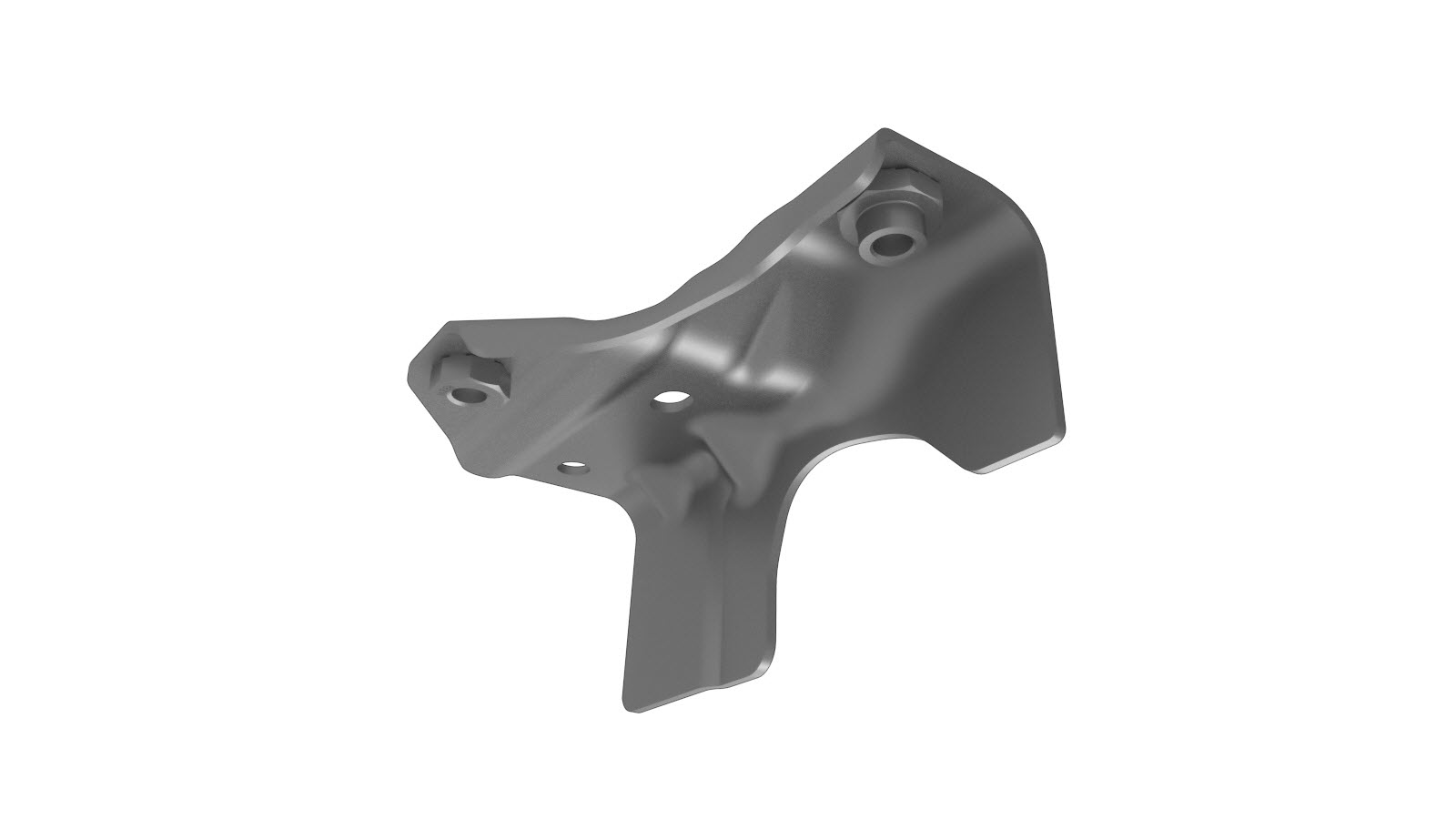

| 1 | ASY - BRKT SHOCKTOWER BRACE - RH (Suporte de ligação da torre do amortecedor – lado direito) | |
| 3 | Rebite estrutural de resistência elevada, 6,5 mm | |
| 2 | Rebite embutido estrutural, 6,5 mm |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
- Retire o Supermanifold (Remove and Replace).
-
Retire o item Reforço da torre do amortecedor (veículos construídos até 6 de fevereiro de 2023).
-

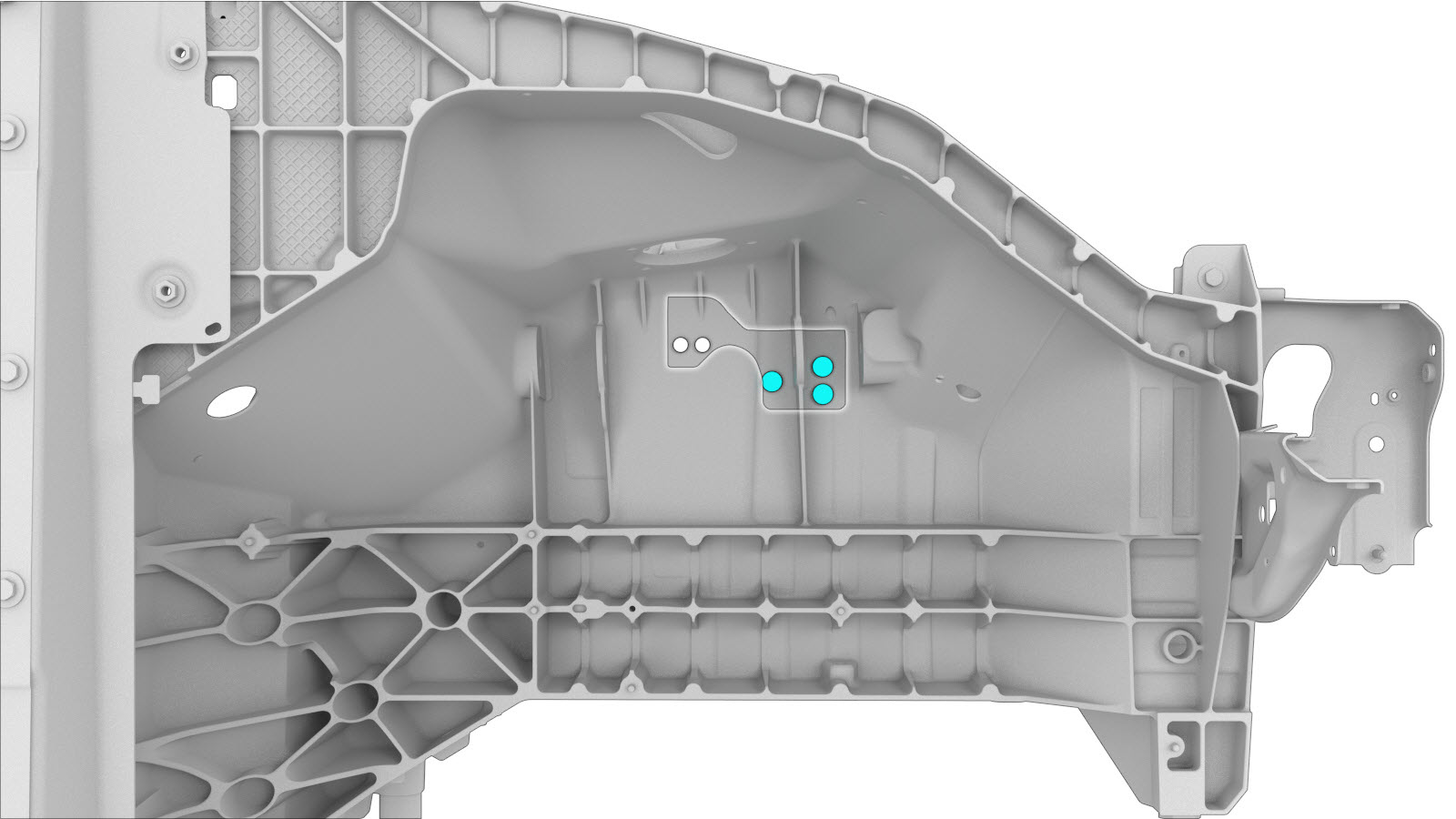

Remova o componente original.
- ou soldaduras por pontos de fábrica
- Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

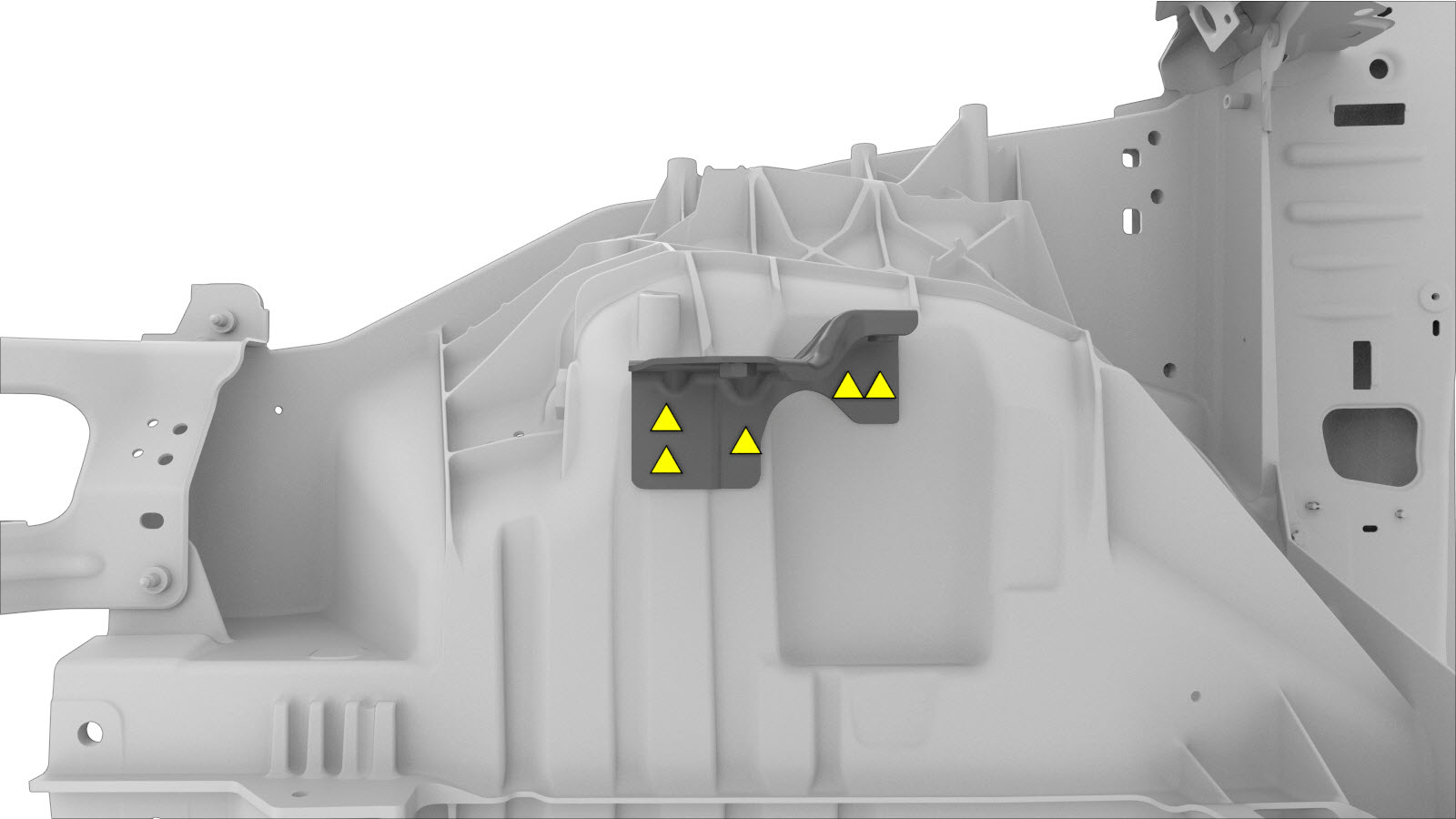

- Instale o novo componente ou componentes.
-
Instale o item Reforço da torre do amortecedor (veículos construídos até 6 de fevereiro de 2023).
- Realize quaisquer operações pós-reparação necessárias.
- Instale o Supermanifold (Remove and Replace).
