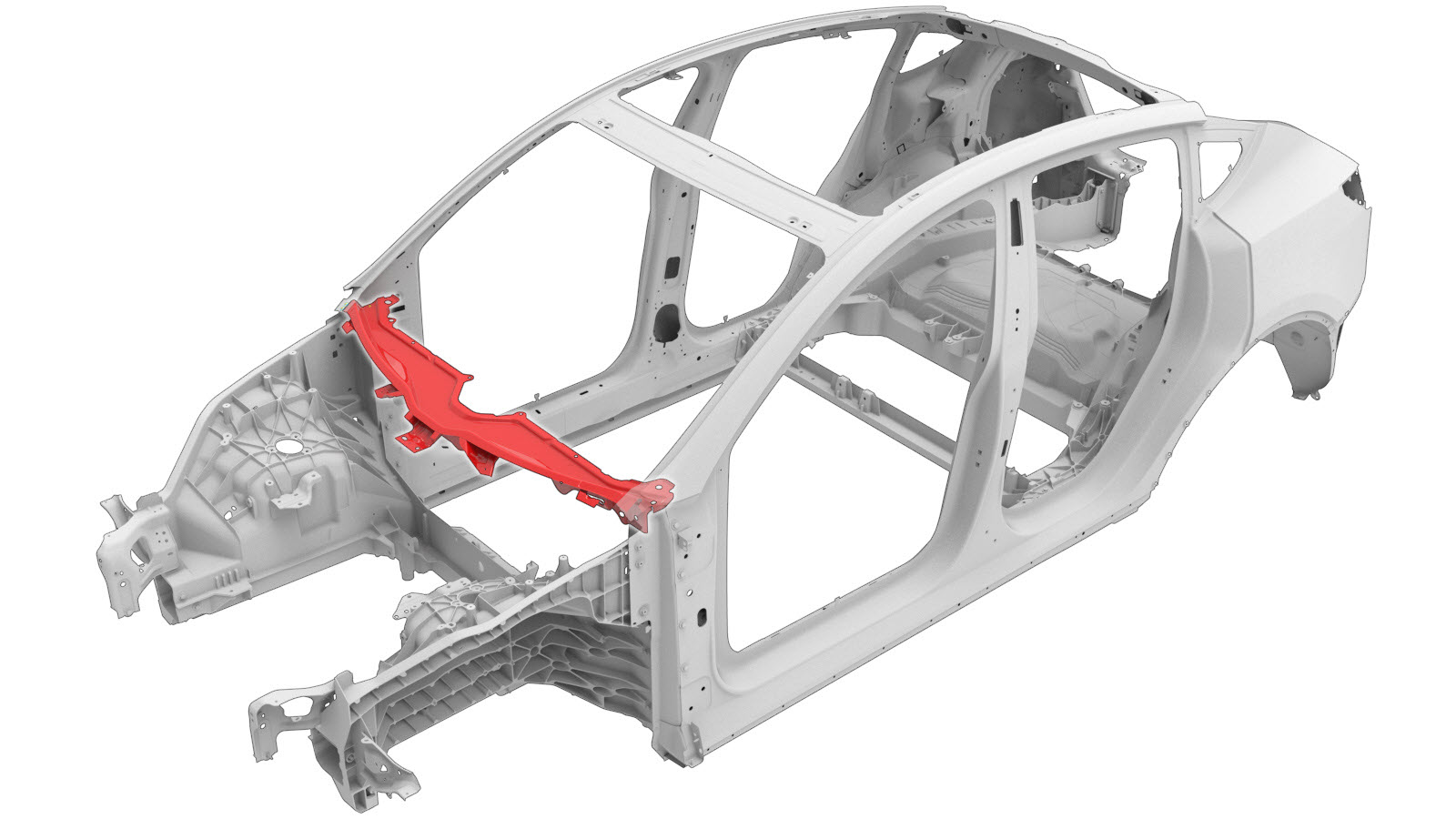

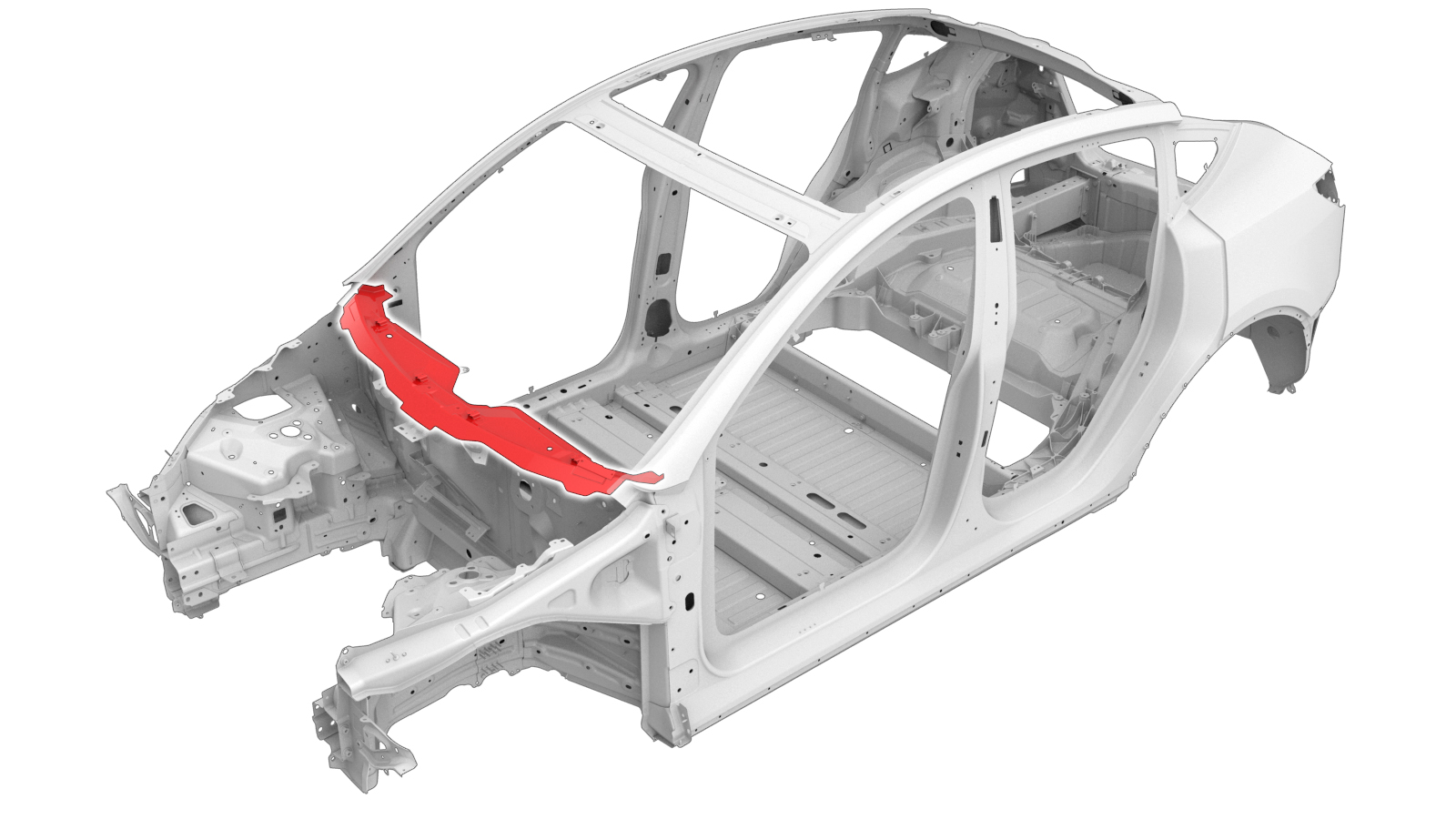

Parte inferior da carenagem com suportes do limpa-para-brisas

Código de correção: 10101300902 NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.

Lista de peças

Quantidade Descrição Imagem/Notas

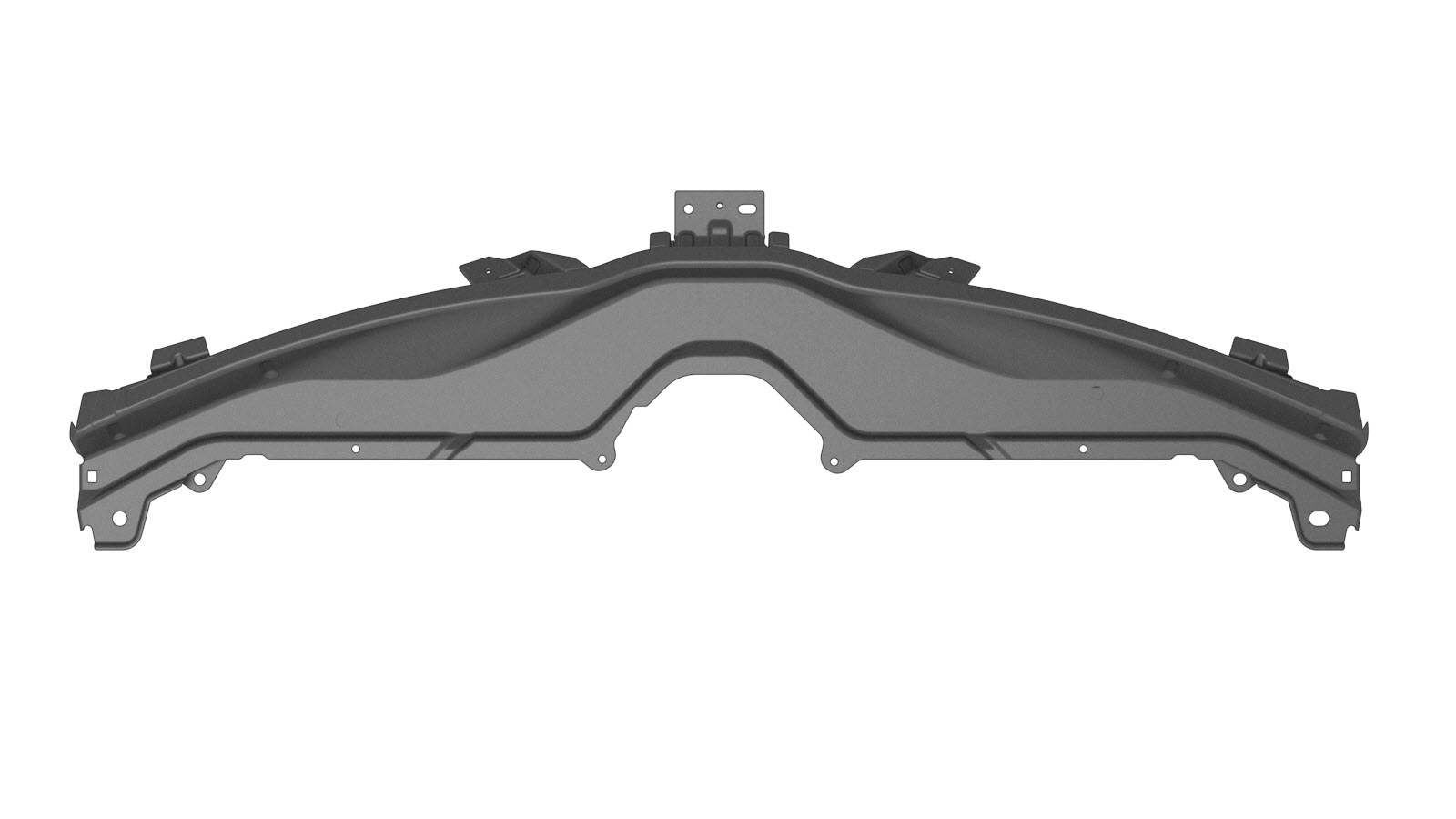

1 ASSY - MY GFB COWL LWR (Parte inferior da carenagem com suportes do limpa-para-brisas)
4

Rebite de cabeça redonda estrutural, 6,5 mm

4 Rebite estrutural de resistência elevada, 6,5 mm
2 Parafuso , M6X18 Número de peça Tesla 1006529-00-A.
2 Porca de rebite PORCA DE REBITE, FLUSH, M6 Número de peça Tesla 2007016.
2 REMENDO DE PELÍCULA DE BUTILO 50x50x1 mm Número de peça Tesla 1045194-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Super Dash (Structural Pack) (Remove and Replace).
  2. Retire a parte superior da carenagem.

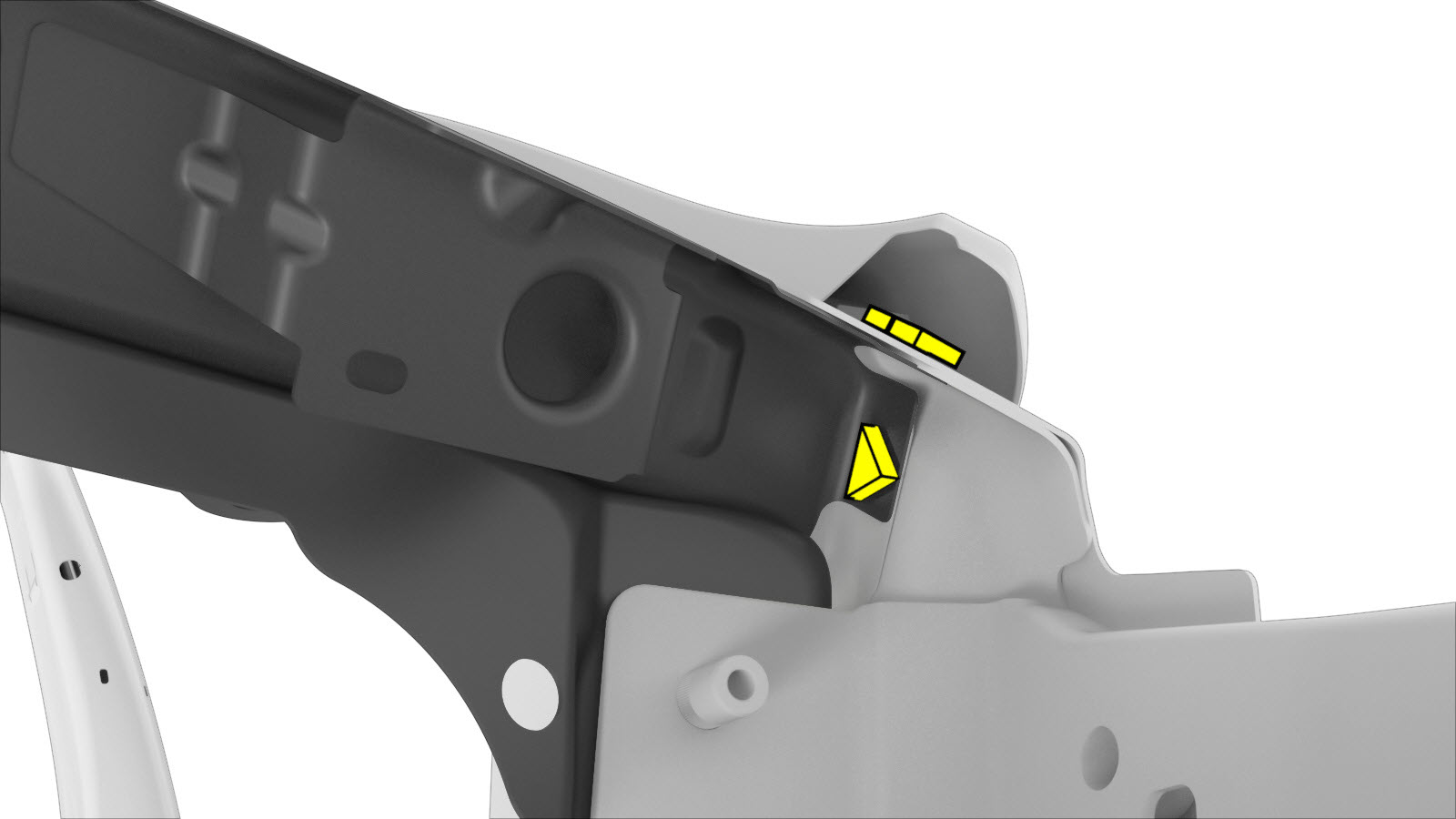

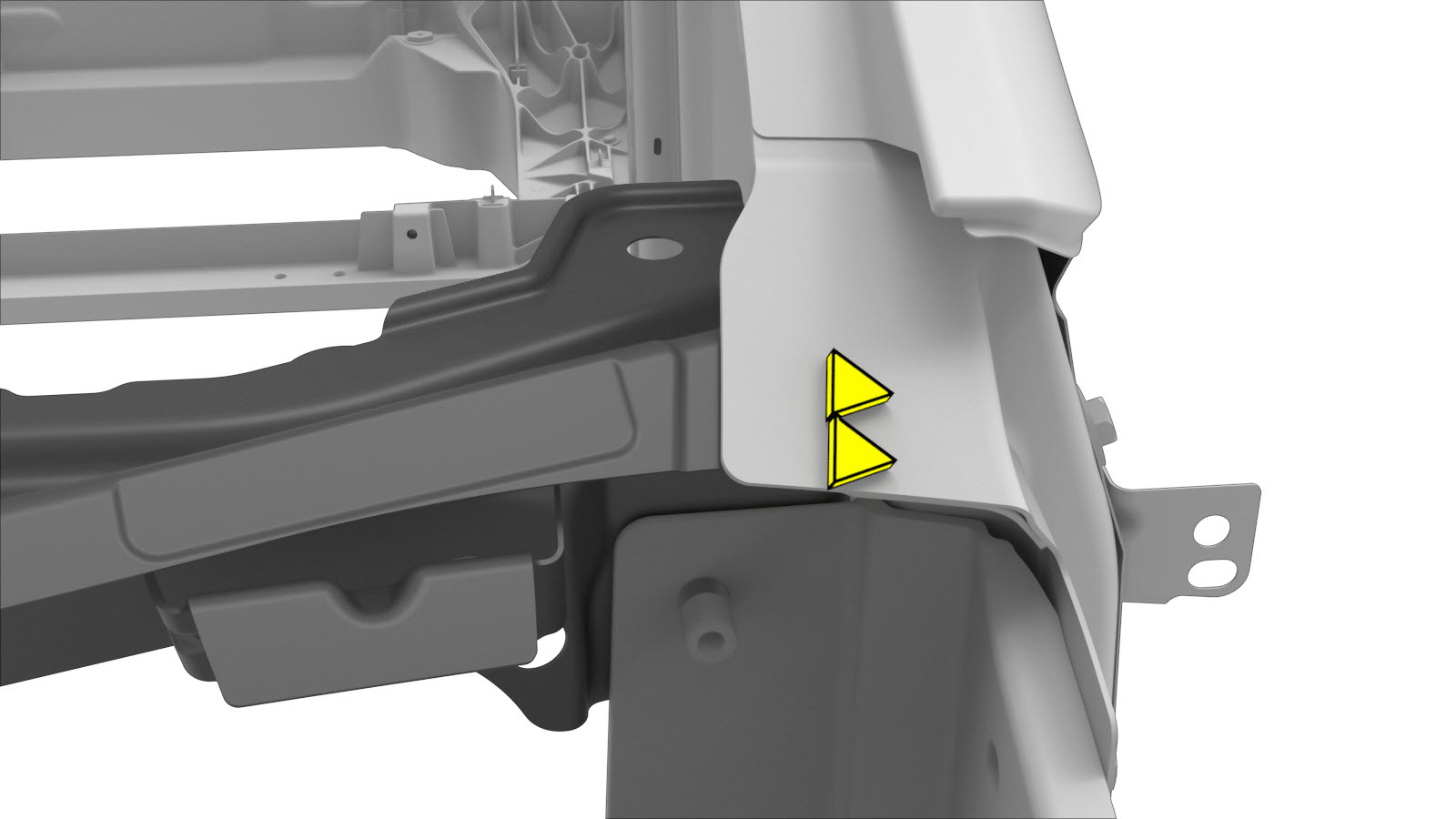

  3. Remova o componente original.
    • ou soldaduras por pontos de fábrica

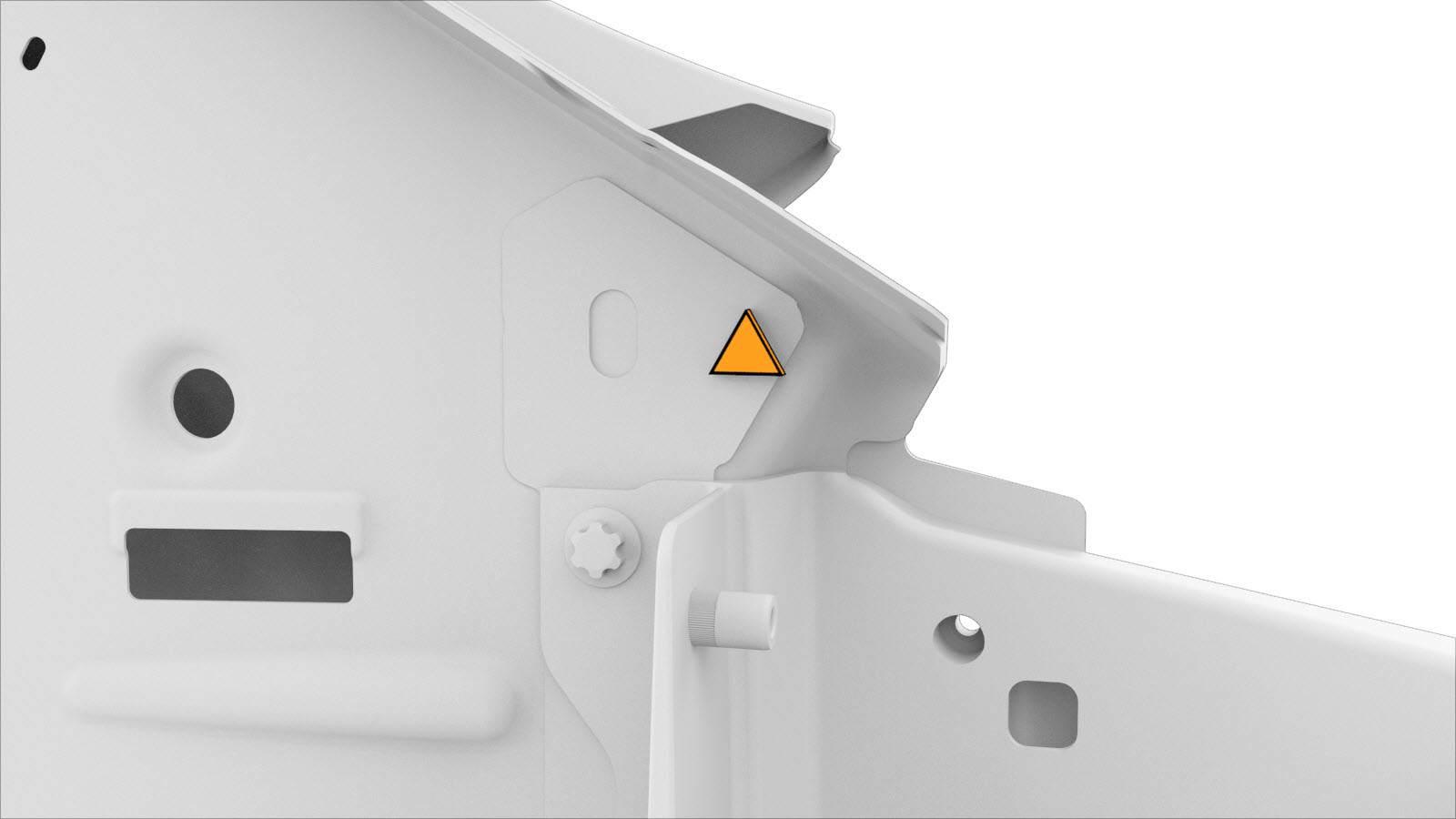

  4. Remova o componente original.
    • ou soldaduras por pontos de fábrica
  5. Remova o componente original.
    • ou soldaduras por pontos de fábrica

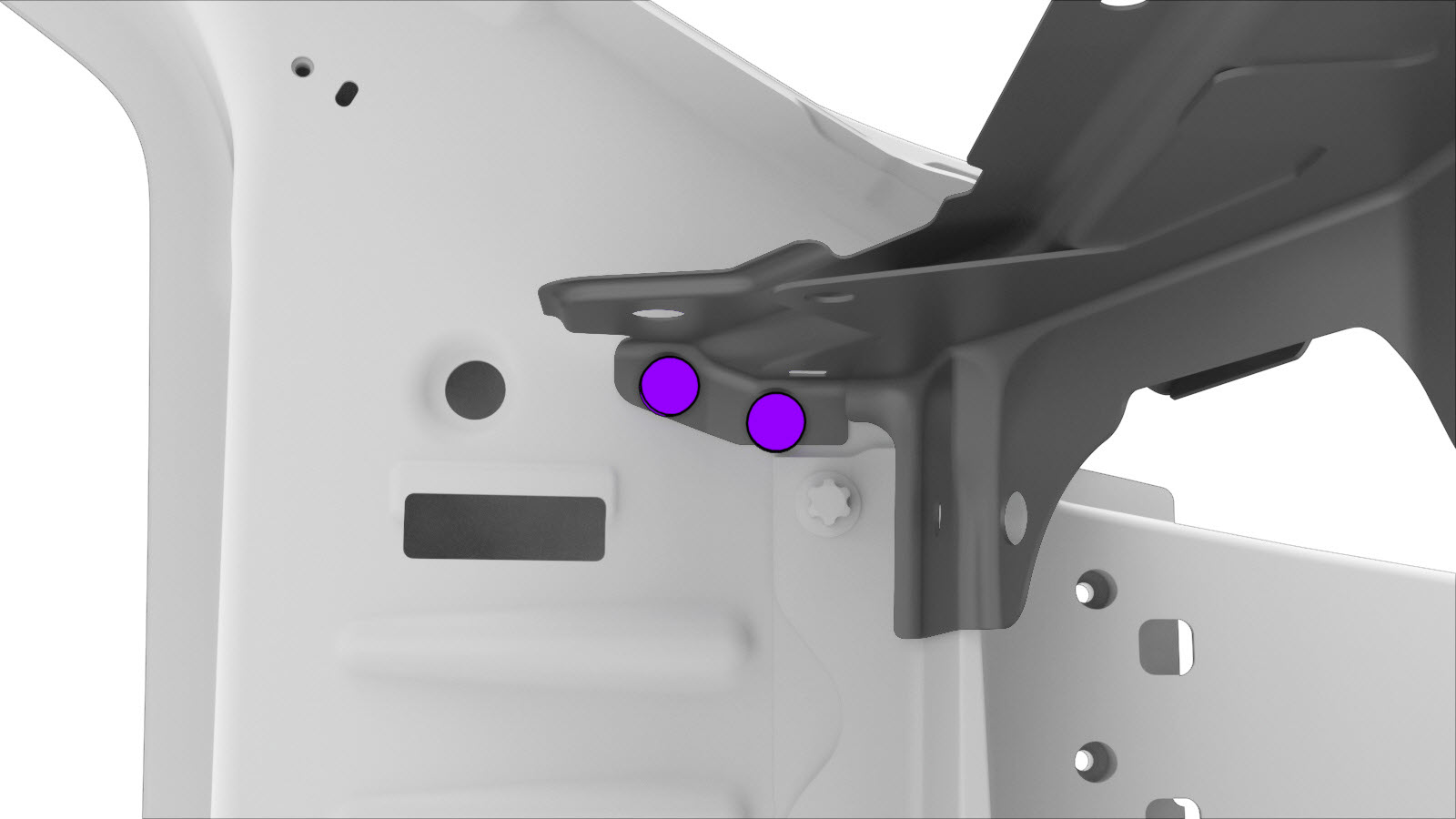

  6. Prepare a instalação.
    • Porca de rebite
  7. Prepare a instalação.
  8. Prepare a instalação.
  9. Prepare a instalação.
  10. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  11. Instale o novo componente ou componentes.
    Aperte os parafusos a 10 Nm.

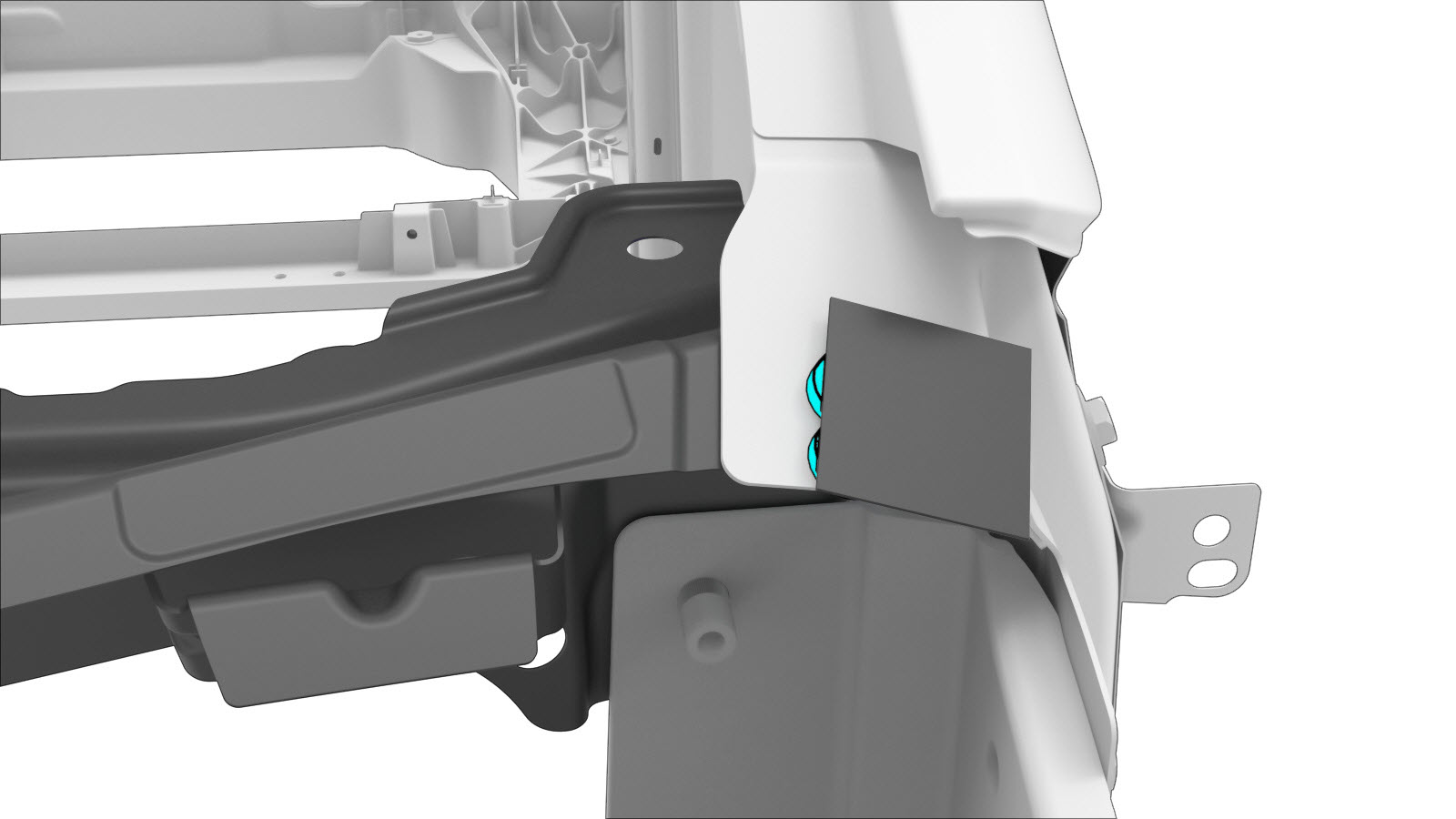

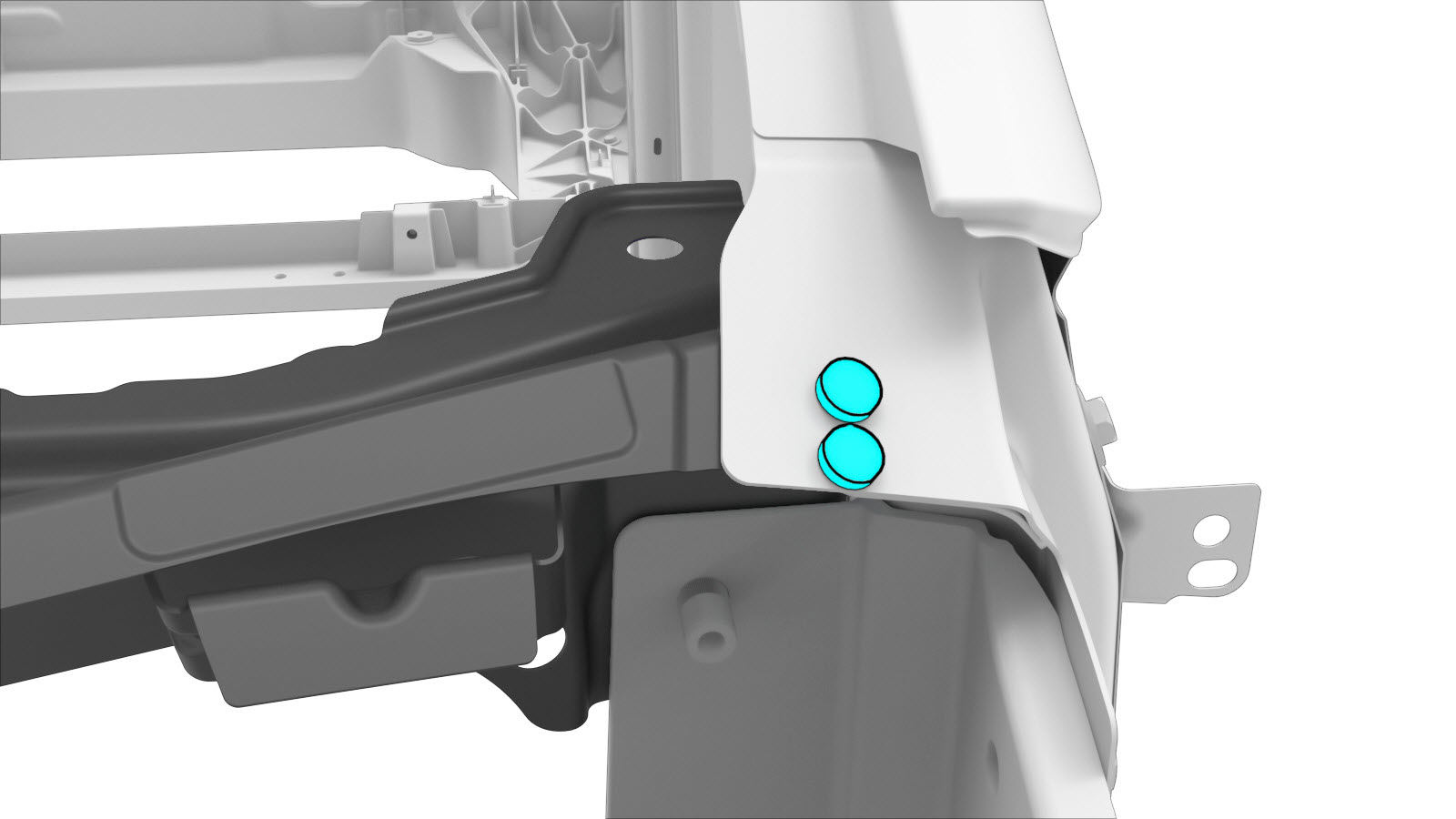

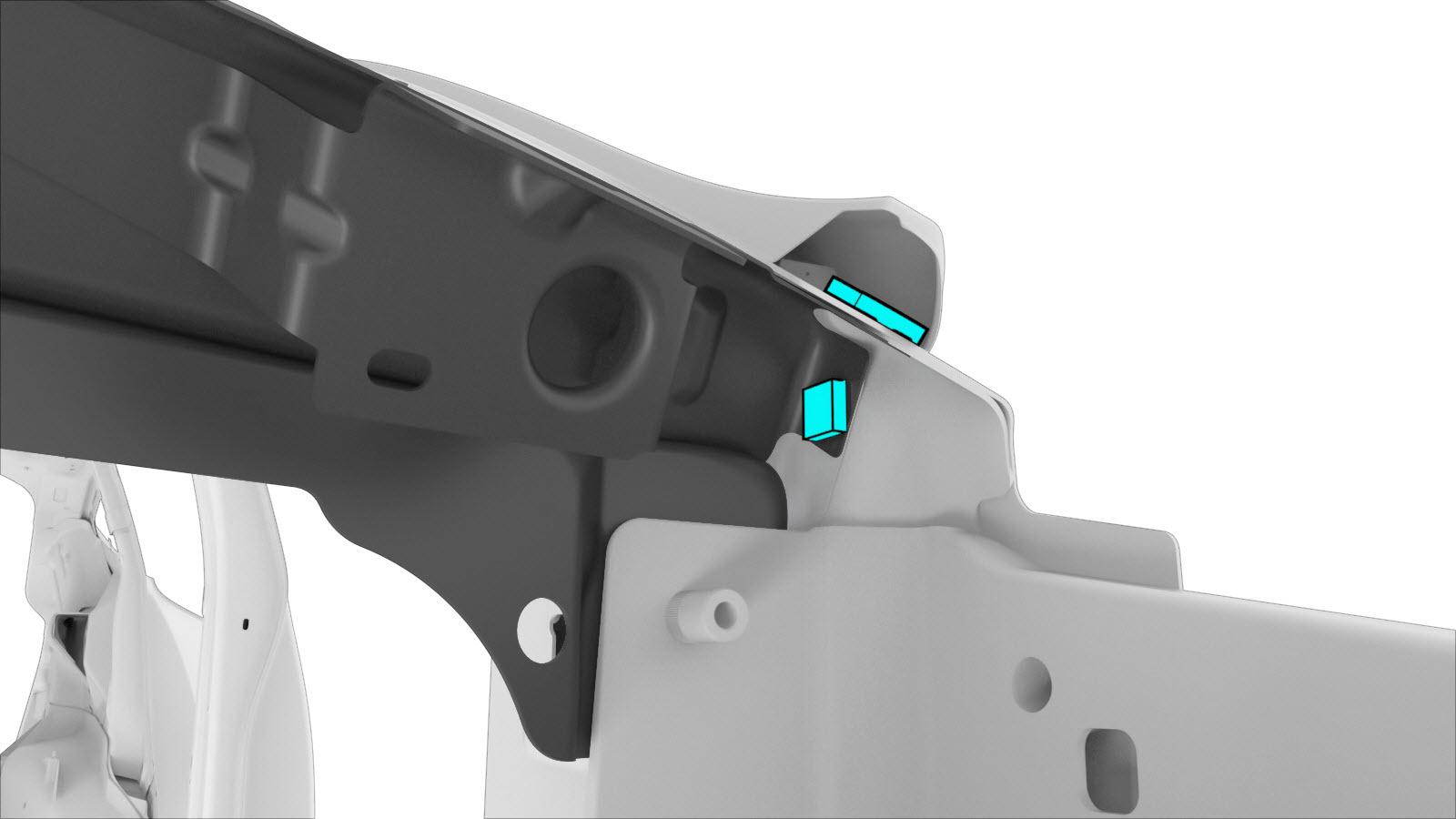

  12. Instale remendos de butilo para cobrir completamente os rebites estruturais nos locais indicados.
  13. Instale a parte superior da carenagem.
  14. Realize quaisquer operações pós-reparação necessárias.
  15. Instale o Super Dash (Structural Pack) (Remove and Replace).
