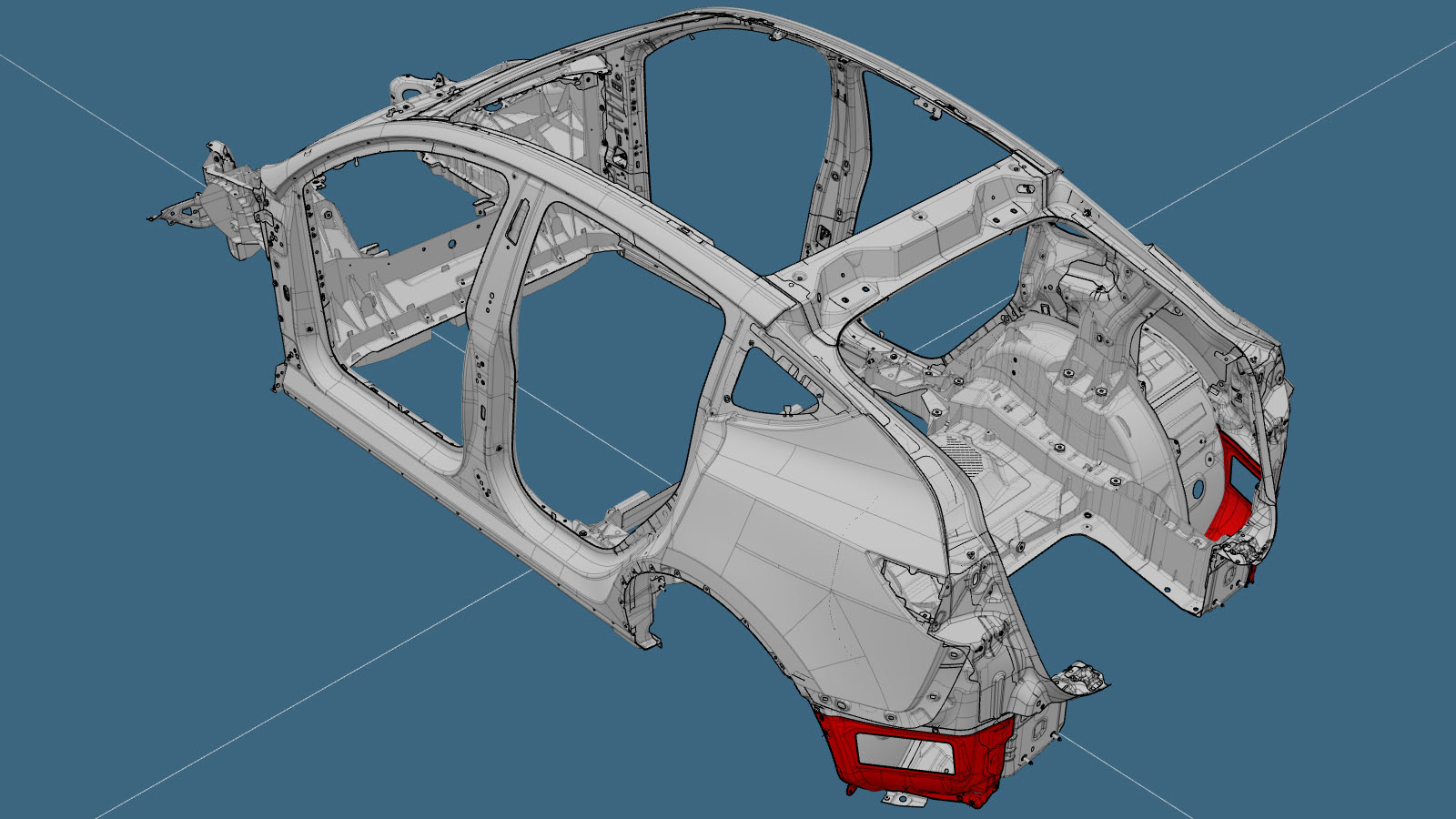

Parte inferior da extensão traseira da parte lateral exterior da carroçaria

Código de correção: 10101822202, 10101822302 NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	PANEL- BSO REAR EXT LWR (Parte inferior da extensão traseira da parte lateral exterior da carroçaria)
8	Rebite de cabeça redonda estrutural, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o Bracket - Rear Wing - LH (Remove and Replace).
Retire o Wheel Arch Liner - Rear - LH (Structural Pack) (Remove and Replace)
Retire o Air Extractor - LH (Remove and Replace).
.

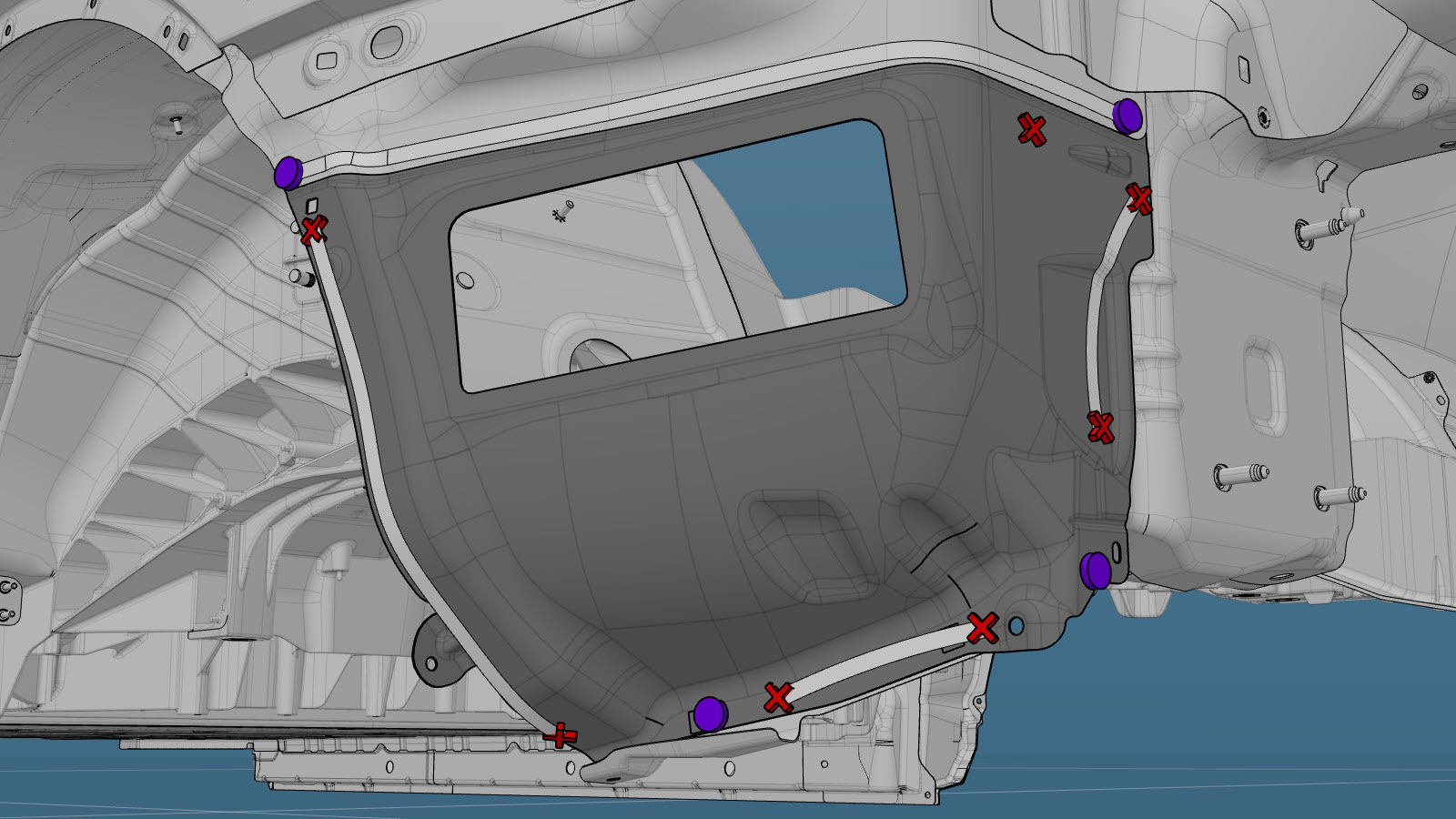

Remova o componente original.
- ou SPR de fábrica
- ou soldaduras por pontos de fábrica

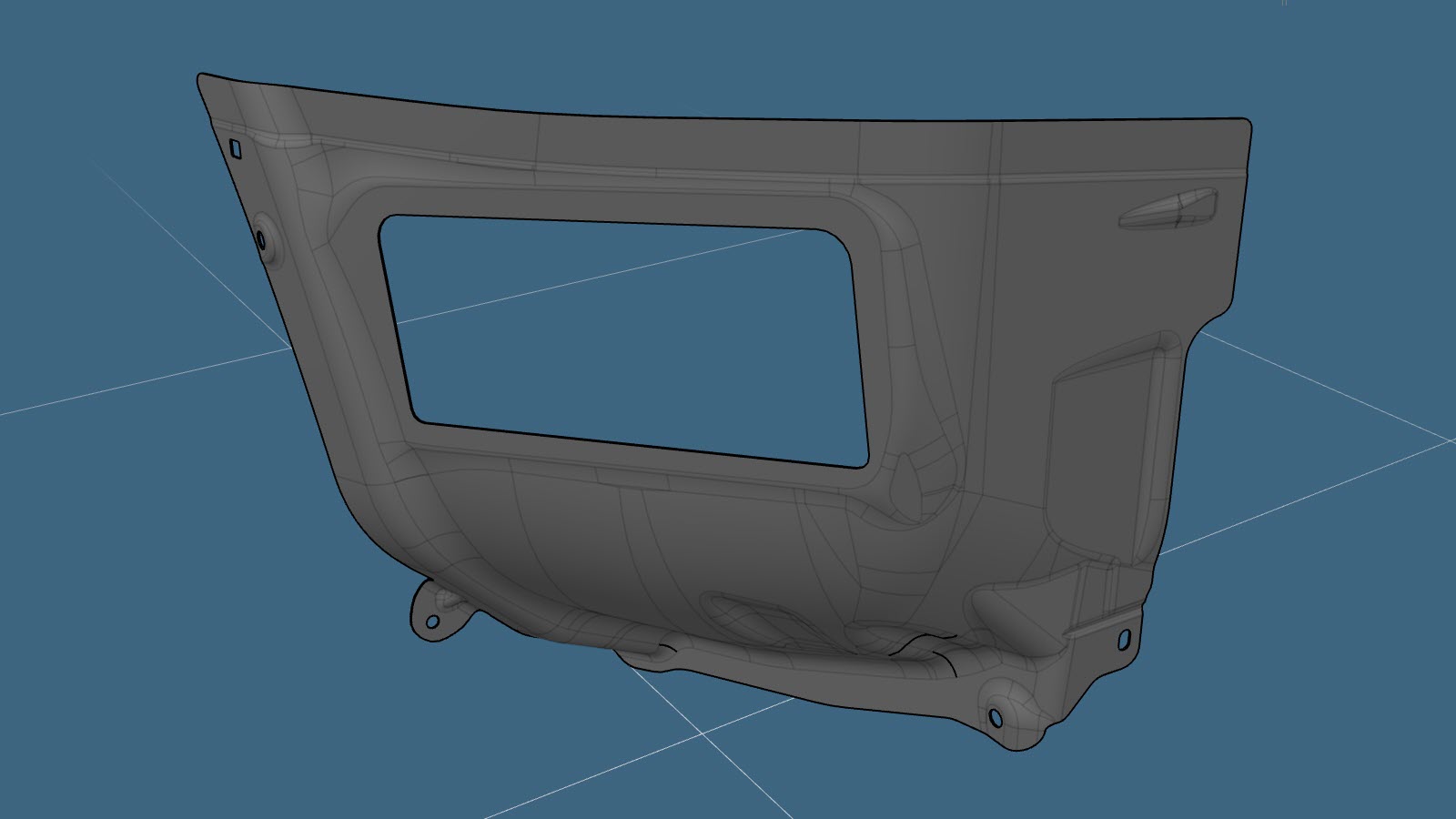

Prepare a instalação.
Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído. Fixe este local apenas com adesivo estrutural.
- ou rebites de cabeça redonda estruturais, 6,5 mm

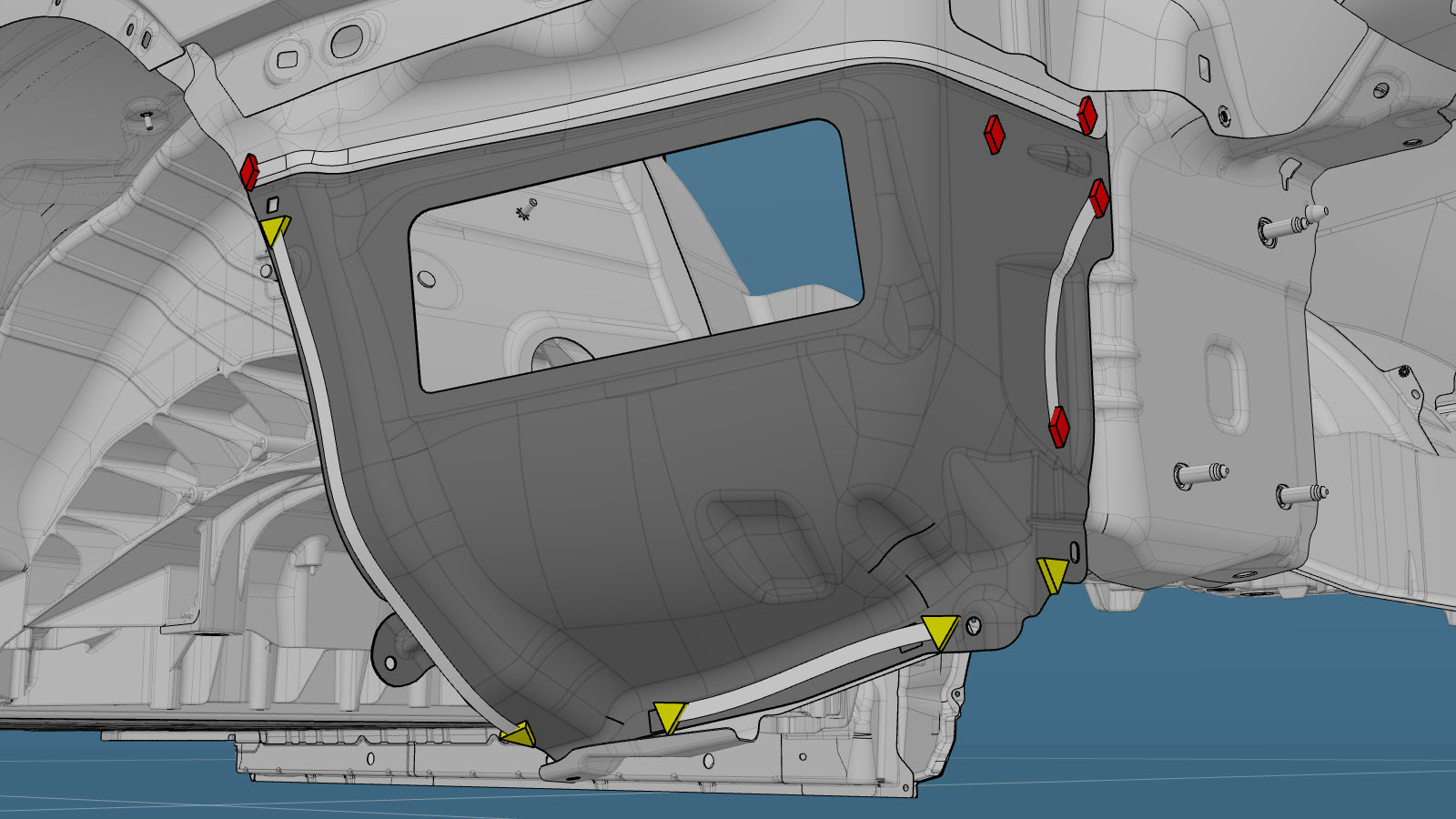

Prepare a instalação.
- Ponto/linha de referência
- ou rebites de cabeça redonda estruturais, 6,5 mm A = 19 mm B = 36 mm C = 10 mm D = 13 mm
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Realize quaisquer operações pós-reparação necessárias.
Instale o Air Extractor - LH (Remove and Replace).
Instale o Wheel Arch Liner - Rear - LH (Structural Pack) (Remove and Replace).
Instale o Bracket - Rear Wing - LH (Remove and Replace).
