Camada exterior de quarto

Lista de peças

Quantidade Descrição Imagem/Notas

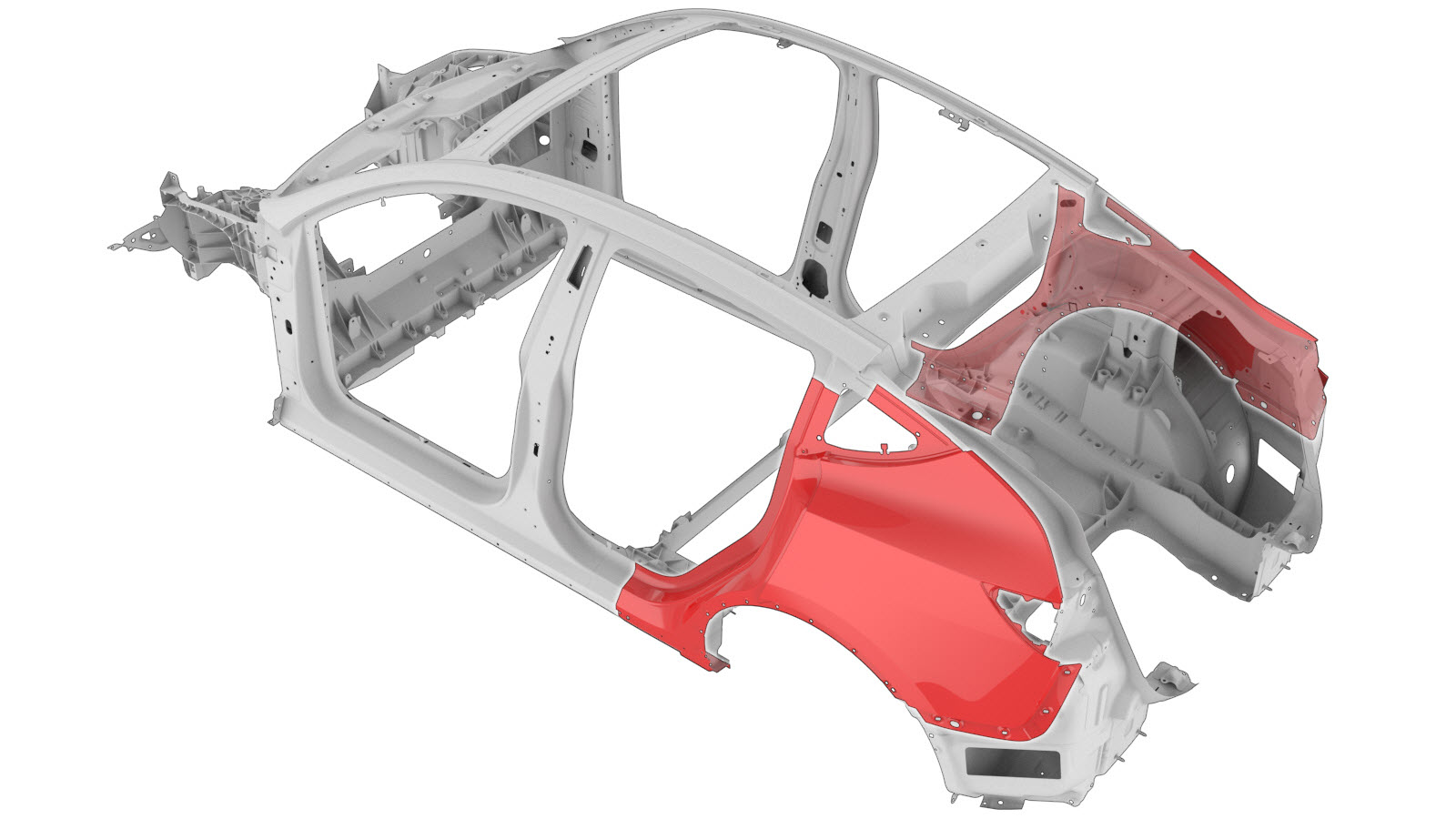

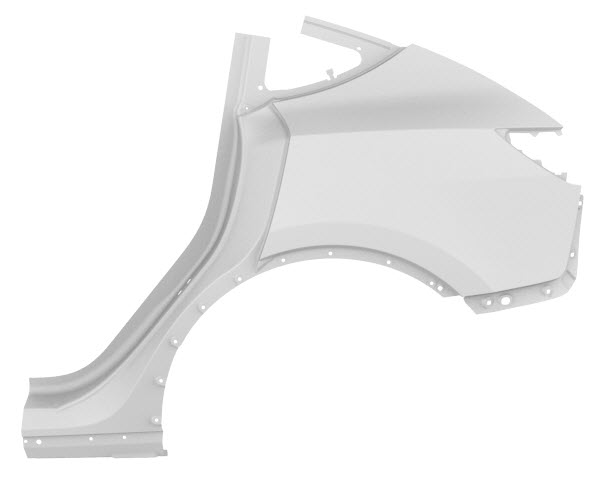

1 MY REAR QUARTER OUTER PNL, SVC E-COAT (camada exterior de quarto)
6

Rebite oco S08

10

Rebite oco S18

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

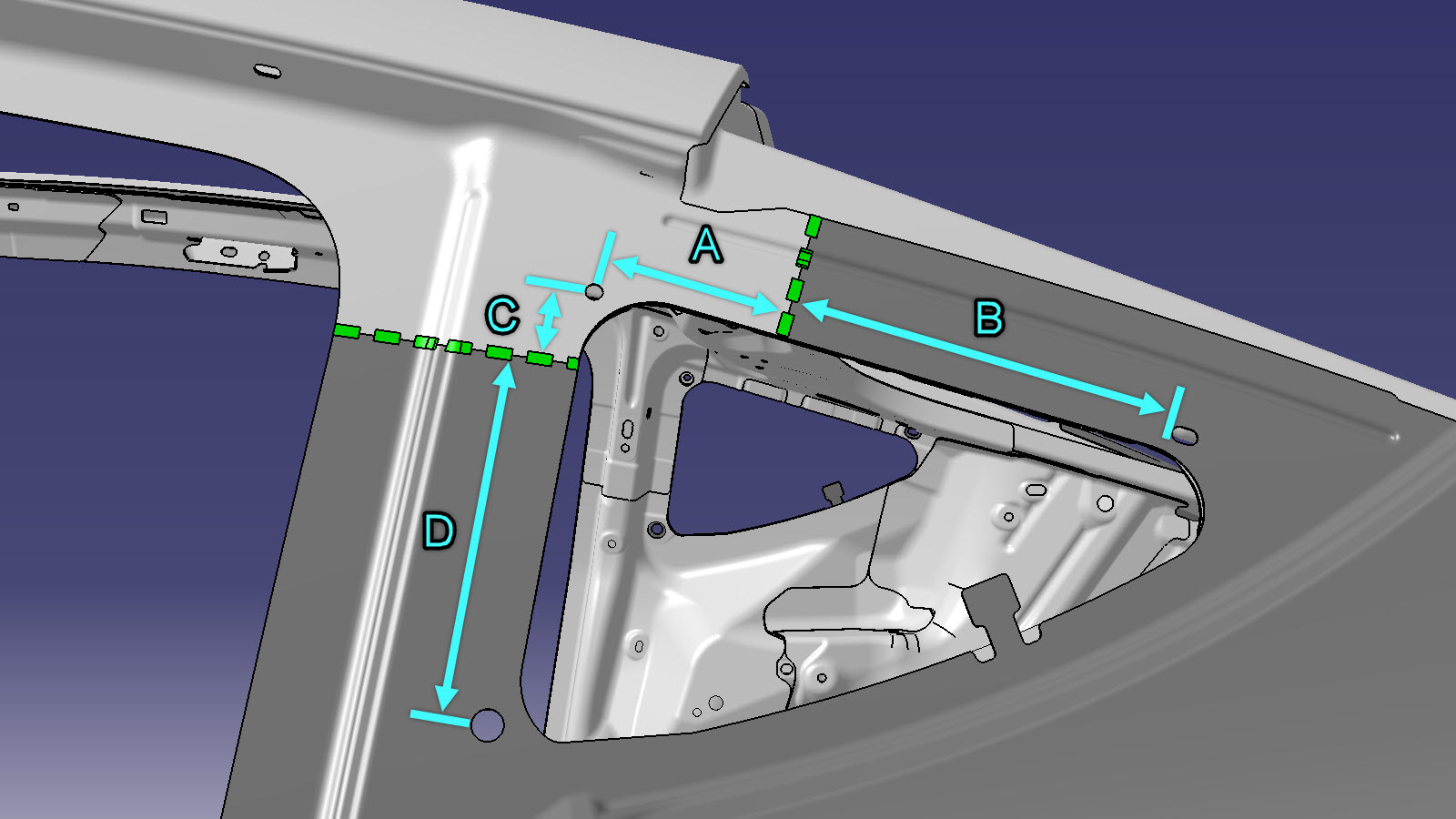

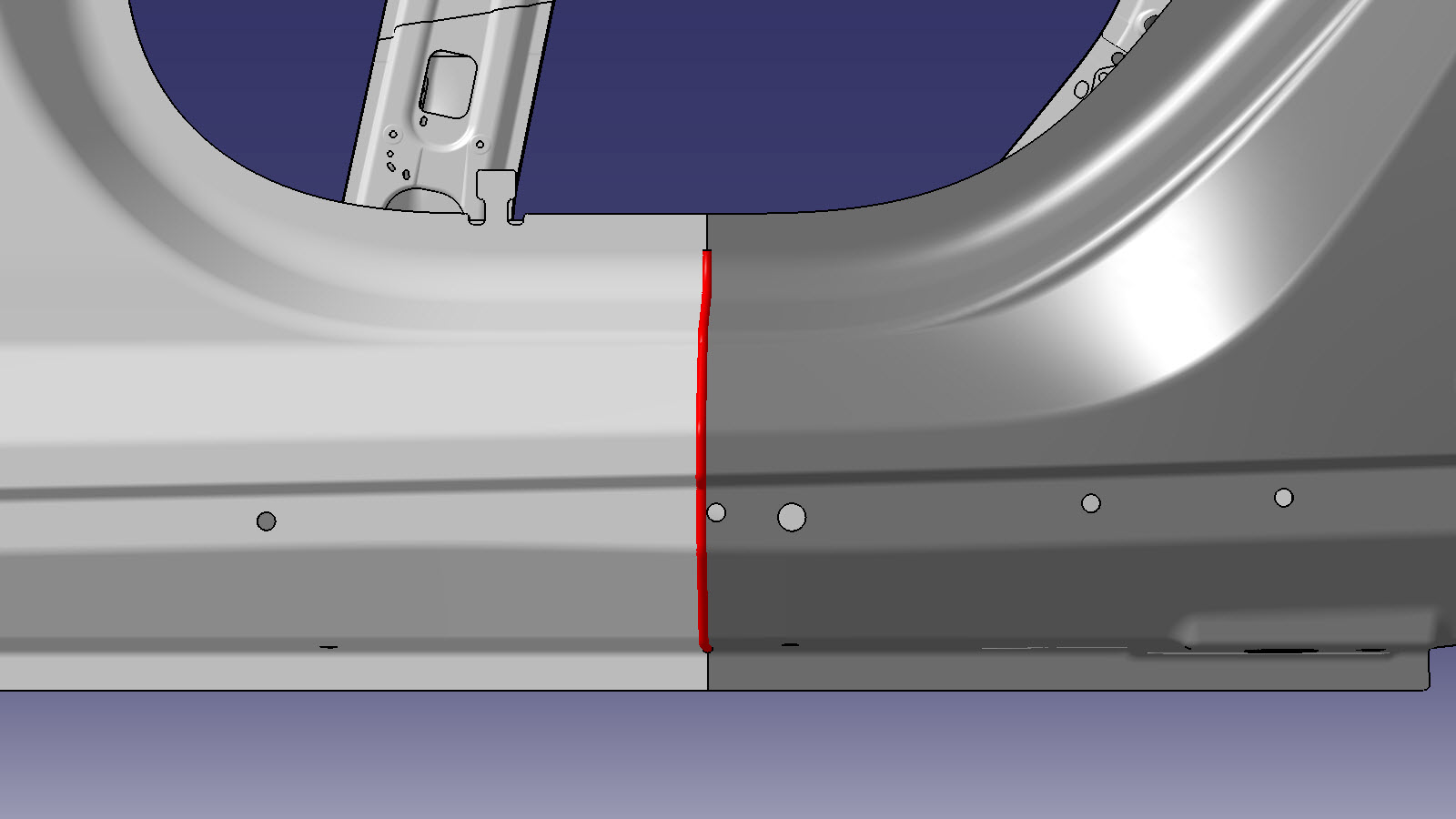

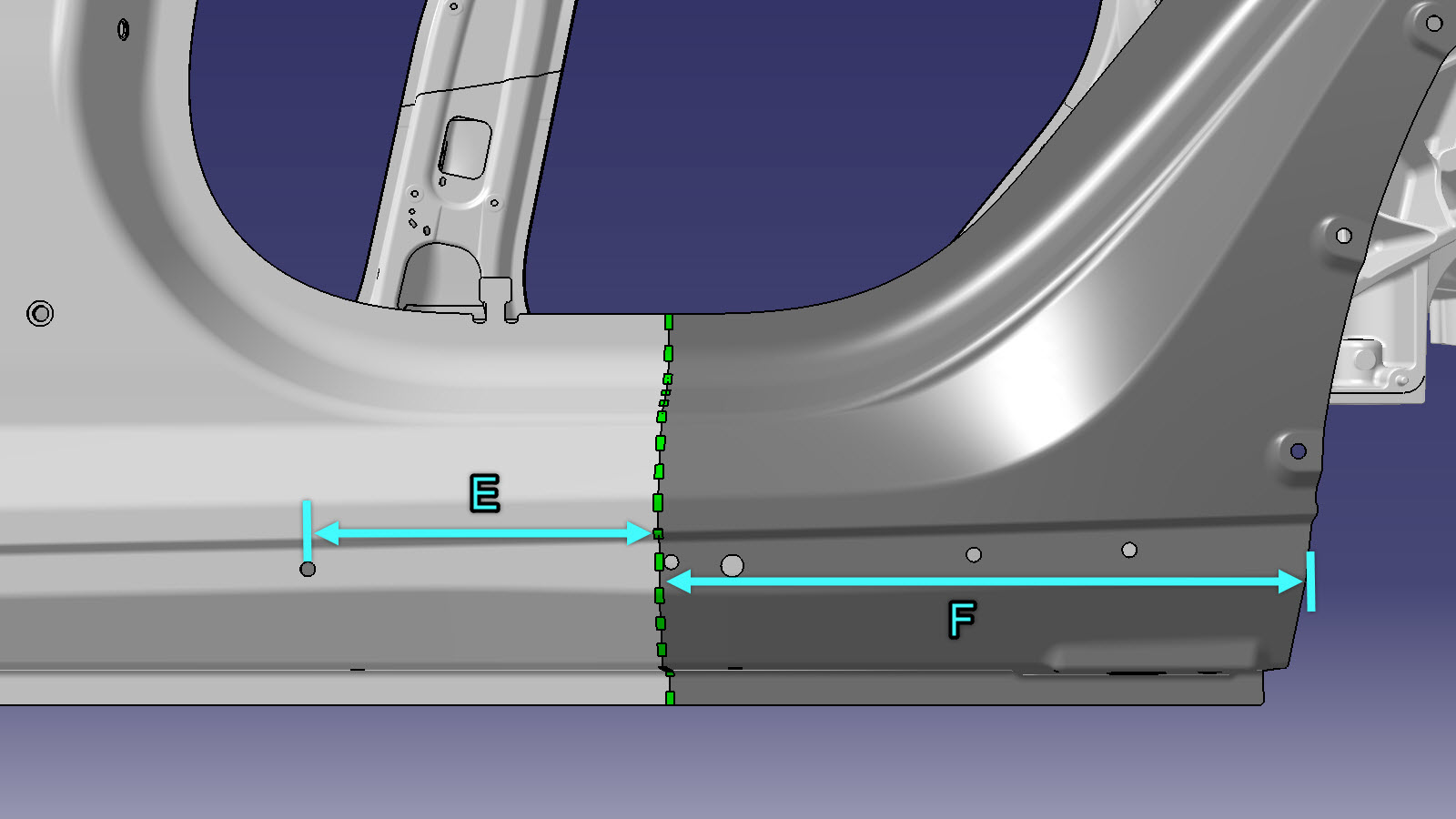

  1. Corte o componente original nos locais indicados.

    Linha de corte

    Ponto/linha de referência

    • A = 77 mm
    • B = 163 mm
    • C = 33 mm
    • D = 146 mm
    • E = 203 mm
    • F = 374 mm

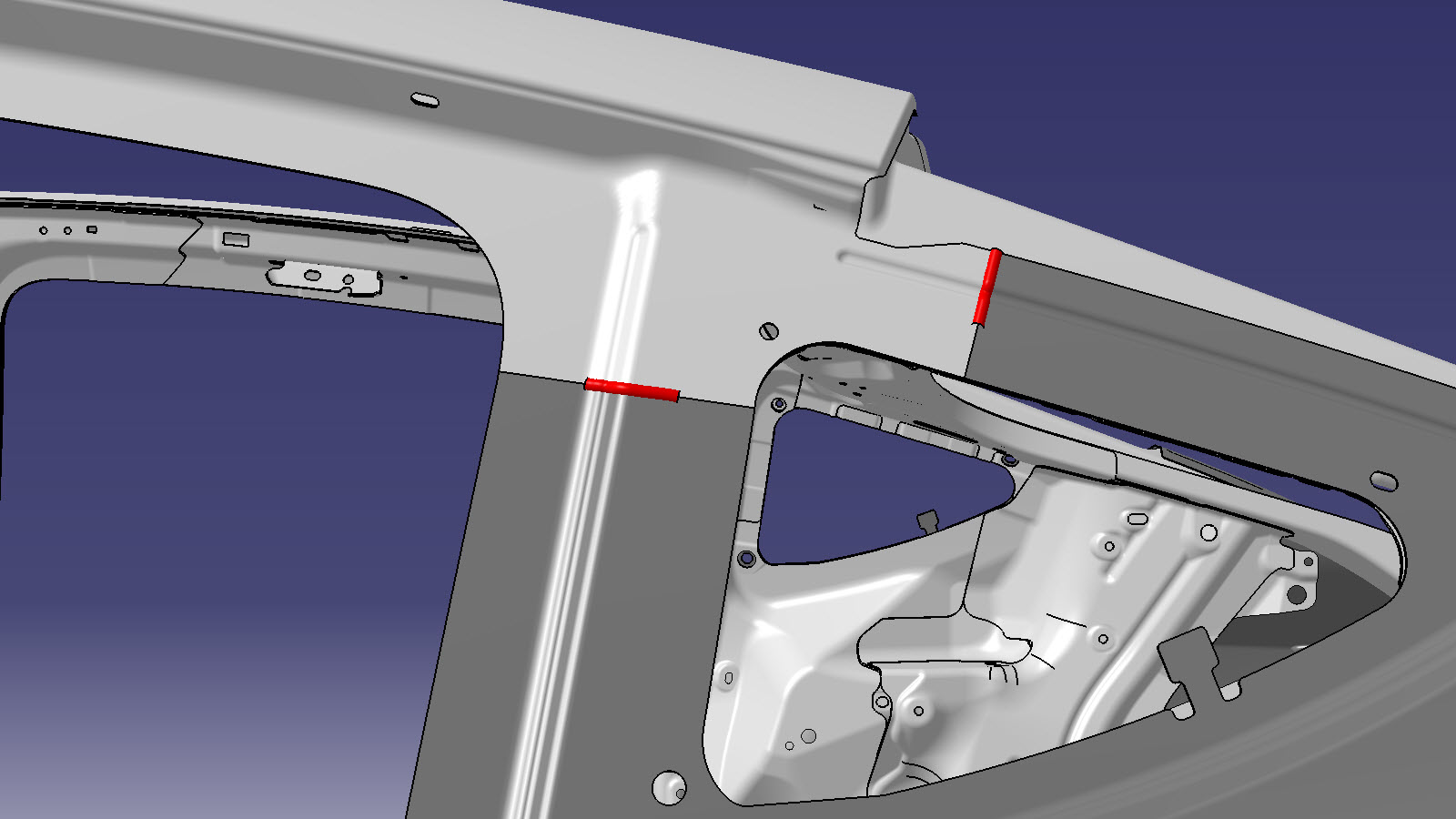

  2. Remova o componente original.

    ou SPR de fábrica

    ou soldaduras por pontos de fábrica

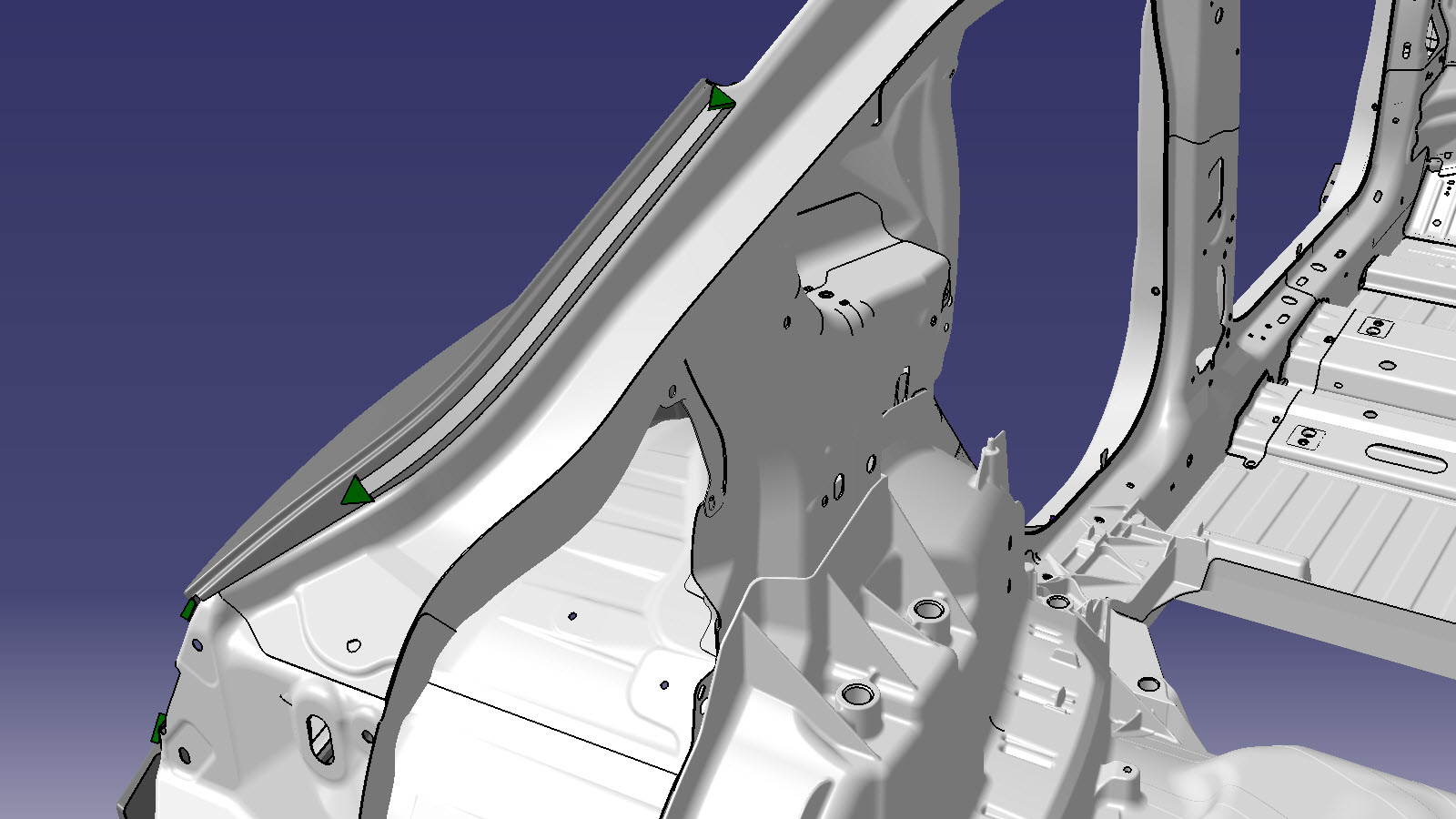

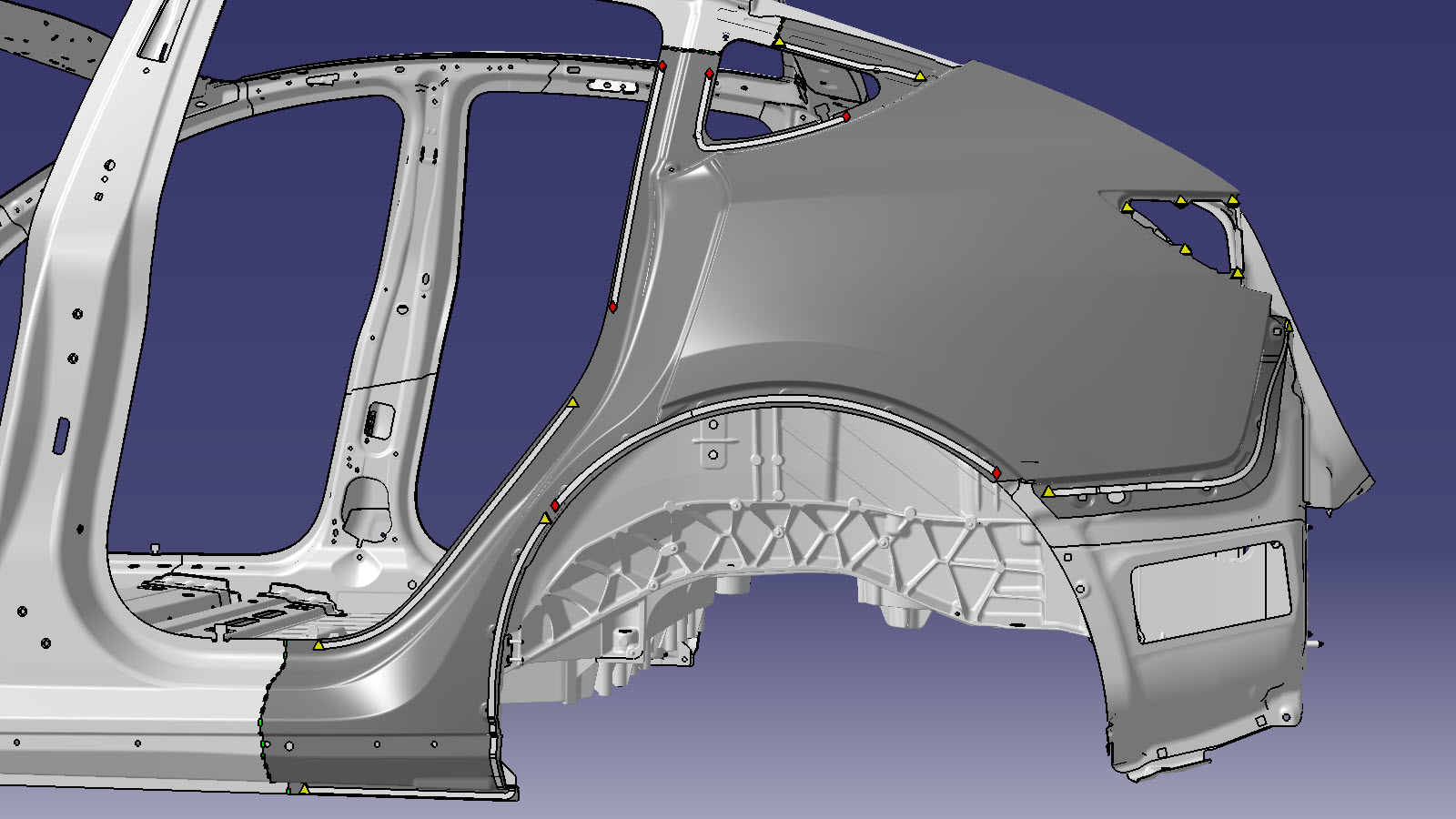

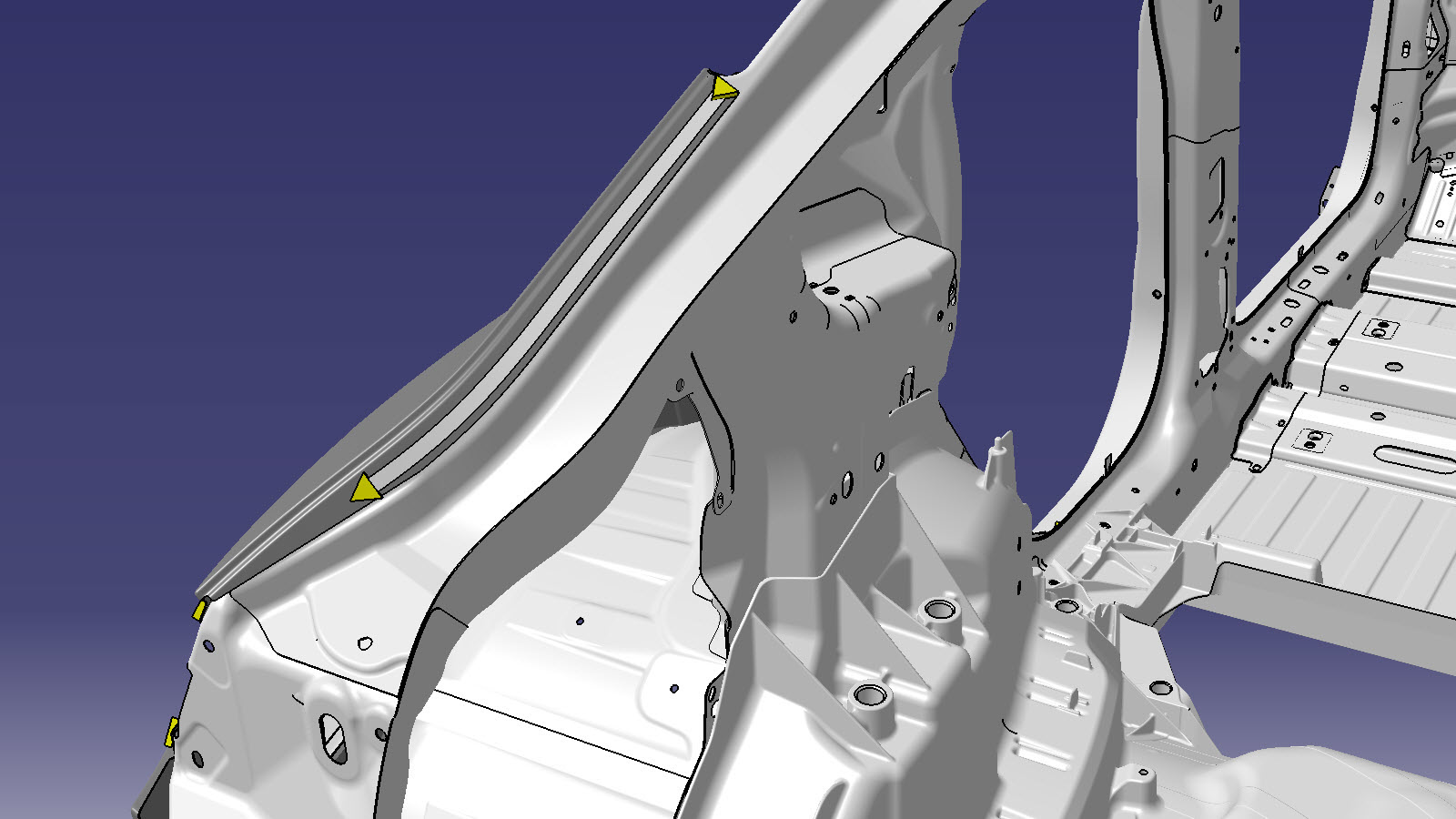

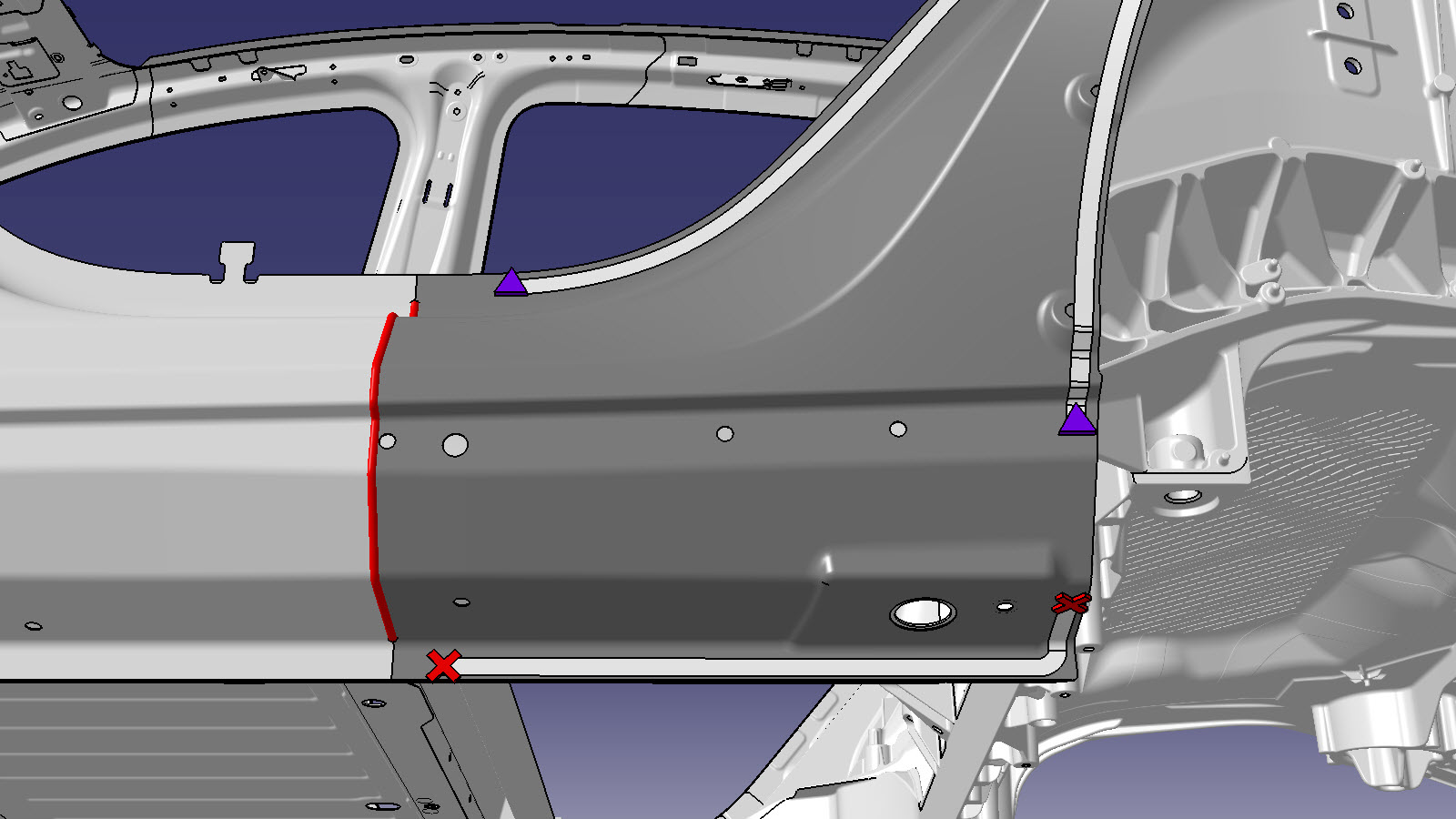

  3. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou soldaduras por pontos de instalação

    ou rebites de soldadura de aço

    ou rebites ocos, S08
    • G = 85 mm
    • H = 13 mm

    ou rebites ocos, S18

    Soldadura GMA

    Informational PurposesAn informational icon, calling your attention
    Nota
    A folga entre os painéis adjacentes das soldaduras ponta a ponta nesta reparação deve ser tão pequena quanto possível para maximizar a resistência da soldadura.

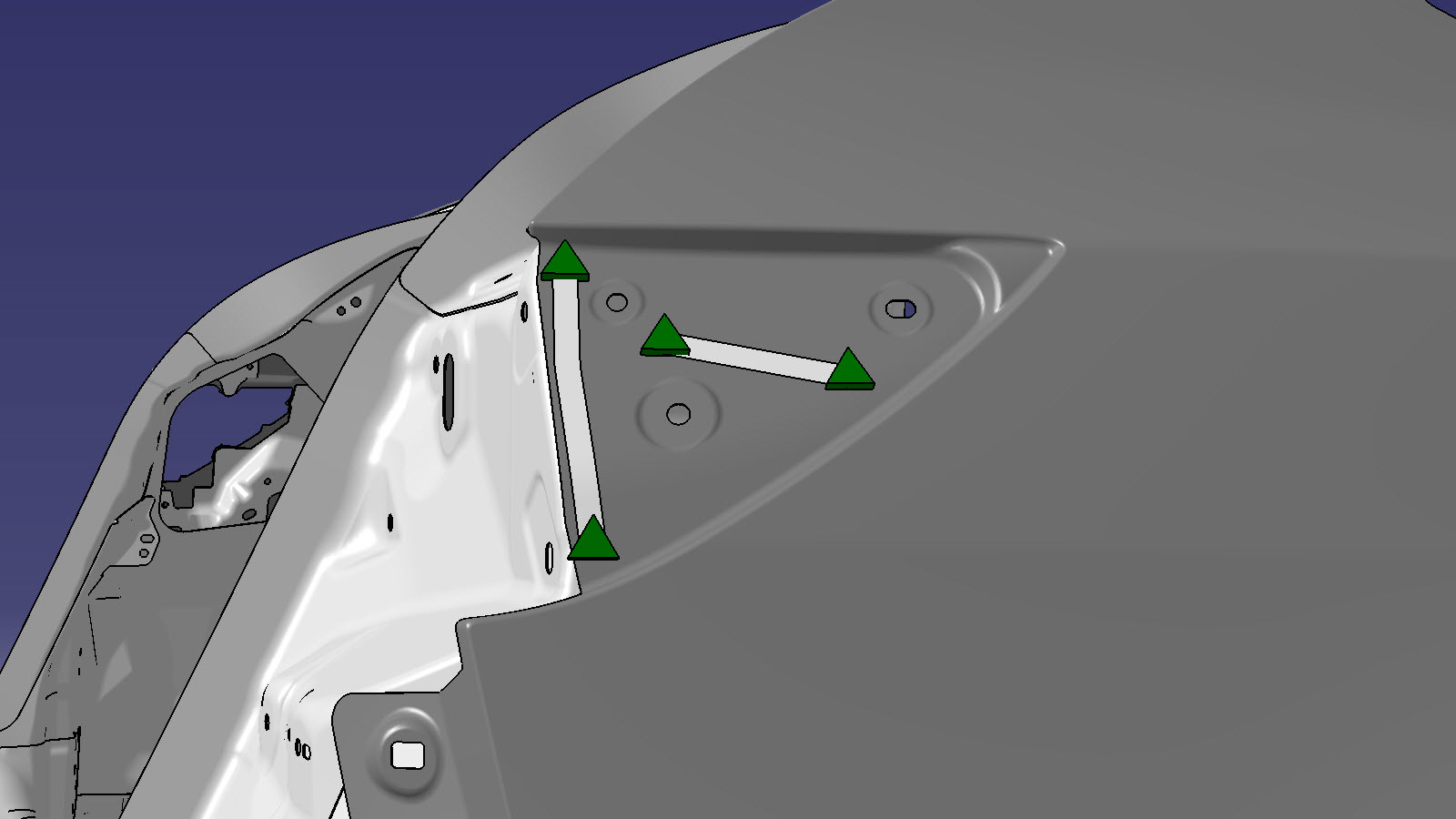

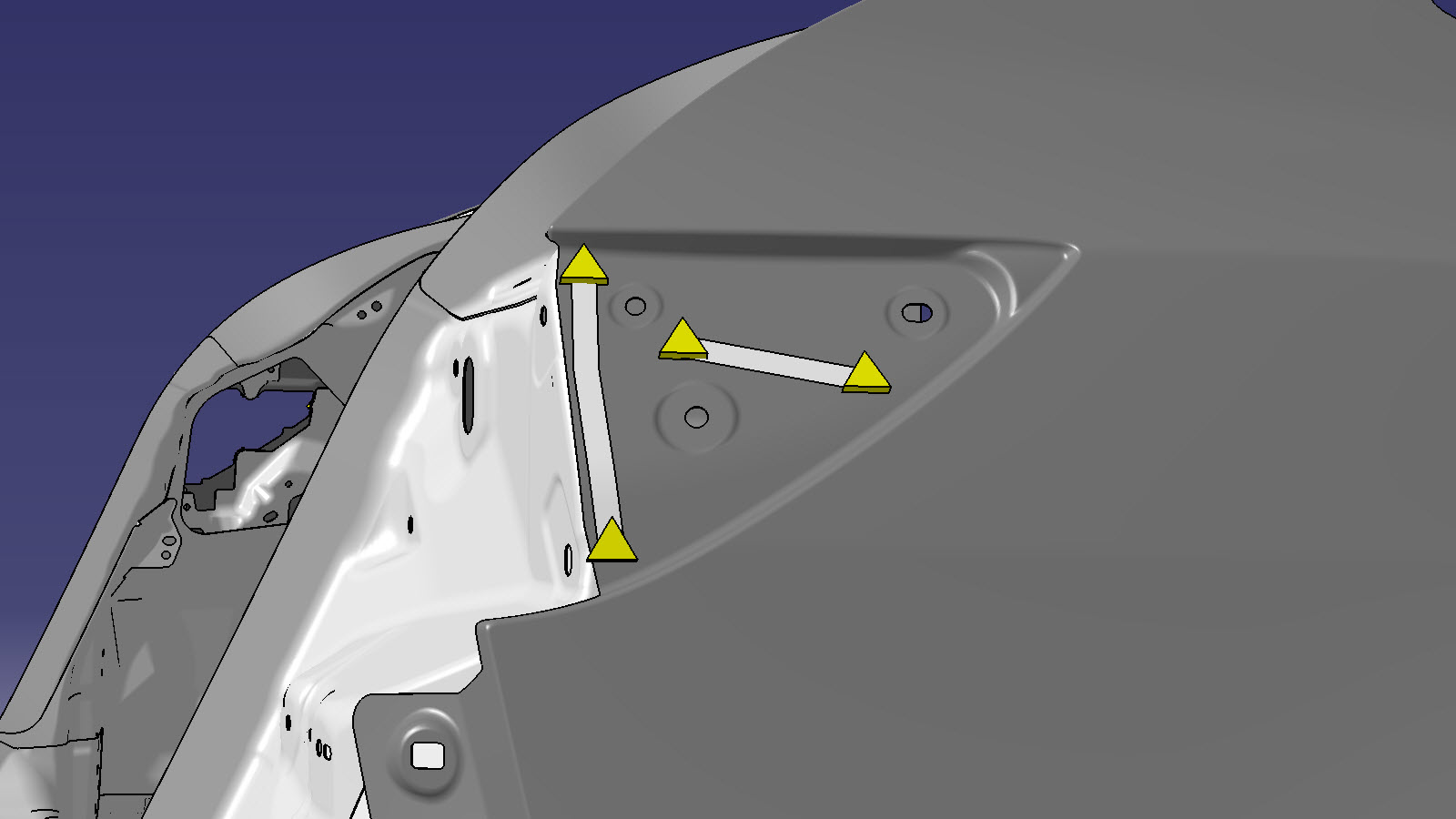

  4. Aplique vedante para juntas na área onde o suporte do alojamento da porta de carregamento entra em contacto direto com a camada do painel de quarto e o painel de espuma de fábrica.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Este procedimento requer um vedante para juntas com uma capacidade de alongamento curado superior a 150%. Isto serve para prevenir deformações visíveis na superfície exterior do painel de quarto, onde o suporte do alojamento da porta de carregamento está fixado ao interior do painel.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Se utilizar um vedante para juntas que não foi concebido para aplicações em superfícies de metal nu, será necessário efetuar retificações na superfície de contacto no interior do painel de quarto antes de efetuar a instalação do conjunto do alojamento da porta de carregamento. Consulte a ficha de dados técnicos para obter informações sobre o produto de vedação para juntas a ser utilizado.
  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
  7. Efetue a soldadura por pontos de resistência.
    ou soldaduras por pontos de instalação
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  8. Efetue a soldadura GMA.
    ou rebites de soldadura de aço

    ou rebites de soldadura de alumínio

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  9. Realize quaisquer operações pós-reparação necessárias.
